机油滤清器

1.   康明斯ISL9.5发动机齿轮式机油泵

2.   康明斯ISL9.5发动机机油冷却器

3.   旁通机油到油底壳

4.   全流式机油滤清器

5.   滤清器旁通阀

6.   从机油滤清器到主油道

7.   机油节温器

1.   从机油冷却器

2.   康明斯ISL9.5发动机主机油油道

3.   至凸轮轴

4.   至活塞冷却喷嘴

5.   从主机油油道

6.   至连杆轴承。

1.   来自机油滤清器座的机油供应

2.   涡轮增压器机油供应

3.   涡轮增压器机油排放

1.   来自机油滤清器座的涡轮增压器机油供应

2.   通向缸体的涡轮增压器机油回流。

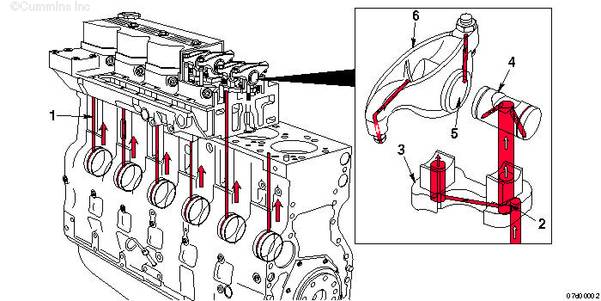

1.   来自凸轮轴衬套

2.   输油槽

3.   摇臂支架

4.   摇臂轴

5.   摇臂孔

6.   摇臂。
