压路机负载压力无关的流量分配器LUDV 控制

LUDV 代表与负载压力无关的流量分配器，系统是一个特殊形式的负荷传感控制系统。
为了消除供给不足这一缺点，根据LUDV原理，控制块要有一个不同的设计形式。
当用在LS控制块情况下时，压力补偿阀不是安置在泵和主阀杆之间，而是安置在主阀杆和执行端口之间。
所有相关的压力补偿阀都互相连接而且用相同的压力差操纵，其中最高的负载压力适用于所有压力补偿器。
当LUDV系统部协调，即按要求的速度操作所有执行机构所需流量大于泵的最大流量时，其通过所有压力补偿阀产生的压力差来实现，所有动作功能的速度均匀地减小。并能防止液压执行机构产生停滞。
LUDV 功能

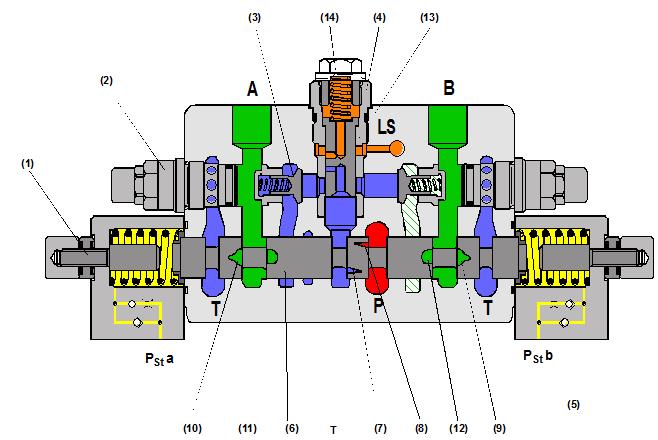

中位



(1) 行程限制块 (2)二次压力释放/防蚀阀 (3) 负载保持阀 (4) LUDV 压力补偿阀 (5) 先导梭阀
(6) 控制阀杆 (7) 输入测流口 p  A (8) 输入测流口p  B (9) 输出测流口 B  T (10) 输出测流口 A  T
(11) 通道 pc  A (12) 通道 pc  B (13) 压力补偿控制阀杆 (14) 压缩弹簧

在控制阀中位时（a、b口无先导压力），从泵到P’通道的连接被阀芯封闭，负载保持单向阀和压力补偿阀关闭。在这个位置，P’通道内和负载保持阀下游的压力通过阀芯的间隙减少到回油箱压力。
由于控制阀芯的重叠，密封长度使执行机构接口在壳体中封闭，执行机构因此保持在这个位置。
这个LUDV部件压力补偿阀安排在控制阀芯测流口的下游，它包含有一个控制阀芯（13）和一个能限定稳固初始位置的微压缩弹簧（14）。
