发动机机油滤清器底座拆卸和安装CAT珀金斯Perkins柴油机

CAT珀金斯Perkins柴油机机油滤清器拆卸步骤
1.  将适当的容器放在发动机机油滤清器底座下方，以便排放发动机机油。

图释45
2.  拆下塞子（8）。排放CAT珀金斯Perkins柴油机机油。
3.  从CAT珀金斯Perkins柴油机机油滤清器底座（5）上拆下发动机机油滤清器（6）。拆下O形密封圈并从发动机机油滤清器上拆下滤清器滤芯。有关更多信息，请参阅操作和保养手册“发动机机油和滤清器-更换”。
4.  从CAT珀金斯Perkins发动机机油滤清器底座（5）上断开软管总成（2）。
5.  拆下螺栓 (1) 和 (3).

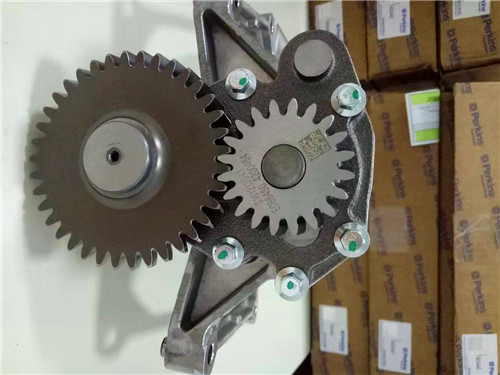

6.  拆下螺栓（4），以便从发动机机油泵上断开管组件。
7.  支撑CAT珀金斯Perkins发动机机油冷却器的重量。发动机机油冷却器的重量约为23千克（50磅）。
8.  拆下发动机机油滤清器底座（5）并拆下接头。

图释 46
9.  从CAT珀金斯Perkins发动机机油滤清器底座（5）上拆下O形密封圈（8）和O形密封圈（9）。

图释 47
10. 从CAT珀金斯Perkins发动机机油泵上拆下O形密封圈（10）。
发动机机油滤清器底座-拆解步骤

图释 48
1.  如有必要，从CAT珀金斯Perkins发动机机油滤清器底座（2）上拆下机油取样阀（1）。从机油取样阀上拆下O形密封圈。
2.  按照步骤2.a和2.b拆下高压安全阀。
a.  从CAT珀金斯Perkins发动机机油滤清器底座（2）上拆下螺栓（7）。
b. 从CAT珀金斯Perkins发动机机油滤清器底座（2）上拆下盖（6）、弹簧（4）、底座（5）和套筒（3）。

图释 49
3.  按照步骤3.a至3.c拆卸机油滤清器旁通阀。
a.  从CAT珀金斯Perkins发动机机油滤清器底座（2）上拆下塞子（8）。从塞（8）上拆下O形密封圈（10）。
b. 拆卸弹簧  (9).
c.  拆下柱塞 (11).
4.  按照步骤4.a到4.c拆卸机油冷却器旁通阀。
a.  从CAT珀金斯Perkins发动机机油滤清器底座（2）上拆下塞子（12）。从塞（12）上拆下O形密封圈（13）。

图释 48
b. 拆下弹簧组件 (14).
c.  拆下柱塞 (15).

图释 51
5.  按照步骤5.a到5.c拆卸机油泵旁通阀。
a.  从发动机机油滤清器底座（2）上拆下塞子（16）。从塞（16）上拆下O形密封圈（18）。
b. 拆下弹簧  (17).
c.  拆下柱塞 (19).
发动机机油滤清器底座-组装
组装步骤
1.  检查部件有无磨损或损坏。更换任何磨损或损坏的部件。

图释 52
2.  按照步骤2.a到2.d安装机油泵旁通阀。
a.  用清洁的发动机机油润滑柱塞（19）和弹簧（17）。
b. 将柱塞（19）和弹簧（17）安装到发动机机油滤清器底座（2）中。
c.  将新的O形密封圈（18）安装到塞（16）上。
d. 将塞（16）安装到发动机机油滤清器底座（2）上。将塞子拧紧至100 N•m（74 lb ft）的扭矩。

图释 53
3.  按照步骤3.a到3.d安装机油冷却器旁通阀。
a.  用清洁的发动机机油润滑弹簧总成（14）和柱塞（15）。
b. 将弹簧组件（14）和柱塞（15）安装到发动机机油滤清器底座（2）中。
c.  将新的O形密封圈（13）安装到塞（12）上。
d. 将塞（12）安装到发动机机油滤清器底座（2）上。将塞子拧紧至100 N•m（74 lb ft）的扭矩。

图释 54
4.  按照步骤4.a至4.d安装机油滤清器旁路阀。
a.  用清洁的发动机机油润滑柱塞（11）和弹簧（9）。
b. 将柱塞（11）和弹簧（9）安装到发动机机油滤清器底座（2）中。
c.  将新的O形密封圈（10）安装到塞（8）上。
d. 将塞（8）安装到发动机机油滤清器底座（2）上。将塞子拧紧至100 N•m（74 lb ft）的扭矩。

图释 55
5.  按照步骤5.a和5.b安装高压安全阀。
a.  用清洁的发动机机油润滑套筒（3）、底座（5）、弹簧（4）和盖（6）。
b. 将套筒（3）、底座（5）、弹簧（4）、盖（6）和螺栓（7）安装到发动机机油滤清器底座（2）上。将螺栓拧紧至12 N•m（105 lb in）的扭矩。
2.  安装新的O形密封圈 (10) 至发动机机油泵。

结束：
a.  安装CAT珀金斯Perkins发动机机油滤清器底座。请参阅拆解和组装，“发动机机油滤清器底座-安装”。
4.  将工具（A）涂抹到螺栓（7）的螺纹上。
5.  支撑发动机机油冷却器的重量。发动机机油冷却器的重量约为23千克（50磅）。
6.  将新接头和发动机机油滤清器底座（5）放置在气缸体上。
7.  安装螺栓（7）。将螺栓拧紧至55 N•m（41 lb ft）的扭矩。
8.  将管总成连接到发动机机油泵上并安装螺栓（4）。将螺栓拧紧至28 N•m（21 lb ft）的扭矩。
9.  安装螺栓（1）和（3）。将螺栓拧紧至28 N•m（21 lb ft）的扭矩。
10. 连接软管总成 (2).
11. 将新的O形密封圈和新滤清器滤芯安装到CAT珀金斯Perkins发动机机油滤清器（6）上。将工具（B）涂抹到发动机机油滤清器的螺纹上。将发动机机油滤清器安装到发动机机油滤清器底座（5）上。
