• 拆卸齿轮之前，请先阅读发动机基本正时。参考第 1 节中的步骤 001-088。
• 拆下水泵驱动皮带。参考第 8 节中的步骤 008-003。
• 拆卸充电机驱动皮带。参考第 1 节中的步骤 013-005。
• 拆卸风扇毂总成。参考第 8 节中的步骤 008-036。
• 拆卸曲轴箱呼吸器管。参考第 3 节中的步骤 003-018。
• 拆下充电机。参考第 13 节中的步骤 013-001。
• 排放冷却液。参考第 1 节中的步骤 008-018。
• 拆卸曲轴箱呼吸器管。参考第 3 节中的步骤 003-001。
• 拆卸上部和下部齿轮室盖。参考第 1 节中的步骤 001-079 和参考第 1 节中的步骤 001-080。
• 拆下水泵。参考第 8 节中的步骤 008-062。
• 拆卸阀和喷油器凸轮轴剪式齿轮。参考第 1 节中的步骤 001-088。
• 拆卸可调惰轮。参考第 1 节中的步骤 001-088。
• 拆卸空气压缩机。参考第 12 节中的步骤 012-014.
• 拆卸下端的剪式惰轮。参考第 1 节中的步骤 001-088。
• 拆卸曲轴位置传感器和油底壳前部螺栓。
• 拆下固定支架。参考第 1 节中的步骤 001-081。
• 拆下附件支架。参考第 1 节中的步骤 001-082。

拆卸两根螺钉，并安装两个导销。

拆下其余的 18 个螺钉。

拆卸壳体和密封垫。

废弃密封垫。

拆下两个导销。

保护塞组件（零件号 4918319）内还包括可重复使用的塞堵（零件号 4918320）。该塞堵用来防止维修期间碎屑进入润滑系统。

将此塞堵塞入前油道。

用塞堵牢固地塞紧油道，避免清洗密封垫表面时碎屑进入润滑系统。

注 : 2006 年以后制造的缸体需要新型的可重复使用塞堵，零件号 4918874。

采用密封垫刮刀或清洁垫（零件号 3823258）手工清洗密封垫表面。如果残留的密封垫材料无法通过手指感觉出来，则此表面上可以使用新的密封垫。

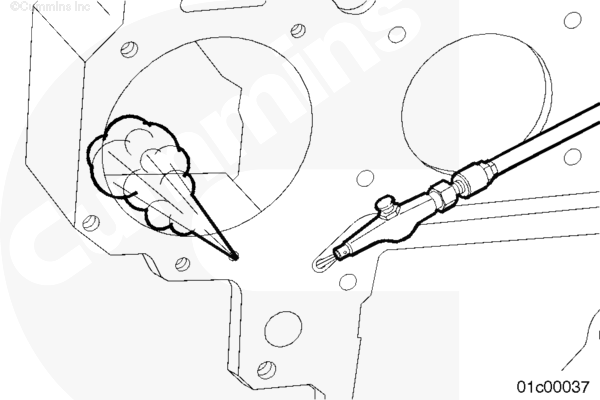

用蒸汽或溶剂清洗齿轮室，并用压缩空气吹干。

用压缩空气清除空气压缩机的油滞和机油泵上的杂质。

检查齿轮室是否存在裂纹或其他损坏。

检查齿轮室的密封槽是否有碎屑或损坏。

拆卸缸体油道内的保护塞。确保没有碎屑进入润滑系统内。用干净的毛巾仔细擦拭油道，检查并确保没有碎屑残留在油道内。

安装两根导向双头螺柱。

安装新的齿轮室安装密封垫。

齿轮室的 1 号安装位置铸有“专用螺栓”字样（参见插图）。此螺钉必须是短头螺钉，避免螺钉与惰轮接触。

安装齿轮室。

安装 18 根安装螺钉。

前齿轮室采用四种不同长度的螺钉。通过下表辨别各螺钉及其安装位置。

拆卸导向双头螺钉，并且安装两根螺钉。

按图示顺序拧紧螺钉。

• 安装附件支架。参考第 1 节中的步骤 001-082。
• 安装固定支架。参考第 1 节中的步骤 001-081。
• 安装曲轴位置传感器。采用《Signature、ISX 和 QSX15 发动机维修手册》（公告号 4021334）中的下列步骤。请参考第 19 节中的步骤 019-042。在油底壳前部安装螺栓。
• 安装下端的惰轮。参考第 1 节中的步骤 001-088。
• 安装空气压缩机。参考第 12 节中的步骤 012-014。
• 安装可调整惰轮。参考第 1 节中的步骤 001-088。
• 安装阀和喷油器凸轮轴齿轮。参考第 1 节中的步骤 001-088。
• 安装水泵。参考第 8 节中的步骤 008-062。
• 安装上部和下部齿轮室盖。参考第 1 节中的步骤 001-079 和步骤 001-080。
• 安装曲轴箱呼吸器管。参考第 3 节中的步骤 003-001。
• 加注冷却液。参考第 8 节中的步骤 008-018。
• 安装充电机。参考第 13 节中的步骤 013-001。
• 安装曲轴箱呼吸器管。参考第 3 节中的步骤 003-018。
• 安装风扇毂总成。参考第 8 节中的步骤 008-036。
• 安装充电机驱动皮带。参考第 13 节中的步骤 013-005。
• 安装水泵驱动皮带。参考第 8 节中的步骤 008-003。
• 运转发动机，使之达到正常工作温度，检查有无泄漏。

• 拆下水泵驱动皮带。参考第 8 节中的步骤 008-003.
• 拆卸充电机驱动皮带。参考第 13 节中的步骤 013-005。
• 拆卸风扇毂总成。参考第 8 节中的步骤 008-036。
• 拆卸呼吸器管和软管。参考第 3 节中的步骤 003-001。

拆下 16 个螺栓和上齿轮室盖。

废弃带状密封件。

有些工业应用类型将冲压钢板盖和压板一起使用。

拆下两个螺栓并安装 2 个导向销。

拆卸 14 个隔振垫螺栓总成。

拆卸压板和上齿轮室盖。

废弃带状密封件。

用蒸汽或溶剂清洗齿轮室盖。用压缩空气吹干。

清洁上齿轮室盖后面上的密封面和齿轮室壳上的密封槽。

检查呼吸器弯管和密封圈。参考第 3 节中的步骤 003-001。

检查上齿轮室盖有无裂纹或损坏。

如果盖有裂纹，必须予以更换。

将上部齿轮室盖放在平整面上，检查平整度。

可以用木槌整平略微弯曲的上部齿轮室盖。

如果需要，可将齿轮室盖放在一个平整面上，敲击上部齿轮以消除略微的弯曲。

安装一个新的带状密封垫。确定重叠部分朝向齿轮室的顶部和中间。

在带状密封件的重叠交接部分使用少量的 RTV。

用 16 个螺栓安装盖。

按图示顺序拧紧螺钉。

安装一个新的带状密封垫。确定重叠部分朝向齿轮室的顶部和中间。

在带状密封件的重叠交接部分使用少量的 RTV。

有些工业应用类型将冲压钢板盖和压板一起使用。

将两个导向销安装到齿轮室上。

将前齿轮室盖安装在导向销上。

如果使用，安装压板。

安装 14 个螺栓。

拆下 2 个导向销并安装最后 2 颗螺钉。

按图示顺序拧紧螺钉。

• 安装风扇毂总成。参考第 8 节中的步骤 008-036。
• 安装水泵驱动皮带。参考第 8 节中的步骤 008-003.
• 安装充电机驱动皮带。参考第 13 节中的步骤 013-005。
• 安装呼吸器管和软管。参考第 3 节中的步骤 003-001。

• 逆时针旋转机油加注管接头将其拆下。
• 拆下水泵驱动皮带。参考第 8 节中的步骤 008-003。
• 拆卸充电机驱动皮带。参考第 13 节中的步骤 013-005。
• 拆卸曲轴皮带轮和减振器。参考第 1 节中的步骤 001-022。
• 拆下前曲轴油封。参考第 1 节中的步骤 001-023。

注 : 如果齿轮室盖上有一个曲轴油封 O 形密封圈槽，且需要更换密封圈时，也必须更换下齿轮室盖。新曲轴油封的密封件上有一个一体化的 O 形圈。

拆下 15 根螺钉和下齿轮室盖。废弃带状密封件。

注 : 所有下齿轮室盖在曲轴油封法兰下方均具有带坡口的半环槽或者整 O 形圈环槽。

整 O 形圈环槽盖的下齿轮室盖环槽中包含 O 形圈，并且只在 1999 年 6 月 5 日前使用。如果安装新油封，必须更换下齿轮室盖。

带坡口的半环槽中不包含 O 形圈，因此只有在损坏时才需要更换。

清洁下齿轮室盖后表面上的密封面和后齿轮室上的密封槽。

用溶剂或蒸汽清洗下齿轮室盖。用压缩空气吹干。

检查下齿轮室盖有无裂纹或其他损坏。

如果盖有裂纹，必须予以更换。

如果齿轮室盖上有一个曲轴油封 O 形圈槽，并且需要更换盖，也必须更换曲轴油封。

检查双头螺柱是否损坏。如果双头螺柱损坏，必须更换盖。

将下部齿轮室盖放在平整面上，检查平整度。

注：用木槌整平轻微弯曲的下部齿轮室盖是可以接受的。

如果需要，可将齿轮室盖放在一个平整面上，敲击上部齿轮室盖消除微小的弯曲。

安装一个新的带状密封垫。

如图所示将重叠交接部分朝向齿轮室壳左上部。

在带状密封件的重叠交接部分使用少量的 RTV。

注 : 在安装新曲轴油封之前不要拧紧螺钉。必须先安装曲轴油封以确定齿轮室盖的正确位置。

使用15根螺钉安装下部齿轮室盖。用手拧紧螺钉。

安装新曲轴油封。参考第 1 节中的步骤 001-023。

按图示顺序拧紧 15 个螺钉。

• 安装曲轴皮带轮和减震器。参考第 1 节中的步骤 001-022。
• 安装风扇毂总成。参考第 8 节中的步骤 008-036。
• 安装充电机驱动皮带。参考第 13 节中的步骤 013-005。
• 安装水泵驱动皮带。参考第 8 节中的步骤 008-003。
• 安装机油加注管接头。
• 运转发动机，检查有无泄漏。
