WARNING
蓄电池可能有易爆性气体逸出。为降低人身伤害的可能性,在维护蓄电池前,必须保持发动机舱通风良好。为避免产生电弧,总是首先断开负极 (-) 电缆,并最后连接负极 (-) 电缆。
断开蓄电池和连接至空气起动马达的供气管,以免发动机意外起动。参考步骤 013-009。
WARNING
不要从热发动机上打开散热器压力盖。应等冷却液温度降至 50°C [120°F] 以下时才能拆下压力盖。否则高温冷却液或蒸汽喷出可能会造成人身伤害。
WARNING
冷却液有毒。避免儿童与宠物接触冷却液。如果不再继续使用,应按照当地环保法规进行处理。
排放冷却系统。参考步骤 008-018。
拆卸风扇和风扇隔套。参考步骤 008-040。
拆下风扇皮带。参考步骤 008-002。
拆下充电机皮带和充电机。参考步骤 013-001。
拆下风扇毂。参考步骤 008-036。
拆卸风扇毂惰轮。

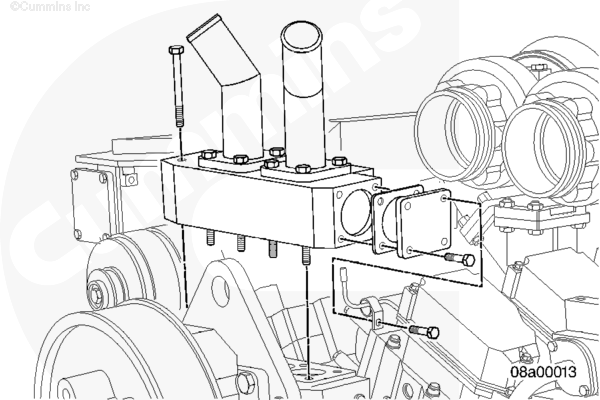

拆下节温器壳体。参考步骤 008-015。
拆下减振器。参考步骤 001-052。

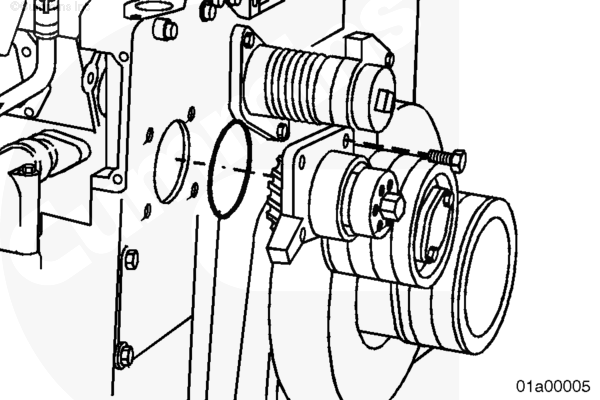

拆下附件驱动皮带轮和总成。参考步骤 009-001。
拆下齿轮室盖。拆卸并废弃密封垫。
齿轮室盖在前部有 23 个螺钉。
WARNING
使用蒸汽清洗器时,戴上安全眼镜或防护面罩,并穿上防护服。热蒸汽可能会造成严重的人身伤害。
WARNING
当使用溶剂、酸或碱性材料清洁时,请遵循制造商的使用建议。戴上护目镜并穿上防护服,以避免人身伤害。
WARNING
使用压缩空气时,戴上合适的护目镜和防护面罩。飞扬的碎屑和脏物会造成人身伤害。
清除齿轮室盖下表面和后表面上的 RTV 密封胶和密封垫。
使用蒸汽清洁器或溶剂箱清洁齿轮室盖。
用压缩空气吹干。
将维修密封垫安装在油底壳的顶部。使用喷胶将其固定到位。将康明斯密封胶(零件号 3823494)涂抹到接合处。
安装期间使用喷胶将密封垫固定在齿轮室上。
安装密封垫。
WARNING
该部件重达 23 kg [50 lb] 以上。为避免造成人身伤害,请使用提升设备或在他人的帮助下提升该部件。
检查两个定位销装入齿轮室。
安装两个导向螺柱,以便于接下来的安装。
使用吊车。将齿轮室盖移动到位。
可使用橡胶锤抵住密封垫驱动齿轮室盖。

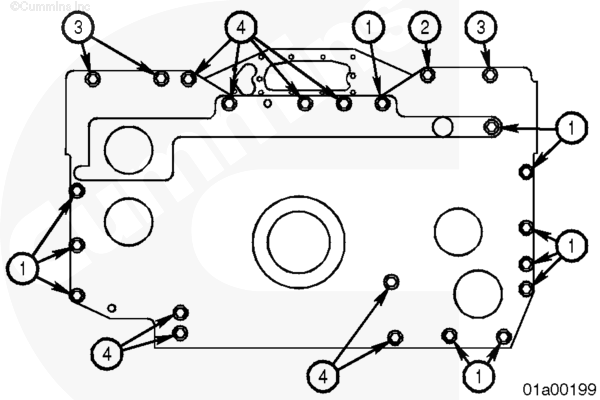

将螺钉装入前齿轮室盖,如图所示。
拧紧螺钉。
修整密封垫突出的任何位置。
前齿轮室盖底部和前齿轮室盖板上共有四个位置需要修整密封垫。
安装附件驱动总成。参考步骤 009-001。
安装曲轴前油封。参考步骤 001-023。
安装减振器。参考步骤 001-052。
安装节温器壳体和支架。参考步骤 008-015。
安装附件驱动皮带轮。参考步骤 009-004。
安装风扇毂惰轮总成。
安装风扇轮毂。参考步骤 008-036。
安装充电机。参考步骤 013-001。
安装皮带。参考步骤 013-005。
安装风扇皮带。参考步骤 008-002。
安装风扇隔套和风扇。参考步骤 008-040。
WARNING
蓄电池可能有易爆性气体逸出。为降低人身伤害的可能性,在维护蓄电池前,必须保持发动机舱通风良好。为避免产生电弧,总是首先断开负极 (-) 电缆,并最后连接负极 (-) 电缆。
连接蓄电池和空气供应管路至空气起动机。
加注冷却系统。参考步骤 008-018。
拆下前齿轮室盖。参考第 1 节中的步骤 001-031。
拆卸惰轮。参考第 1 节中的步骤 001-036。
从齿轮室后部拆下燃油泵驱动装置。参考第 9 节中的步骤 009-011。
拆下凸轮轴齿轮或凸轮轴和齿轮总成。参考第 1 节中的步骤 001-012或步骤 001-008。
拆下将油底壳连接到齿轮室的螺钉。
前齿轮室 - 拆卸
WARNING
该部件的重量达到或超过 23 kg [50 lb]。为避免造成人身伤害,请使用吊车或在他人的帮助下提升此部件。
拆卸将齿轮室固定在缸体上的螺钉。
从缸体上拆下齿轮室。
机油输油块 - 拆卸
将螺钉和铝输油块 (1) 从铸铁输油块 (2) 上拆下。
废弃 O 形圈。
将螺钉和铸铁输油块从缸体上拆下。
废弃 O 形圈。
从齿轮室的后表面去除 RTV 密封胶和密封垫。
从齿轮室前表面去除密封垫。
WARNING
使用蒸汽清洗器时,戴上安全眼镜或防护面罩,并穿上防护服。热蒸汽可能会造成严重的人身伤害。
WARNING
当使用溶剂、酸或碱性材料清洁时,请遵循制造商的使用建议。戴上护目镜并穿上防护服,以避免人身伤害。
WARNING
使用压缩空气时,戴上合适的护目镜和防护面罩。飞扬的碎屑和脏物会造成人身伤害。
用蒸汽或溶剂清洗齿轮室。用压缩空气吹干。
检查齿轮室是否存在裂纹或其他损坏。
检查壳体两侧上的密封垫表面是否有碎屑或损坏。
检查膨胀塞有无损坏迹象,如果需要,予以更换。
WARNING
该部件的重量达到或超过 23 kg [50 lb]。为避免造成人身伤害,请使用吊车或在他人的帮助下提升此部件。
将两个吊环螺栓 (M10-1.5) 安装在齿轮室上,然后连接起重机。
CAUTION
避免过度喷涂凸轮轴孔和惰轮轴孔。否则会损坏发动机。
CAUTION
不要使用密封垫粘合剂,其可能会防止密封垫正确密封。
检查以确保缸体和齿轮室配合面清洁、干燥、无裂纹和毛刺。
将密封垫安装在缸体前面。
检查并确认两个定位销安装在缸体端面中。
不会变硬的好的密封垫喷涂粘合剂将有助于组装。
将维修密封垫安装在油底壳的顶部。使用喷胶将其固定到位。将康明斯密封胶(零件号 3823494)涂抹到接合处。
将齿轮室盖安装到定位销上。
可能需要使用木锤抵着缸体敲击齿轮室盖穿过定位销。
安装 13 颗螺钉 (M12 x 1.75 x 30)。
按图示顺序拧紧螺钉。
安装凸轮轴齿轮或凸轮轴和齿轮总成。参考第 1 节中的步骤 001-012或步骤 001-008。
安装燃油泵驱动齿轮总成。参考第 9 节中的步骤 009-011。
安装惰轮。参考第 1 节中的步骤 001-036。
安装齿轮室盖。参考第 1 节中的步骤 001-031。
安装将油底壳连接到齿轮室和齿轮室盖的螺钉。
使用清洁的 15W-40 机油加注发动机。
运转发动机至冷却液温度达到 70°C [158°F]。
检查有无泄漏。
将螺栓和四个水集管盖板从缸体顶部和后表面上拆下。
安装密封垫和四个水集管盖板。三个盖板位于缸体顶部。一个盖板位于缸体后部,飞轮壳上方。
安装螺钉。
以下是后盖板上的管塞的扭矩技术规范。
管塞
|
扭矩
|
1/2 管塞
|
34 N•m [25 ft-lb]
|
1-in 管塞
|
61 N•m [45 ft-lb]
|
M14 STOR 螺塞。
|
15 N•m [11 ft-lb]
|
M16 螺塞
|
41 N•m [30 ft-lb]
|
使用千分表。如图所示,固定千分表使其触头与齿轮轮齿表面接触。测量所有齿轮之间的齿隙。
顺时针转动正在测量的齿轮。将千分表归零。逆时针转动齿轮,然后读取千分表。
对除曲轴齿轮之外的所有齿轮重复此步骤。
测量右(大)惰轮和右子惰轮之间的齿隙。
mm | in | |
0.13 | 最小 | 0.005 |
0.43 | 最大 | 0.017 |
测量右子惰轮和右喷油泵齿轮之间的齿隙。
mm | in | |
0.05 | 最小 | 0.002 |
0.48 | 最大 | 0.019 |
测量左子惰轮和左喷油泵齿轮之间的齿隙。
mm | in | |
0.05 | 最小 | 0.002 |
0.48 | 最大 | 0.019 |
测量左子惰轮和左凸轮轴齿轮之间的齿隙。
mm | in | |
0.13 | 最小 | 0.005 |
0.43 | 最大 | 0.017 |
测量右(小)惰轮和右凸轮轴齿轮之间的齿隙。
mm | in | |
0.13 | 最小 | 0.005 |
0.43 | 最大 | 0.017 |
测量右(大)惰轮和机油泵齿轮之间的齿隙。
mm | in | |
0.13 | 最小 | 0.005 |
0.43 | 最大 | 0.017 |
测量曲轴齿轮和左排(大)惰轮之间的齿隙。
mm | in | |
0.13 | 最小 | 0.005 |
0.43 | 最大 | 0.017 |
测量曲轴齿轮和右排(大)惰轮之间的齿隙。
mm | in | |
0.13 | 最小 | 0.005 |
0.43 | 最大 | 0.017 |
