LSM672负荷分配模块

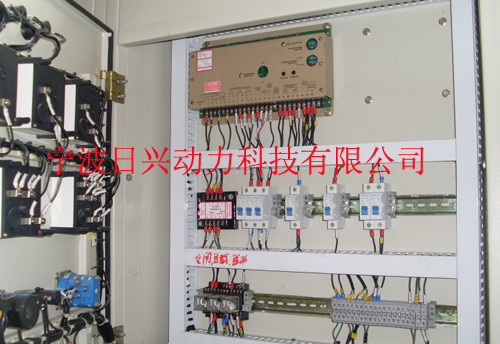

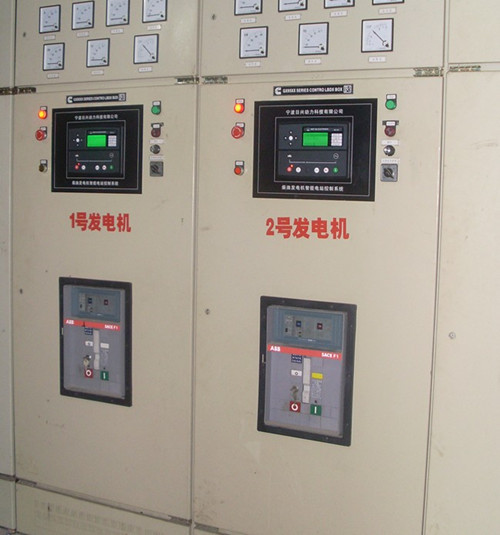

LSM672负荷分配模块与其它专用组件一起装在发电机组控制屏内，该单元安装在不防碍冷却空气自然流通的地方，该单元有三个大负载的电阻，每个电阻消耗的功率高达6.25瓦。

接线

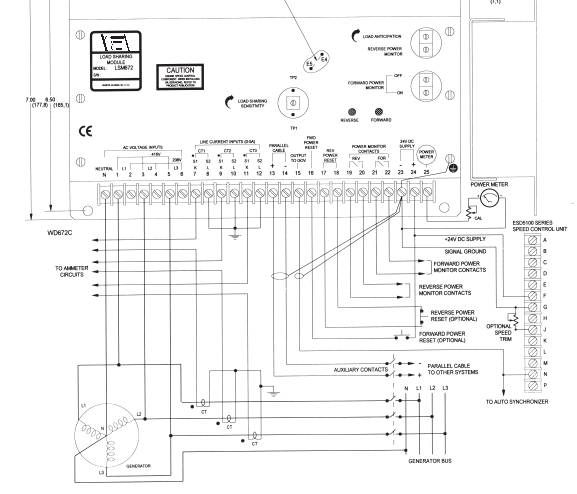

电线连接见接线图。电线的大小取决于分配模块接线端可能有的最大电流，端子T～12的电流可高达5安，其余端子小于50毫安（继电器触头除外，该处电流高达10安）

端子N是“wye”组合发电机组的三相电压的中性连接点。

端字1～6接三相输入电压，根据发电机的电压，选择其中三个适合的端子，见说明书第2页。

端子7～12接来自5安培变压器的三相输入电压。仪表板（操纵板）交流器（CT）的伏安足够大，可进行串联连接。负荷分配模块的交流器（CT）的负载为每相6.25VA,这是增加控制屏设备和交流器线路的负载额。注意，一般交流器接到端子8、10、12时要经总工程师批准。发电机并网|发电机手动并机控制|发电机并机控制资料|发电机并网并机控制技术|发电机手动并网并机控制维修服务商|

端子13和14是并车电缆连接端子，能把所有负载分配模块连在一起，必须注意它们的极性，如果这些电缆长度超过1米，则必须屏蔽，且屏蔽要在端子23处接地。所用的继电器接触器必须适合最低电流值，小于1毫安（干接触时）。

端子15是负荷分配模块的输出端接到调速器的端子，如果连接电缆长度超过1米，则必须屏蔽，且屏蔽在端子23处接地。

端子16为正向功率复位（FORWARD POWER RESET）端子，把一个常开的按钮开关接到一个位于调速器上的+10伏的直流电源，当开关接零时，会使正向功率继电器自动复位到断开状态（OFF）。把端子16接到电池负极可打开监测器。正向功率监测器有程序控制开关点通到端子16。在端子16与电池负极（端子23）之间连接一个1兆欧的电阻，可把原100%开（ON）40%关（OFF）的设定转换到85%开（ON）和5%关（OFF）的设定。若要更多的程序设定请咨询GAC公司获取帮助。

端子17和18是逆功率复位（REVERSE POWER RESET）按钮开关的端子，两端子间出厂时就有一条跨接线，用于自动复位。自动复位会使只有在逆功率大于其设定值时内置继电器才保持通电。

逆功率继电器可以改为手动复位，这要通过对端子17、18的外开关来进行改装，即在位于电路板上的端子E₄和E₅之间焊装一条导线即可, E₄和E₅在单元里，开盖即见。参阅图2查找E₄和E₅位置。

用一个常闭的按钮开关接于端子17和18之间，代替原有的跨接线，当开关打开时，逆功率继电器将复位到断开状态。

端子19和20是逆功率继电器的输出端子，接触器常开，额定电流为10安培（有指示灯）。

端子21和22是正向功率继电器的输出端子，接触口常开，额定电流为10安培（有指示灯）。

端子23是电池负极，接到调速器上的接地参考端子上，不要直接接到电池负极上，否则，地上回路即形成。

端子24接到24伏的直流电源的负极上。

端子25提供一个与发电机组的输出功率成正比例的直流电压，接地参考点为端子23。更进一步信息见功率输出信号部分。

预并车检查

负荷分配灵敏度调节——全顺时针位置

负荷预期调节——全反时针位置过1/4圈

调速器速度设定点——调节所需的速度

交流器（CT）调整检查需要进行直流电压测量

测量测试头（TP₁和TP₂），观察仪表的极性，下测试头TP₁为正，其电压与整功率因数负荷（unity P.F.load）直接成比例，可望测得0～7.5伏的直流电压，这取决于负荷、负荷分配灵敏度的调节及CT的比率。

在发电机带有负荷时，检查交流器（CT）的相位，瞬时的、按顺序的短接每一个CT，每次仅一个（在端子7-8、9-10、11-12带绝缘铅时做），电压读数会减少1/3。如果没有，则很有可能表示CT不合适或相位不对。相位纠正必须在发电机停止时才进行。

调节

让发电机与其它机组并车，系统中没有负载，通过调速器调整每台机组的速度至个机组的功率表示为零，以及有合适的频率（50，60或400HZ）。而且调节发电机的交流电压调节器，使其循环电流为零。这样就可以把负荷加到系统去调整J。

负载分配

所有发电机组应按比例地分配系统中的负荷，负荷较低的机组要调高。反时针调节负荷灵敏度旋钮（LOAD SHARING SENSITIVITY）即可增加负荷。

负荷预定

负荷预定（期）已在出厂前调好，在全反时针过1/4圈的位置。为了改善过渡反应，顺时针慢慢向前调整旋钮（LOAD ANTICIPATION）（在机组并车时进行），过渡反应的改善可通过负荷的改变观察得到。顺时针调节旋钮过快时可引起机组不稳定，建议缓慢地调节。

降速

在某些情形下可能要求降速运行，为了达到降速，从端子13、14上拆去并车电缆，在13和14之间连一条跨接线，顺时针调节负载分配灵敏度旋钮（LOAD SHARING SENSITIVITY）即可增加降速百分比，或者在端子13和14接一个100K的可变电阻，可以得到5%的降速。进一步降速操作可参看《功率控制公告》（POWER CONTROL BULLETINES）。

逆功率

逆功率监测器已在出厂前调好，全顺时针位置为最大行程点，要设定逆功率监测的行程点，可反时针调节逆功率监测器旋钮（REVERSE POWER MONITOR）。对5安培的交流器二级输出，其调节范围为0.5%～20%,用实际所需或模拟逆功率来设定逆功率继电器的行程点。

注：颠倒每个CT接头的极性，用正常负荷模拟一个逆功率的工况，。调整好后，回复所有CT的连接。

如果需要更长的反向时间，在端子E₃和E₄（+）上加一个10微发的电容，可使时间加倍，大约有4秒。

正向功率

正向功率监测器通常用做动作信号，与功率需要量增加时，它可使另一台机（附加机）起动运行，当功率需要量减少时，它可关闭该机（附加机）。

正向功率监测器（FORWARD POWER MONITOR）“开”（ON）的调整已在出厂前调好，在全顺时针的位置（>100%）。正向功率监测器（FORWARD POWER MONITOR）“关”（OFF）也是在出厂前调好在全反时针的位置（<20%）。记住：必须总是先进行“开”（ON）的调节，后进行“关”（OFF）的调节。

缓慢地调高发电机组的负载到所需“开”（ON）的正向功率继电器行程点，反时针旋转“开”（ON）旋钮，直到正向功率指示灯亮及继电器有电，缓慢减少机组负荷到所需“关”（OFF）的正向功率，继电器行程点，反时针旋转“关”（OFF）调节旋钮，直到正向功率指示灯熄灭和继电器没电。

在端子E₆和E₇（+）之间加装一个10微发的电容，可使反转时间增加到4秒。

上述所提到的负荷百分数是基于一个5安培的CT二级电流在机组满负荷是所得出的，是个大概值。

功率输出信号

在端子25初有一个与所测功率成比例的直流信号，电压范围为0～7.5VDC（基于一个0～5安的CT电流范围）。端子25的电阻为1K欧，端子23为接地参考点。这个输出信号为电压信号。

这个信号可用于驱动一个0～1MA的表动作，如果这个表和一个10K欧的电位计串联接于端子25和23之间。

系统故障排除

认有三相电压并符合要求，确认发电机已接了中性点；

用直流电加至端子23和24，测量端子15与23之间的单元输出电压，应为5.0VDC+/-0.1VDC

在没有负荷时测量并车电缆的电压：

13至14   为OVDC+/-0.5VDC

13至23   为5.0VDC

14至23   为5.0VDC

再次检查交流器的相位，测量各个CT的输入电压还可确定各CT的电流是否相等。

发电机组并车出现不稳定是，均等调低各负荷分配模块的负荷灵敏度。逆时针少量地调节系统中所有负荷分配模块负荷分配灵敏度旋钮（LOAD SHARING SENSITIVITY）直到机组回复稳定。如果负荷分配灵敏度调到低于25%，负荷分配的效果会变差。进一步检查确保负荷预期旋钮（LOAD ANTICIPATION）位于出厂时所调定的位置，即在全反时针过1/4圈的位置。

如果不稳定还未消除，打开并车电缆，在每个单元的端子13和14之间接一条县，这时会产生降速，但系统会变稳定，如果还不行，则检查发电机电压调节器的稳定性。

特别应用

除可进行负荷分配外，LSM672还能进行电力控制和电网管理，请索要有关说明书。

PTI4402发电机功率控制

LSM672可用于对并入电网的发电机进行控制，只须简单的手动调节即可使所有发电机组输出恒定的电力至电网。

PTI4003电网电力控制

LSM672可以监控电网，发出信号使发电机调整其输入电网的电力，使电网电力保持恒定。

PTI4040功率的斜坡控制

来自GAC的PRC100A功率斜坡控制可用于发电机的负荷控制（使负荷渐增或渐减），输入或输出控制，或单机控制。PRC100A可使发电机缓和平稳地并网或脱网。

内部柱脚的功能

柱脚E₁和E₂可用一跨接线连接而转换成 3.1伏的电源，一些好的调速系统都采用此电源。

柱脚E₈用于检查5.1V的电源。

柱脚E₉、E₁₀、E₁₁及E₁₂用于颠倒输出电路的信号，正常的情形是E₉和E₁₀进行跨接，E₁₁和E₁₂进行跨接。

峰值修整（LSM672-1）

峰值修整的应用如下：拆去E₉和E₁₀，E₁₁和E₁₂的跨接线，在E₉和E₁₁之间装一条跨接线，在E₁₀和E₁₂之间装一个42.2K欧的电阻，改装后的模块就是LSM672-1。请参考PTI4003的说明。

参考基准调整校准

为了调整和校准内参考基准的偏移，可加直流和交流电压到LSM672模块，在没有负荷的情况下，拆去连到调整器的端子15，测量15和23的电压，调整到5VDC。
