柴油发电机组ATS技术规范书1 范围
本技术规范规定了0.4kV双（多）电源自动切换柜的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司所需的0.4kV双（多）电源自动切换柜。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准与设备生产厂家所执行的标准不一致时，按较高标准执行。
2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。
GB 7251 低压成套开关设备和控制设备
GB 4720 低压电器电控设备
GB/T 14048.11-2002《低压开关设备和控制设备 第6部分：多功能电器第1篇:自动转换开关电器》
江苏省电力公司 苏电生[2002]320号 《电力设备交接和预防性试验规程》
3 使用环境条件3．1海拔高度不超过2000米。
3．2 周围环境温度不高于+40℃，而在24小时周期内平均温度不高于+35℃，周围空气温度的下限为—5℃。
3．3空气相对湿度在最高温度+40℃时不超过50%，在温度较低时，允许有较高的相对湿度，例如+20℃时为90%。
3．4无爆炸危险的场所。
3．5无剧烈振动和冲击的地方，没有导电尘埃及足以腐蚀电器元件的介质的场所。
3．6与垂直平面倾斜度不超过5度的场合。
频率： 50Hz
4 技术参数及要求4.1主要电气参数
4.1.1 额定电压： 0.4 kV
4.1.2 额定频率： 50 Hz
4.1.3 额定电流：
a. 进线回路： ≥100A～1250A
b. 出线回路 ≥15A～600A
c. 母线： 铜排 ≥TMY-60×6 mm2
4.1.4 温升：主回路在额定电流和额定频率下的温升，除应遵守GB/T 1102-99的规定外，柜内各组件的温升值不得超过该组件的相应标准的规定，可触及的外壳和盖板的温升不得超过30K。
4.1.5 额定短时耐受电流： 50kA
4.1.6 额定峰值耐受电流： 63kA
4.1.7 介电强度（1min工频耐压）：2500V

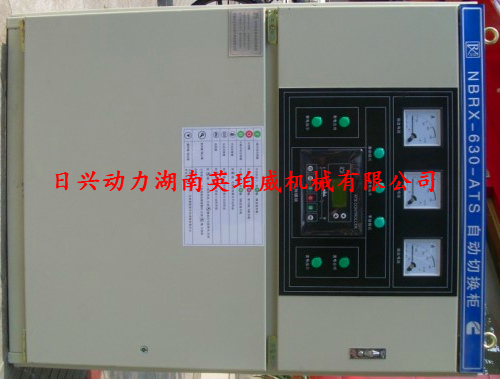

4.2 电气设备技术要求
4.2.1 双（多）电源自动切换柜结构型式为两进多出，进线开关采用CB级ATS切换开关，出线方式为多分路形式，进线开关采用PC级ATS切换开关，出线方式为一路多分路形式，具体出线开关配置及回路数由买卖双方互相确定，出线开关采用塑壳断路器。
4.2.2自动切换开关：
4.2.2.1空气断路器类（CB级）：以塑壳空气断路器为切换部件，切换功能用ＡＴＳ自动控制单元完成，有机械和电气连锁，具有短路、过载保护、过压、欠压、缺相自动切换功能。CB级总动作时间2000~3000ms，3P/4P可选。
4.2.2.2一体化设计的ATSE（PC级）：采用开关与逻辑控制于一体，无需外加控制器，开关切换驱动采用电机驱动，切换平稳可靠，PC级ATSE总动作时间为20~250ms，3P/4P可选。
主要参数：
· 额定电流：100A/160A/225A/400A/630A/800A/1250A
· 分断能力：18kA/35kA/65kA
· 极数： 3P/4P
· 保护：过载保护，短路保护
· 标准：UL489/CSA；CE；CCC；NOM
· 自动控制器类型：自投自复型、自投不自复型、电网发电式型
· 开关寿命：见附表
|
型号 |
100-225A |
400A |
630~800A |
1250A |
|
|
电寿命（次） |
1000 |
1000 |
500 |
500 |
|
|
机械寿命（次） |
5000 |
3000 |
2500 |
1500 |
|
|
使用寿命总次数 |
6000 |
4000 |
3000 |
2000 |
|
保护功能：可实现短路保护功能，过载保护功能 （视类型和实际需求而定）
附件齐全，可实现多种辅助功能
4.2.3自动控制器
4.2.3.1自投自复式自动控制器
动作特性：正常由常用电源供电,正常用电源发生异常(任一相电压过电压、欠电压、断相)时,经适当延时切换到备用电源供电;当常用电源恢复正常后,则又自动返回换接到正常电源供电。
4.2.3.2自投不自复式自动控制器
动作特性：正常由常用电源供电,当常用电源发生异常(任一相电压过电压、欠电压、断相)时,经适当延时切换到备用电源供电;当常用电源恢复正常后,不能自动返回换接到正常电源供电;除非备用电源出现异常才进行切换,反之亦然。
4.2.3.3电网发电式自动控制器
动作特性：正常由常用电源供电,当常用电源发生异常(任一相电压过电压、欠电压、断相)时,智能控制器发出发电控制指令请求发电,并发出卸载指令(在发电机容量不够时,由用户选择卸去部分非重要负载),当发电电压达到额定电压的85%时,经一定的延时后自动切断电网电源,再经延时自动切换到发电电源供电;当常用电源恢复正常后,则又自动返回换接到正常电源供电.
4.2.4 母线系统: 母线和绝缘导线截面的选择应按给定的温升加以限制。辅助电路的导线一律采用黑色绝缘铜芯线，其最小截面积为1.5mm２，采用电工铜母线，接合处应有防止电场集中和局部放电的措施。切换柜整个长度延伸方向应有专用接地汇流母线,母线采用电工铜, 截面的选择应保证能够耐受IEC60298中推荐的额定短时耐受电流值。母线表面应镀锌，连接点接头处应搪锡，焊接牢固。
· 4.2.5出线塑壳断路器的材料应具有耐非常热和火的能力。 断路器按其额定极限短路分断容量的高低，可分为S型（标准型）、M型（较高分断型）、H型（高分断型）三类。能提供3极或4极的接线端子供用户选择。 断路器具有隔离功能。 断路器表面应有明显的表示“分”、“合”状态的标志。 断路器的脱扣器可采用热磁式、单电磁式、可采用二极管式带电指示器。
· 主要参数：
· 额定电流：15～600A
· 分断能力：18kA/35kA/65kA
· 极数：2P/3P/4P
· 保护：过载保护，短路保护
· 标准：UL489/CSA；CE；CCC；NOM
· 安装：板前接线，后连接，I－Line安装
· 可实现短路保护功能，过载保护功能
· 采用双旋转分断技术，超强限流能力
· 附件齐全，可实现多种辅助功能
4.2.6 双（多）电源自动切换柜内部
