目录

索引部分

索引 ...............................................................        81

前言 .................................................................        4

安全部分

安全标志 ...........................................................       5

一般危险信息 ....................................................      7

防止烫伤 ...........................................................       8

防火与防爆 .......................................................       8

防止压伤和割伤 ...............................................      10

起动发动机前 ..................................................      10

发动机起动 .....................................................       10

发动机停机 .....................................................       11

电气系统 .........................................................       11

产品信息资料部分

机型视图说明 ..................................................      12

产品识别信息资料 ...........................................      22

操作部分

起吊和贮存 .....................................................       24

仪表和指示灯 ..................................................      26

功能部件和控制装置 ........................................     27

发动机起动 .....................................................       28

发动机运行 .....................................................       31

发动机停机 .....................................................       32

寒冷天气操作 ..................................................      33

保养部分

加注容量 .........................................................       36

保养建议 .........................................................       51

保养周期表 .....................................................       53

保修部分

保修信息资料 ..................................................      80

This document is printed from SPI2. Not for RESALE

4

前言

SCBU8311-03

前言

保养周期

进行保养时，应同时做比该次规定时间间隔小的前几

级的保养项目。我们建议复制一份保养计划表并展示

在发动机附近，作为一种方便的提醒。我们还建议将

保养纪录作为发动机永久性记录的一部分保存好。

文献资料

本手册包含安全事项、操作说明、润滑和保养资

料。 本手册应存放在靠近发动机的一个文件夹内或

文件存放处。 阅读、分析本手册并将它与文件和

发动机资料放在一起。

Perkins特约代理商或Perkins分销商能够帮助您根据

机器的运行环境的需要来调整您的保养计划。

英语是所有Perkins 出版物的主要语言。  使用英语

便于翻译并保持一致。

大修

除了大修时间和在此周期时的保养项目外，在《操

作和保养手册》中没有发动机大修的细节。只有

Perkins 授权的人员才能进行大修。 Perkins代理商

和Perkins分销商可以提供大修程序的多种方案。

如果遇到重大的发动机故障时，还有许多故障后大

修的选择方案。 与Perkins代理商或Perkins分销商

联系以获得这些方案。

本手册中的某些照片和图示上显示的细节或选装部

件可能与您发动机上的有所不同。 为了说明方便，

一些护罩和盖板可能已经拿掉。 产品设计的不断改

进和发展可能对发动机有所改变，而这些改变可能

未编入本手册中。 当您对发动机或本手册有任何疑

问时，请向您的Perkins代理商或Perkins分销商咨询

最新的资料。

加利福尼亚州65号提案中的警告

安全

加利福尼亚州认为，柴油发动机排气及其中的某些成

分会致癌，引起生育缺陷和其它生殖方面的危害。

蓄电池接线柱、端子和相关的附件中含有铅和铅化

合物。 接触后要洗手。

安全部分列出了基本的安全注意事项。 此外，本部

分还标出了各种危险情况和警告内容。 在操作、润

滑、保养和修理本发动机以前，要阅读和理解列在

安全部分上的基本注意事项。

操作

在本手册中指出的操作方法是最基本的。 它们能帮

助操作人员提高技术和技能从而更有效、更经济地

运转发动机。当操作人员获得发动机知识和掌握其

性能后，操作技巧和方法将得到提高。

操作部分是供操作人员参考的，各种照片和图示指导

操作人员进行发动机的检查、起动、运行和停机。

本部分还包含电子诊断方面的论述。

保养

保养部分是对发动机维护的指南。 附有插图的逐步

说明是按工作小时和（或）日历时间保养周期编排

的。 保养周期表中的项目参阅后面的详细说明。

应按保养周期表中指出的相应间隔期进行推荐的保

养。 发动机的实际工作环境也会影响保养周期。

因此，在极度恶劣、多尘、潮湿或冰冻的寒冷条件

下运转，可能需要比保养周期表中规定的润滑和保

养次数多。

保养计划中的保养项目是按预防性保养管理程序编制

的。 如果遵照预防性保养管理程序进行保养，那就

不需要进行定期调整。 履行预防性保养管理程序，

由于减少了计划外停机和故障造成的费用损失，将

使运行成本降到最低。

This document is printed from SPI2. Not for RESALE

SCBU8311-03

5

安全部分

安全标志

安全部分

i03840649

安全标志

在发动机上可能有几个特殊的安全标志。 本节回顾

了这些安全标志的确切位置及其说明。 请熟悉所

有安全标志。

请确保所有安全标志都很清晰易读。 如果安全标志

的说明文字或图无法辨识，请擦净或更换。 用抹

布、水和肥皂清洗安全标志。 不要使用溶剂、汽油

或其它刺激性化学制品。 溶剂、汽油或刺激性化学

制品可能会使粘贴安全标志的粘着剂丧失粘性。 丧

失粘性的安全标志可能会从发动机上脱落下来。

更换任何已损坏或失落的安全标志。 如果有安全标

志贴在了被更换的发动机零件上，应在替换零件上

粘贴新的安全标志。 您的珀金斯代理商或分销商可

以提供新的安全标志。

(A) 通用警告

在阅读和了解《操作和保养手册》中的指示和警告之

前，请勿操作机器。 不遵守这些警告，可能会导致

人身伤亡。

g01154807

图 1

典型示例

警告标牌 (A) 安装位置不一。  位置随发动机的物理

尺寸而不同。

This document is printed from SPI2. Not for RESALE

6

安全部分

安全标志

SCBU8311-03

g01324126

图 2

(A) 警告标牌的位置

(1) 402D-05

(2) 403D-07

(3) 403D-11

(4) 403D-15, 403D-15T 和 403D-17

(5) 404D-15

(6) 404D-22, 404D-22T 和 404D-22TA

This document is printed from SPI2. Not for RESALE

SCBU8311-03

7

安全部分

一般危险信息

i03018725

在对汇流板或预热塞进行操作前，请确保电源断开。

一般危险信息

设备放在维修位置时保养发动机。 有关将设备放在

维修位置的资料，请参阅 OEM 资料。

压缩空气和水

压缩空气和/或加压水可能把碎屑和/或热水吹出来。

这有可能造成人身伤害。

在壳体上直接使用压缩空气或加压水可能会造成

人身伤害。

使用压缩空气和/或水进行清洗时，请穿戴防护衣、防

护鞋和眼部护具。眼部护具包括护目镜及防护面罩。

清洁时使用的最大气压一定要低于205  kPa (30 psi)。

清洁时使用的最大水压一定要低于 275 kPa (40 psi)。

g00104545

液体穿透

图 3

在维修或修理设备前，要在起动开关或操纵杆上挂

一个 “不准操作”或类似的警告标签。

即使发动机已经熄火很久，液压回路中仍可能有压

力存在。 如果压力没有正确地被释放，会导致液压

油或管子堵头之类的物体高速射出。

在释放压力之前，不可拆卸任何液压零部件，否则

会造成人身伤害。 在释放压力之前，不可拆开任何

液压零部件，否则会造成人身伤害。 有关释放液压

压力所需要的任何步骤，请参阅 OEM 资料。

g00702020

图 4

请按要求戴上安全帽、护目镜和其他保护装备。

不要穿宽松的衣服或佩带首饰，因为它们可能勾住

控制装置或发动机其他部件。

g00687600

图 5

应确保所有护板和罩盖都固定在发动机的正确位

置上。

请务必使用木板或硬纸板來检查泄漏。 在压力下所

喷出的液体可能会穿透人体组织。 液体穿透进入身

体会造成严重的人身伤害，甚至可能导致死亡。 即

使是一个针孔大小的漏洞，也可能会引起严重的人

身伤害。 若液體噴射到您的皮膚，必須立即治療。

要找熟悉这类伤害的医生进行治疗。

保持发动机上没有异物。 清除机器地台板、通道和

阶梯上的碎屑、机油、工具和其它物件。

切勿将保养液体到玻璃容器内。 将所有的液体排放

到适当的容器内。

盛装溢出的液体

请遵守当地的法规处置液体。

小心使用所有清洗溶液。

在进行检查、保养、测试、调整及维修发动机时，

务必留心，以便确保溢出的液体被盛装在容器中。

在打开任何腔室或拆解任何部件之前，请准备好用

适当的容器来收集流出的液体。

报告所有需要修理的项目。

不准未经许可的人员登上机器。

This document is printed from SPI2. Not for RESALE

8

安全部分

防止烫伤

SCBU8311-03

• 只能使用适于收集液体的工具及设备。

• 只能使用适于盛装液体的工具及设备。

请遵守当地的法规处置液体。

i03018720

防火与防爆

i03018521

防止烫伤

不要触摸运转中的发动机的任何部位。 在进行发动

机的任何保养之前，要让发动机先冷却下来。 在

拆开任何管路、管接头或相关零件之前，要释放空

气系统、液压系统、润滑系统、燃油系统和冷却系

统中的全部压力。

冷却液

g00704000

图 6

发动机处于工作温度时，发动机的冷却液是滚烫的。

而且处于压力之下。 散热器和通向加热器或发动机

的所有管路内都有热的冷却液。

所有燃油、大多数润滑剂和一些冷却液混合物都

是易燃的。

易燃液体泄漏或溅到炽热表面或电器部件上时，可

能引起火灾。 火灾会导致人身伤害或财产损失。

接触滚烫的冷却液或蒸汽都会造成严重烫伤。 排放

冷却系统以前，让冷却系统部件先冷却下来。

在紧急关机后十五分钟内拆卸发动机曲轴箱的盖

子，有可能引起火焰。

在发动机停机和冷却后，检查冷却液液位。

拆卸加注口盖以前，要确保加注口盖是凉的。 加注

口盖必须凉到可以徒手触摸。 慢慢取下加注口盖，

释放掉压力。

确定发动机是否在可燃气体可被吸入进气系统的环

境下运转。 这些气体会造成发动机超速。 这可能引

起人身伤害、财物损坏或造成发动机损坏。

冷却系统添加剂含碱。 碱会造成人身伤害。 不要让

碱接触皮肤，也不要让其进入眼睛或嘴。

如果应用类型涉及到存在可燃气体的情况，请咨询

您的珀金斯代理商和/或您的珀金斯分销商，以获得

关于适当防护装置的更多资料。

油

清除发动机上的所有易燃或传导物，如燃油、机油及

碎屑等。 禁止在发动机上堆积任何易燃或传导材料。

炽热油和炽热的润滑部件会造成人身伤害。 不要

让炽热的油接触皮肤。 同时，不要让炽热的部件

与皮肤接触。

将所有燃油、润滑剂存放在做好标记的容器内，

并禁止未经许可的人员靠近。将含有油的抹布与任

何易燃物存放于防护容器中。 切勿在存放易燃物

的场所吸烟。

蓄电池

电解液是酸性的。 会造成人身伤害。 不要让电解液

接触皮肤或眼睛。 保养蓄电池时一定要戴护目镜。

触摸蓄电池及其接头后一定要洗手。 建议使用手套。

不得让发动机暴露在任何明火之下。

如果管路、管道和密封件损坏，排气管隔板（如有

配备）可以防止机油或燃油喷射到热的排气管部件

上。 排气隔板必须正确安装。

禁止在装有易燃液体的管路或油箱上进行焊接。 禁

止用火焰切割装有易燃液体的管路或油箱。 在焊

接或火焰切割这些管路或油箱前，先用不易燃的溶

剂彻底将其清洗。

接线必须保持在良好状态。 所有电线都必须正确布

置并且牢固地连接好。每天检查所有的电线。 请在

运转发动机之前修复松动或磨损的电线。 清洁并紧

固所有电路连接。

This document is printed from SPI2. Not for RESALE

SCBU8311-03

9

安全部分

防火与防爆

去掉所有未连接的或不必要的接头。 不要使用比推

荐规格小的电线或电缆。 不得将任何保险丝和/或

断路器旁通短接。

电弧或火花会引起火灾。 牢固的连接，与推荐一致

的线路和经正确保养的蓄电池电缆有助于防止产生

电弧和火花。

检查所有的管路和软管有无磨损或老化。 软管的铺

设路线必须适当。管线和软管必须有适当的支撑或

牢固的管夹。 按照推荐扭矩拧紧所有接头。 泄漏

会造成火灾。

必须正确安装机油滤清器和燃油滤清器。 必须把滤

清器壳体拧紧到正确的扭矩。

g00704135

图 8

蓄电池散发出来的气体能引起爆炸。 蓄电池顶部要

远离明火或火花。 不要在蓄电池充电的场所吸烟。

不得采用将金属物体跨接在接线端子上的办法来检

查蓄电池的充电情况。 必须使用电压表或比重计。

不正确的跨接电缆连接能引起爆炸，从而造成人身伤

害。 有关具体的说明，请参见本手册的操作部分。

不得给冻结的蓄电池充电。 这样做会引起爆炸。

蓄电池必须保持清洁。 每个电池栅格单元都必须盖

好盖子（如有配备）。 在发动机运行时，要使用推

荐的电缆、接头和蓄电池箱盖。

g00704059

图 7

向发动机加燃油的时候要小心谨慎。 不要在向发动

机加燃油的时候吸烟。 也不要在靠近明火或火花

的地方向发动机加燃油。 在添加燃油前切记要将

发动机熄火。

灭火器

确保备有灭火器。 熟悉灭火器的使用。 定期检查和

维护灭火器。 遵守说明标牌上的建议。

管路、管子和软管

请勿弯折高压管路。 请勿敲击高压管路。 请勿安装

任何已弯折或损坏的管路。 不要在高压管上夹上

任何其它的东西。

请修理任何已松脱或损坏的管路。 泄漏会造成火

灾。 请向您的珀金斯代理商或您的珀金斯分销商咨

询零件的维修或更换。

仔细检查管路、管子和软管。 不要用裸露的手来检

查泄漏。 请用木板或硬纸板来检查泄漏。 按照推

荐扭矩拧紧所有接头。

若出现下列任何一种情况，请更换零件：

• 端接头损坏或泄漏。

This document is printed from SPI2. Not for RESALE

10

安全部分

防止压伤和割伤

SCBU8311-03

• 外层有磨损或割伤。

• 金属线暴露在外。

• 外层鼓包隆起。

• 软管扭曲。

如果必须起动发动机进行维修作业，必须安装好所

有保护罩、盖。 为了预防旋转件引起事故，在转

动件周围工作要小心。

不要旁通自动关断电路。 不要使自动关断电路不起

作用。 这种电路的设置是为了防止人身伤害。 同时

也可防止发动机损坏。

• 铠装护套嵌入外层。

• 端接头移位。

有关修理和调整的资料，请参阅《维修手册》。

i03018682

发动机起动

应确保所有的夹箍、防护物及隔热板安装正确。 这

有助于防止发动机工作时的振动、零件间的相互摩

擦以及过量生热。

i03018585

防止压伤和割伤

不要使用类似乙醚的喷雾剂辅助起动。 否则可能导

致爆炸和人身伤害。

如果发动机起动开关或控制装置上系有一个警告标

签，切勿起动发动机或扳动控制装置。 在起动发动

机前，要向挂系警告标签的人咨询。

在部件下面工作时，部件应有可靠的支撑。

如果没有提供另外的保养说明，在发动机运转时，

切勿试图进行调整。

如果必须起动发动机进行维修作业，必须安装好所

有保护罩、盖。 为了预防旋转件引起事故，在转

动件周围工作要小心。

避开所有转动部件和运动部件。 直到进行保养时再

拿掉保护罩。 保养结束后重新装上护罩。

在操作人员的操作室或使用发动机起动开关来起

动发动机。

将物件远离转动的风扇叶片。 风扇叶片会抛出或

切割物件。

一定要按照《操作和保养手册》,   “发动机起动”(操作

部分)中所叙述的步骤起动发动机。   了解正确的起动

步骤有助于防止发动机零部件的重大损坏。 了解正

确起动步骤有助于防止人身伤害。

敲击物件时，要戴护目镜，以免伤及眼睛。

在敲击物件时，碎片或其它碎屑会四处飞散。 敲击

物件之前，应确保周围无人会被飞出的碎屑击伤。

为了确保水套水加热器（如有配备）和/或机油加

热器（如有配备）工作正常，在加热器工作期间要

检查水温表和油温表。

i03018734

起动发动机前

发动机排气含有对人体有害的燃烧产物。 一定要在

通风良好的地方起动和运行发动机。 如果在一个密

闭的空间起动发动机，要将发动机废气排到室外去。

首次起动新的、保养过的或修理过的发动机前，预

先做好停机准备，以便制止超速。 这可以用关断发

动机燃油供应和/或点火来完成。

注: 发动机配备有正常工作状况的冷起动的自动设

备。 如果发动机将在严寒下运转，那么可能需要严

寒辅助起动装置。 通常，发动机将配备有适合于作

业地区的辅助起动装置。

发动机超速应该自动关机，它是电子控制的。 如果

自动关机不自动执行，按下紧急停车按钮以切断供

向发动机的燃油和/或空气。

400 系列发动机的每个气缸都配备一个预热塞辅助起

动装置来加热进气，以利于起动。

检查发动机有无潜在危险。

起动发动机前，确保发动机上面、下面或附近无人。

确保周围没有任何人员。

如有配备，确保用于发动机的照明系统适合于工况

条件。 如有配备，确保所有照明灯工作正常。

This document is printed from SPI2. Not for RESALE

SCBU8311-03

11

安全部分

发动机停机

i03018709

发动机停机

为了避免发动机过热和发动机部件的磨损加快，应

按照《操作和保养手册》,  “发动机停机”专题（操作

部分）中的停机步骤使发动机停机。

只有在紧急情况下决才能使用紧急停机按钮（如有配

备）。 发动机正常停机时不要使用紧急停机按钮 。

在引起紧急停机的问题解决之前，切勿起动发动机。

对于初次起动的新发动机或维修后的发动机，应做

好发生超速时进行停机操作的准备。 这可以用关断

发动机燃油供给和/或空气供给来完成。

如有配备，为使电子控制的发动机停机，要切断发

动机的电源。

i02616968

电气系统

充电装置正在工作时，切勿从蓄电池断开充电装置

电路或蓄电池电路电缆。 由蓄电池产生的易燃气体

可能被火花点燃。

为便于防止火花点燃某些蓄电池产生的可燃气体，

负极“−”跨接起动电缆应该最后从外接电源连接到起

动马达的负“−”接线柱。  如果起动马达没有配备负“−”

接线柱，请把跨接起动电缆连接到缸体。

每天检查电线是否松动。 在发动机起动之前，拧紧

所有松动的电线。 发动机起动之前，要修理好所有

擦破的电线。 有关具体的起动说明，请参阅《操

作和保养手册》。

接地方法

为获得发动机的最佳性能和可靠性有必要使发动机

电气系统接地正确。 不正确的接地会造成不受控

和不可靠的电路路径。

不受控制的电路会对主轴承、曲轴轴颈表面和铝

质部件造成损坏。

未安装发动机到机架接地带的发动机可能因电气

放电而损坏。

为确保发动机和发动机电气系统工作正常，必须使

用发动机到机架的接地带，此接地带直接连到蓄电

池。 该通路径可通过发动机直接接地到机架。

所有接地点必须紧固和无腐蚀现象。 发动机交流发

电机必须通过一根足可以承受其全额充电电流的电

线接地到蓄电池的负“-”接线柱。

This document is printed from SPI2. Not for RESALE

12

产品信息资料部分

机型视图说明

SCBU8311-03

产品信息资料部分

机型视图说明

i03840669

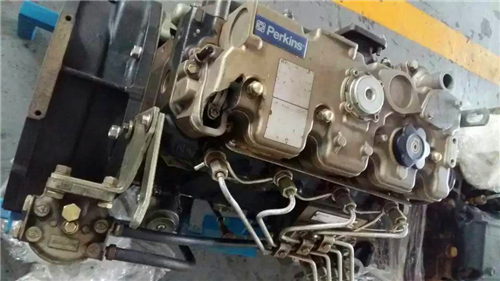

机型视图

以下机型视图显示为 400 系列发动机的典型特点。

由于具体应用不同，您的发动机可能看起来与图中

所示不同。

注: 详细的个别部件仅适用于 404D-22T 涡轮增压

式发动机。

g01299985

图 9

402D-05 发动机典型视图

This document is printed from SPI2. Not for RESALE

SCBU8311-03

13

产品信息资料部分

机型视图说明

g01300431

图 10

403D-15T 发动机典型视图

This document is printed from SPI2. Not for RESALE

14

产品信息资料部分

机型视图说明

SCBU8311-03

g01304893

图 11

404D-22T 发动机右前侧视图

(1) 燃油切断电磁阀

(2) 一号喷油器

(5) 油门杆

(9) 发动机机油滤清器

(10) 喷油泵

(6) 附件驱动盖板

(7) 发动机机油油位表

(8) 发动机机油冷却器

(3) 水泵

(11) 输油泵

(4) 底部发动机机油加注口盖

(12) 燃油滤清器

This document is printed from SPI2. Not for RESALE

SCBU8311-03

15

产品信息资料部分

机型视图说明

g01305224

图 12

404D-22T发动机左前侧视图

(13) 顶部发动机机油加注口

(14) 曲轴箱通风器

(15) 后吊耳

(19) 水温调节器壳体

(20) 起动马达电磁阀

(21) 电动起动马达

(22) 交流发电机

(23) 发动机油底壳

(24) 发动机机油排放塞

(25) 风扇传动皮带

(26) 曲轴皮带轮

(27) 冷却液温度开关

(28) 冷却风扇

(16) 进气弯头

(17) 气门机构罩

(18) 涡轮增压器

两缸发动机的曲轴有两个主轴承轴颈。 三缸发动

机的曲轴有四个主轴承轴颈。 四缸发动机的曲轴

有五个主轴承轴颈。 轴向间隙由后主轴承上的止

推垫圈控制。

i03840670

发动机描述

为了保证齿轮的正确装配，正时齿轮上都打了正时标

记。 当 1 号气缸位于其压缩冲程的上止点时，曲轴齿

轮和凸轮轴齿轮上做记号的齿应当与惰轮上的对齐。

400 系列发动机都是间喷式发动机。   发动机由机械

驱动式喷油泵控制。 发动机气缸采用直列布置。

缸盖组件上每个气缸都有一个进气门和一个排气门。

每个气缸的气门都有一个气门弹簧。

曲轴齿轮使惰齿轮转动，后者随后使凸轮轴齿轮和

发动机机油泵齿轮转动。

活塞有两个压缩环和一个控油环。 保证正常的活

塞高度很重要，这样活塞就不会接触缸盖。 正确

的活塞高度还能保证燃油有效的燃烧（这也是必要

的），从而符合排放要求。

喷油泵安装在缸体中。 喷油泵的运转由凸轮轴的凸

轮控制。 输油泵位于缸体右侧。 输油泵的运转也是

由凸轮轴的凸轮控制的。

This document is printed from SPI2. Not for RESALE

索引部分

索引 ...............................................................        81

前言 .................................................................        4

安全部分

安全标志 ...........................................................       5

一般危险信息 ....................................................      7

防止烫伤 ...........................................................       8

防火与防爆 .......................................................       8

防止压伤和割伤 ...............................................      10

起动发动机前 ..................................................      10

发动机起动 .....................................................       10

发动机停机 .....................................................       11

电气系统 .........................................................       11

产品信息资料部分

机型视图说明 ..................................................      12

产品识别信息资料 ...........................................      22

操作部分

起吊和贮存 .....................................................       24

仪表和指示灯 ..................................................      26

功能部件和控制装置 ........................................     27

发动机起动 .....................................................       28

发动机运行 .....................................................       31

发动机停机 .....................................................       32

寒冷天气操作 ..................................................      33

保养部分

加注容量 .........................................................       36

保养建议 .........................................................       51

保养周期表 .....................................................       53

保修部分

保修信息资料 ..................................................      80

This document is printed from SPI2. Not for RESALE

4

前言

SCBU8311-03

前言

保养周期

进行保养时，应同时做比该次规定时间间隔小的前几

级的保养项目。我们建议复制一份保养计划表并展示

在发动机附近，作为一种方便的提醒。我们还建议将

保养纪录作为发动机永久性记录的一部分保存好。

文献资料

本手册包含安全事项、操作说明、润滑和保养资

料。 本手册应存放在靠近发动机的一个文件夹内或

文件存放处。 阅读、分析本手册并将它与文件和

发动机资料放在一起。

Perkins特约代理商或Perkins分销商能够帮助您根据

机器的运行环境的需要来调整您的保养计划。

英语是所有Perkins 出版物的主要语言。  使用英语

便于翻译并保持一致。

大修

除了大修时间和在此周期时的保养项目外，在《操

作和保养手册》中没有发动机大修的细节。只有

Perkins 授权的人员才能进行大修。 Perkins代理商

和Perkins分销商可以提供大修程序的多种方案。

如果遇到重大的发动机故障时，还有许多故障后大

修的选择方案。 与Perkins代理商或Perkins分销商

联系以获得这些方案。

本手册中的某些照片和图示上显示的细节或选装部

件可能与您发动机上的有所不同。 为了说明方便，

一些护罩和盖板可能已经拿掉。 产品设计的不断改

进和发展可能对发动机有所改变，而这些改变可能

未编入本手册中。 当您对发动机或本手册有任何疑

问时，请向您的Perkins代理商或Perkins分销商咨询

最新的资料。

加利福尼亚州65号提案中的警告

安全

加利福尼亚州认为，柴油发动机排气及其中的某些成

分会致癌，引起生育缺陷和其它生殖方面的危害。

蓄电池接线柱、端子和相关的附件中含有铅和铅化

合物。 接触后要洗手。

安全部分列出了基本的安全注意事项。 此外，本部

分还标出了各种危险情况和警告内容。 在操作、润

滑、保养和修理本发动机以前，要阅读和理解列在

安全部分上的基本注意事项。

操作

在本手册中指出的操作方法是最基本的。 它们能帮

助操作人员提高技术和技能从而更有效、更经济地

运转发动机。当操作人员获得发动机知识和掌握其

性能后，操作技巧和方法将得到提高。

操作部分是供操作人员参考的，各种照片和图示指导

操作人员进行发动机的检查、起动、运行和停机。

本部分还包含电子诊断方面的论述。

保养

保养部分是对发动机维护的指南。 附有插图的逐步

说明是按工作小时和（或）日历时间保养周期编排

的。 保养周期表中的项目参阅后面的详细说明。

应按保养周期表中指出的相应间隔期进行推荐的保

养。 发动机的实际工作环境也会影响保养周期。

因此，在极度恶劣、多尘、潮湿或冰冻的寒冷条件

下运转，可能需要比保养周期表中规定的润滑和保

养次数多。

保养计划中的保养项目是按预防性保养管理程序编制

的。 如果遵照预防性保养管理程序进行保养，那就

不需要进行定期调整。 履行预防性保养管理程序，

由于减少了计划外停机和故障造成的费用损失，将

使运行成本降到最低。

This document is printed from SPI2. Not for RESALE

SCBU8311-03

5

安全部分

安全标志

安全部分

i03840649

安全标志

在发动机上可能有几个特殊的安全标志。 本节回顾

了这些安全标志的确切位置及其说明。 请熟悉所

有安全标志。

请确保所有安全标志都很清晰易读。 如果安全标志

的说明文字或图无法辨识，请擦净或更换。 用抹

布、水和肥皂清洗安全标志。 不要使用溶剂、汽油

或其它刺激性化学制品。 溶剂、汽油或刺激性化学

制品可能会使粘贴安全标志的粘着剂丧失粘性。 丧

失粘性的安全标志可能会从发动机上脱落下来。

更换任何已损坏或失落的安全标志。 如果有安全标

志贴在了被更换的发动机零件上，应在替换零件上

粘贴新的安全标志。 您的珀金斯代理商或分销商可

以提供新的安全标志。

(A) 通用警告

在阅读和了解《操作和保养手册》中的指示和警告之

前，请勿操作机器。 不遵守这些警告，可能会导致

人身伤亡。

g01154807

图 1

典型示例

警告标牌 (A) 安装位置不一。  位置随发动机的物理

尺寸而不同。

This document is printed from SPI2. Not for RESALE

6

安全部分

安全标志

SCBU8311-03

g01324126

图 2

(A) 警告标牌的位置

(1) 402D-05

(2) 403D-07

(3) 403D-11

(4) 403D-15, 403D-15T 和 403D-17

(5) 404D-15

(6) 404D-22, 404D-22T 和 404D-22TA

This document is printed from SPI2. Not for RESALE

SCBU8311-03

7

安全部分

一般危险信息

i03018725

在对汇流板或预热塞进行操作前，请确保电源断开。

一般危险信息

设备放在维修位置时保养发动机。 有关将设备放在

维修位置的资料，请参阅 OEM 资料。

压缩空气和水

压缩空气和/或加压水可能把碎屑和/或热水吹出来。

这有可能造成人身伤害。

在壳体上直接使用压缩空气或加压水可能会造成

人身伤害。

使用压缩空气和/或水进行清洗时，请穿戴防护衣、防

护鞋和眼部护具。眼部护具包括护目镜及防护面罩。

清洁时使用的最大气压一定要低于205  kPa (30 psi)。

清洁时使用的最大水压一定要低于 275 kPa (40 psi)。

g00104545

液体穿透

图 3

在维修或修理设备前，要在起动开关或操纵杆上挂

一个 “不准操作”或类似的警告标签。

即使发动机已经熄火很久，液压回路中仍可能有压

力存在。 如果压力没有正确地被释放，会导致液压

油或管子堵头之类的物体高速射出。

在释放压力之前，不可拆卸任何液压零部件，否则

会造成人身伤害。 在释放压力之前，不可拆开任何

液压零部件，否则会造成人身伤害。 有关释放液压

压力所需要的任何步骤，请参阅 OEM 资料。

g00702020

图 4

请按要求戴上安全帽、护目镜和其他保护装备。

不要穿宽松的衣服或佩带首饰，因为它们可能勾住

控制装置或发动机其他部件。

g00687600

图 5

应确保所有护板和罩盖都固定在发动机的正确位

置上。

请务必使用木板或硬纸板來检查泄漏。 在压力下所

喷出的液体可能会穿透人体组织。 液体穿透进入身

体会造成严重的人身伤害，甚至可能导致死亡。 即

使是一个针孔大小的漏洞，也可能会引起严重的人

身伤害。 若液體噴射到您的皮膚，必須立即治療。

要找熟悉这类伤害的医生进行治疗。

保持发动机上没有异物。 清除机器地台板、通道和

阶梯上的碎屑、机油、工具和其它物件。

切勿将保养液体到玻璃容器内。 将所有的液体排放

到适当的容器内。

盛装溢出的液体

请遵守当地的法规处置液体。

小心使用所有清洗溶液。

在进行检查、保养、测试、调整及维修发动机时，

务必留心，以便确保溢出的液体被盛装在容器中。

在打开任何腔室或拆解任何部件之前，请准备好用

适当的容器来收集流出的液体。

报告所有需要修理的项目。

不准未经许可的人员登上机器。

This document is printed from SPI2. Not for RESALE

8

安全部分

防止烫伤

SCBU8311-03

• 只能使用适于收集液体的工具及设备。

• 只能使用适于盛装液体的工具及设备。

请遵守当地的法规处置液体。

i03018720

防火与防爆

i03018521

防止烫伤

不要触摸运转中的发动机的任何部位。 在进行发动

机的任何保养之前，要让发动机先冷却下来。 在

拆开任何管路、管接头或相关零件之前，要释放空

气系统、液压系统、润滑系统、燃油系统和冷却系

统中的全部压力。

冷却液

g00704000

图 6

发动机处于工作温度时，发动机的冷却液是滚烫的。

而且处于压力之下。 散热器和通向加热器或发动机

的所有管路内都有热的冷却液。

所有燃油、大多数润滑剂和一些冷却液混合物都

是易燃的。

易燃液体泄漏或溅到炽热表面或电器部件上时，可

能引起火灾。 火灾会导致人身伤害或财产损失。

接触滚烫的冷却液或蒸汽都会造成严重烫伤。 排放

冷却系统以前，让冷却系统部件先冷却下来。

在紧急关机后十五分钟内拆卸发动机曲轴箱的盖

子，有可能引起火焰。

在发动机停机和冷却后，检查冷却液液位。

拆卸加注口盖以前，要确保加注口盖是凉的。 加注

口盖必须凉到可以徒手触摸。 慢慢取下加注口盖，

释放掉压力。

确定发动机是否在可燃气体可被吸入进气系统的环

境下运转。 这些气体会造成发动机超速。 这可能引

起人身伤害、财物损坏或造成发动机损坏。

冷却系统添加剂含碱。 碱会造成人身伤害。 不要让

碱接触皮肤，也不要让其进入眼睛或嘴。

如果应用类型涉及到存在可燃气体的情况，请咨询

您的珀金斯代理商和/或您的珀金斯分销商，以获得

关于适当防护装置的更多资料。

油

清除发动机上的所有易燃或传导物，如燃油、机油及

碎屑等。 禁止在发动机上堆积任何易燃或传导材料。

炽热油和炽热的润滑部件会造成人身伤害。 不要

让炽热的油接触皮肤。 同时，不要让炽热的部件

与皮肤接触。

将所有燃油、润滑剂存放在做好标记的容器内，

并禁止未经许可的人员靠近。将含有油的抹布与任

何易燃物存放于防护容器中。 切勿在存放易燃物

的场所吸烟。

蓄电池

电解液是酸性的。 会造成人身伤害。 不要让电解液

接触皮肤或眼睛。 保养蓄电池时一定要戴护目镜。

触摸蓄电池及其接头后一定要洗手。 建议使用手套。

不得让发动机暴露在任何明火之下。

如果管路、管道和密封件损坏，排气管隔板（如有

配备）可以防止机油或燃油喷射到热的排气管部件

上。 排气隔板必须正确安装。

禁止在装有易燃液体的管路或油箱上进行焊接。 禁

止用火焰切割装有易燃液体的管路或油箱。 在焊

接或火焰切割这些管路或油箱前，先用不易燃的溶

剂彻底将其清洗。

接线必须保持在良好状态。 所有电线都必须正确布

置并且牢固地连接好。每天检查所有的电线。 请在

运转发动机之前修复松动或磨损的电线。 清洁并紧

固所有电路连接。

This document is printed from SPI2. Not for RESALE

SCBU8311-03

9

安全部分

防火与防爆

去掉所有未连接的或不必要的接头。 不要使用比推

荐规格小的电线或电缆。 不得将任何保险丝和/或

断路器旁通短接。

电弧或火花会引起火灾。 牢固的连接，与推荐一致

的线路和经正确保养的蓄电池电缆有助于防止产生

电弧和火花。

检查所有的管路和软管有无磨损或老化。 软管的铺

设路线必须适当。管线和软管必须有适当的支撑或

牢固的管夹。 按照推荐扭矩拧紧所有接头。 泄漏

会造成火灾。

必须正确安装机油滤清器和燃油滤清器。 必须把滤

清器壳体拧紧到正确的扭矩。

g00704135

图 8

蓄电池散发出来的气体能引起爆炸。 蓄电池顶部要

远离明火或火花。 不要在蓄电池充电的场所吸烟。

不得采用将金属物体跨接在接线端子上的办法来检

查蓄电池的充电情况。 必须使用电压表或比重计。

不正确的跨接电缆连接能引起爆炸，从而造成人身伤

害。 有关具体的说明，请参见本手册的操作部分。

不得给冻结的蓄电池充电。 这样做会引起爆炸。

蓄电池必须保持清洁。 每个电池栅格单元都必须盖

好盖子（如有配备）。 在发动机运行时，要使用推

荐的电缆、接头和蓄电池箱盖。

g00704059

图 7

向发动机加燃油的时候要小心谨慎。 不要在向发动

机加燃油的时候吸烟。 也不要在靠近明火或火花

的地方向发动机加燃油。 在添加燃油前切记要将

发动机熄火。

灭火器

确保备有灭火器。 熟悉灭火器的使用。 定期检查和

维护灭火器。 遵守说明标牌上的建议。

管路、管子和软管

请勿弯折高压管路。 请勿敲击高压管路。 请勿安装

任何已弯折或损坏的管路。 不要在高压管上夹上

任何其它的东西。

请修理任何已松脱或损坏的管路。 泄漏会造成火

灾。 请向您的珀金斯代理商或您的珀金斯分销商咨

询零件的维修或更换。

仔细检查管路、管子和软管。 不要用裸露的手来检

查泄漏。 请用木板或硬纸板来检查泄漏。 按照推

荐扭矩拧紧所有接头。

若出现下列任何一种情况，请更换零件：

• 端接头损坏或泄漏。

This document is printed from SPI2. Not for RESALE

10

安全部分

防止压伤和割伤

SCBU8311-03

• 外层有磨损或割伤。

• 金属线暴露在外。

• 外层鼓包隆起。

• 软管扭曲。

如果必须起动发动机进行维修作业，必须安装好所

有保护罩、盖。 为了预防旋转件引起事故，在转

动件周围工作要小心。

不要旁通自动关断电路。 不要使自动关断电路不起

作用。 这种电路的设置是为了防止人身伤害。 同时

也可防止发动机损坏。

• 铠装护套嵌入外层。

• 端接头移位。

有关修理和调整的资料，请参阅《维修手册》。

i03018682

发动机起动

应确保所有的夹箍、防护物及隔热板安装正确。 这

有助于防止发动机工作时的振动、零件间的相互摩

擦以及过量生热。

i03018585

防止压伤和割伤

不要使用类似乙醚的喷雾剂辅助起动。 否则可能导

致爆炸和人身伤害。

如果发动机起动开关或控制装置上系有一个警告标

签，切勿起动发动机或扳动控制装置。 在起动发动

机前，要向挂系警告标签的人咨询。

在部件下面工作时，部件应有可靠的支撑。

如果没有提供另外的保养说明，在发动机运转时，

切勿试图进行调整。

如果必须起动发动机进行维修作业，必须安装好所

有保护罩、盖。 为了预防旋转件引起事故，在转

动件周围工作要小心。

避开所有转动部件和运动部件。 直到进行保养时再

拿掉保护罩。 保养结束后重新装上护罩。

在操作人员的操作室或使用发动机起动开关来起

动发动机。

将物件远离转动的风扇叶片。 风扇叶片会抛出或

切割物件。

一定要按照《操作和保养手册》,   “发动机起动”(操作

部分)中所叙述的步骤起动发动机。   了解正确的起动

步骤有助于防止发动机零部件的重大损坏。 了解正

确起动步骤有助于防止人身伤害。

敲击物件时，要戴护目镜，以免伤及眼睛。

在敲击物件时，碎片或其它碎屑会四处飞散。 敲击

物件之前，应确保周围无人会被飞出的碎屑击伤。

为了确保水套水加热器（如有配备）和/或机油加

热器（如有配备）工作正常，在加热器工作期间要

检查水温表和油温表。

i03018734

起动发动机前

发动机排气含有对人体有害的燃烧产物。 一定要在

通风良好的地方起动和运行发动机。 如果在一个密

闭的空间起动发动机，要将发动机废气排到室外去。

首次起动新的、保养过的或修理过的发动机前，预

先做好停机准备，以便制止超速。 这可以用关断发

动机燃油供应和/或点火来完成。

注: 发动机配备有正常工作状况的冷起动的自动设

备。 如果发动机将在严寒下运转，那么可能需要严

寒辅助起动装置。 通常，发动机将配备有适合于作

业地区的辅助起动装置。

发动机超速应该自动关机，它是电子控制的。 如果

自动关机不自动执行，按下紧急停车按钮以切断供

向发动机的燃油和/或空气。

400 系列发动机的每个气缸都配备一个预热塞辅助起

动装置来加热进气，以利于起动。

检查发动机有无潜在危险。

起动发动机前，确保发动机上面、下面或附近无人。

确保周围没有任何人员。

如有配备，确保用于发动机的照明系统适合于工况

条件。 如有配备，确保所有照明灯工作正常。

This document is printed from SPI2. Not for RESALE

SCBU8311-03

11

安全部分

发动机停机

i03018709

发动机停机

为了避免发动机过热和发动机部件的磨损加快，应

按照《操作和保养手册》,  “发动机停机”专题（操作

部分）中的停机步骤使发动机停机。

只有在紧急情况下决才能使用紧急停机按钮（如有配

备）。 发动机正常停机时不要使用紧急停机按钮 。

在引起紧急停机的问题解决之前，切勿起动发动机。

对于初次起动的新发动机或维修后的发动机，应做

好发生超速时进行停机操作的准备。 这可以用关断

发动机燃油供给和/或空气供给来完成。

如有配备，为使电子控制的发动机停机，要切断发

动机的电源。

i02616968

电气系统

充电装置正在工作时，切勿从蓄电池断开充电装置

电路或蓄电池电路电缆。 由蓄电池产生的易燃气体

可能被火花点燃。

为便于防止火花点燃某些蓄电池产生的可燃气体，

负极“−”跨接起动电缆应该最后从外接电源连接到起

动马达的负“−”接线柱。  如果起动马达没有配备负“−”

接线柱，请把跨接起动电缆连接到缸体。

每天检查电线是否松动。 在发动机起动之前，拧紧

所有松动的电线。 发动机起动之前，要修理好所有

擦破的电线。 有关具体的起动说明，请参阅《操

作和保养手册》。

接地方法

为获得发动机的最佳性能和可靠性有必要使发动机

电气系统接地正确。 不正确的接地会造成不受控

和不可靠的电路路径。

不受控制的电路会对主轴承、曲轴轴颈表面和铝

质部件造成损坏。

未安装发动机到机架接地带的发动机可能因电气

放电而损坏。

为确保发动机和发动机电气系统工作正常，必须使

用发动机到机架的接地带，此接地带直接连到蓄电

池。 该通路径可通过发动机直接接地到机架。

所有接地点必须紧固和无腐蚀现象。 发动机交流发

电机必须通过一根足可以承受其全额充电电流的电

线接地到蓄电池的负“-”接线柱。

This document is printed from SPI2. Not for RESALE

12

产品信息资料部分

机型视图说明

SCBU8311-03

产品信息资料部分

机型视图说明

i03840669

机型视图

以下机型视图显示为 400 系列发动机的典型特点。

由于具体应用不同，您的发动机可能看起来与图中

所示不同。

注: 详细的个别部件仅适用于 404D-22T 涡轮增压

式发动机。

g01299985

图 9

402D-05 发动机典型视图

This document is printed from SPI2. Not for RESALE

SCBU8311-03

13

产品信息资料部分

机型视图说明

g01300431

图 10

403D-15T 发动机典型视图

This document is printed from SPI2. Not for RESALE

14

产品信息资料部分

机型视图说明

SCBU8311-03

g01304893

图 11

404D-22T 发动机右前侧视图

(1) 燃油切断电磁阀

(2) 一号喷油器

(5) 油门杆

(9) 发动机机油滤清器

(10) 喷油泵

(6) 附件驱动盖板

(7) 发动机机油油位表

(8) 发动机机油冷却器

(3) 水泵

(11) 输油泵

(4) 底部发动机机油加注口盖

(12) 燃油滤清器

This document is printed from SPI2. Not for RESALE

SCBU8311-03

15

产品信息资料部分

机型视图说明

g01305224

图 12

404D-22T发动机左前侧视图

(13) 顶部发动机机油加注口

(14) 曲轴箱通风器

(15) 后吊耳

(19) 水温调节器壳体

(20) 起动马达电磁阀

(21) 电动起动马达

(22) 交流发电机

(23) 发动机油底壳

(24) 发动机机油排放塞

(25) 风扇传动皮带

(26) 曲轴皮带轮

(27) 冷却液温度开关

(28) 冷却风扇

(16) 进气弯头

(17) 气门机构罩

(18) 涡轮增压器

两缸发动机的曲轴有两个主轴承轴颈。 三缸发动

机的曲轴有四个主轴承轴颈。 四缸发动机的曲轴

有五个主轴承轴颈。 轴向间隙由后主轴承上的止

推垫圈控制。

i03840670

发动机描述

为了保证齿轮的正确装配，正时齿轮上都打了正时标

记。 当 1 号气缸位于其压缩冲程的上止点时，曲轴齿

轮和凸轮轴齿轮上做记号的齿应当与惰轮上的对齐。

400 系列发动机都是间喷式发动机。   发动机由机械

驱动式喷油泵控制。 发动机气缸采用直列布置。

缸盖组件上每个气缸都有一个进气门和一个排气门。

每个气缸的气门都有一个气门弹簧。

曲轴齿轮使惰齿轮转动，后者随后使凸轮轴齿轮和

发动机机油泵齿轮转动。

活塞有两个压缩环和一个控油环。 保证正常的活

塞高度很重要，这样活塞就不会接触缸盖。 正确

的活塞高度还能保证燃油有效的燃烧（这也是必要

的），从而符合排放要求。

喷油泵安装在缸体中。 喷油泵的运转由凸轮轴的凸

轮控制。 输油泵位于缸体右侧。 输油泵的运转也是

由凸轮轴的凸轮控制的。

This document is printed from SPI2. Not for RESALE
