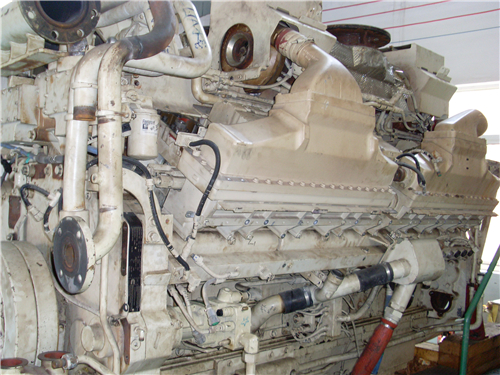

康明斯QSK78 CENSE™ 电子控制系统故障判断和排除手册
故障诊断与排除的步骤和技巧
目录
概述
概述
透彻分析客户的报怨是成功排除故障的关键。从报怨中得到的信息越多，问题就解决得越快也越容易。
症状故障诊断表是根据首先做那些最容易的和最符合逻辑的事来确定故障位置并加以解决的思路来组织的。按照从上至下的顺序完成所有的步骤。
本书不可能包括所有可能发生的问题的解决方法；然而，设计这些图表可用来启发思路，从而找到故障的原因并加以排除。
请遵循以下基本的故障诊断及排除步骤：
收集所有关于报怨的实际情况
彻底地分析故障
将症状与基本的发动机系统和部件联系起来
考虑近期的维护保养或维修措施是否与抱怨有关
在进行任何解体工作之前再仔细复查一遍
利用症状表，首先做最容易的事情来解决故障
确定故障的原因，进行彻底的修理
进行维修后，运转发动机，确保产生故障的原因已得到排除。
上次改进日期: 18-九月-2013
气缸功率低（多个气缸）
Symptom Tree t030
这是症状树
原因 措施
现行故障代码 661-668、671-678、711-718 或 721-728 出现或非现行故障代码 661-668、671-678、711-718、721-728 高频计次 诊断现行或非现行故障代码。参考 第 TF 节 。
多个现行故障代码 621 和 638 出现，或非现行故障代码 621 和 638 高频计次 参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
燃油泄漏 检查燃油管、燃油接头和燃油滤清器是否泄漏。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为3666727） 。
中冷器滤芯漏气 检测中冷器芯是否漏气。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
中冷器芯子阻塞 检查中冷器芯子是否阻塞。如有必要，清洁或更换芯子。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
排气温度传感器读数不正确 根据相应的故障代码更换汽缸内排气温度传感器。参考 步骤 019-013 。
气缸功率低（单个气缸）
Symptom Tree t031
这是症状树
原因 措施
现行故障代码 661-668、671-678、711-718 或 721-728 出现或非现行故障代码 661-668、671-678、711-718、721-728 高频计次 诊断现行或非现行故障代码。参考 第 TF 节。
喷油器标定不正确 根据故障代码检查缸体中的喷油器标定。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
喷油器发生故障 根据相应故障代码检查汽缸内喷油器。如有必要，更换喷油器。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
喷油器不正确 根据相应故障代码检查气缸内喷油器零件号，并将其与控制零件目录（CPL，公告号为 3379133 或4021327）中零件号相比较。如有必要，更换喷油器。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
缸盖密封垫泄漏 检查缸盖密封垫。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
缸盖有裂纹或孔洞 进行缸盖压力测试。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
气门损坏 根据相应故障代码检查汽缸内气门。如有必要，大修或更换缸盖。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
曲轴箱压力过高 测量发动机窜气。如果窜气超过技术规范，参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
排气温度传感器读数不正确 根据相应的故障代码更换汽缸内排气温度传感器。参考 步骤 019-013 。
排气温度高（多缸）
Symptom Tree t082-15
这是症状树
原因 措施
现行故障代码 661-668、671-678、711-718 或 721-728 出现或非现行故障代码 661-668、671-678、711-718、721-728 高频计次 诊断现行或非现行故障代码。参考 第 TF 节 。
现行故障代码 616 出现，或非现行故障代码 616 高频计次 参考 第 TF 节 。
燃油压力偏高 使用服务软件监测第一级燃油压力和第二级燃油压力。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
进气泄漏 检查有无空气泄漏。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
进气系统阻力 检查进气系统阻力。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
发动机在高于推荐的海拔高度下运转 在高于推荐的海拔高度下运转发动机功率下降。参考 《QSK78 系列发动机操作和维护保养手册》（公告号为 3666714） 。
排气系统堵塞 检查排气系统有无任何堵塞。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
涡轮增压器型号不正确 检查涡轮增压器的零件号，并将其与控制零件目录（CPL，公告号为 3379133 或 4021327）中的零件号进行比较。如有必要，更换涡轮增压器。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
中冷器芯子阻塞 检查中冷器芯子是否阻塞。如有必要，清洁或更换芯子。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
排气温度传感器读数不正确 根据相应的故障代码更换汽缸内排气温度传感器。参考 步骤 019-013 。
排气温度高（单缸）
Symptom Tree t082-25
这是症状树
原因 措施
现行故障代码 661-668、671-678、711-718 或 721-728 出现或非现行故障代码 661-668、671-678、711-718、721-728 高频计次 诊断现行或非现行故障代码。参考 第 TF 节 。
喷油器发生故障 根据相应故障代码检查汽缸内喷油器。如有必要，更换喷油器。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
喷油器不正确 根据相应故障代码检查气缸内喷油器零件号，并将其与控制零件目录（CPL，公告号为 3379133 或4021327）中零件号相比较。如有必要，更换喷油器。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
顶置机构调整不正确 测量并调整顶置机构。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
气门损坏 根据相应故障代码检查汽缸内气门。如有必要，大修或更换缸盖。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
排气温度传感器读数不正确 根据相应的故障代码更换汽缸内排气温度传感器。参考 步骤 019-013 。
热停机
Symptom Tree t094-15
这是症状树
原因 措施
发动机不经过适当的冷却就停机 有关适当的冷却步骤，参考 《QSK78 系列发动机操作和维护保养手册》（公告号为 3666714） 。
OEM 发动机保护系统故障 隔离 OEM 发动机保护系统。按照 OEM 维修手册检查有无故障。
燃油切断阀（FSOV）关闭 检查燃油切断阀和电路。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
燃油泵发生故障 检查燃油泵。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
进气歧管空气温度高
Symptom Tree t096-15
这是症状树
原因 措施
现行故障代码 156、157、159、161、163 或 164 出现，或非现行故障代码 156、157、159、161、163 或 164 高频计次 诊断现行或非现行故障代码。参考 第 TF 节 。
现行故障代码 616 出现，或非现行故障代码 616 高频计次 参考 第 TF 节 。
现行故障代码 158、162 或 165 出现，或非现行故障代码 158、162 或 165 高频计次 参考 第 TF 节 。
中冷器芯子阻塞 检查中冷器芯子是否阻塞。如有必要，清洁或更换芯子。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
现行故障代码 151 出现，或非现行故障代码 151 高频记次 参考 第 TF 节 。
冷却液温度高于技术规范 参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
中冷器芯无法畅通排气 检查排气管是否正常工作以及位置是否正确。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为3666727） 。
进气歧管温度传感器存在工作范围内的故障 检查与故障代码对应的进气歧管温度传感器。如有必要，更换传感器。参考 步骤 019-059 。
进气歧管空气温度高
Symptom Tree t096-15
这是症状树
原因 措施
现行故障代码 156、157、159、161、163 或 164 出现，或非现行故障代码 156、157、159、161、163 或 164 高频计次 诊断现行或非现行故障代码。参考 第 TF 节 。
现行故障代码 616 出现，或非现行故障代码 616 高频计次 参考 第 TF 节 。
现行故障代码 158、162 或 165 出现，或非现行故障代码 158、162 或 165 高频计次 参考 第 TF 节 。
中冷器芯子阻塞 检查中冷器芯子是否阻塞。如有必要，清洁或更换芯子。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
现行故障代码 151 出现，或非现行故障代码 151 高频记次 参考 第 TF 节 。
冷却液温度高于技术规范 参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
中冷器芯无法畅通排气 检查排气管是否正常工作以及位置是否正确。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为3666727） 。
进气歧管温度传感器存在工作范围内的故障 检查与故障代码对应的进气歧管温度传感器。如有必要，更换传感器。参考 步骤 019-059 。
进气歧管空气温度高（快速升高）
Symptom Tree t096-20
这是症状树
原因 措施
现行故障代码 783、2157、2158 或 2159。非现行故障代码 783、2157、2158 或 2159 高频计次。泄漏的进气门使得燃气进入进气歧管是导致该故障的潜在原因 检查每个气缸进气歧管温度快速升高的象限（例如左前部或左后部）是否有碎屑。如果发现缸盖不符合技术规范，则进行维修或更换。如果发现碎屑，遵循推荐的清洁步骤。适用时，检查连接至发现碎屑象限的涡轮增压器，如有必要，更换涡轮增压器。如果发现碎屑，遵循推荐的清洁步骤。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
活塞环未密封（冒蓝烟） 进行压缩压力检查，根据需要进行校正。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
缸盖有裂纹或孔洞 进行缸盖压力测试。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
缸盖气门（进气门或排气门）损坏 检查进气门和排气门是否有损坏。如有必要，更换损坏的缸盖。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
进气温度高
Symptom Tree t096-25
这是症状树
原因 措施
现行故障代码 694 或 695 出现，或非现行故障代码 694 或 695 高频计次 诊断并排除现行或非现行故障代码 694 或 695。参考 第 TF 节 。
发动机在较高的大气温度下运行 炎热气候时涡轮增压器使用外部空气。
进气口位置错误 将进气口移到冷却器位置。
涡轮增压器压缩机进气温度传感器出现在正常工作范围内的故障 检查涡轮增压器压缩机进口温度传感器。参考 步骤 019-082 。
进气歧管压力高
Symptom Tree t096-55
这是症状树
原因 措施
现行故障代码 128 或 129 出现，或非现行故障代码 128 或 129 高频计次 诊断并排除现行或非现行故障代码 128 或 129。参考 第 TF 节 。
现行故障代码 158、162 或 165 出现，或非现行故障代码 158、162 或 165 高频计次 参考 第 TF 节 。
冷却液温度高于技术规范 参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727) 。
中冷器芯子阻塞 检查中冷器芯子是否阻塞。如有必要，清洁或更换芯子。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
发动机在较低环境温度下运转 检查防寒前罩、百叶窗和发动机罩下方空气。寒冷气候下使用发动机罩下方进气。参考 ，QSK78 系列发动机（公告号为 3666727） 。
涡轮增压器型号不正确 检查涡轮增压器的零件号，并将其与控制零件目录（CPL，公告号为 3379133 或 4021327）中的零件号进行比较。如有必要，更换涡轮增压器。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
LTA 节温器卡在关闭位置 检查 LTA 节温器，如有必要，进行更换。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
发动机过量供油 检查燃油泵和喷油器零件号，并与控制零件目录（公告号 3379133 或 4021327）进行对比。检查燃油泵和喷油器标定 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
进气歧管压力传感器发生故障 检查进气歧管压力传感器。参考步骤 019-061 。
机油滤清器阻力高
Symptom Tree t103-55
这是症状树
原因 措施
存在现行故障代码 136、137、2154 或 2155，或非现行故障代码 135、137、2154 或 2155 高频计次 诊断现行或非现行故障代码。参考 第 TF 节 。
现行故障代码 612 出现，或非现行故障代码 612 高频记次 参考 第 TF 节 。
粗滤器或后滤器机油压力传感器有范围故障 更换粗滤器或后滤器机油压力传感器。参考 步骤 019-066。
Eliminator 滤清器离心机阻塞 更换机油和清洁滤清器离心机。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
润滑油不符合技术规范 使用康明斯推荐的润滑油类型。参考 《康明斯机油建议》（公告号为 3810340） 。
机油被冷却液或燃油污染 参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
散装机油被污染 检查散装机油。排放机油并用未被污染的机油更换。清洁 Eliminator 机油滤清器离心机。参考 《QSK78 系列发动机故障诊断及排除手册》（公告号为 3666727） 。
CENSE™ 电子控制模块 (ECM) 未进行通信-故障代码指示灯闪烁
Symptom Tree t113
这是症状树
原因 措施
电子控制模块 (ECM) 软件发生故障 根据发动机规格和控制零件目录（CPL，公告号为 3379133 或 4021327）下载具有正确指定标定的 CENSE™ ECM。参考 步骤 019-032 。
电子控制模块不接受新标定 更换 ECM。参考 步骤 019-031 和 019-032 。
CENSE™ 电子控制模块 (ECM) 未进行通信 - 故障代码指示灯未闪烁（指示灯处于关闭或长期开启状态）
Symptom Tree t114
这是症状树
原因 措施
电子控制模块 (ECM) 软件发生故障 根据发动机规格和控制零件目录（CPL，公告号为 3379133 或 4021327）下载具有正确指定标定的 CENSE™ ECM。参考 步骤 019-032 。
蓄电池电压低、中断或开路 检查蓄电池端子、无开关蓄电池电源电路和保险丝。参考 步骤 019-198 。
