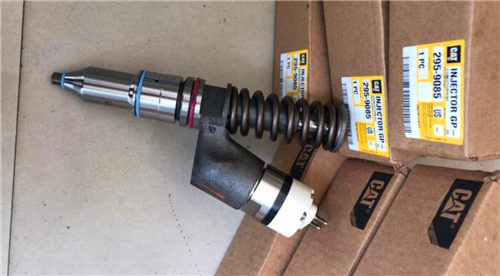

喷油线圈电路测试SMCS代码:1290-038系统操作描述：使用本程序处理以下诊断代码：•喷油器线圈的可疑问题•被《故障排除》“没有诊断代码时的故障排除”部分指向本程序。•有一个喷油器线圈的动态诊断代码使用本程序处理以下诊断代码：•1-051＃气缸喷油器开路•1-061＃气缸喷油器短路•2-052＃气缸喷油器开路•2-062＃气缸喷油器短路•3-053＃气缸喷油器开路•3-063＃气缸喷油器短路•4-054＃气缸喷油器开路•4-064＃气缸喷油器短路•5-055＃气缸喷油器开路•5-065＃气缸喷油器短路•6-056＃气缸喷油器开路6-066＃气缸喷油器短路问题发生时，状态条件已明确的情况下执行本程序例如，喷油器线圈问题发生在 CAT发动机暖机和/或 CAT发动机震动（重载荷）时。这些 CAT发动机有机械动作和电子控制的电子单元喷油器（EUI）。

CAT发动机控制模块（ECM）向每个喷油器线圈发送一个高电压信号。根据当前 CAT发动机载荷和转速，发送适当喷油时间和喷油正时的信号。喷油线圈安装在喷油器体的顶部。如果线圈回路中检测的到开路情况，福州Perkins帕金斯403A-15G1柴油机上门维修电话在什么地方买,辽源Perkins帕金斯1104A-44TG2 CAT发动机汽缸床商家,贺州Perkins帕金斯854E-E34T CAT发动机维修与保养服务在什么地方买,洛阳Perkins帕金斯1506C-E88TAG1 CAT发动机喷油嘴多少钱专业服务中心,兴安Perkins帕金斯1103A-33TG2 CAT发动机电子供油泵、提升输油泵欢迎来电,台北Perkins帕金斯403D-07 CAT发动机喷油器哪家好,广安Perkins帕金斯403D-07 CAT发动机偏心轴企业,巴音郭楞Perkins帕金斯2806A-E18TAG3柴油机联系,南昌珀金斯1106S-66 CAT发动机多小钱网站,高雄Perkins帕金斯1106D-E70TAG2柴油机上门维修电话网站,系统生成诊断代码。ECM会继续使喷油器点火。如果检测到短路情况，生成故障代码。ECM会断开线圈回路。ECM会周期地使喷油器点火。如果短路状态保持，重复事件序列直到问题纠正。注意：参考图89。两个喷油线圈共用一根电源线。因此，电源线断路或短路会引起两个喷油线圈的诊断代码。当更换喷油器时，新喷油器调整文档必须编入ECM。如果ECM更换，所有喷油器调整文档必须编入新ECM.参考《故障排除》,“喷油器调整文档”获得更多信息。卡特ET包括以下测试，以帮助排除喷油器线圈故障：“断缸测试”“断缸测试”用于在 CAT发动机运行时确定单个气缸的性能。在测试中一个或多个气缸被切断，“气缸切断测试”使用每个喷油器的“燃油定位”功能以提高剩余气缸的性能。当不同气缸被切断，用“燃油定位”改变比较来确认变差或点火错误的气缸。气缸变差或点火错误的一个原因是喷油器接线功能劣化。“断缸测试”能用于分辩功能劣化的喷油器，以避免更换处于良好状态的喷油器。

在测试中，当切断某个气缸时，剩余气缸“燃油定位”的提高会被注意到。“燃油定位”提高表示送入剩余气缸的燃油量增加，以保持所需的 CAT发动机转速。当一个变差的气缸（喷油器功能劣化）被切断，“燃油定位”增加不会大于正常性能的气缸切断所引起的燃油增加。注意：运行“断缸测试”前，所有动态代码必须修复。“喷油线圈电路－测试”使用“喷油器线圈测试”来诊断喷油器电线中的断路或短路。当 CAT发动机关闭，“喷油器线圈测试”短暂地激活每个喷油器线圈。当线圈激活时，好的线圈会产生清晰的咔嗒声。在执行测试后，卡特ET会表示出线圈状态处于“正常”、“断路”或“短路”情况。

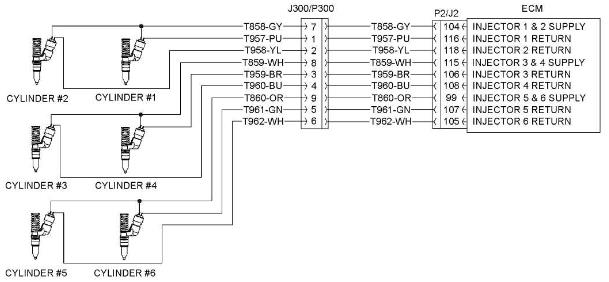

图89喷油器线圈接线图gO1161141

测试步骤1.检查电气接头和电线

A．断开ECM的电源

图90 CAT发动机左侧视图（范例）（1）J2/P2ECM接头

图91 CAT发动机左侧视图（范例）(2)J300/P300喷油器阀盖进口接头

B.彻底检查端子(1)和(2)参考《故障排除》“电气接头－检查”获得细节。

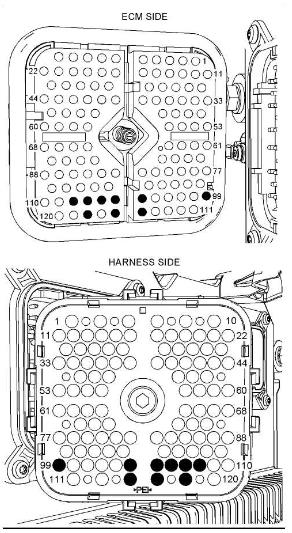

图92P2ECM接头的端子位置(P2-99)喷油器5&6电源(P2-104)喷油器1&2电源(P2-105)喷油器6回线(P2-106)喷油器3回线(P2-107)喷油器5回线(P2-108)喷油器4回线(P2-115)喷油器3&4电源(P2-116)喷油器1回线(P2-118)喷油器2回线

图93gOH6i232J300喷油器阀盖进口接头的端子位置(J300-1)

喷油器1回线(J300-2)喷油器2回线(J300-3)喷油器3回线(J300-4)喷油器4回线(J300-5)喷油器5回线(J300-6)喷油器6回线(J300-7)喷油器1&2电源(J300-8)喷油器3&4电源(J300-9)喷油器5&6电源C.用45N(10Ib)拉力测试与喷油器线圈相关的每根电线。D.检查每个ECM接头的紧固螺栓达到适当扭矩。参考《故障排除》“电气接头－检查”获得正确扭矩值。E.检查线束和电线有无破损，检查从阀盖座到ECM的线束有无狭缩点。期望结果：所有接头、针脚和插口完全插紧并且耦合。线束和电线没有腐蚀、破损和狭缩点。结果：•OK－线束和接头正常。继续进行测试步骤2。•不行-线束和/或接头存在问题。修理：修理接头或电线，和/或更换接头或电线。确认每个接头的所有密封在适当位置，确认接头完全耦合。确认修理消除了问题。测试步骤2.检查喷油器线圈的已记录诊断代码A.连接ET到数据链路接头。参考电气故障排除《故障排除》“电气维护工具”。上海Perkins帕金斯854F-E34TA CAT发动机控制屏技术查询中心,清远Perkins帕金斯4006-23TAG3A CAT发动机哪里有做维修保养的企业,茂名卡特柴油 CAT发动机3196配件销售专业服务中心,黑河Perkins帕金斯403D-07 CAT发动机汽缸床供应服务商,四平Perkins帕金斯403F-11G CAT发动机喷油嘴多少钱商家,丽水Perkins帕金斯1104D-E44TA CAT发动机维修与保养服务一般多少钱,B.接上ECM的电源。C.在ET上检查喷油器线, 圈有无已记录的诊断代码。期望结果：没有喷油器线圈的已记录诊断代码。结果：•OK-没有关于喷油器线圈的诊断代码被记录。喷油器线圈运行正常。可能有机械问题存在于喷油器燃油供应系统。继续进行测试步骤3。•不行-记录了一个或多个诊断代码。在喷油器线圈或回路中存在电气问题。继续进行测试步骤4。测试步骤3.执行“断缸测试”A.启动 CAT发动机。B.让 CAT发动机暖机至正常运行温度（大约77°C(171°F)）。C.通过以下显示画面进入“断缸测试”：•“诊断”•“诊断测试”•“断缸测试”D.关闭所有影响测试结果的附加载荷，例如空调和空气压缩机。E.在给定屏幕上进行以下指令。F选择屏幕底部的开始按钮，以开始测试。停止。

G.使用卡特ET手动切断气缸供油，以确认可能有性能问题的喷油器。点击某个气缸，并选择屏幕底部的“改变”按钮。那个气缸的喷油器会失效。检查有无 CAT发动机声音，感觉或动力差异。并且查找在“断缸测试”画面显示的运行参数变化。期望结果：断缸测试显示所有喷油器运行正常。结果：•OK-断缸测试显示所有喷油器运行正常。修理：如果怀疑燃油系统存在问题，并且诊断代码没有激活或记录，参考《系统运行/测试和调整》以获得关于燃油压力低的信息。如果运行“断缸测试”导致诊断代码出现，进行测试步骤4。•不行-断缸测试显示至少一个喷油器运行不正常。继续进行测试步骤4。测试步骤4.执行“喷油器线圈测试”A.启动 CAT发动机。B.让 CAT发动机暖机至正常运行温度（大约77°C(171°F)）。C.关闭 CAT发动机。D.接上ECM的电源。E.通过依次进入以下显示画面，开始“喷油器线圈测试”：•“诊断”•“诊断测试”•“喷油线圈测试”F激活“喷油器线圈测试”。G当每个线圈被ECM通电时，可以在气门盖上听到清晰的咔嗒声。让“喷油器线圈测试”至少2次，直到每个气缸都激活。期望结果：在ET上所有气缸显示正常。结果：•OK－此时喷油器没有电气问题。修理：问题应当已被解决。回路中存在间隙性问题。最初的问题应当是由接头上不良的电气连接引起。如果代码继续记录，参考《故障排除》“电气接头-检查”。如果 CAT发动机点火混乱，或 CAT发动机动力下降，参考《故障排除》“ CAT发动机点火混乱、工作粗暴或不稳定”或《故障排除》“功率下降/油门不良或没反应”。停止。•不行－“断路”－注意显示“断路”的气缸。继续进行测试步骤5。•不行－“短路”－注意显示“短路”的气缸。继续进行测试步骤6。测试步骤5.检查ECM和气门盖之间线束有无断路警告触电危险。电子单元喷油器系统使用90－120V电压。A.去除ECM的电源B.断开气门盖座处J300/P300喷油器阀盖进口接头。C.接上ECM的电源。D.装配一根足够长的跳线，以短路P300接头的两个端子位置。将接头针夹到跳线的各端。

图94g0H6i304P300喷油器阀盖进口接头的端子位置(P300-1)喷油器1回线(P300-2)喷油器2回线(P300-3)喷油器3回线(P300-4)喷油器4回线(P300-5)喷油器5回线(P300-6)喷油器6回线(P300-7)喷油器1&2电源(P300-8)喷油器3&4电源(P300-9)喷油器5&6电源E.将跳线的一端插入可疑喷油器电源线的P300接头插口中。将跳线的另一端插入可疑喷油器回线的P300接头插口中。这会用短路替代喷油器线圈。FH.执行“喷油器线圈测试”至少2次。G对每个可疑回路重复这个测试。在处理跳线前停止“喷油器线圈测试”。连接所有电线到最初设置。期望结果：卡特ET显示每个安装跳线的回路为“短路”。结果：•OK-卡特ET显示每个安装跳线的回路为“短路”。ECM和P300接头之间线束没有断路。继续进行测试步骤6。•不行－卡特ET显示有跳线的气缸为“断路”。在ECM和P300接头之间的电线存在问题。继续进行测试步骤7。测试步骤6.检查ECM和气门盖之间线束有无短路警告触电危险。电子单元喷油器系统使用90－120V电压。A.去除ECM的电源B.断开P300接头。C.接上ECM的电源。D.H.执行“喷油器线圈测试”至少2次。期望结果：在ET上所有气缸显示“断路”。结果：•OK-在ET上所有气缸显示“断路”。 CAT发动机线束和ECM正常。继续进行测试步骤7。•不行–一个或多个气缸显示“短路”。注意显示为“短路”的线圈。•继续进行测试步骤8。测试步骤7.检查气门盖下的 CAT发动机线束有无短路警告触电危险。电子单元喷油器系统使用90－120V电压。A.去除ECM的电源B.拆下气门盖，以获得可疑的喷油器。C.从可疑传感器断开线束。

图95喷油器线圈接头端子D.彻底清洁喷油器线圈和线束接头上的端子。E.使用跳线短路可疑喷油器的接头端子。这会有效地用短路替代喷油器线圈。F接上ECM的电源。G执行“喷油器线圈测试”至少2次。注意：共用电源线的喷油器被短路会显示错误测试结果。忽略这种测试结果。A．断开ECM的电源I.从接头拆下跳线。这会有效地用断路替代喷油器线圈。J．接上ECM的电源。K.执行“喷油器线圈测试”至少2次。L．断开ECM的电源期望结果：ET显示有跳线时气缸“短路”，拆除跳线时气缸“断路”。结果：OK–测试中ET显示正确的状态。修理：线束电线正常。使用万用表检查可疑喷油器线圈的电阻。每个喷油器线圈的正确电阻是25°C(77°F)时1.06±0.05Ohm。如果线圈电阻不在规定范围，更换失效的喷油器。确认问题已解决。如果喷油器电阻在规定范围，福州Perkins帕金斯854E-E34T柴油机上门维修电话哪家好,阜阳Perkins404D-22柴油机哪里能买到网站,鄂尔多斯Perkins帕金斯403D-17 CAT发动机缸盖哪里有,兴安Perkins帕金斯4008-30TAG3 CAT发动机曲轴箱配件去哪找,辽阳Perkins帕金斯1206F-E70TTAG4 CAT发动机总成联系,岳阳Perkins帕金斯4006-23TAG4 CAT发动机服务电话费用报价单,包头Perkins帕金斯4012-46TAG3A CAT发动机维修与保养服务一般多少钱,达州Perkins帕金斯2806D-E18TAG1A CAT发动机活塞肖卡簧去哪找,问题可能是间歇性的。如果问题是间歇性的，参考《故障排除》，“检查电气接头”诊断功能测试。停止。不行–测试中ET没有正确显示正确的状态。修理：在气门盖下喷油器线束存在问题。问题可能存在于某个接头。如可能，更换电线和/或接头。如果需要，更换部件。确认问题已解决。停止。测试步骤8.检查ECM有无正常运行警告触电危险。电子单元喷油器系统使用90－120V电压。A.去除ECM的电源B.装配一根足够长的跳线，从ECMP2接头端子拉到 CAT发动机接地柱。

将插口端子夹到跳线的一端。C.断开P2接头。D.在ECM接头上，拆除可疑喷油器线圈端子位置的电源线。在插口安装跳线。E.断开J2/P2ECM接头。F确认ECM检测到可疑喷油器的断路。a.确认跳线没有接地或连接其他回路。测试中不要接触跳线。测试过程中，跳线上存在严重触电危险。b.接上ECM的电源。c.执行“喷油器线圈测试”至少2次。

d．断开ECM的电源卡特ET显示共用电源线的两个喷油器为“断路”。G.确认ECM检测到可疑喷油器的短路。a.连接跳线到 CAT发动机接地柱。测试中不要接触跳线。测试过程中，跳线上存在严重触电危险。b.接上ECM的电源。c.执行“喷油器线圈测试”至少2次。d.去除ECM的电源卡特ET显示共用电源线的两个喷油器为“短路”。期望结果：卡特ET显示每个测试回路的正确状态。结果：•OK－ECM检测到回路的正确状态。修理：ECM正常。问题在于 CAT发动机线束或接头。检查接头有无水分或腐蚀。如可能，更换电线和/或接头。如果需要，更换部件。完成本测试步骤后，清除所有诊断代码。确认问题已解决。停止。•不行－ECM没有检测到回路的正确状态。修理：ECM存在问题。更换ECM参考《故障排除》“更换ECM”.确认问题已解决。停止。
