飞轮飞轮壳表面、轴向、径向、偏心率的检测方法与标准参数卡特彼勒CAT

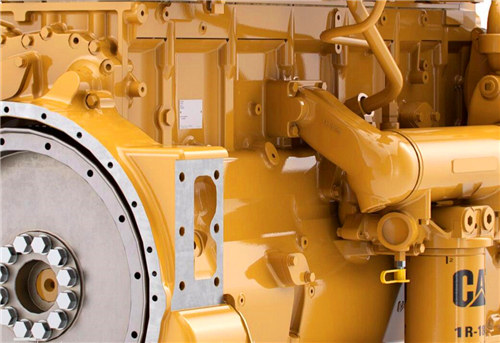

飞轮与飞轮箱

必备工具

8T5096         千分表工具组                                                1

飞轮箱表面偏心率(轴向离心率)

安装8T5096千分表工具组

如果使用了与以下方法不同的方法,一定要记住必须除去轴承间隙才能获得正确的测量值。

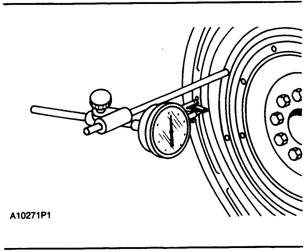

1.       在飞轮箱上固定一个千分表。千分表的铁砧必须接触到飞轮箱的表面。

2.       在每个点上读取千分表时在曲轴后部加一个力。


检查飞轮箱的表面偏转距离

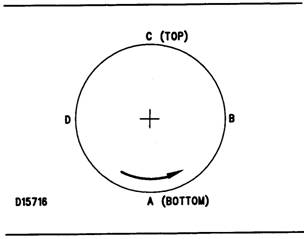

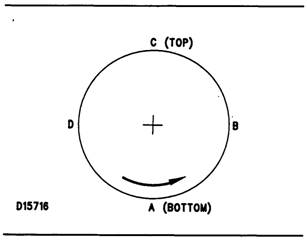

3.       在位置(A)上将千分表设置为“0”刻度。转动飞轮并分别在位置(B)、(C)和(D)处读取千分表的刻度。

4.       在所有四个位置上测量的较高值与较低值之间的差额不得超过0.38毫米(0.15英寸)。该差额是飞轮箱所允许的最大表面偏心率(轴向离心率)。

飞轮箱镗孔偏心率(径向离心率)

1.       按图所示固定千分表。千分表的铁砧必须接触到飞轮箱的表面。

2.       当千分表位于位置(C)时,调节千分表使其刻度归零。向上推动曲轴使其接触轴承顶部。在千分表测量表格中的C列第一行填写轴承间隙测量结果。


安装8T5096千分表工具组

注:填写千分表测量结果时,请使用正(+)和负(-)符号(标志)。这种符号对在表格中进行正确的计算非常必要。

3.       将步骤2中得到的测量值除以2,将结果填写在B列和D列的第一行。

4.       转动飞轮将千分表移动到位置(A)。调节千分表使其刻度归零。

5.       逆时针转动飞轮使千分表移动到位置(B)。在表格内记下测量结果。

检查飞轮箱镗孔偏心率

6.       逆时针转动飞轮使千分表移动到位置(C)。在表格内记下测量结果。

7.       逆时针转动飞轮使千分表移动到位置(D)。在表格内记下测量结果。


千分表测量结果表格

千分表位置

行数

A

B

C

D

修正轴承间隙

I

0

千分表读取值

II

0

1和行2的相加值

III

0

**

*

**

·总垂直离心率(不圆率)。

·用大的数值减去小的数值。其差就是总水平离心率。

D15721

8.       将行I和行II中的数值按照列加在一起并填入第III行中。

9.       B列和D列第III行数值中的较大值减较小值。这个结果就是水平离心率(不圆率)。C列第III行是垂直离心率。

10.   在所有离心率曲线图上找出垂直离心率与水平离心率之间的相交点。

11.   如果该相交点位于标有“合格”的区域内,这表示镗孔已经校准。如果相交点位于“不合格”区域内,必须对飞轮箱进行调节。

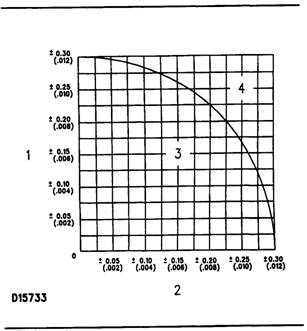

总离心率曲线图
1)总垂直离心率[毫米(英寸)]。(2)总水平离心率[毫米(英寸)]。(3)合格。(4)不合格。


飞轮表面偏心率(轴向离心率)

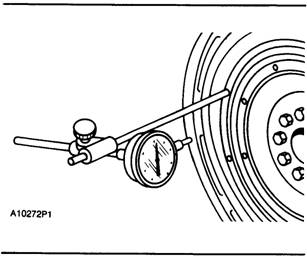

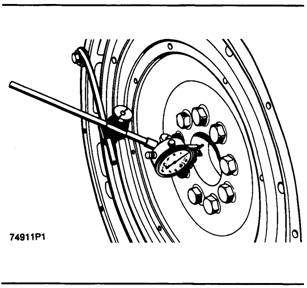

1.       按图所示安装千分表。读取千分表之前在曲轴正面加一个力。这样可以除去曲轴端隙(动程)。

检查飞轮的表面偏转距离

2.       设置千分表的刻度为零。

3.       转动飞轮并每转动90度读取一次千分表。

4.       在所有四个位置上测量的较高值与较低值之间的差额不得超过0.15毫米(0.006英寸)。该差额是飞轮所允许的最大表面偏心率(轴向离心率)。

飞轮镗孔偏心率(径向离心率)

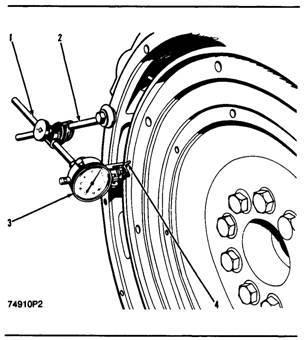

1.       安装千分表(3)并对万能附件(4)进行调节使其如图所示接触在飞轮箱上。

2.       设置千分表的该度为零。

3.       转动飞轮并每转动90度读取一次千分表。

4.       在所有四个位置上测量的较高值与较低值之间的差额不得超过0.15毫米(0.006英寸)。该差额是飞轮所允许的最大镗孔偏心率(轴向离心率)。

5.       飞轮离合器导向轴承的镗孔偏心率(离心率)不能超过0.13毫米(0.005英寸)。


检查飞轮镗孔偏心率
17H1945握杆。(27H1645握杆。(37H1942指示器。(47H1940万能附件。

检查飞轮离合导向轴承镗孔襄阳威尔逊发电机五灯板PCB650-091厂家批发,唐山威尔信柴油发电机燃油泵厂家供应,安庆Perkin发动机零配件公司,蚌埠有卖道依茨柴油机配件的吗厂家,台湾帕金斯船用柴油机供货商,莱芜perkins配件专卖店哪家买,遵义FPG帕金斯发动机配件公司,通辽三菱柴油机熄火电磁阀价位,咸阳约翰迪尔发电机配件代理商,萍乡帕金斯发动机六缸哪里买,佳木斯原装CATERPILLAR发动机配件厂家,崇左纯进口六缸帕金斯发动机配件供应,

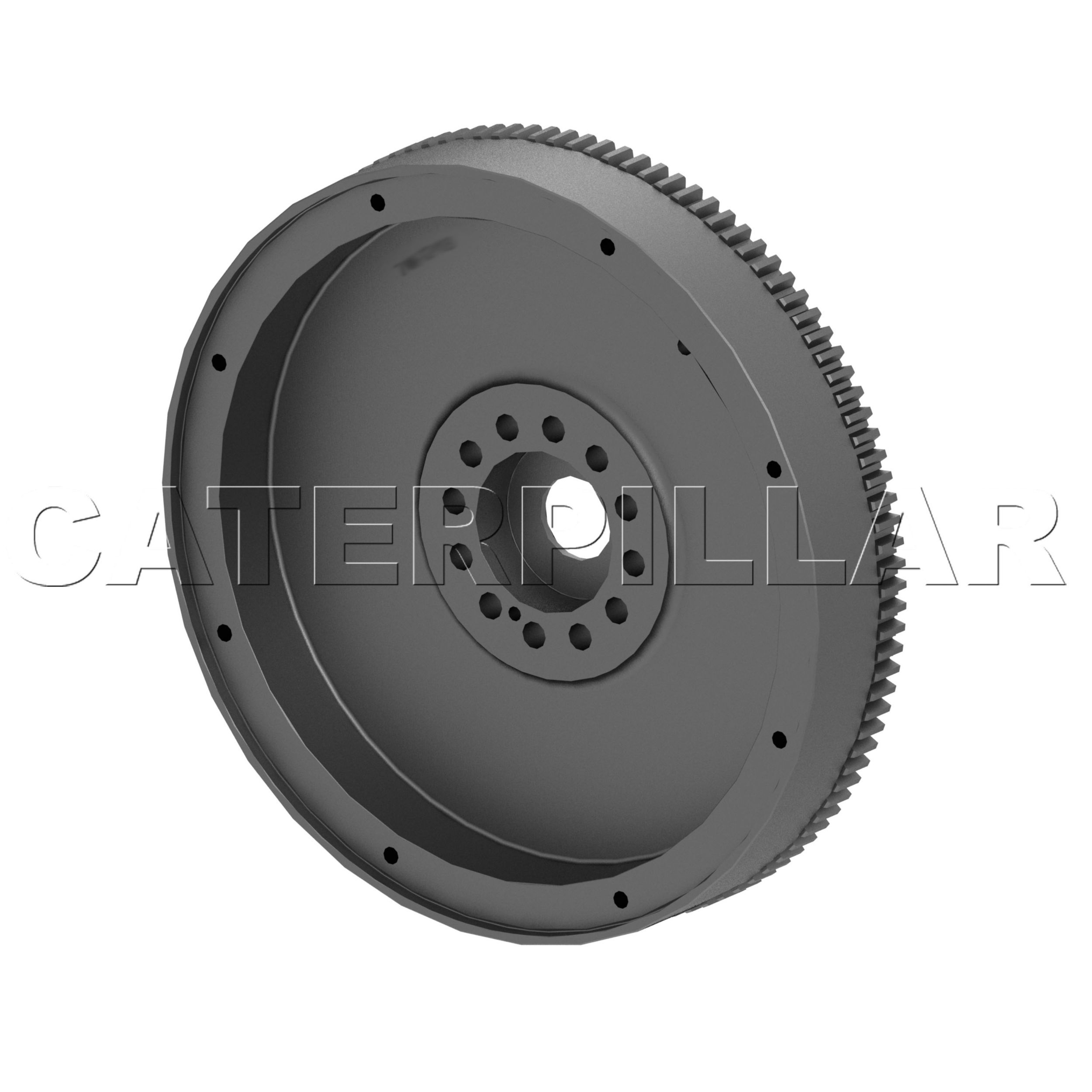

103-0712: 飞轮组件

103-0712: 飞轮组件

飞轮

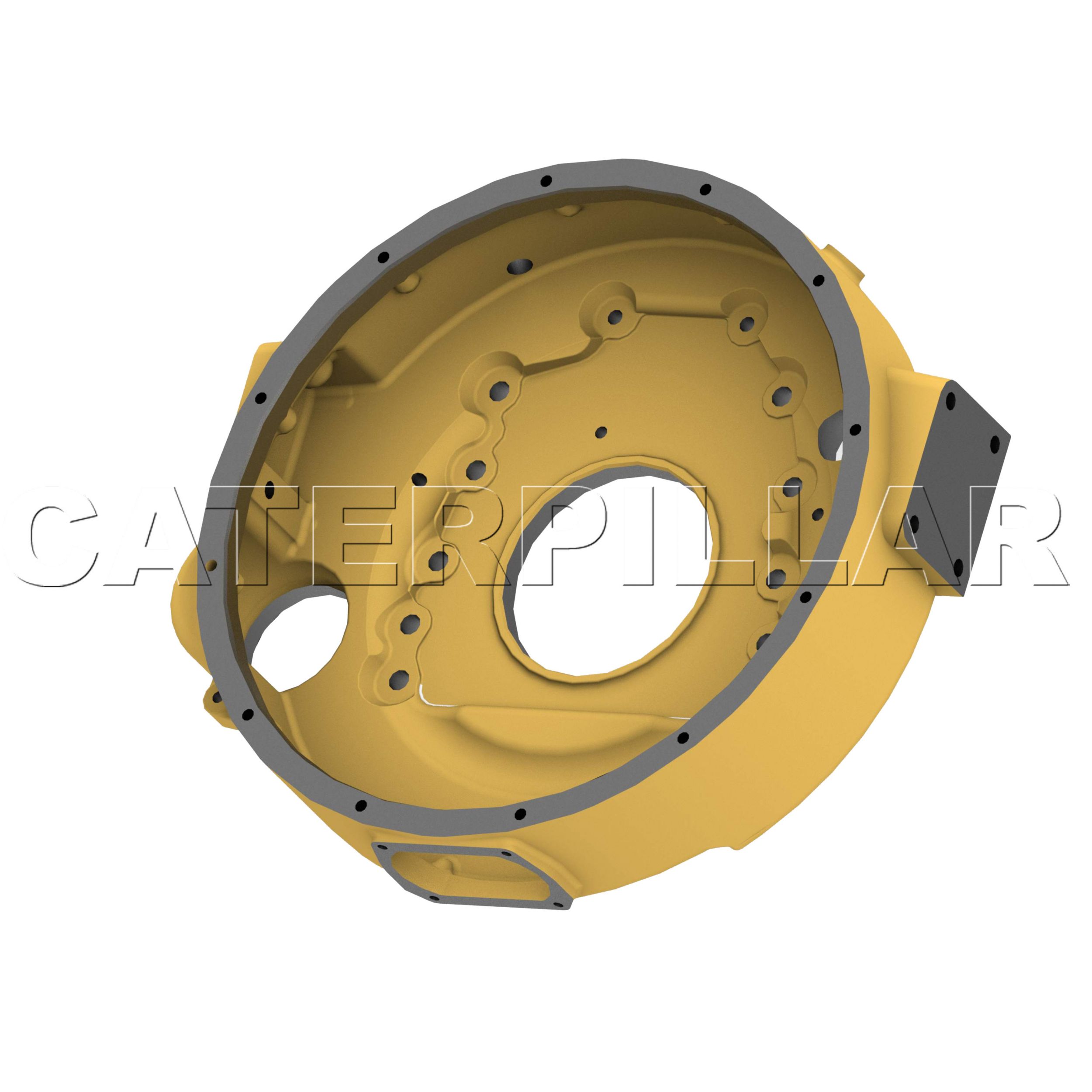

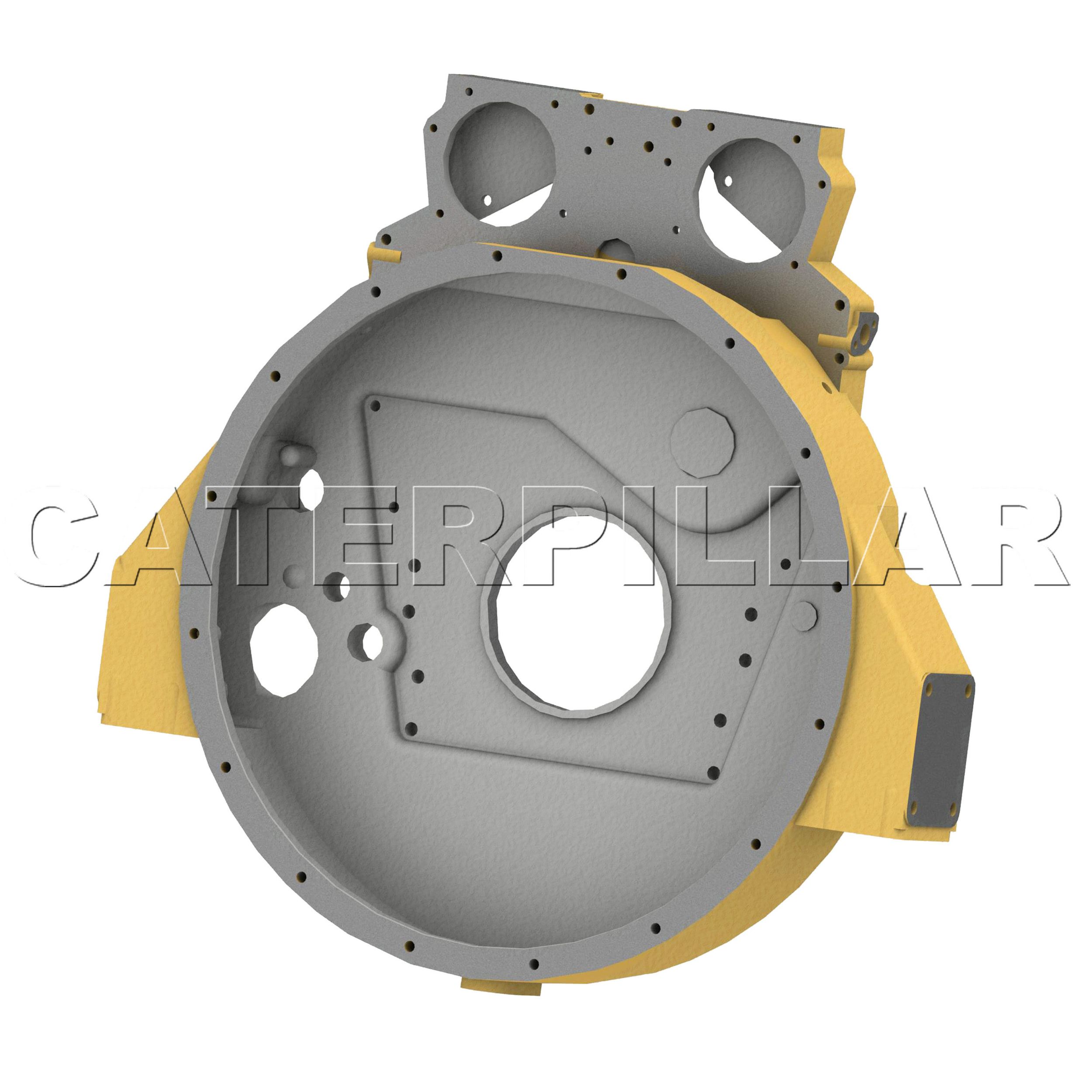

106-7598: 壳体

106-7598: 壳体

飞轮壳体

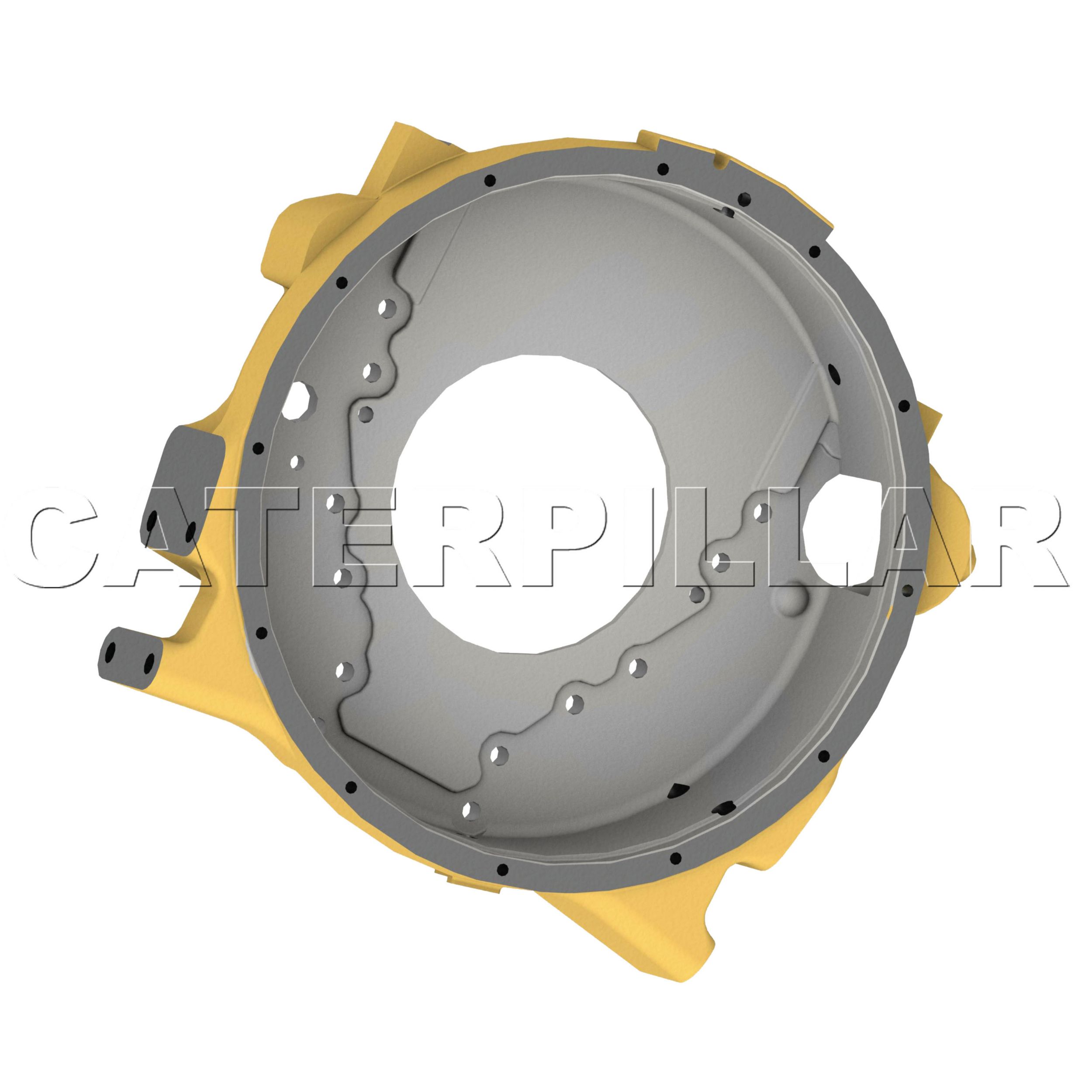

108-4744: 壳体

108-4744: 壳体

飞轮壳体

108-4758: 飞轮壳组件

108-4758: 飞轮壳组件

Cat® 飞轮壳组件

10R-9599: 轴承套件

10R-9599: 轴承套件

再制造飞轮轴承套件

10R-9600: 轴承套件

10R-9600: 轴承套件

再制造飞轮轴承套件

121-5714: 辅助齿轮

121-5714: 辅助齿轮

材料描述

Steel

146-7393: 齿轮组组件

146-7393: 齿轮组组件

材料描述

Steel

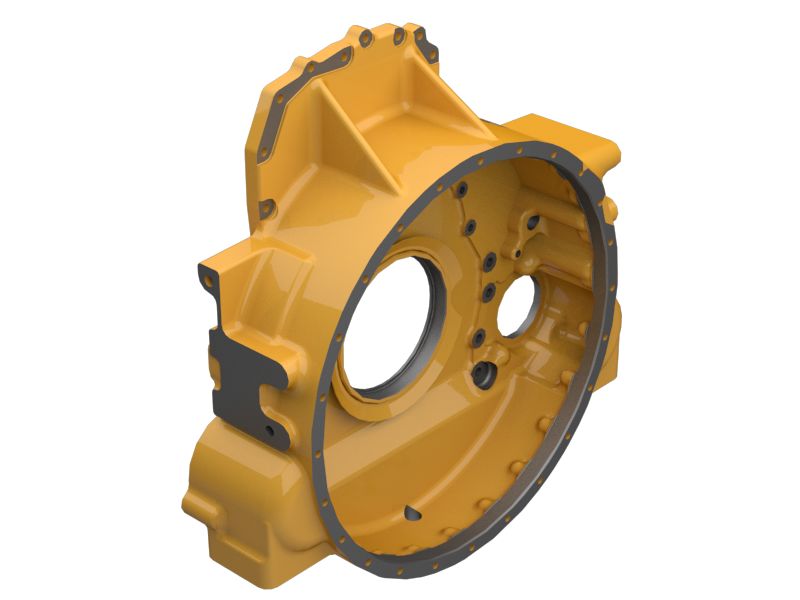

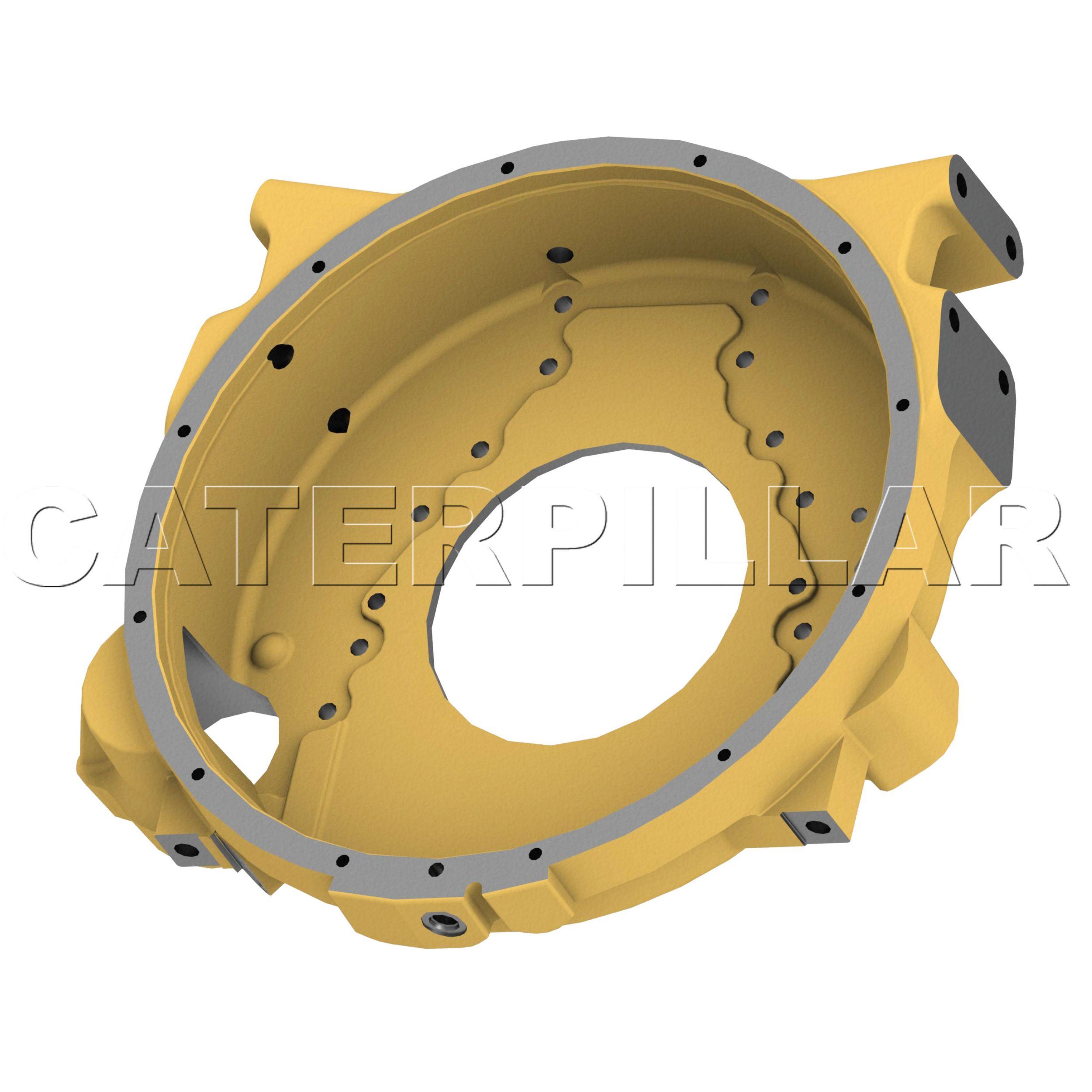

148-1973: 飞轮壳体

148-1973: 飞轮壳体

Cat®飞轮壳

160-5142: 飞轮壳体

160-5142: 飞轮壳体

Cat®飞轮壳

1N-5742: 齿轮

1N-5742: 齿轮

飞轮齿轮

1W-3136: 挡板

1W-3136: 挡板

Cat® 挡板(飞轮壳)

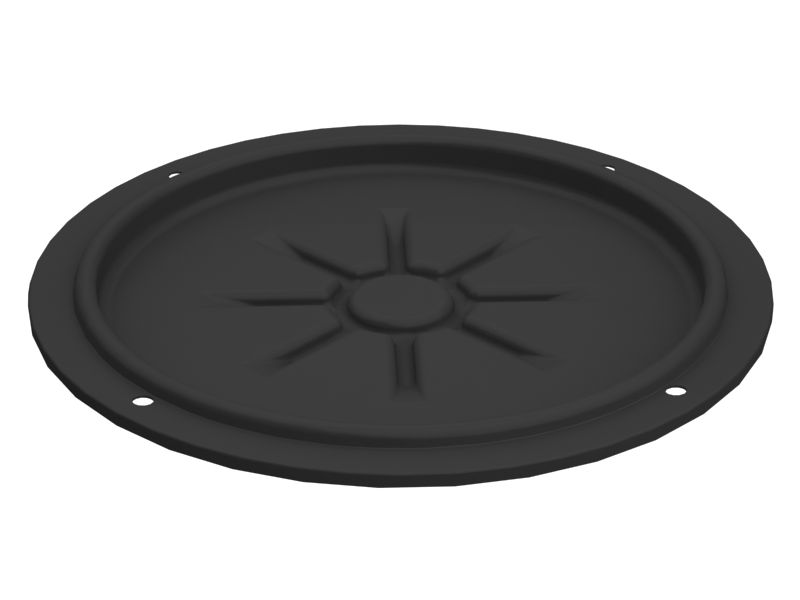

1W-6735: 飞轮壳盖

1W-6735: 飞轮壳盖

Cat® 飞轮壳盖

1W-9694: 飞轮壳体

1W-9694: 飞轮壳体

飞轮壳体

205-6788: 齿轮

205-6788: 齿轮

材料

Not Specified

220-8217: 风扇壳体组件

220-8217: 风扇壳体组件

飞轮壳体

221-9356: 飞轮组件

221-9356: 飞轮组件

飞轮

222-3089: 飞轮壳体

222-3089: 飞轮壳体

Cat®飞轮壳

223-4422: 飞轮壳组件

223-4422: 飞轮壳组件

Cat® 飞轮壳组件

223-4739: 飞轮壳体

223-4739: 飞轮壳体

Cat® 飞轮壳体(ACERT 15.2L/18.1L)

226-7635: 法兰

226-7635: 法兰

安装泵法兰

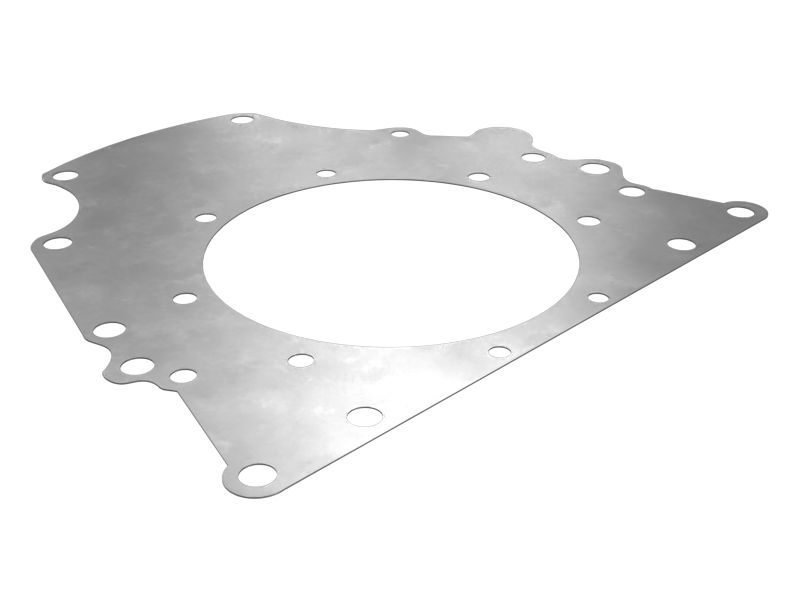

227-2573: 垫片

227-2573: 垫片

Cat® 垫片(C11)(C13)

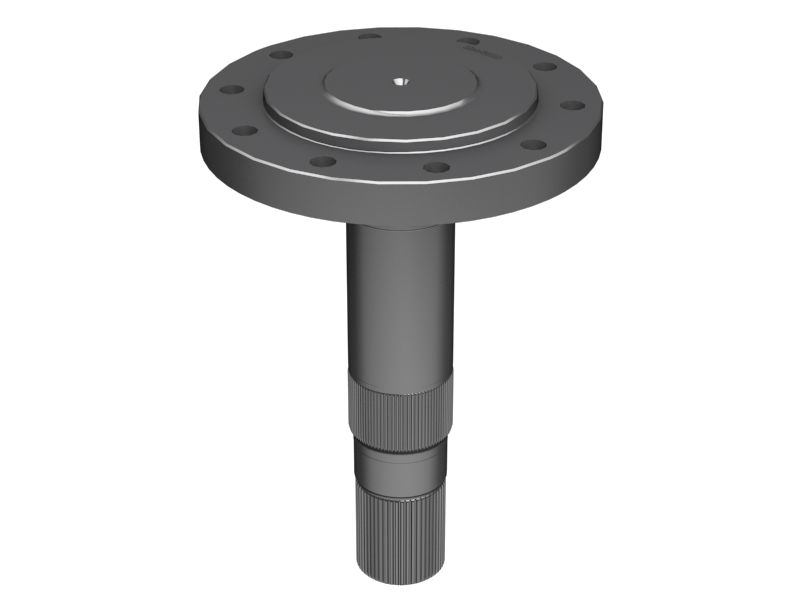

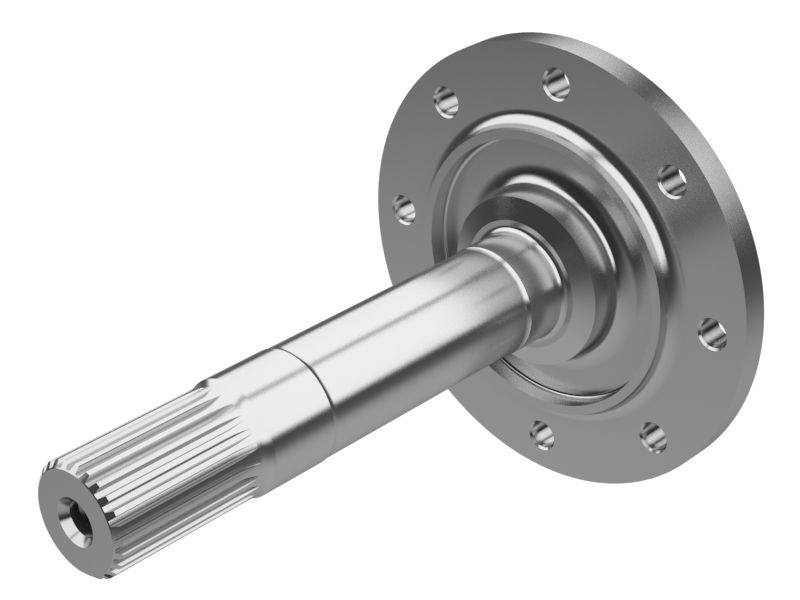

248-6225: 心轴

248-6225: 心轴

Cat® 车轮心轴(前桥)

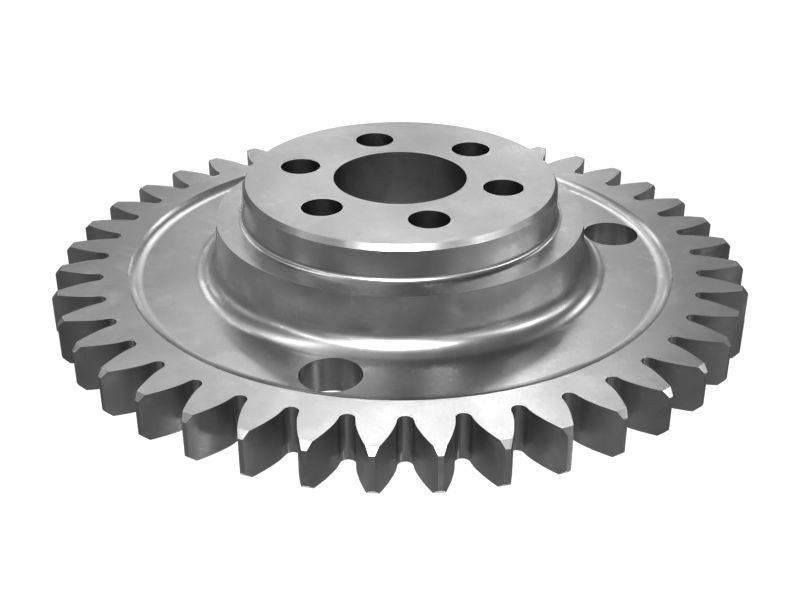

256-9650: 液压泵齿轮

256-9650: 液压泵齿轮

Cat® 正齿轮

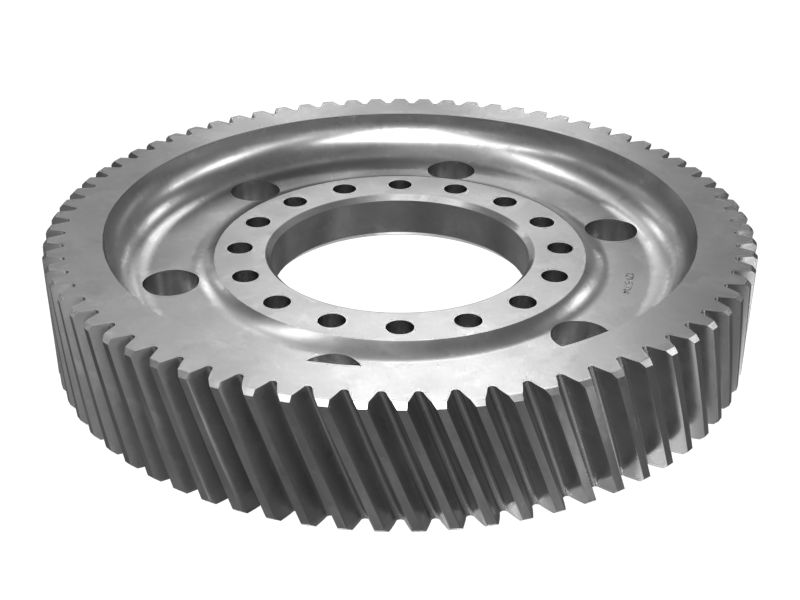

256-9651: 飞轮齿轮

256-9651: 飞轮齿轮

Cat® 飞轮齿轮

258-2954: 车轮心轴

258-2954: 车轮心轴

Cat® 车轮心轴

279-4995: YM 飞轮齿轮

279-4995: YM 飞轮齿轮

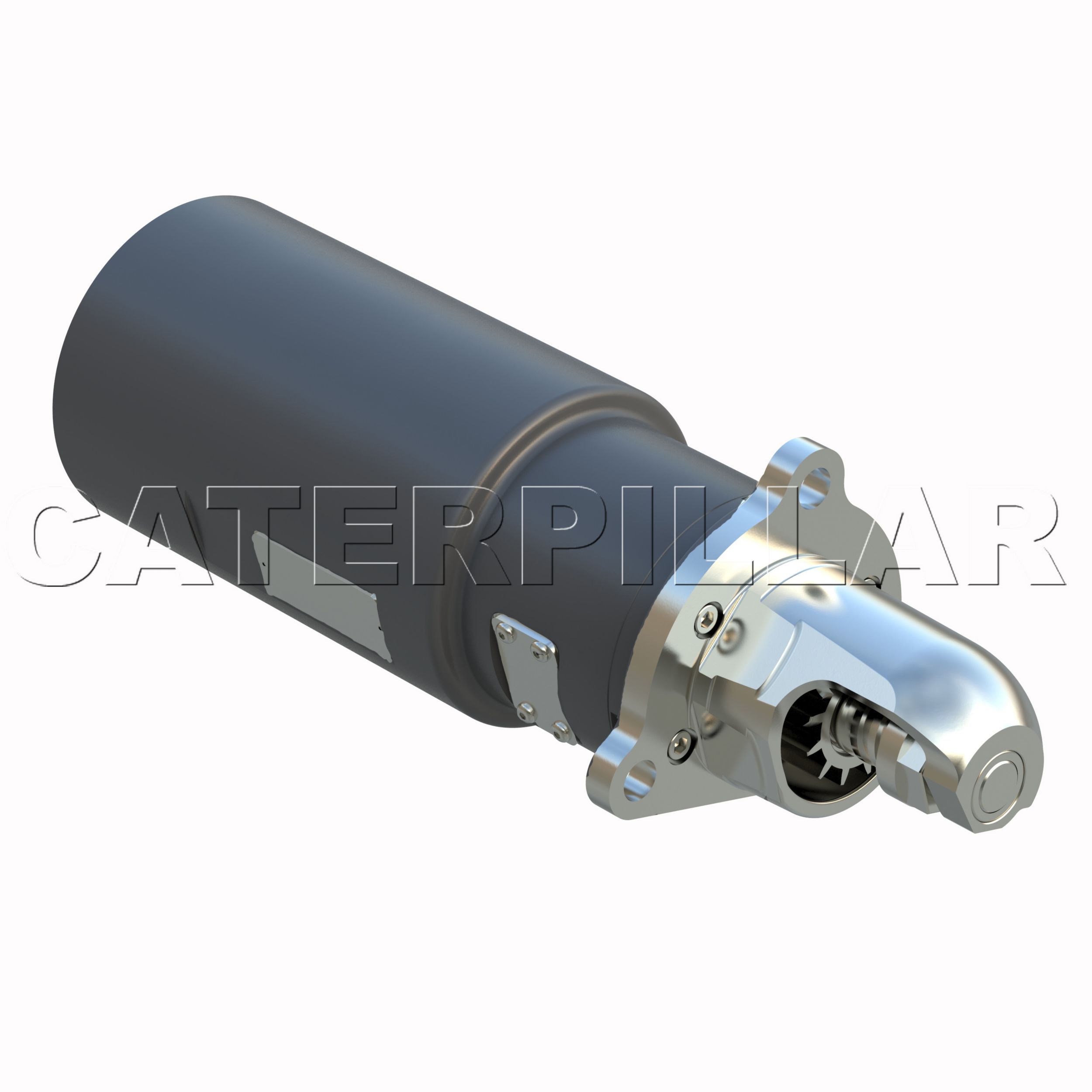

283-9812: 液压起动装置

283-9812: 液压起动装置

液压起动马达

284-5023: 车轮心轴

284-5023: 车轮心轴

Cat® 车轮心轴

324-4131: 磁性传感器

324-4131: 磁性传感器

转速传感器

4N-2514: 飞轮齿轮

4N-2514: 飞轮齿轮

Cat® 飞轮齿轮

5I-7660: 密封件组件

5I-7660: 密封件组件

飞轮壳密封件

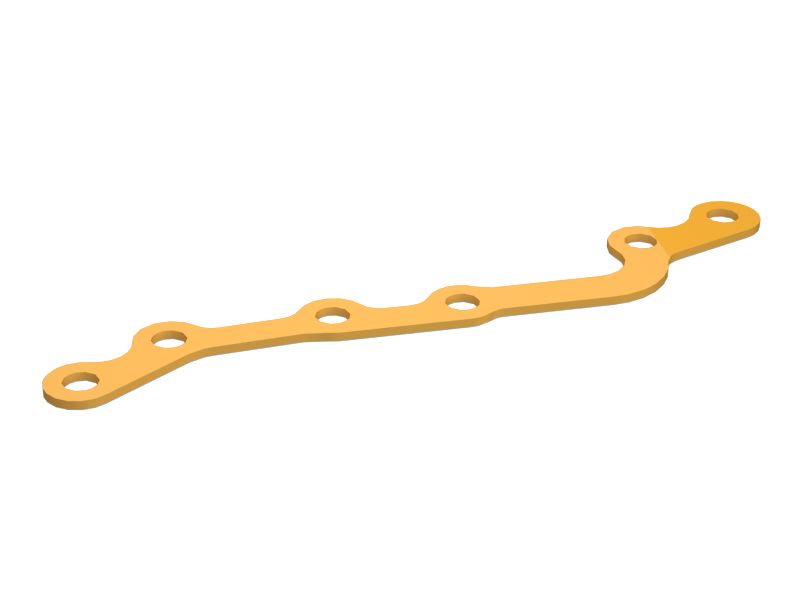

5I-7661: 垫片

5I-7661: 垫片

飞轮壳体垫片

7N-9145: 齿轮

7N-9145: 齿轮

飞轮齿轮

7N-9146: 齿轮

7N-9146: 齿轮

飞轮齿轮

7W-1248: 飞轮组件

7W-1248: 飞轮组件

Cat® 飞轮组件

7W-1250: 飞轮组件

7W-1250: 飞轮组件

飞轮

7W-5095: 飞轮齿轮

7W-5095: 飞轮齿轮

Cat® 飞轮齿轮

8N-0896: 齿轮

8N-0896: 齿轮

飞轮齿轮

9L-7870: 适配器组件

9L-7870: 适配器组件

9L-7871: 板

9L-7871: 板

9Y-5535: 齿轮

9Y-5535: 齿轮

飞轮齿轮

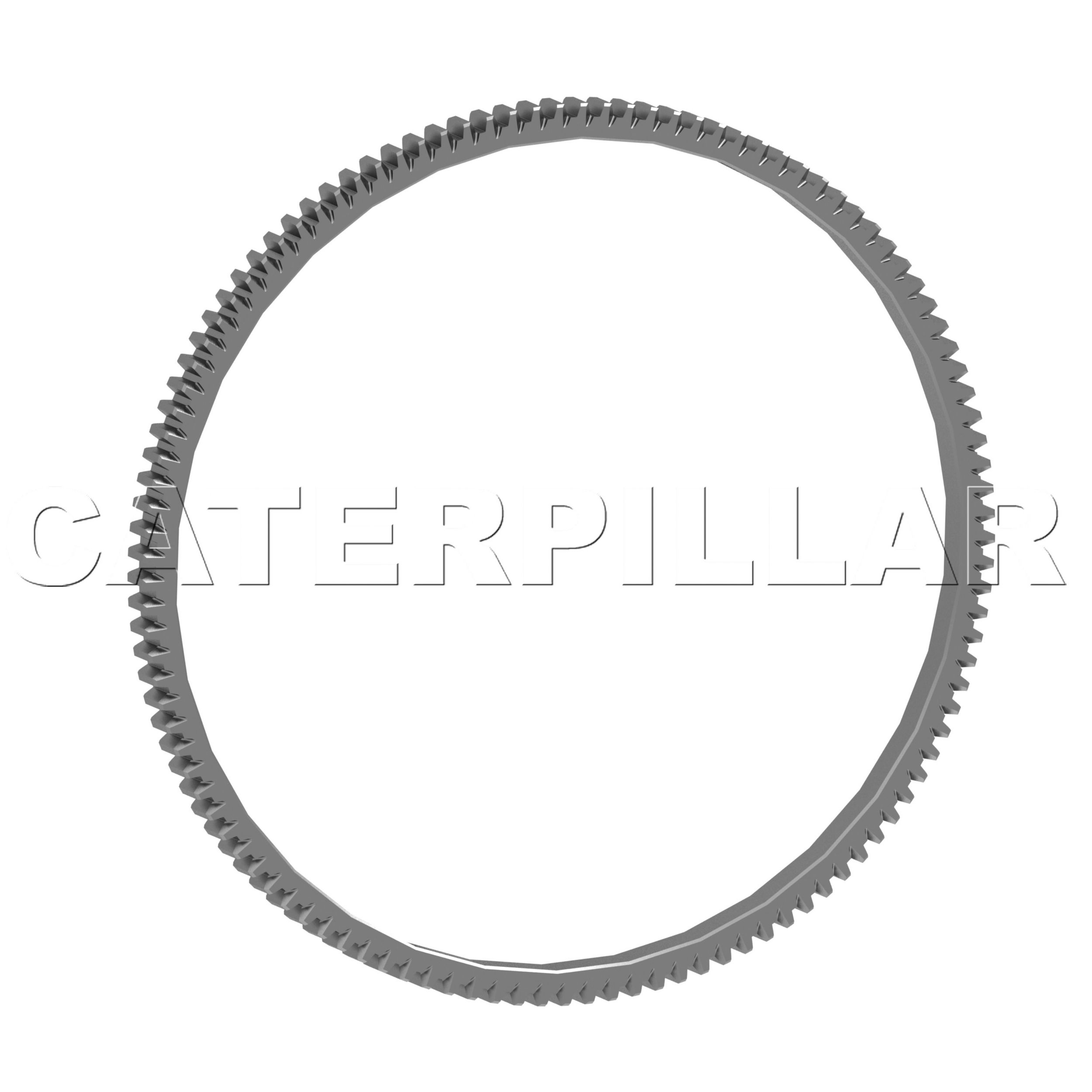

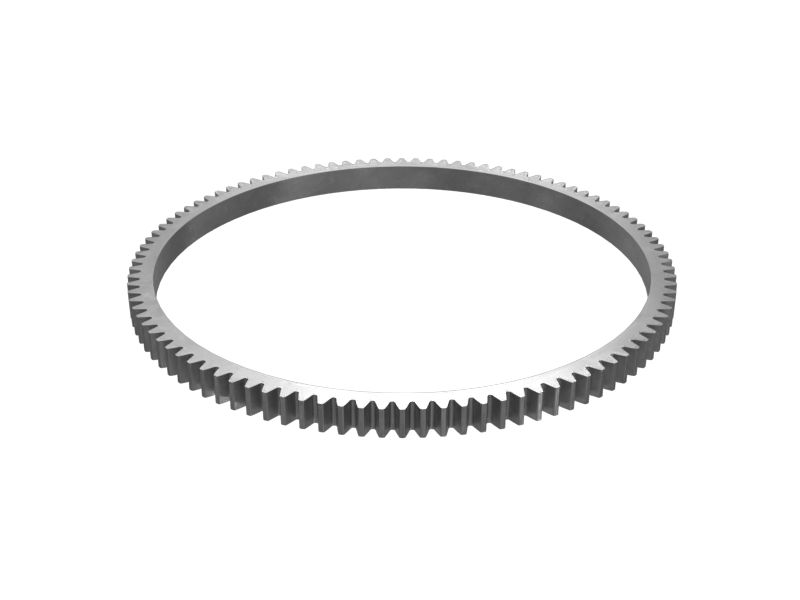

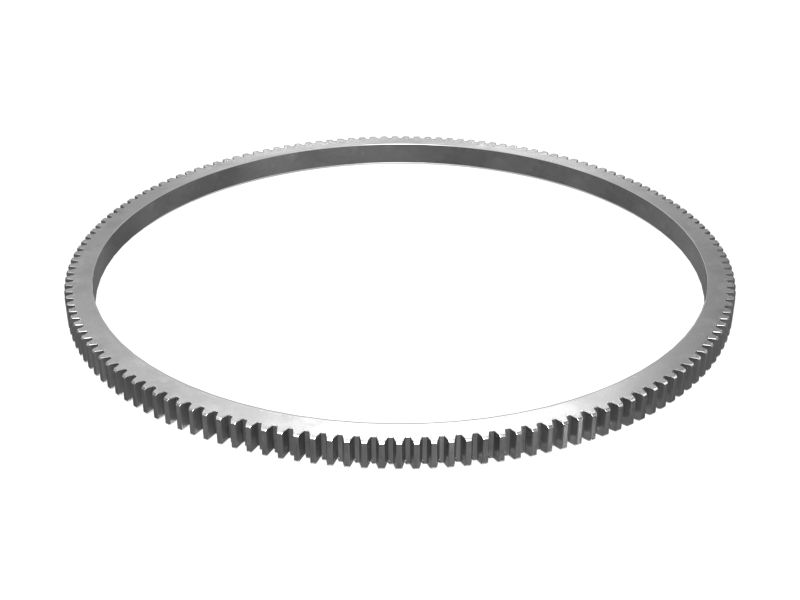

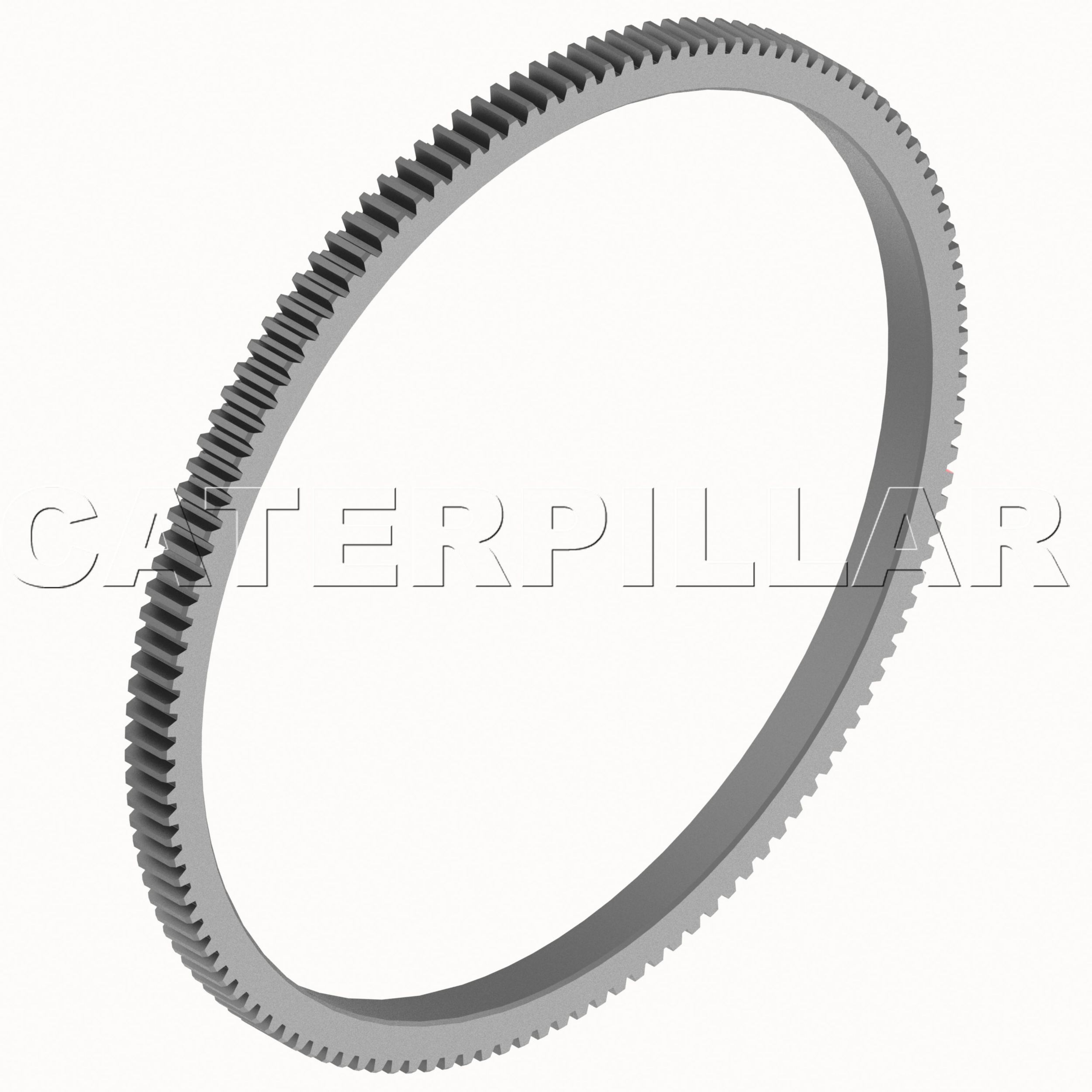

033-7687: 环

033-7687: 环

起动马达环

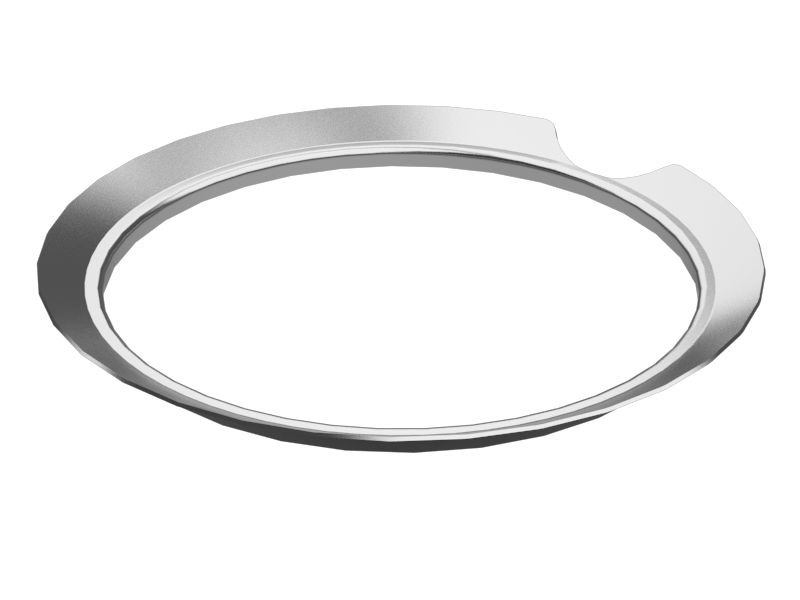

277-0118: 密封件

277-0118: 密封件

Cat® 密封件

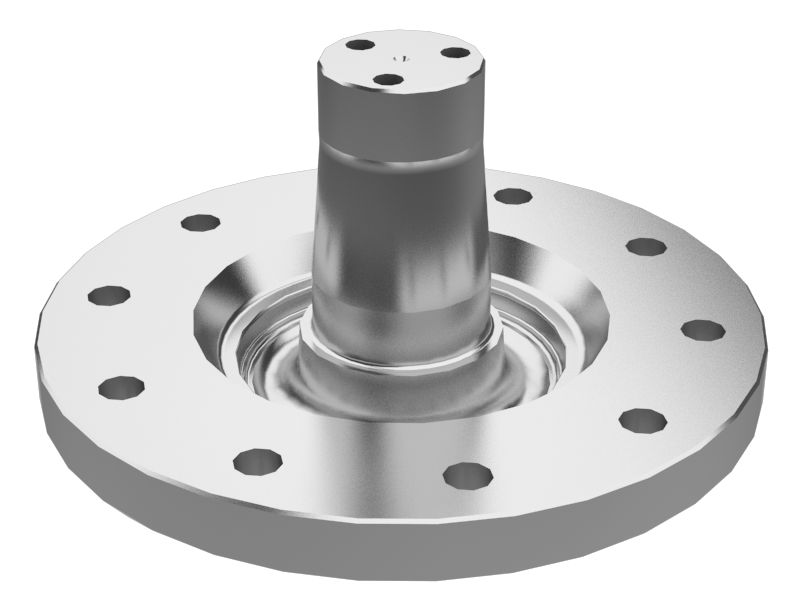

142-9024: 车轮心轴

142-9024: 车轮心轴

Cat® 车轮心轴

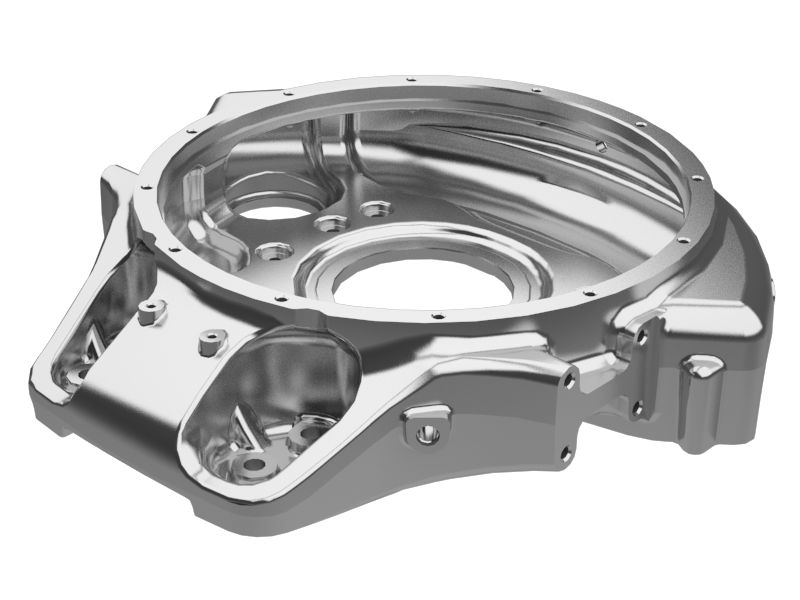

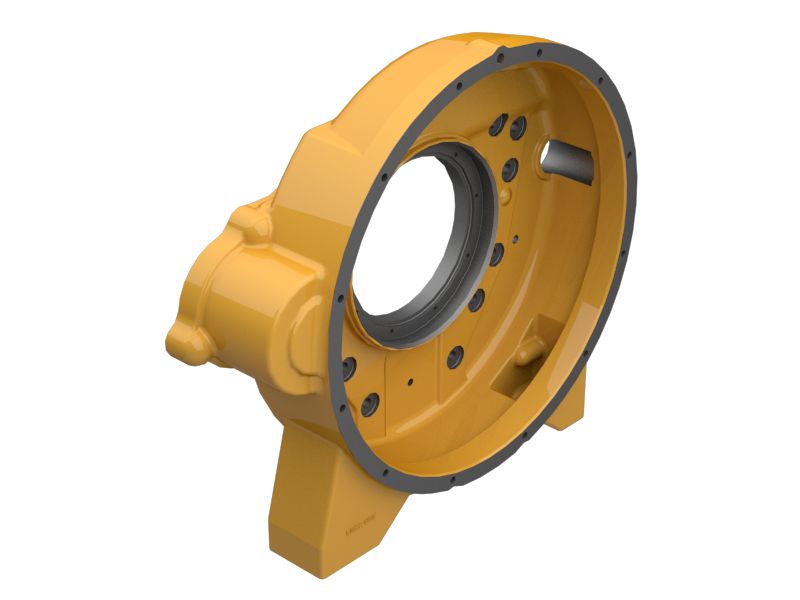

358-2283: 飞轮壳

358-2283: 飞轮壳

Cat® 飞轮壳

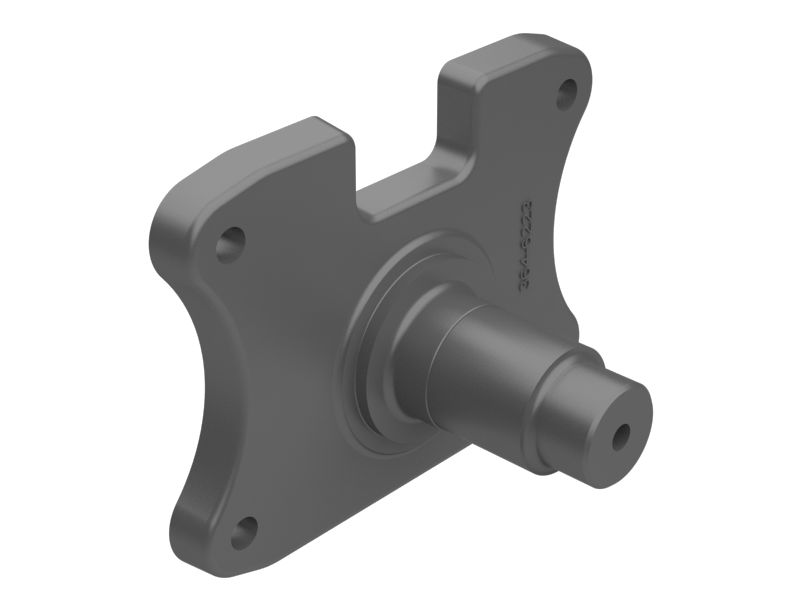

364-6223: 车轴

364-6223: 车轴

Cat® 车轴

371-0611: 风扇壳体组件

371-0611: 风扇壳体组件

飞轮壳体

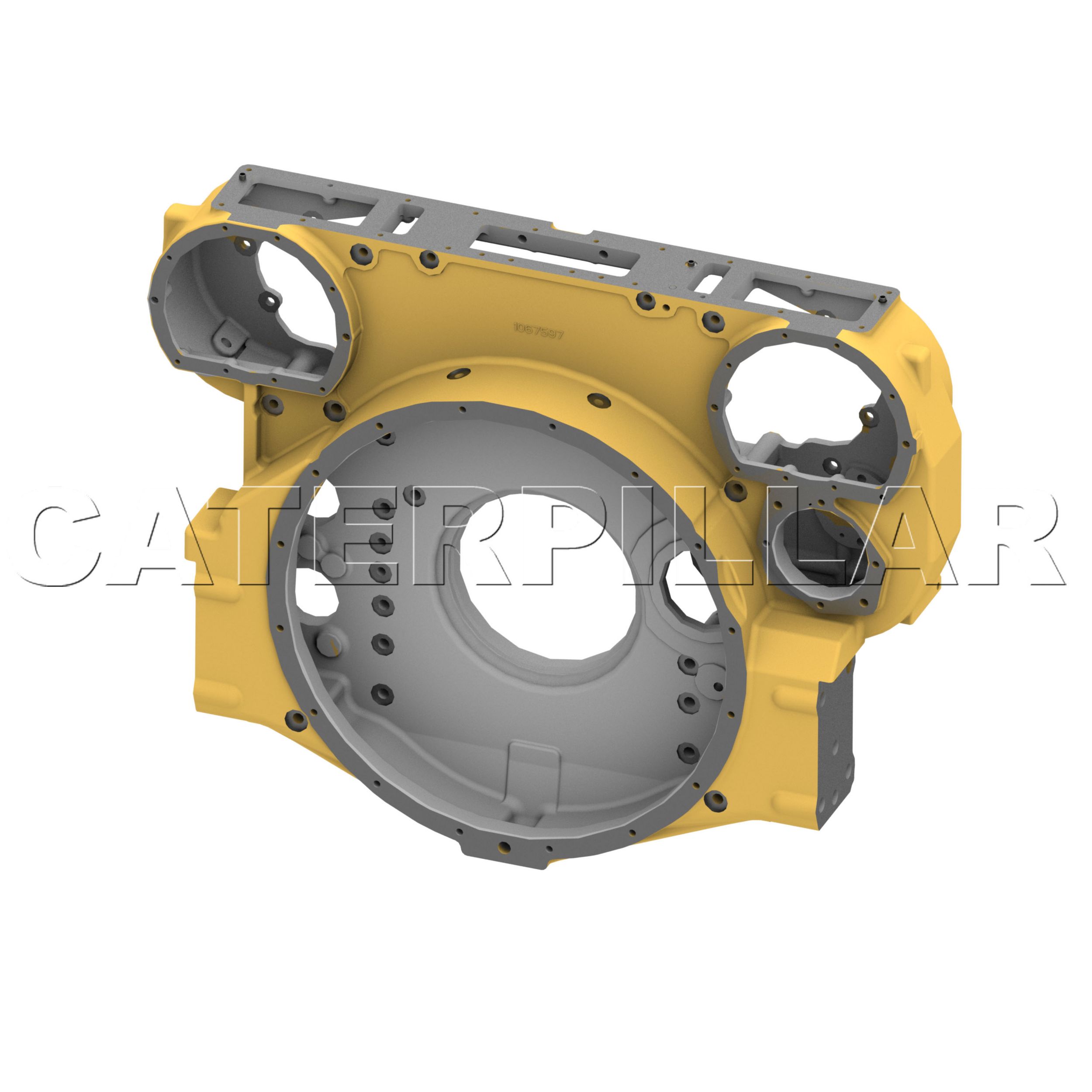

373-2103: 飞轮壳

373-2103: 飞轮壳

Cat® 飞轮壳(RHS 起动装置)

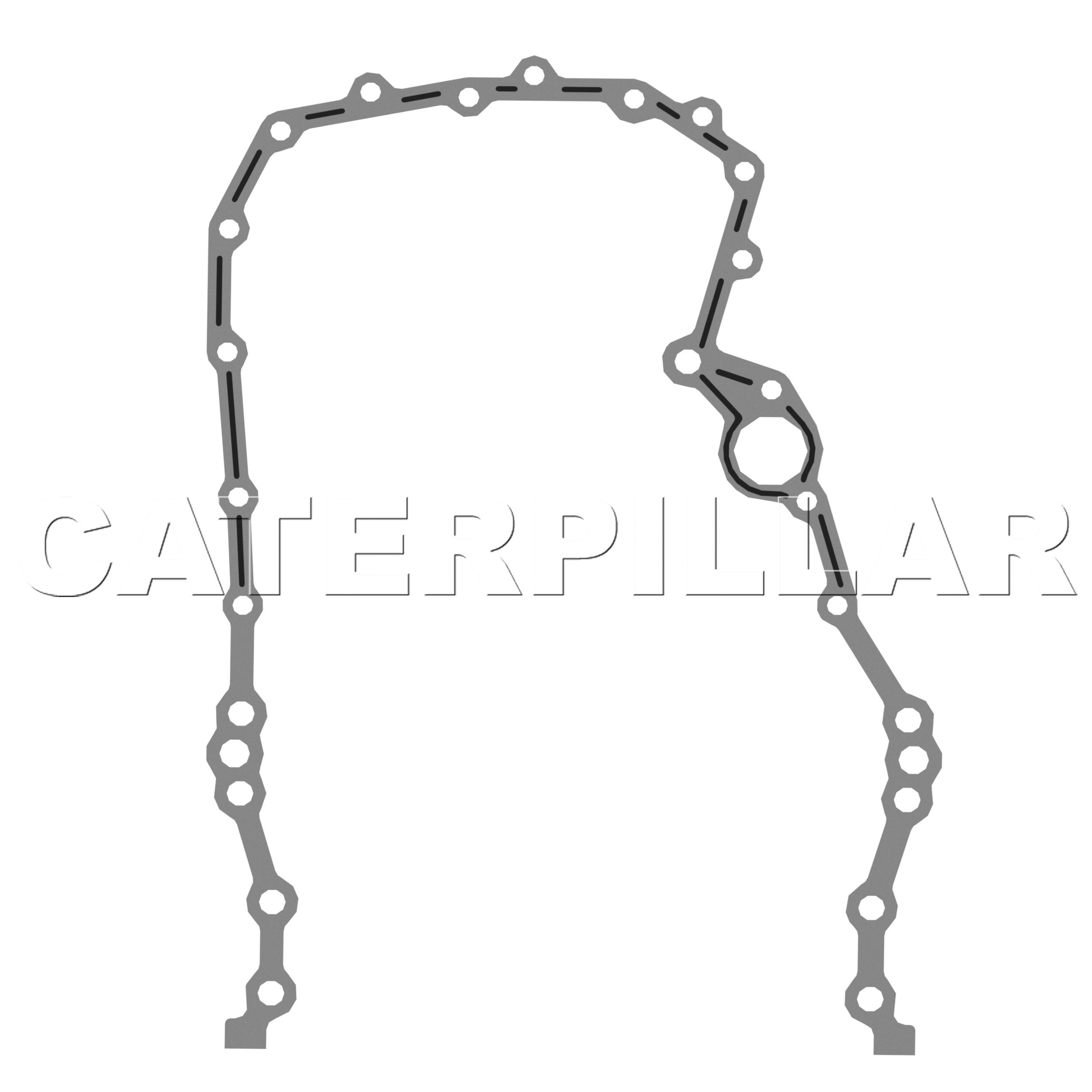

379-4433: 垫片

379-4433: 垫片

飞轮壳垫片

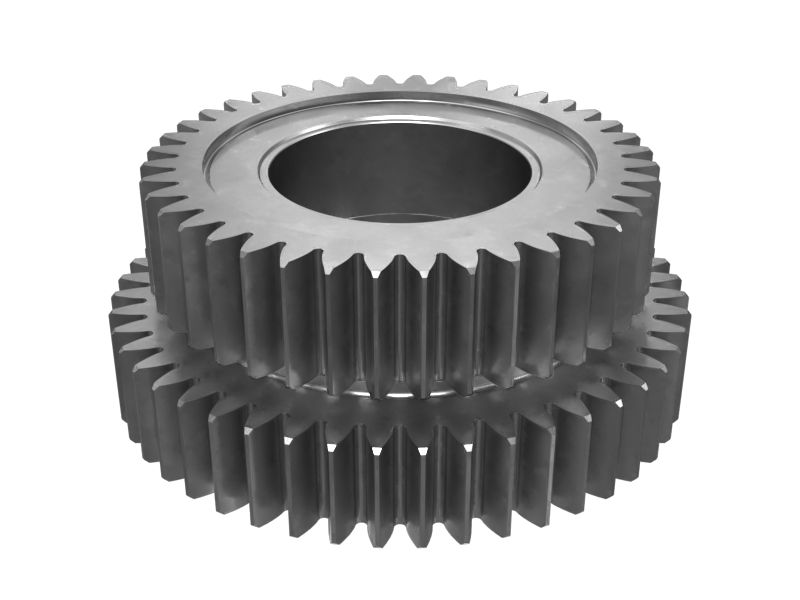

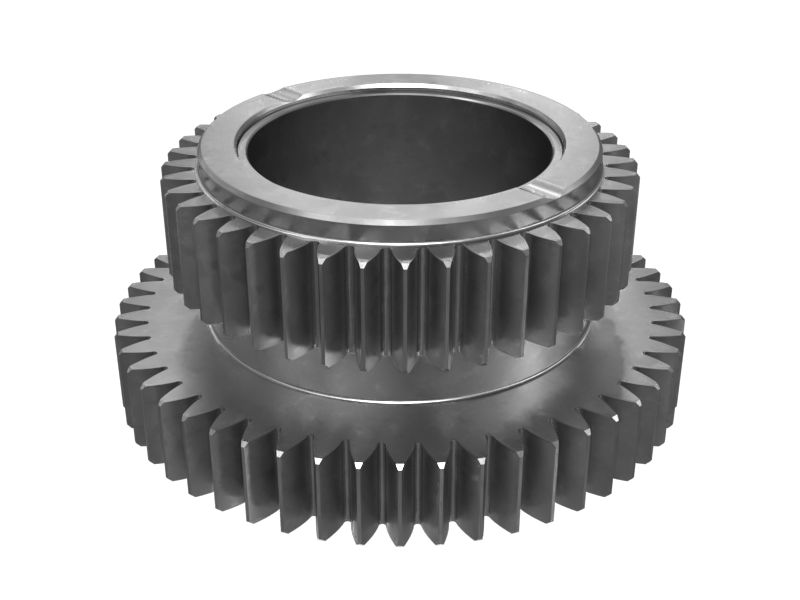

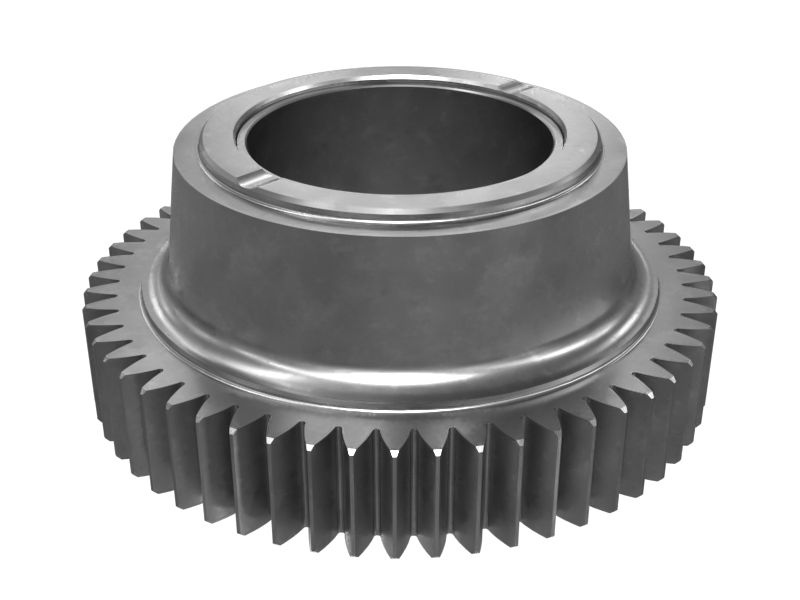

386-3188: 离合器齿轮组件

386-3188: 离合器齿轮组件

材料描述

Steel

417-9596: 飞轮组件

417-9596: 飞轮组件

飞轮

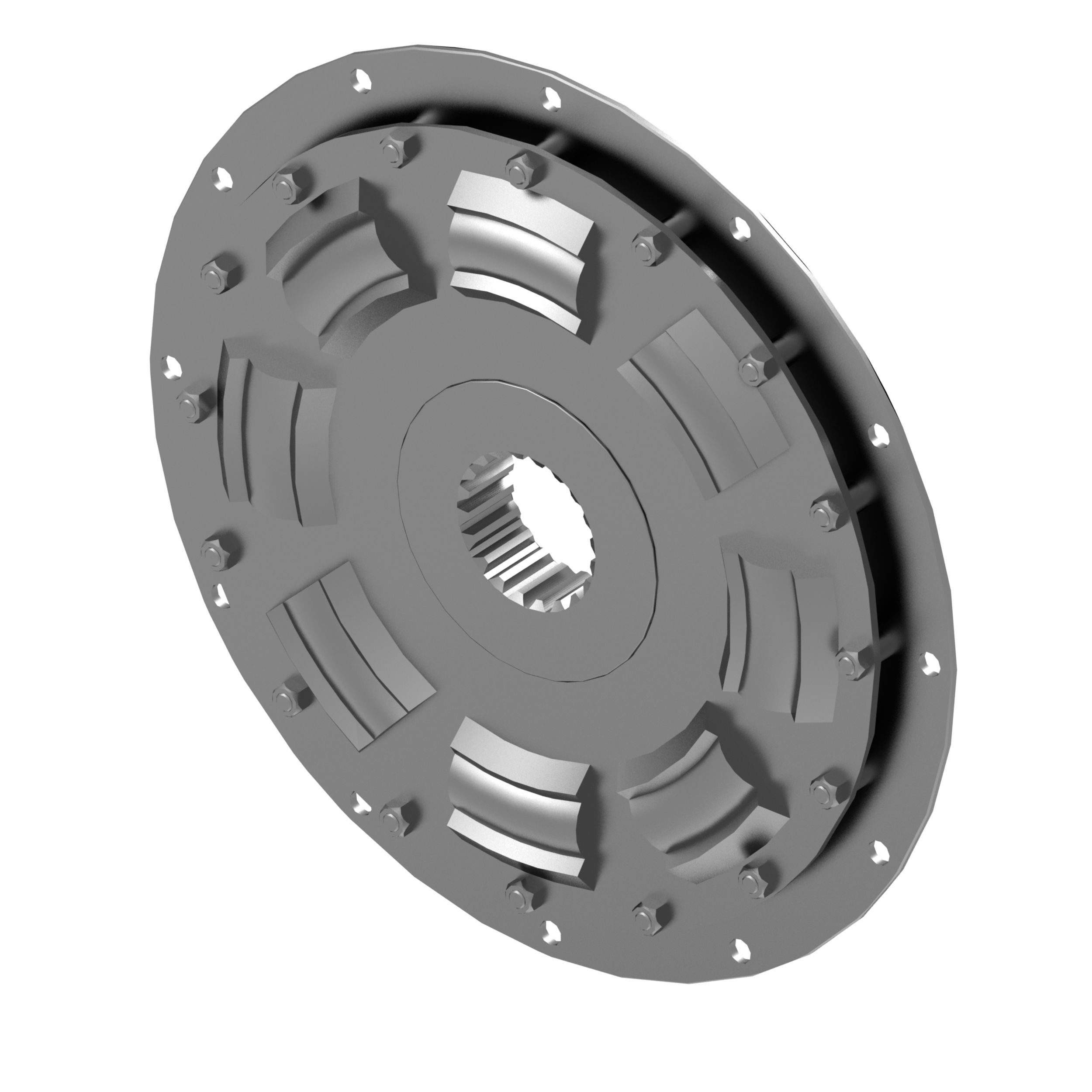

422-2480: 联轴器组件

422-2480: 联轴器组件

扭转联轴器

438-9578: 飞轮组件

438-9578: 飞轮组件

飞轮

455-4087: 马达壳体

455-4087: 马达壳体

Cat® 马达壳体(左侧)

478-5468: 离合器齿轮组件

478-5468: 离合器齿轮组件

材料描述

Steel

478-5469: 离合器齿轮组件

478-5469: 离合器齿轮组件

材料描述

Steel

577-8565: 飞轮组件

577-8565: 飞轮组件

Cat® 飞轮组件

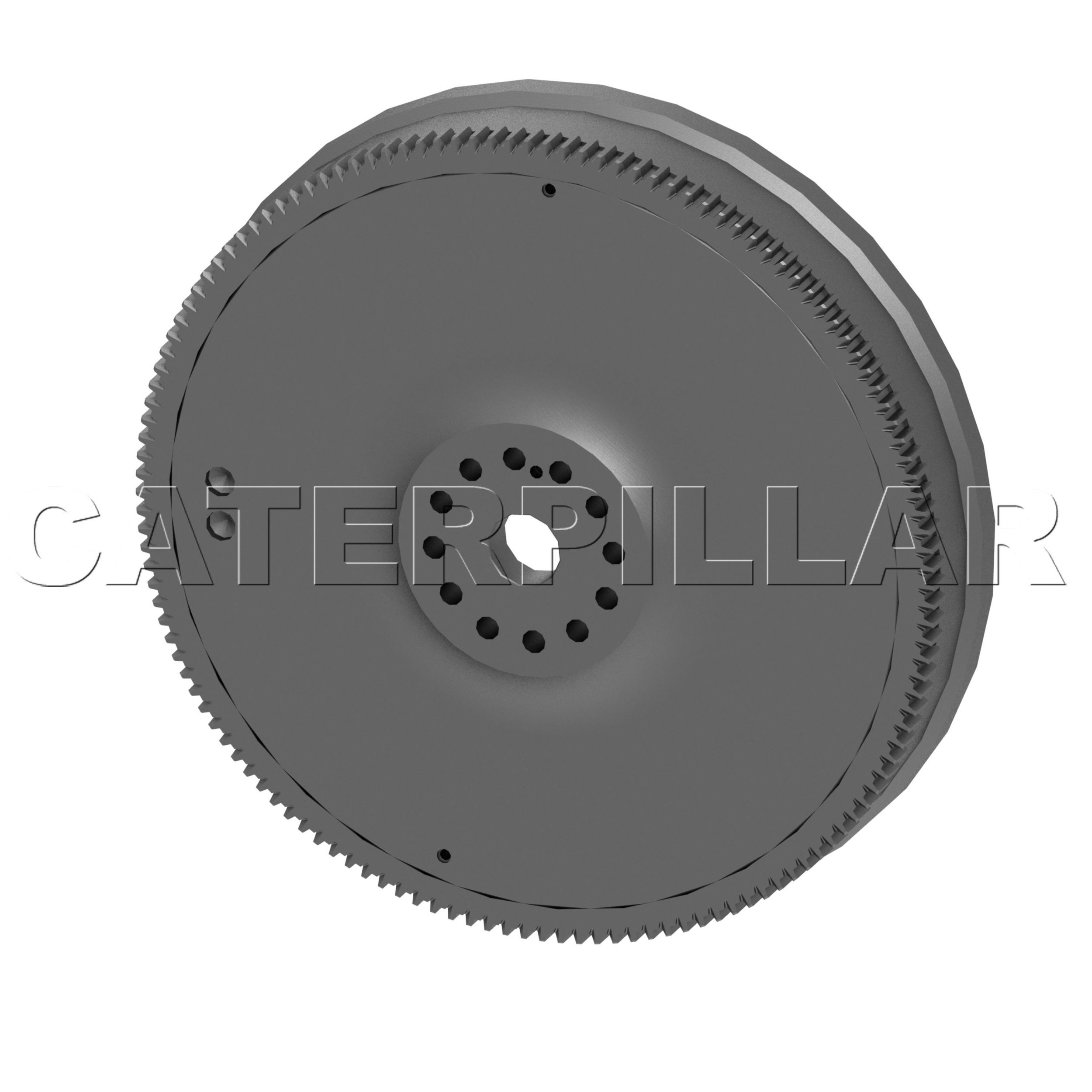

564-7668: Flywheel

564-7668: FLYWHEEL

Cat® Flywheel

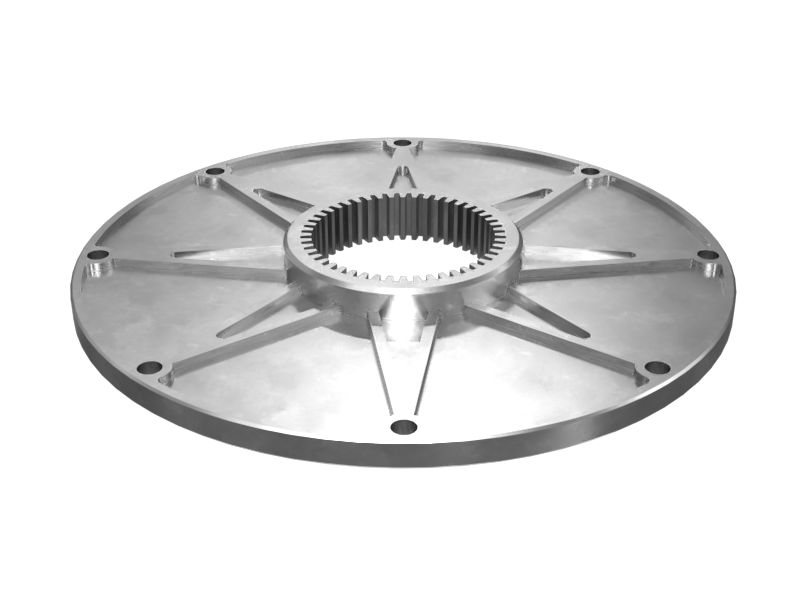

564-7669: Adapter

564-7669: ADAPTER

Cat® Flywheel Adapter

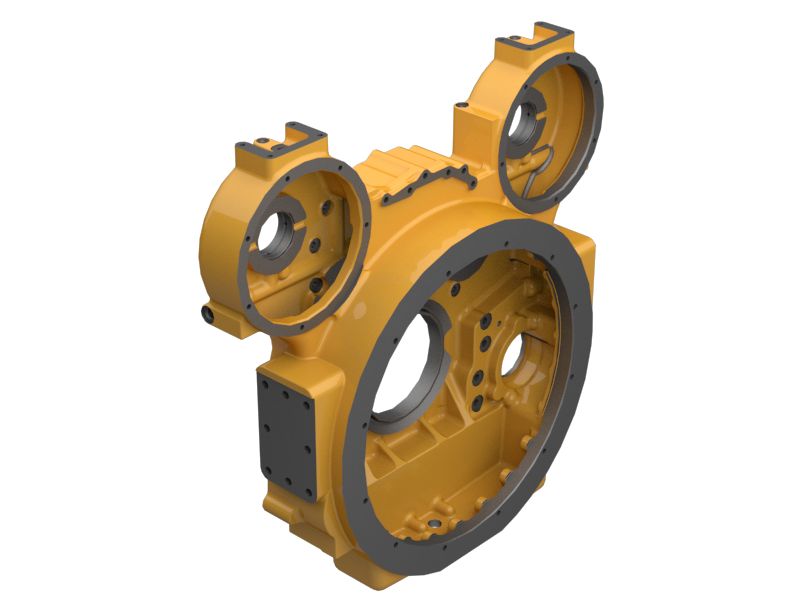

518-2001: Housing Assembly

518-2001: HOUSING ASSEMBLY

Cat® Housing Assembly (Gear Group)

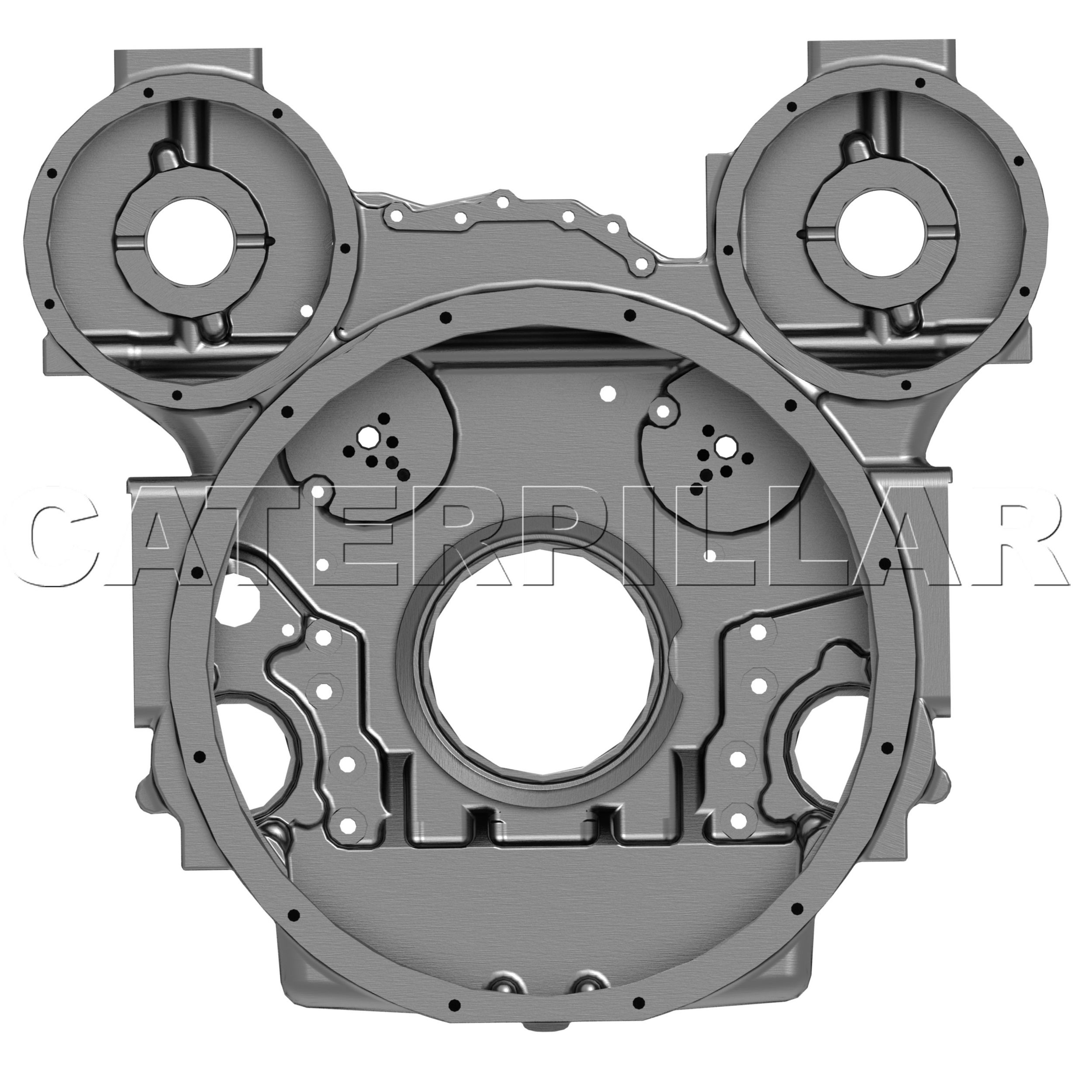

522-2755: Housing-Flywheel

522-2755: HOUSING-FLYWHEEL

Cat® Flywheel Housing (Housing Assembly)

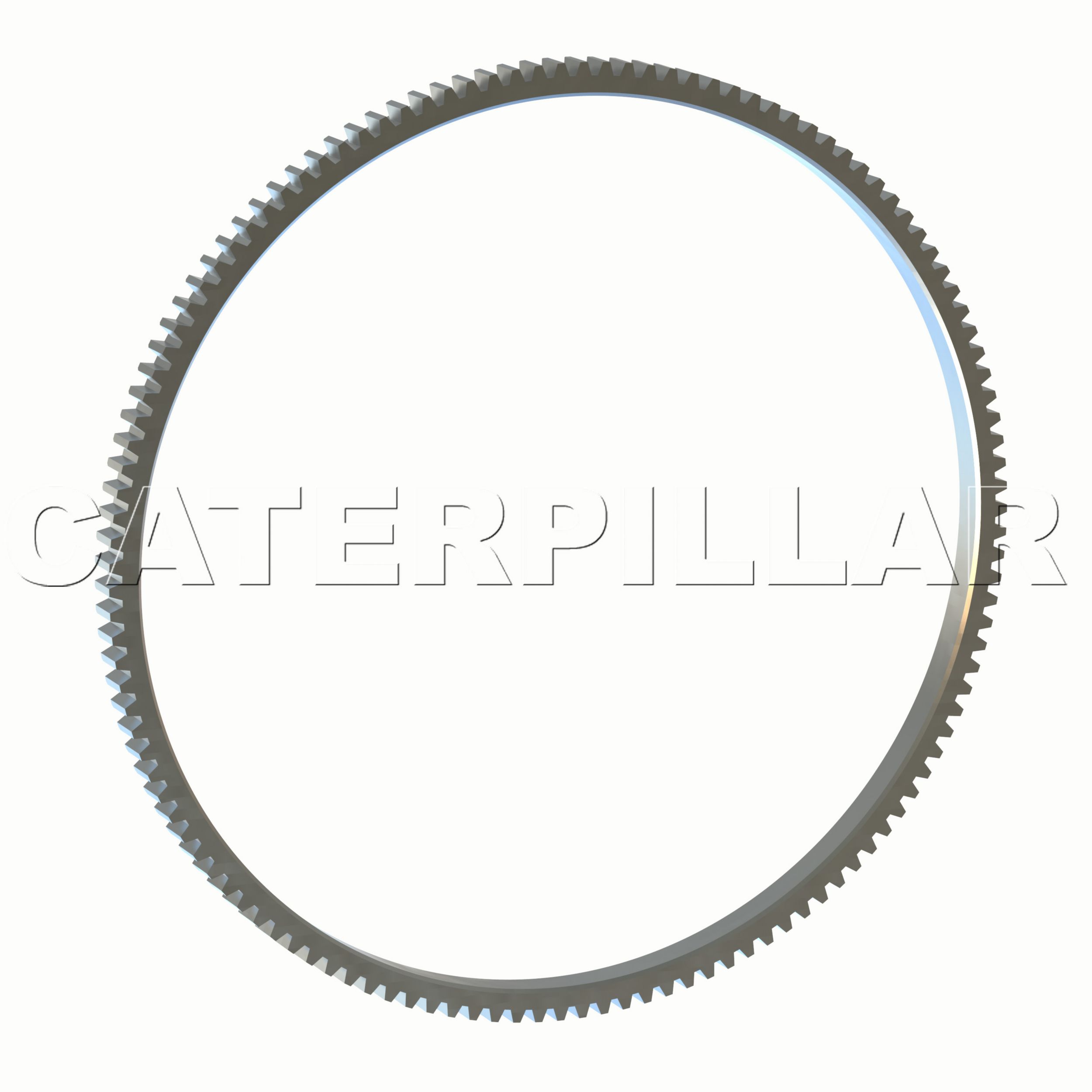

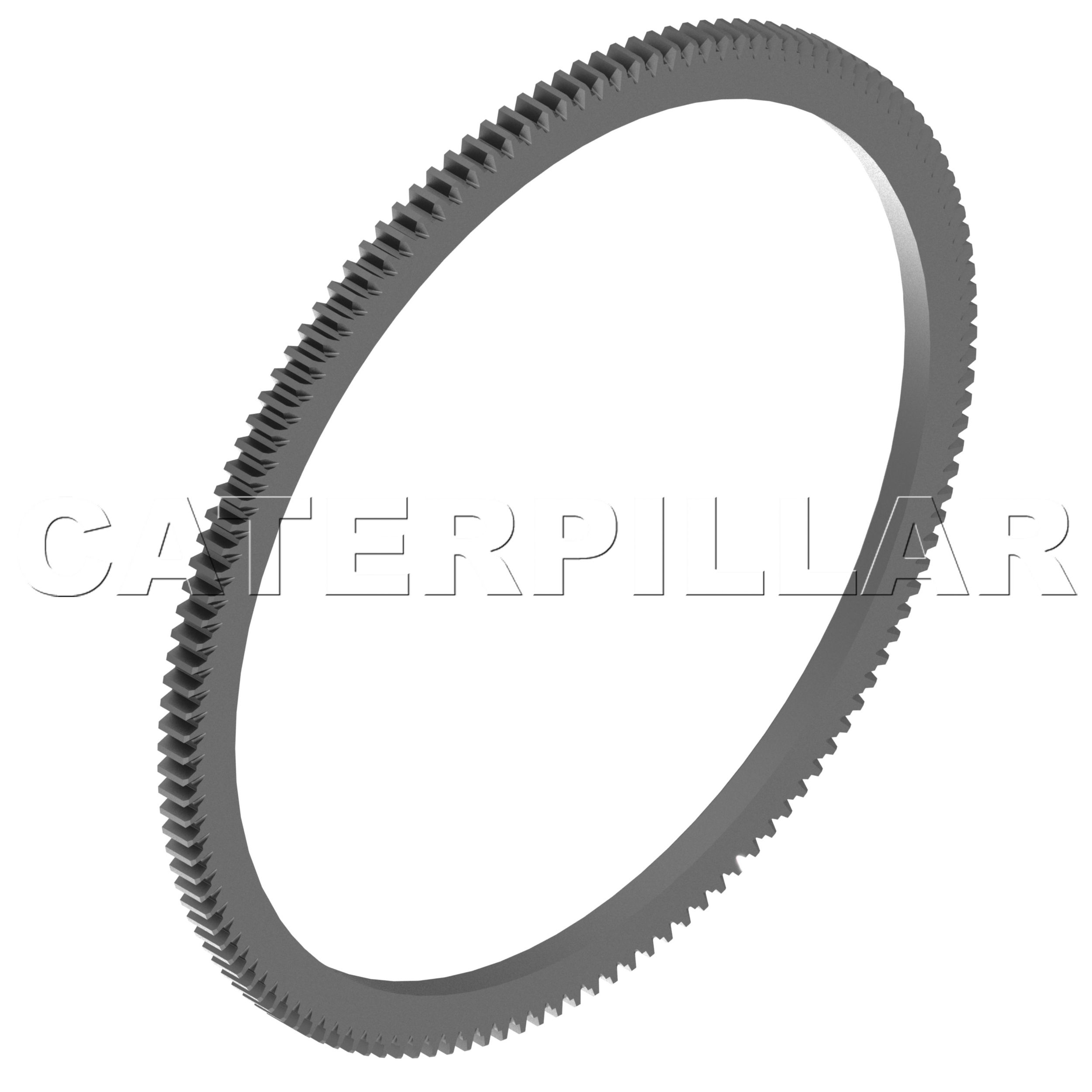

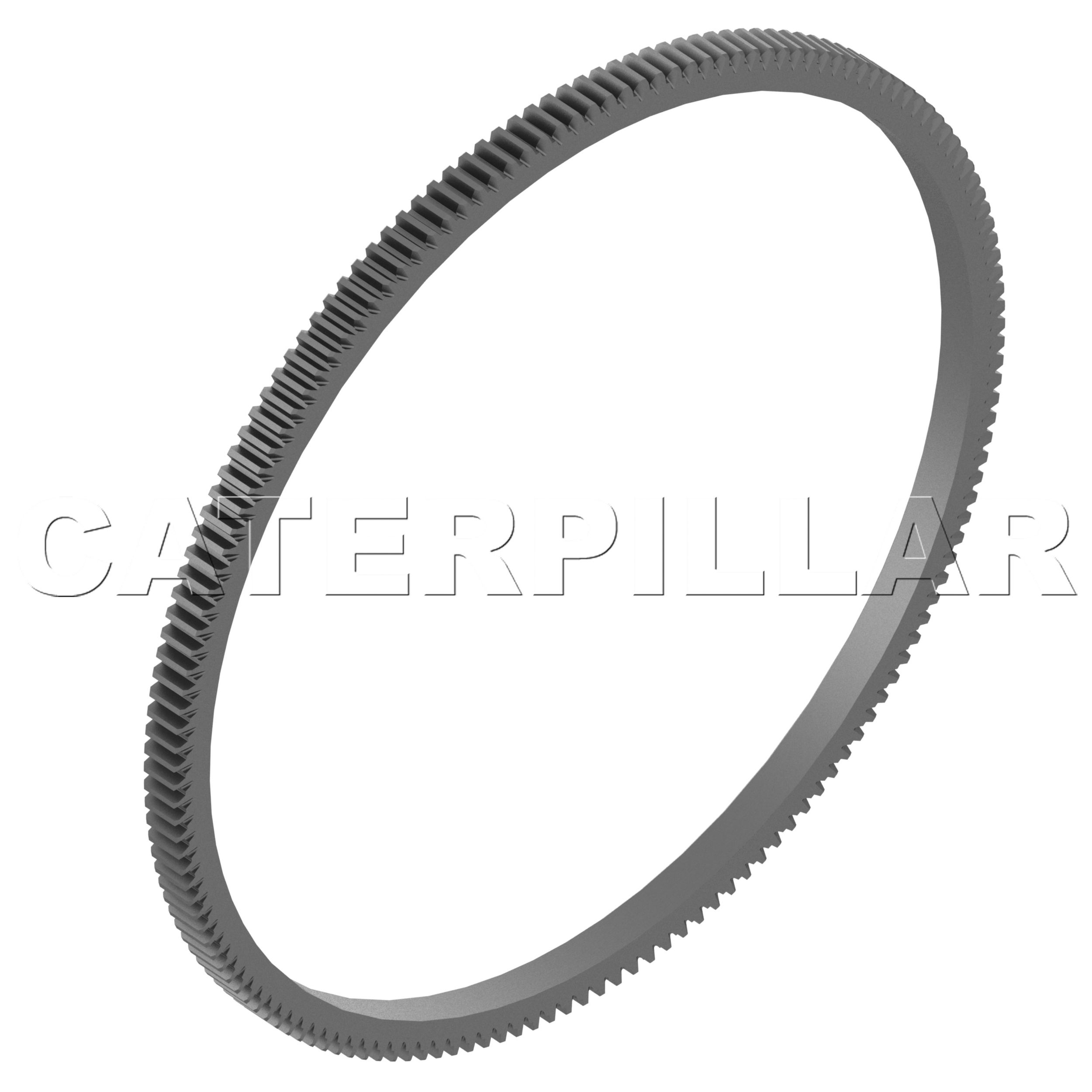

522-2781: Ring-Starter

522-2781: RING-STARTER

Cat® Starter Ring (Flywheel Assembly)

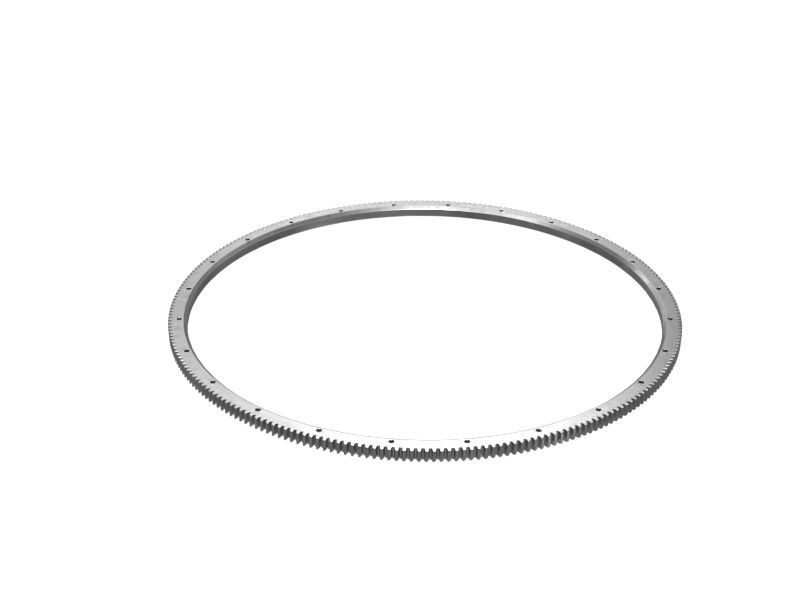

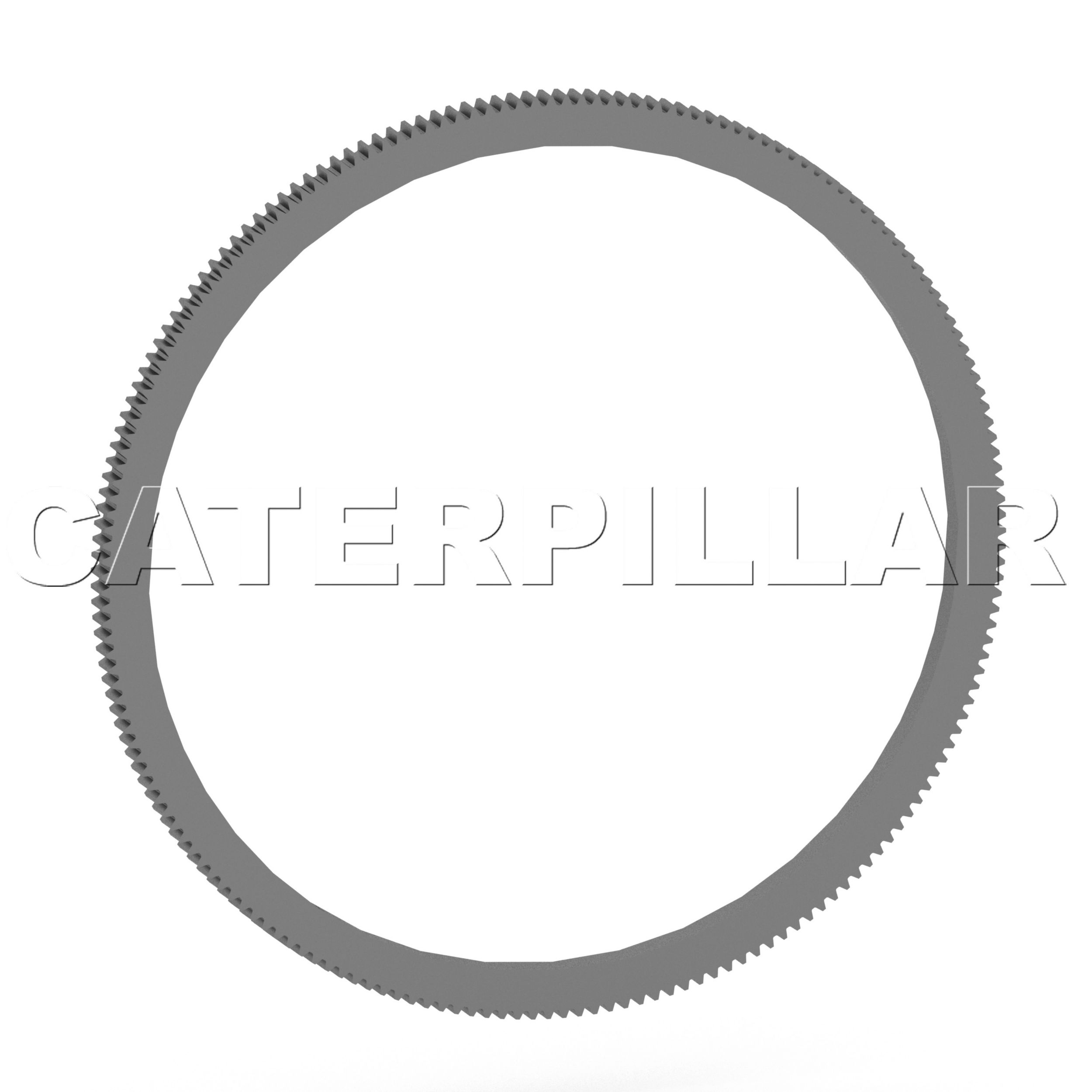

240-9305: Ring Starter
