挖掘机四种工作模式控制及特点功能介绍图解

挖掘机四种工作模式控制及特点功能介绍图解

挖掘机配备工作模式控制系统，可以使操作者根据作业工况不同，选择适合的作业模式，使发动机输出最合理的动力。SY2XXC5挖掘机有四种作业模式可供选择，模式的选择通过显示 屏上的“模式”选择按钮实现。挖掘机工作后每次只选一个工作模式，选定一个新的工作模式后，原工作模式自动消除。

 H 模式：即重负荷挖掘模式，发动机油门处于最大供油位置，发动机以全功率投入工作；

 S 模式：即标准作业模式，液压泵输入功率的总和约为发动机最大功率的90%；

 L模式：即普通作业模式，液压泵输入功率的总和约为发动机最大功率的80%。

 B 模式：即轻载作业模式，液压泵输入总功率约为发动机最大功率的70%，适合于挖掘机的平整作业或破碎模式。

功率优化系统

该功率优化系统采用闭环控制，工作中它能根据发动机负荷的变化，自动调节液压泵所吸收的功率，使液压泵的功率始终与发动机的功率相匹配，控制器即对发动机采取分段功率控制，不再追求完全用足发动机功率，而是根据具体的工作状况设定发动机的工作能力，减轻发动机的工作强度，使发动机稳定地运行在经济工况点上。

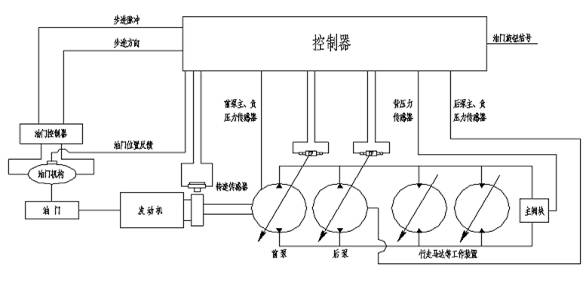

图2 功率优化系统原理图

该系统由恒功率泵、模式阀组（功率阀）、发动机转速传感器、油门位置传感器、 控制器、显示屏及5个压力传感器组成。发动机转速传感器为电磁感应式，他固定在飞轮壳的上方，用以检测发动机的实际转速。油门位置传感器为电阻感应式，他固定在油门机构转盘上，用以检测油门的实际位置。通过5个压力传感器测得的工装实时负荷大小，由控制器程序计算液压泵的需求功率，从而自动调节功率阀电流，实现液压泵的功率调节，使液压系统充分吸收柴油机发出的功率，又不会使柴油机熄火，充分发挥挖掘机的工作能力。
