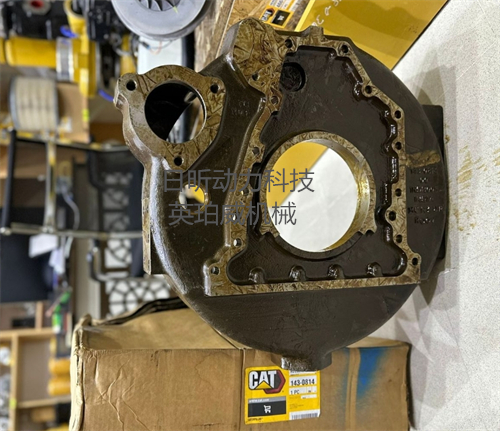

卡特C9、C9.3飞轮壳在安装时注意事项

一、卡特C9、C9.3飞轮壳在安装时有以下注意事项：
对于湿式飞轮壳，在先前拆卸的所有螺塞上涂抹管路密封胶（零件号3375066），安装并拧紧螺塞。安装检修盖板和新的密封垫，安装螺钉并拧紧，扭矩值为24N・m。如果先前没有安装密封垫，则应在检修盖板周边涂抹密封胶（零件号3164067）。使用新O形圈安装盘车齿轮孔塞。在飞轮壳安装表面的所有螺钉孔周围连续涂覆一圈密封胶（零件号3164067）或等同物。安装飞轮壳之前，应确保所有定位销位于拆卸飞轮壳时的相同位置。在密封后托架上安装新的矩形密封并涂抹装配润滑剂（零件号3163087）。检查缸体后端面和飞轮安装表面是否清洁，有无凸起的拉痕或毛刺。安装两个定位销，零件号为3163934。在导向销上方安装飞轮壳，确保飞轮壳位于定位销上，确保安装时密封圈未损坏。拆下导向销，将安装螺钉装上，按图示顺序拧紧飞轮壳安装螺钉，扭矩值为77N・m。确保在拆卸的相同位置安装所有垫片或隔套。放低发动机后部。此外，在安装卡特C9飞轮时，共8颗螺丝，以对角加固次序加固飞轮螺丝，遵循以次5N力量加固到20~25N力量，紧固螺丝注意卡死曲轴转动。安装飞轮壳时，与缸体之间要涂抹密封胶，卡入飞轮壳定位销，并以对角加固次序加固飞轮壳螺丝，遵循以次5N力量加固到10N。这些安装注意事项对于确保卡特C9、C9.3飞轮壳的正确安装和发动机的正常运行至关重要。

二、卡特C9、C9.3飞轮壳安装螺塞注意事项
对于卡特C9、C9.3的飞轮壳安装螺塞，对于湿式飞轮壳，在先前拆卸的所有螺塞上需涂抹管路密封胶（零件号3375066），然后安装并拧紧螺塞。安装检修盖板和新的密封垫后，安装螺钉并拧紧，扭矩值为24N・m。如果先前没有安装密封垫，则应在检修盖板周边涂抹密封胶（零件号3164067）。使用新O形圈安装盘车齿轮孔塞。
这一安装步骤的重要性在于确保飞轮壳内部的密封性，防止油液泄漏等问题。管路密封胶的使用可以有效填补螺塞与飞轮壳之间的微小缝隙，保证在发动机运行过程中，不会因为振动等原因导致螺塞松动或油液泄漏。同时，严格按照规定的扭矩值拧紧螺塞和螺钉，可以确保安装的牢固性，避免在发动机运转时出现松动脱落的情况。
三、卡特C9、C9.3飞轮壳检修盖板安装要点
安装检修盖板时，首先要确保使用新的密封垫。安装螺钉并拧紧，扭矩值同样为24N・m。如果先前没有安装密封垫，则应在检修盖板周边涂抹密封胶（零件号3164067）。
检修盖板的安装要点在于保证其密封性和牢固性。新的密封垫可以有效防止油液从检修盖板处泄漏，而涂抹密封胶则进一步增强了密封效果。同时，按照规定的扭矩值拧紧螺钉，可以确保检修盖板在发动机运行过程中不会松动脱落，保证发动机的正常运行。

四、卡特C9、C9.3盘车齿轮孔塞安装要求
对于卡特C9、C9.3的盘车齿轮孔塞安装，要使用新O形圈进行安装。
新O形圈的使用可以确保盘车齿轮孔塞与飞轮壳之间的密封性，防止油液泄漏。在安装过程中，要确保O形圈安装正确，没有扭曲或损坏，以保证其密封效果。
五、卡特C9、C9.3飞轮壳安装表面密封胶涂抹
对于湿式飞轮壳，在飞轮壳安装表面的所有螺钉孔周围需连续涂覆一圈密封胶（零件号3164067）或等同物。安装飞轮壳之前，应确保所有定位销位于拆卸飞轮壳时的相同位置。
密封胶的涂抹可以有效增强飞轮壳与其他部件之间的密封性，防止油液泄漏。确保定位销在相同位置可以保证飞轮壳的安装精度，避免因安装位置不准确而导致发动机运行出现问题。
六、卡特C9、C9.3定位销安装要点
在安装卡特C9、C9.3的飞轮壳时，要注意定位销的安装。在密封后托架上安装新的矩形密封并涂抹装配润滑剂（零件号3163087）。检查缸体后端面和飞轮安装表面是否清洁，有无凸起的拉痕或毛刺。安装两个定位销，零件号为3163934。在导向销上方安装飞轮壳，确保飞轮壳位于定位销上。拆下导向销后，将安装螺钉装上，按图示顺序拧紧飞轮壳安装螺钉，扭矩值为77N・m。
定位销的作用在于确保飞轮壳的安装位置准确，保证发动机各部件之间的配合精度。在安装定位销之前，对缸体后端面和飞轮安装表面进行清洁检查，可以避免因表面不平整或有杂质而影响定位销的安装精度。涂抹装配润滑剂可以使定位销安装更加顺畅，同时也可以减少安装过程中的磨损。

七、卡特C9、C9.3飞轮安装注意事项
在安装飞轮时，必须使飞轮定位圆内孔的中心线与曲轴主轴轴线的中心在规定的同轴度公差范围内。安装前必须将曲轴大头直径及法兰盘端面、螺纹孔、定位销孔清理干净，使飞轮与曲轴接合面无残存脏物，以防飞轮安装后出现摆差过大。用来固定飞轮的螺栓在安装时必须交叉分两次拧紧牢固，最终要达到规定的扭矩，以免使用过程中螺栓松动。飞轮工作表面经过修磨后，应对飞轮进行动平衡检测和调整，以防飞轮在旋转时振动，加速发动机各零部件的磨损。安装完毕必须检查飞轮上的正时标记位置是否对正。
飞轮的安装对发动机的性能和稳定性至关重要。确保同轴度公差范围内可以保证飞轮与曲轴的配合精度，减少振动和磨损。清理曲轴相关部位可以保证飞轮与曲轴的良好接合，避免因残存脏物而影响安装质量。交叉拧紧螺栓并达到规定扭矩可以确保飞轮安装牢固，防止在发动机运行过程中出现松动。动平衡检测和调整可以保证飞轮的旋转平稳性，减少对发动机其他部件的影响。检查正时标记位置对正可以确保发动机的正时系统正常工作。
八、卡特C9、C9.3飞轮壳与缸体安装要点
在安装飞轮壳与缸体时，要注意以下几点。首先，确保所有定位销位于拆卸飞轮壳时的相同位置。在密封后托架上安装新的矩形密封并涂抹装配润滑剂（零件号3163087）。检查缸体后端面和飞轮安装表面是否清洁，有无凸起的拉痕或毛刺。在导向销上方安装飞轮壳，确保飞轮壳位于定位销上。拆下导向销后，将安装螺钉装上，按图示顺序拧紧飞轮壳安装螺钉，扭矩值为77N・m。安装时也需要注意拧紧飞轮壳螺栓的扭矩值和顺序，以保证飞轮壳的牢固性和安装质量。

飞轮壳与缸体的安装要点在于保证安装位置准确、密封性良好和安装牢固。定位销的正确安装可以确保飞轮壳与缸体的相对位置准确，保证发动机各部件之间的配合精度。矩形密封和装配润滑剂的使用可以增强密封性，减少磨损。检查表面清洁度可以避免因杂质或拉痕而影响安装质量。按照规定的扭矩值和顺序拧紧螺钉可以确保飞轮壳安装牢固，防止在发动机运行过程中出现松动或泄漏等问题。
综上所述，卡特C9、C9.3飞轮壳的安装需要注意多个方面，包括螺塞、检修盖板、盘车齿轮孔塞、密封胶涂抹、定位销、飞轮以及飞轮壳与缸体的安装等。在安装过程中，要严格按照规定的步骤和要求进行操作，确保安装质量，以保证发动机的正常运行和性能稳定。
