康明斯B系列柴油发动机摇臂 — 综述
概述
摇臂室盖为铝制。摇臂室盖安装螺栓不得过度拧紧。应避免金属与金属接触。喷油器杆为锻钢制品。摇臂轴的直径由于喷油器组件的负载提高而加大。每个摇臂均为单件整体式设计，并且不包含耳形支脚。

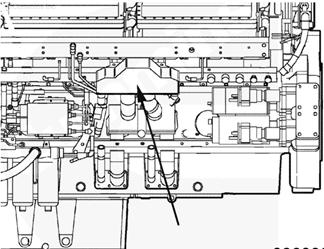

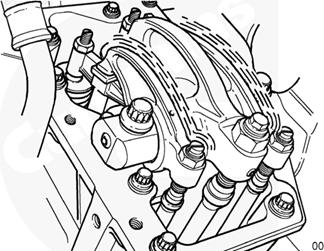

完整康明斯的摇臂室壳体

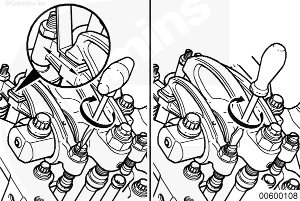

气门和喷油器利用外基圆法（OBC）进行调整。调整值参见下表。
注: 外基圆步骤需要使用精确的度盘式英寸磅扭矩扳手，其量程为 0 到 35 N•m [0 到 300 in-lb]。可使用扭矩扳手组件（零件号为 3824783）。扭矩扳手需要定期检查标定是否正确。不建议使用棘轮型扭矩扳手。
|
调整值 | ||||||
|
部件 |
塞尺 | |||||
|
喷油器 |
||||||
|
进气门 |
0.32 mm [0.013 in] | |||||
|
排气门 |
0.62 mm [0.024 in] | |||||
|
QSK78 外基圆气门和喷油器组 | ||||||
|
VS 标记 |
气门关闭的气缸号 |
调整各气缸的气门 |
调整喷油器的汽缸号 | |||
|
A |
1R |
1R |
7R | |||
|
8L |
8L |
2L | ||||
|
2R |
2R |
5R | ||||
|
B |
9L |
9L |
4L | |||
|
4R |
4R |
3R | ||||
|
7L |
7L |
6L | ||||
|
C |
6R |
6R |
1R | |||
|
5L |
5L |
8L | ||||
|
8R |
8R |
2R | ||||
|
A |
3L |
3L |
9L | |||
|
9R |
9R |
4R | ||||
|
1L |
1L |
7L | ||||
|
B |
7R |
7R |
6R | |||
|
2L |
2L |
5L | ||||
|
5R |
5R |
8R | ||||
|
C |
4L |
4L |
3L | |||
|
3R |
3R |
9R | ||||
|
6L |
6L |
1L | ||||
参见下表的调整顺序。曲轴箱呼吸器，一台两级通风装置位于左排。通风装置流回机油油位下的油底壳连接件。
