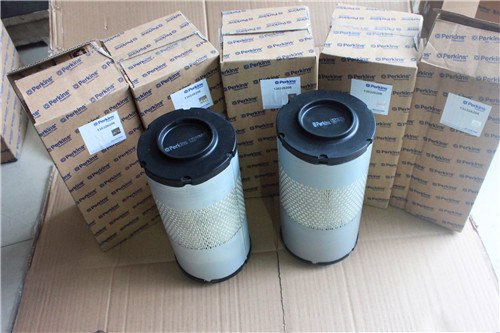

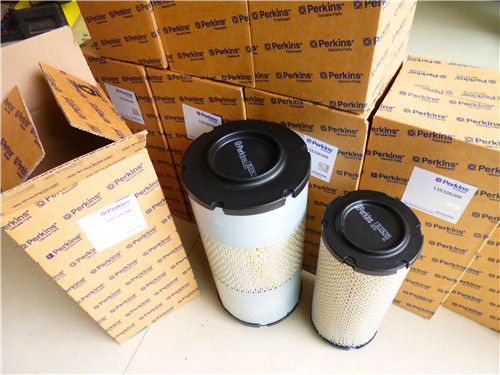

Perkins400柴油发动机双滤芯空气滤清器包括空气粗滤器滤芯和空气细滤器滤芯。如果经过适当的清洁和检查，空气粗滤器滤芯可能会被清洁再用最多达6次。粗滤器滤芯每年至少应更换一次。无论清洁过多少次，使用一年后一定要更换。
空气细滤器滤芯无法维护或洗涤。每清洁3次空气粗滤器滤芯，就应取下并弃置空气细滤器滤芯。当发动机在多尘或肮脏的环境下运行时，空气滤清器滤芯可能需要更频繁的更换。
(1)盖
(2)空气粗滤器滤芯
(3)空气细滤器滤芯
(4)涡轮增压器空气进口
1.取下盖。拆下空气滤清器滤芯。
2.每清洁三次空气粗滤器滤芯，就应取下并弃置空气细滤器滤芯。
注:请参见“清洁空气粗滤器滤芯”。
3.用胶带封盖涡轮增压器空气进口以便遮挡灰尘。
4.用清洁干燥的布清洁空气滤清器盖和壳体内部。
5.取下涡轮增压器空气进口的胶带。安装空气细滤器滤芯。安装新的或清洁过的空气粗滤器滤芯。
6.安装空气滤清器盖。
7.复位空气滤清器维护指示器。
检查空气粗滤器滤芯
注意:珀金斯建议使用由珀金斯代理商提供的经过认证的空气滤清器清洁保养。珀金斯清洁过程采用历过实践检验的步骤，可保证始终如一的质量和足够长的滤清器寿命。
如要自己清洁滤清器滤芯，应遵守以下原则：不要敲打或撞击滤清器滤芯来清除灰尘。不要冲洗滤清器滤芯。使用低压压缩空气清除滤清器滤芯中的灰尘。气压须不得超过207kPa(30psi)。使气流对准滤清器滤芯内的褶纸上下吹。要特别小心以免损坏褶纸。不要使用褶纸、密封垫或密封损坏的空气滤清器。脏物进入发动机会损坏发动机的零部件。
如果经过适当清洁和检查，此空气粗滤器滤芯可以被清洁多达6次。粗滤器滤芯清洁后，检查过滤材料有无撕裂。粗滤器滤芯每年至少应更换一次。无论清洁过多少次，使用一年后一定要更换。在肮脏的滤芯被清洁时，使用另外的干净的空气粗滤器滤芯。
注意:不能用撞击或敲打的方法清洁滤清器滤芯。这样会损坏密封。不要使用褶纸、垫圈或密封已损坏的滤芯。损坏的滤芯会使脏物通过。发动机可能因此而损坏。
清洁前，目测检查空气粗滤器滤芯。检查空气滤清器滤芯的密封、垫圈和外盖有无损坏。弃置任何损坏的滤芯。
通常有两种方法可用于清洁粗滤器滤芯：
•增压空气
•真空清洁
压缩空气可用于清洁清洁次数不足两次的粗滤器滤芯。压缩空气不能清除积碳和机油。使用过滤的干燥空气，其最大压力为207kPa(30psi)。
注:清洁Perkins400柴油发动机粗滤器滤芯时，一定要从干净的内侧开始，将脏物微粒冲向脏污的外侧。对准软管的朝向，以使气流在滤芯内沿滤清器长度方向流动，这有助于防止损坏褶纸。不要将气流直接对准粗滤器的滤芯。脏物可能被更进一步地压入褶纸内部。
注:请参考“检查空气粗滤器滤芯”。
真空清洁
真空清洁是一种清洁那些在干燥多尘的环境下工作的需要天天清洁的空气粗滤器滤芯的好方法。应优先采用压缩空气清洁。真空清洁不能清除积碳和机油。
注:请参考“检查空气粗滤器滤芯”。
检查Perkins400柴油发动机空气粗滤器滤芯

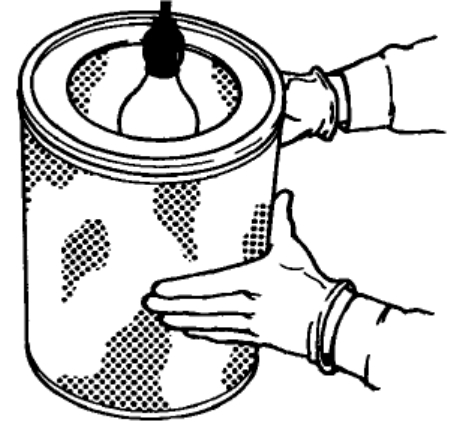

检查清洁、干燥的空气粗滤器滤芯。在暗室或类似设施中使用一个60瓦蓝光灯。将蓝光灯置于空气粗滤器滤芯中。转动空气粗滤器滤芯。检查空气粗滤器滤芯有无破裂和/或孔洞。检查有无灯光透过空气粗滤器滤芯的过滤材料。如有必要，把检查过的空气粗滤器滤芯与零件号相同的新滤芯进行比较，以便确认检查结果。
不要使用过滤材料上出现任何破裂和/或孔洞的空气粗滤器滤芯。不要使用褶纸、垫圈或密封已损坏的滤芯。弃置损坏的空气粗滤器滤芯。
保存粗滤器滤芯
通过检查的空气粗滤器滤芯如果暂时不用，可以保存起来以便将来使用。
保存时，不要使用涂料、防水的遮盖物或塑料作为保护性包装。可能引起阻碍空气流动。为防止弄脏和损坏，应使用挥发防腐（VCI）纸包裹空气粗滤器滤芯。
将空气粗滤器滤芯装入盒中保存。为便于识别，应在盒子的外侧和空气粗滤器滤芯上作标记。包括以下信息：
•清洁日期
•清洁次数
将盒保存在干燥的地方。
发动机空气滤清器滤芯(双滤芯)
-清洁/更换
请参阅《Perkins400Perkins400操作和保养手册》,“发动机空气滤清器保养指示器-检查”。
注意:未安装空气滤清器滤芯切勿运转发动机。空气滤清器滤芯损坏时也决不能运转发动机。不要使用褶纸、垫圈或密封件损坏的滤芯。污物进入发动机会造成发动机零部件的早期磨损和损坏。空气滤清器滤芯有助于防止空气中的碎屑进入进气口。
注意:在发动机运转时切勿保养空气滤清器滤芯，因为这样会使污物进入发动机。
有多种空气滤清器可以与本发动机一起使用。请向OEM咨询有关更换空气滤清器的正确步骤。
发动机空气滤清器保养指示器-检查
某些发动机可能装有与此不同的保养指示器。某些发动机配备进气压力差压表。进气压力差压表显示在空气滤清器滤芯之前和之后测量的压力之差。空气滤清器滤芯变得肮脏时，压差上升。如果您的发动机配备了不同种类的保养指示器，遵循原始设备制造商(OEM)的建议，以便维护空气滤清器的保养指示器。
空气滤清器保养指示器可能装在空气滤清器上或在较远的地方。

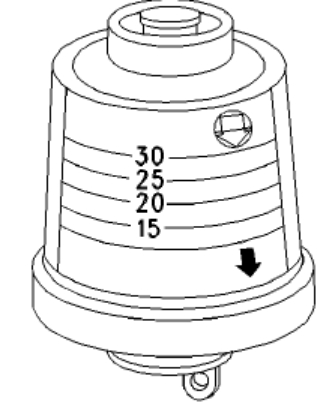

Perkins400柴油发动机典型保养指示器
观察保养指示器。发生以下情况之一时，空气滤清器滤芯就应被清洁或更换：
•黄色膜片进入红色区域。
•红色柱塞锁定在可见位置。
测试保养指示器
保养指示器是重要装置。
•检查复位是否灵活。保养指示器应在少于3次按推的情况下复位。
•发动机加速到发动机的额定转速时，检查黄芯的移动情况。黄色芯应在大致达到最大真空时锁住。
如果保养指示器不燃油复位或黄色芯无法锁定在最大真空位置，应更换保养指示器。如果新的保养指示器也不能复位，则保养指示器的安装孔可能有阻塞。如有必要，在严重多尘的环境下，保养指示器可能需要频繁更换。
发动机空气预滤器-检查/清洁
典型的Perkins400柴油发动机发动机空气粗滤器
(1)蝶形螺母
(2)盖
(3)主体
拆下翼形螺母(1)和盖(2)。检查主体(3)中是否有积聚的灰尘和碎屑。必要时清洁主体。清洁预滤器后，安装盖(2)和翼形螺母(1)。
注:当发动机工作在多尘应用环境下时，需要更为频繁的清洁。
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
项目 零件号 数量 描述
1 140517050 1 140517050 OIL FILTER
140517050、1号140517050油过滤器
2 1 OIL COOLER
1油冷却器2
3 2486A225 1 2486A225 ADAPTOR
3 2486a225 1 2486a225适配器
4 2486A223 1 2486A223 SEAL - O RING
1 145046110 1 145046110 THERMOSTAT HOUSING
145046110、1个145046110温控座
2 145206230 1 145206230 THERMOSTAT
145206230、1节145206230节温控器2
3 U45996930 1 U45996930 GASKET - THERMOSTAT HSG
3 u45996930 1 u45996930垫片恒温器HSG
3 145996930 1 U45996930 GASKET - THERMOSTAT HSG
3 145996930 1 u45996930垫片恒温器HSG
4 011310655 2 011310655 BOLT
011310655号2号011310655螺栓
5 023100006 2 023100006 NUT
023100006、2螺母023100006 5
6 064500030 1 064500030 PLUG
064500030、1、064500030水堵6
7 T420246 1 T420246 PLUG
7 t420246 1 t420246水堵
7 064500060 1 064500060 PLUG
064500060、1、064500060水堵7
1 T421813 1 T421813 THERMOSTAT HOUSING
1 t421813 1 t421813恒温器外壳
1 U45046111 1 T421813 THERMOSTAT HOUSING
1 u45046111 1 t421813恒温器外壳
2 145206230 1 145206230 THERMOSTAT
145206230、1节145206230节温控器2
3 U45996930 1 U45996930 GASKET - THERMOSTAT HSG
3 u45996930 1 u45996930垫片恒温器HSG
3 145996930 1 U45996930 GASKET - THERMOSTAT HSG
3 145996930 1 u45996930垫片恒温器HSG
4 011310655 2 011310655 BOLT
011310655号2号011310655螺栓
5 023100006 2 023100006 NUT
023100006、2螺母023100006 5
6 064500030 1 064500030 PLUG
064500030、1、064500030水堵6
7 T420246 1 T420246 PLUG
7 t420246 1 t420246水堵
7 064500060 1 064500060 PLUG
064500060、1、064500060水堵7
1 U45010062 1 U45011030 WATER PUMP
1 u45010062 1 u45011030水泵
1 145010061 1 U45011030 WATER PUMP
1 145010061 1 u45011030水泵
2 U45996990 1 U45996990 GASKET - WATER PUMP
2 u45996990 1 u45996990垫片水泵
2 145996990 1 U45996990 GASKET - WATER PUMP
2 145996990 1 u45996990垫片水泵
3 198487890 1 198487890 CONNECTION
198487890、1号198487890通
3 198487890 1 198487890 CONNECTION
198487890、1号198487890通
3 T420245 1 T420245 CONNECTOR
3 t420245 1 t420245连接器
4 011310635 4 011310635 SCREW
011310635、4螺杆011310635 4
5 023100006 1 023100006 NUT
023100006、1螺母023100006 5
6 145537300 1 145537300 HOSE
145537300号1号145537300软管
7 2481877 1 2481877 HOSE CLIP
2481877、1号2481877软管夹
8 2481877 1 2481877 HOSE CLIP
2481877、1号2481877软管夹
052300850 1 052300850 SEAL - O RING
1 052300850密封O型圈
1 U65166580 1 U65166580 PLATE
1 u65166580 1 u65166580板
2 110416290 1 110416290 BEARING HOLDER ASSEMBLY
110416290 1 110416290轴承保持架总成
3 U65206791 1 U65206791 COVER
3 u65206791 1 u65206791盖
4 052300850 1 052300850 SEAL - O RING
4、1号052300850密封O型圈
5 052300850 1 052300850 SEAL - O RING
5、1号052300850密封O型圈
6 340460300 1 W40460300 GEAR
6 340460300 1 w40460300齿轮
7 040136005 1 040136005 BALL BEARING
040136005个1球轴承040136005 7
8 040136005 1 040136005 BALL BEARING
040136005个1球轴承040136005 8
9 U65206791 1 U65206791 COVER
9 u65206791 1 u65206791盖
10 2314J017 2 2314J017 SCREW
10 2314j017 2 2314j017螺钉
11 2318A604 2 2318A604 NUT
11 2318a604 2 2318a604螺母
11 052300850 1 052300850 SEAL - O RING
11、1号052300850密封O型圈
1 135617460 1 135617460 EXHAUST MANIFOLD
135617460、1路135617460排气歧管1
2 135996780 1 135996780 GASKET - EXHAUST MANIFOLD
135996780、1垫片135996780排气歧管
3 011510860 4 011510860 SCREW
011510860、4螺杆011510860 3
4 012109235 4 012109235 STUD
012109235个4根012109235根螺柱
5 023100008 4 023100008 NUT
023100008、4螺母023100008 5
