卡特彼勒CAT柴油发动机ET 故障检测软件简介：

CAT ET 软件可在个人电脑的Microsoft Windows下运行。通过数据转换器和数据线与发动机上的电子控制模块(ECM)连接，设定参数，诊断现有的和潜在的发动机故障，通过所提取的数据进行故障和设备运行状况的分析并可将所记录的数据打印或以电子文本存档。

卡特彼勒CAT柴油发动机ET 故障检测软件功能：

Ø       快速检测记录的和现有的故障；

Ø       直观检测已发生并存储在发动机ECM中的无规律故障；

Ø       监测发动机运行状况的实时参数（温度，压力…等）；

Ø       采集/记录运行参数及操作状况；

Ø       根据参数创建曲线图；

Ø       直观并可改变电控器的参数配置；

Ø       履行诊断，测试和标定；

Ø       打印诊断报告；

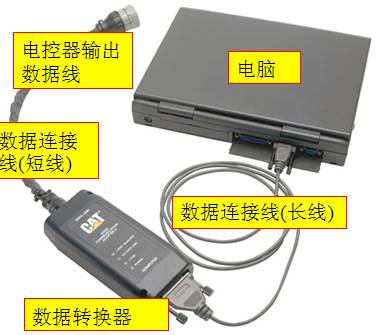

ET 与卡卡特彼勒柴油发动机电控器及数据转换器的连接

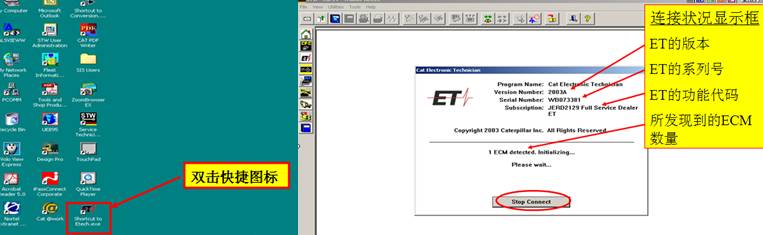

卡特彼勒柴油发动机ET 的启动及界面简介

卡特彼勒柴油发动机检测, 诊断和测试功能:

v      检测现有故障

v      监测记录的故障

v      测试

ü       喷油器电磁阀测试

ü       系统故障排除的设定

ü       定制测试

ü       断缸测试

ü       漂移测试

事件记录

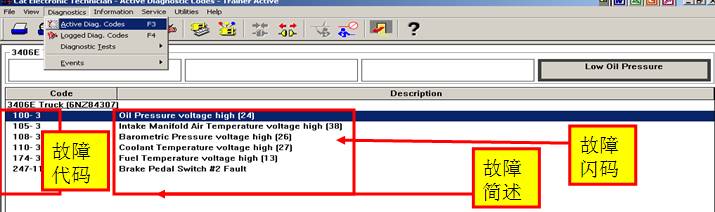

卡特彼勒柴油发动机现有故障:

故障仍然存在, 需排除.故障排除后代码自动消失

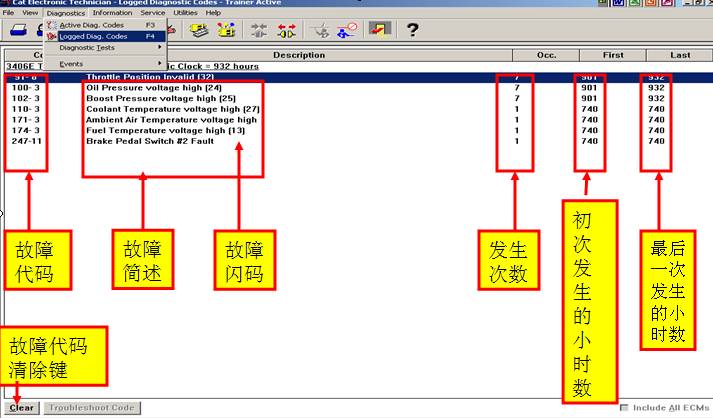

卡特彼勒柴油发动机记录的故障:

故障曾经发生,现已排除,需清除代码

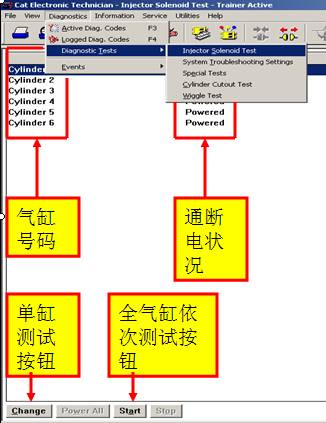

测试--喷油器电磁阀:检测电磁阀通断电的工作状况

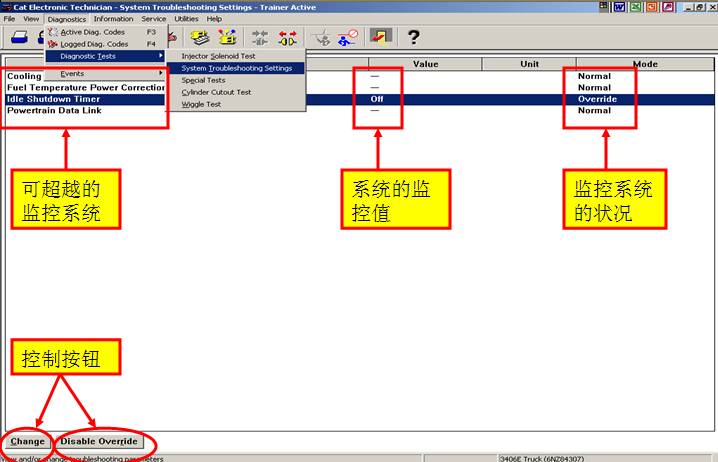

卡特彼勒柴油发动机系统故障排除的设定:超越监控系统的控制能力用以判断是否因其系统而导致的故障

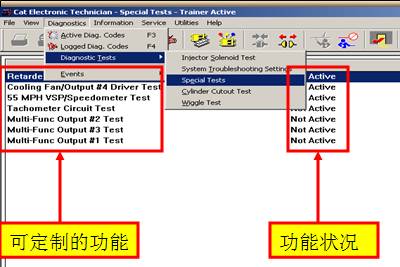

卡特彼勒柴油发动机定制测试:强制激活或停止发动机的某些功能以检查/排除故障

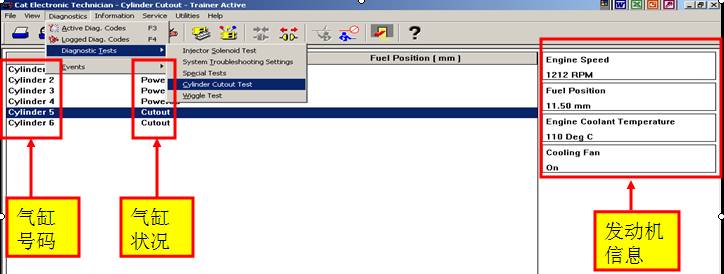

卡特彼勒柴油发动机断缸测试:断缸后测试每个气缸工作状况

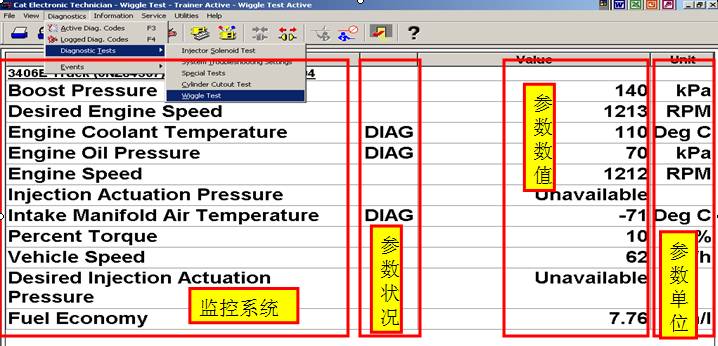

卡特彼勒柴油发动机漂移测试:(发动机停机检查)用以检测不稳定的超出监控范围的系统电气故障

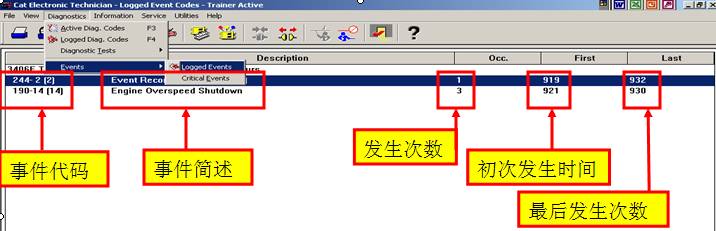

卡特彼勒柴油发动机事件记录:记录设备所发生的重大事件

发动机超速 / 车辆超速 / 快速停车 / 机油压力太低 / 进气温度太高 / 冷却液温度太高 / 冷却液液位太低.

信息的监测 / 采集功能

v      运行状态的监测

v      发动机电控器(ECM)信息

v      汇总信息

v      用户口令信息

v      数据采集

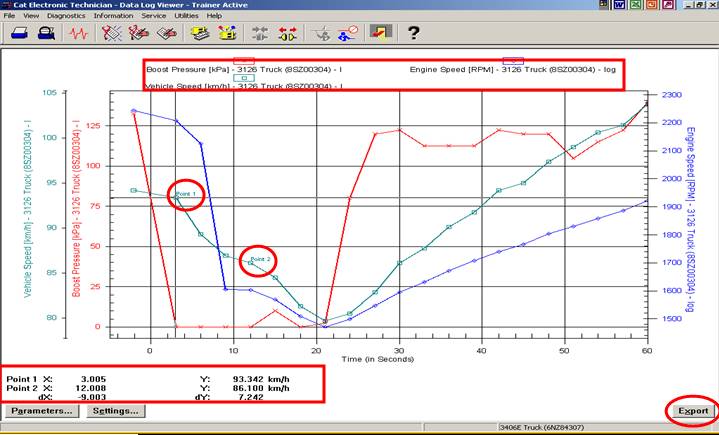

v      实时采集—曲线图

v      瞬拍功能

v      行程信息

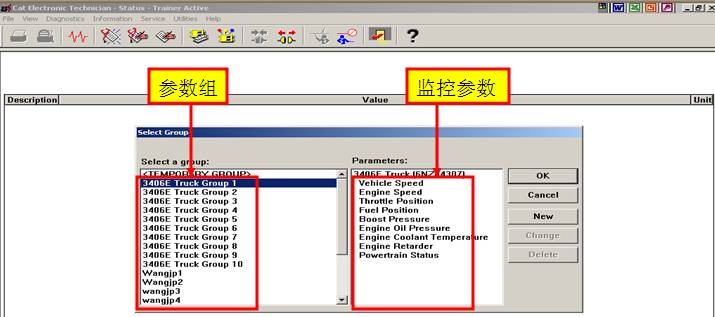

卡特彼勒柴油发动机运行状态:选择/设置监控参数组

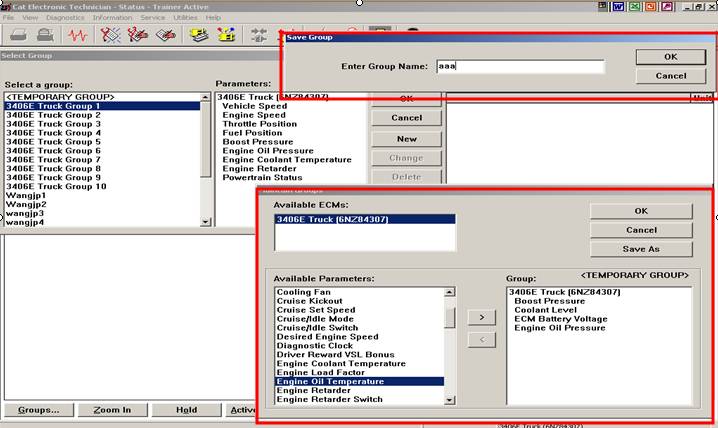

卡特彼勒柴油发动机运行状态:自定监控参数组

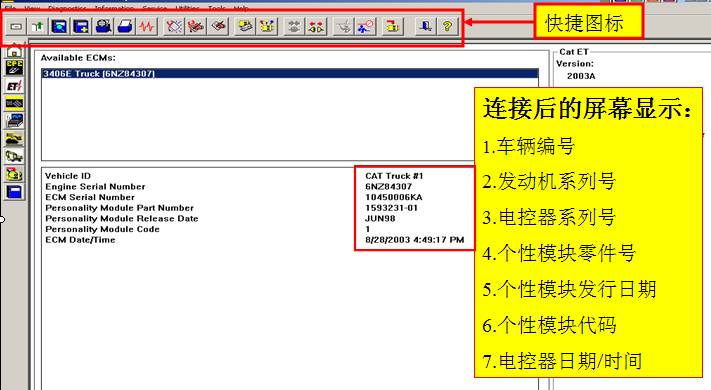

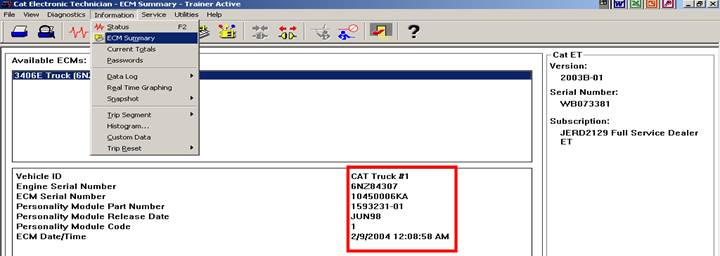

卡特彼勒发动机电控器    (ECM)信息
1.车辆编号
2.发动机系列号
3.电控器系列号
4.个性模块零件号
5.个性模块发行日期
6.个性模块代码
7.电控器日期/时间

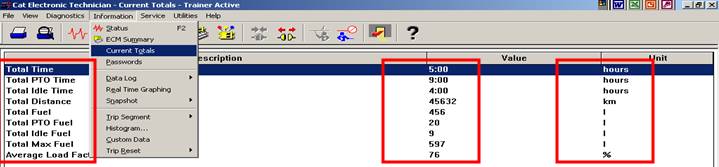

汇总信息:  记录设备运行的汇总数据, 包括:总运行时间,总行驶距离,燃油消耗,平均负载因素%

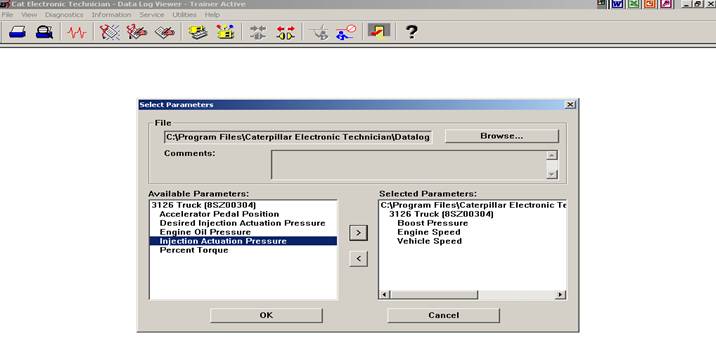

数据采集的浏览:浏览 / 分析设备运行状况

卡特彼勒柴油发动机数据的浏览

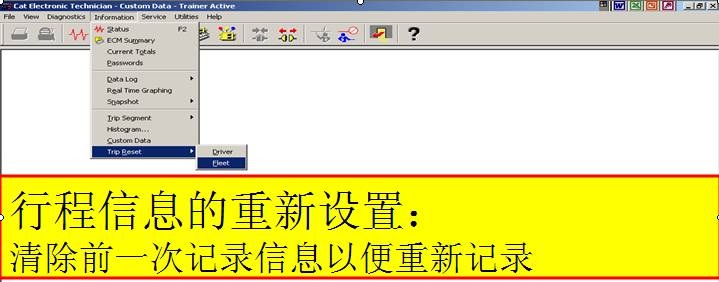

卡特彼勒柴油发动机行程信息:记录车辆/发动机在某段行程中的运行状况.
发动机总运行小时              怠速时间比例       最高发动机转速
驾驶时间                   PTO小时              行程开始时间
行驶距离                   PTO燃油消耗量   行程结束时间
燃油消耗量                PTO时间比例              行程开始里程数
全程燃油经济性           平均负载因素(%)  行程结束里程数
行驶燃油经济性           平均车速
怠速小时                     平均行驶车速
怠速燃油消耗量           最高车速

行程信息汇总表/柱状图:
时间-发动机转速关系表/柱状图:记录运行时间与发动机转速的关系. 以汇总表和柱状图的形式显示.
时间-车辆速度关系表/柱状图:记录运行时间与车辆速度的关系. 以汇总表和柱状图的形式显示.
时间-发动机转速-车辆速度关系表:记录运行时间与发动机转速及车辆速度的关系. 以汇总表的形式显示.

卡特彼勒柴油发动机维修功能:

       浏览/设定发动机参数表

       备份发动机参数表

       参数的保护

       发动机电控器的日期/时间的设置

       发动机传感器的标定

       电控器的测试

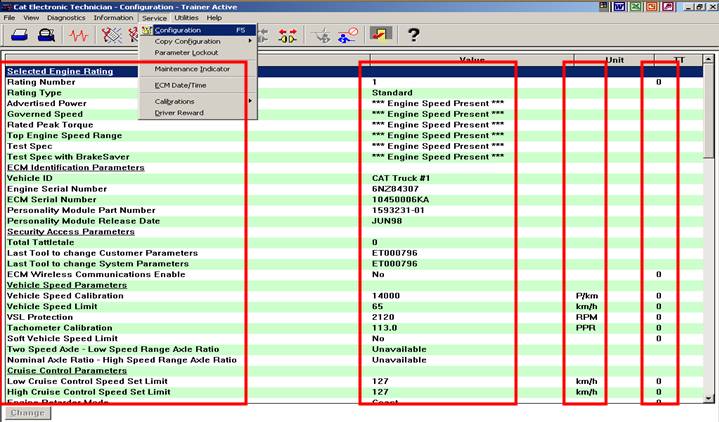

浏览发动机参数表

卡特彼勒柴油发动机有效程序
发动机电控器(ECM)软件的刷新
ET的设置
       a.通讯设置
       b.文件地址的设置
       c.区域设置
       d.确认设置
ET的注册

软件的刷新:刷新发动机的系统参数

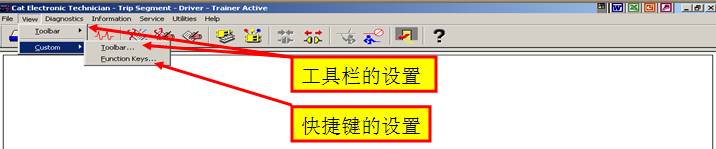

ET的设置5:工具栏/快捷键的设置

卡特彼勒柴油发动机文件的管理
打开存储文件
       1.ECM备份文件
       2.数据采集文件
       3.瞬拍文件
       4.报告文件
导入 /导出文件
断开ET与ECM的连接
打印设置
打印预览
