MTU柴油发动机的一般原理和构造

MTU柴油发动机的一般原理和构造

1.     简介

1.1发动机是将某种形式的能量转变为机械能的机器。

将热能转变为机械能的发动机，称为热力发动机，其中热能是由柴油燃料燃烧所产生的机器，称作柴油发动机。

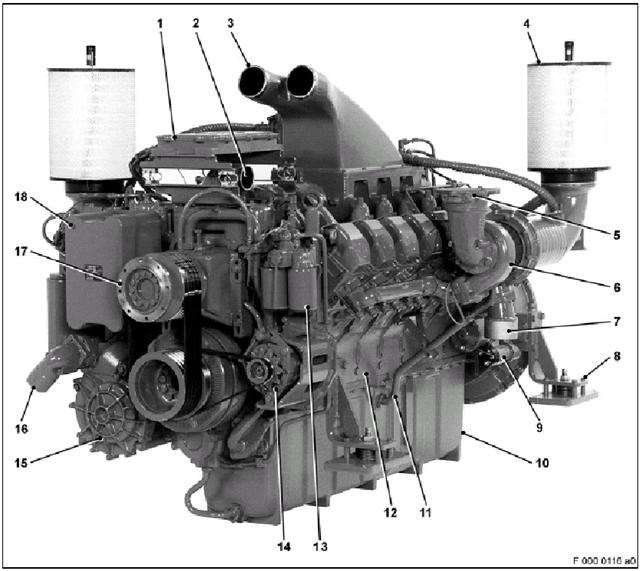

图示为MTU 16V2000G.2TD发动机

1 调速器／发动机控制系统                             10 机油盘

2 发动机冷却水出口                                   11 增压器回油管

3 中冷器后的增压空气进口1                            12 曲轴箱

4 空气滤清器                                         13 燃油双联滤器（易更换滤器）

5 排气出口，A 排                                     14 充电发电机

6 增压器，A 排                                       15 发动机冷却水泵

7 至中冷器的增压空气进口1                            16 发动机冷却水进口

8 发动机机脚                                         17 风扇传动装置

9 起动装置                                           18 发动机滑油热交换器

柴油发动机的燃料是轻柴油，一般是通过喷油泵和喷油器将柴油直接喷入发动机气缸，在气缸内经均匀混合和压缩，在高温下自燃。这种发动机又称为压燃式发动机。

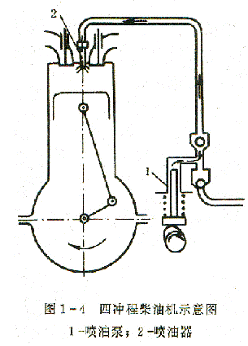

2.     四冲程柴油机工作原理

2.1四冲程柴油机每个工作循环经历进气、压缩、作功、排气四个行程。

柴油机在进气行程中吸入的是纯空气。压缩行程终了时，柴油经喷油泵将油压提高到10MPa以上，通过喷油器喷入气缸，在很短时间内与压缩后的高温空气混合，形成可燃混合气。

由于柴油机压缩比高（一般为16~22），所以压缩终了时气缸内空气压力可达3.5~4.5MPa ，同时温度高达750~1000K，大大超过柴油的自燃温度。故柴油喷入汽缸后，在很短的时间内与空气混合后便立即自行发火燃烧。气缸内气压急速上升到6~9MPa ，温度也升到2000~2500K。在高压气体推动下，活塞向下运动并带动曲轴旋转而作功，废气经排气管排出。

四冲程发动机工作循环的四个活塞行程中，只有一个行程是作功的，其余三个行程则是作功的准备行程。



因此，在单缸发动机内，曲轴每转两周中只有半周是由于膨胀气体的作用使曲轴旋转，其余一周半则依靠飞轮惯性维持转动。显然，作功行程时，曲轴的转速比其他三个行程内曲轴转速要大，所以曲轴转速是不均匀的，因此发动机运转就不平稳。

在多缸四冲程发动机的每一个气缸内，所有的工作过程是相同的，并按上述同样的次序进行，但所有气缸的作功行程并不同时发生。例如在四气缸发动机内，曲轴每转半周便有一个气缸在作功，其平稳性也得到极大的提高。

3.     发动机的一般构造

发动机是一部由许多机构和系统组成的复杂机器。现代柴油发动机的机构型式很多。即使是同一类型的发动机，其具体构造也是各种各样的。

柴油发动机一般包括机体组、曲柄连杆机构、配气机构、供给系、冷却系、润滑系、起动系。

4. 机体组

一般包括气缸盖、气缸体、油底壳。有的发动机将气缸体分铸成上下两部分，上部称为气缸体，下部称为曲轴箱。机体的作用是作为发动机各机构、各系统的装配基体，而且其本身的许多部分又分别是曲柄连杆机构、配气机构、供给系、冷却系和润滑系的组成部分。气缸盖和气缸体的内壁共同组成燃烧室的一部分。

4.1气缸体

水冷发动机的气缸体和曲轴箱常铸成一体，称作气缸体。上半部有一个或若干个为活塞在其中运动导向的圆柱形空腔，称为气缸。下半部为支撑曲轴的曲轴箱，其内腔为曲轴运动的空间。为保证气缸表面能在高温下工作，气缸周围和气缸盖中均有用以充水的空腔，称作水套，气缸体和气缸盖上的水套是相互连通的。作为发动机各个机构和系统的装配基体，气缸体本身应具有足够的刚度和强度。

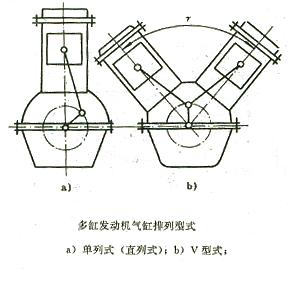

单列式（直列式）发动机的各个气缸排成一列，一般是垂直布置。其结构简单，加工容易，但长度和高度较大。

V型发动机缩短了发动机的长度和高度，增加了气缸体的刚度，重量也有所减轻，但加大了发动机宽度，且形状复杂，加工困难，一般多用于缸数多的大功率发动机。

4.2气缸盖

气缸盖的主要功用是封闭气缸上部，并与活塞顶部和气缸壁一起形成燃烧室。气缸盖上有进、排气门座及气门导管孔和进、排气通道等。在多缸发动机的一列中，只覆盖一个气缸的气缸盖，称作单体气缸盖。覆盖部分（两个以上）气缸的称作块状气缸盖。覆盖全部气缸的气缸盖称作整体气缸盖。

4.3油底壳

油底壳的主要功用是贮存机油并封闭曲轴箱。油底壳的形状决定于发动机的总体布置和机油的容量。在有些发动机上，为了加强油底壳内机油的散热，在壳的底部铸有相应的散热肋片。

5. 曲柄连杆机构

曲柄连杆机构的功用，是把燃气作用在活塞顶上的力转变为曲轴的转矩。以向工作机械输出机械能。曲柄连杆机构的主要零件可以分成：活塞连杆组、曲轴飞轮组。

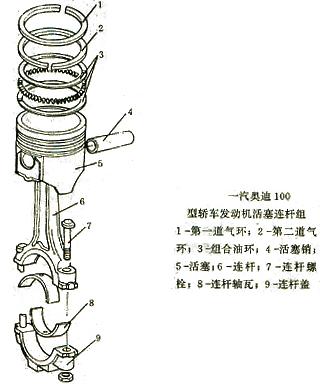

5.1活塞连杆组

活塞连杆组由活塞、活塞环、活塞销、连杆等机件组成。



5.1.1活塞

活塞的主要作用是承受气缸中气体压力所造成的作用力，并将此力通过活塞销传给连杆，以推动曲轴旋转。活塞顶部还与气缸盖气缸壁共同组成燃烧室。活塞承受的气压力和惯性力是呈周期性变化的，因此，活塞的不同部分会受到交变得拉伸、压缩或弯曲载荷；并且由于活塞各部分的温度极不均匀，活塞内部将产生一定的热应力。所以要求活塞质量小，热膨胀系数小，导热性好和耐磨。

5.1.2活塞环

活塞环包括气环和油环两种。气环的作用是保证活塞与气缸壁间的密封，防止气缸中的高温、高压燃气大量漏入曲轴箱，同时还将活塞顶部的大部分热量传导到气缸壁，再由冷却水或冷空气带走。

油环用来刮除气缸壁上多余的机油，并在气缸壁上铺涂一层均匀的机油膜，这样既可以防止机油串入气缸燃烧，又可以减小活塞、活塞环与气缸的磨损和摩擦阻力。此外，油环也起到封气的辅助作用。

气环所起的作用主要是密封和导热，其中，主要是密封的作用。

总之，在高温、高压、高速以及润滑困难的条件下工作的活塞环，是发动机所有零件中工作寿命最短的。当活塞环磨损到实效时，将出现发动机起动困难，功率不足，曲轴箱压力升高，通风系统严重冒烟，机油消耗增大，排气冒蓝烟，燃烧室、活塞等表面严重积碳等不良状况。

5.1.3活塞销

活塞销的功用是连接活塞和连杆小头，将活塞承受的气体作用力传给连杆。

活塞销在高温下承受很大的周期性冲击载荷，润滑条件较差，因而要求有足够的刚度和强度，表面耐磨，质量尽可能小。为此，活塞销通常做成空心圆柱体。

5.1.4连杆

连杆的功用是将活塞承受的力传给曲轴，并从而使得活塞的往复运动转变为曲轴的旋转运动。连杆由小头、杆身和大头（包括连杆盖）组成。

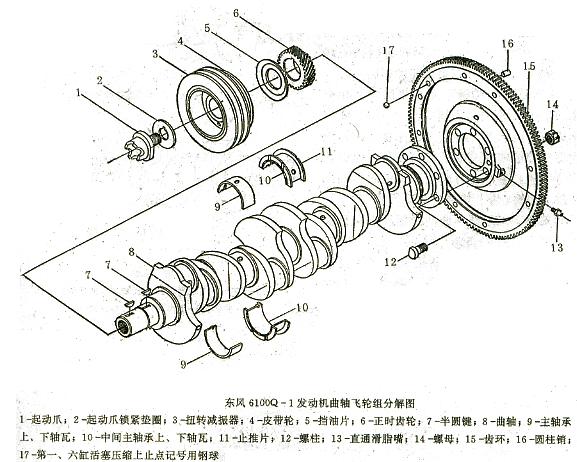

5.2曲轴飞轮组

曲轴飞轮组主要由曲轴和飞轮以及其他不同作用的零件和附件组成。

5.2.1曲轴

曲轴的功用是承受连杆传来的力，同时受到旋转质量的离心力，周期性变化的气体压力和往复惯性力的共同作用，使曲轴承受弯曲和扭转载荷，为保证工作可靠，因此要求曲轴具有足够的刚度和强度，各工作表面要耐磨且润滑良好。曲轴根据其使用情况有整体式和组合式多种结构。

5.2.2飞轮

飞轮是一个转动惯量很大的圆盘。其主要功用是将在作功行程中输入于曲轴的功的一部分贮存起来，用以在其他行程中克服阻力，带动曲柄连杆机构越过上、下止点，保证曲轴的旋转角速度和输出扭矩尽可能均匀，并使发动机有可能克服短时间的超载荷，又可作为发动机动力输出的传动部件。

为了在保证有足够的转动惯量的前提下，尽可能减小飞轮的质量，应使飞轮的大部分质量集中在轮缘上，因而轮缘通常做得宽而厚。

飞轮的外缘上压有齿环，可与起动机的驱动齿啮合，供起动发动机用。

飞轮上通常刻有第一缸发火正时记号，以便校准发火时间。

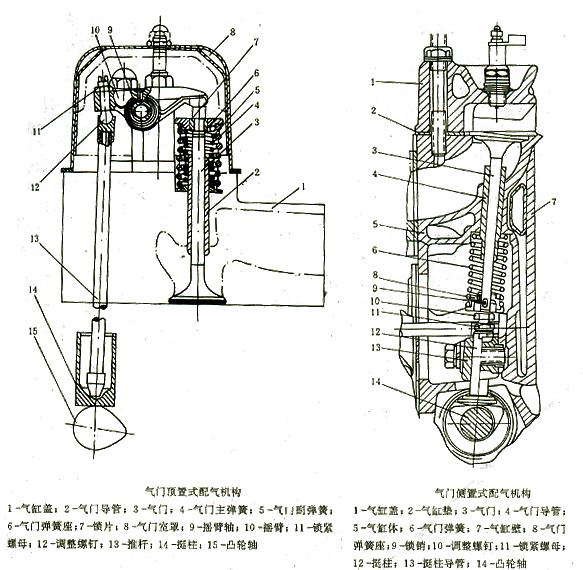

6. 配气机构

配气机构的功用是按照发动机每一气缸内所进行的工作循环和发火次序的要求，定时开启和关闭各气缸的进、排气门，使新鲜空气得以及时进入气缸，废气得以及时从气缸排出。

气门式配气机构由气门组和气门传动组组成。

6.1气门组

气门组包括气门、气门导管、气门座及气门弹簧等零件。

气门传动组主要包括凸轮轴正时齿轮、挺柱及其导管，气门顶置式配气机构还有推杆摇臂和摇臂轴等。气门传动组的作用，使进、排气门能按配气相位规定的时刻开闭，且保证有足够的开度。

7. 供给系

柴油机供给系由燃油供给、空气供给、混合气形成及废气排出四部分组成。

7.1燃油供给装置

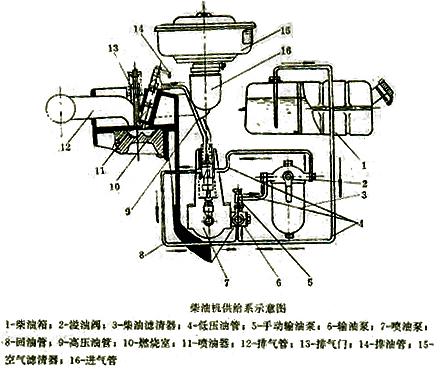

燃油供给装置由油箱、输油泵、低压油管、柴油滤清器、喷油泵、高压油管、喷油器、和回油管组成。

柴油从燃油箱被吸入输油泵并泵出，经柴油滤清器后进入喷油泵。自喷油泵输出的高压柴油经高压油管和喷油器进入燃烧室。过量的柴油经回油管回到输油泵。

从油箱到喷油泵人口的油路油压是输油泵建立的，出油压力一般为0.15~0.3MPa，称作低压油路。从喷油泵到喷油器的油压是由喷油泵建立的，一般在10MPa以上，故称此段油路为高压油路。高压柴油通过喷油器呈雾状喷入燃烧室，与空气混合而形成可燃混合气。

为了在柴油机起动时排除整个油路中的空气，将柴油充满喷油泵，在输油泵上装有手动输油泵。

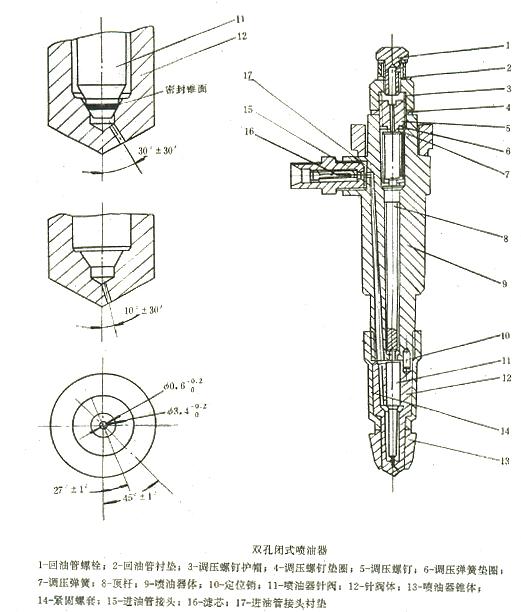

7.1.1喷油器

喷油器的功用是将柴油雾化成较细的颗粒，并把它们分布到燃烧室中。根据混合气形成与燃烧的要求，喷油器应具有一定的喷射压力和射程，以及合适的喷注锥角。此外，喷油器在规定的停止喷油时刻应能迅速地切断燃油的供给，不发生滴漏的现象。

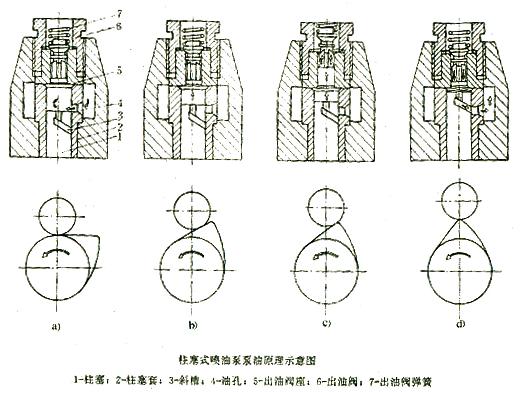

7.1.2喷油泵

喷油泵的功用是定时、定量地向喷油器输送高压燃油。多缸柴油机的喷油泵应保证：1、各缸的供油次序符合所要求的发动机发火次序；2、各缸供油量均匀，不均匀度在标定工况下不大于3%~4%；3、各缸供油提前角一致，相差不大于0.5°曲轴转角。为避免喷油器的滴漏现象，喷油泵还必须保证供油停止迅速。

喷油泵的结构型式很多。车用柴油机的喷油泵安作用原理不同大体可分为三类：柱塞式喷油泵、喷油泵-喷油器和转子分配式喷油泵。柱塞式喷油泵性能良好，使用可靠，为目前大多数柴油机所采用。喷油泵-喷油器的特点是将喷油泵和喷油器合成一体，直接安装在缸盖上，以消除高压油管带来的不利影响。但要求在发动机上另加驱动机构。应用于PT燃油供给系统的喷油器即属于此类。转子分配式喷油泵是依靠转子的转动实现燃油的增压（泵油）及分配。它具有体积小、质量小、成本低、使用方便等优点。



7.2空气供给装置

空气供给装置由空气滤清器、进气管和气缸盖内的进气道组成。功率较大的机组为为增加进气量，通常配置废气涡轮增压机。



7.2.1废气涡轮增压

提高柴油机功率最有效的措施是增加充气量和供油量。目前，大功率柴油机通常采用柴油机排气驱动的涡轮机拖动压气机，来提高进气压力，增加充气量，这一方法称为废气涡轮增压。

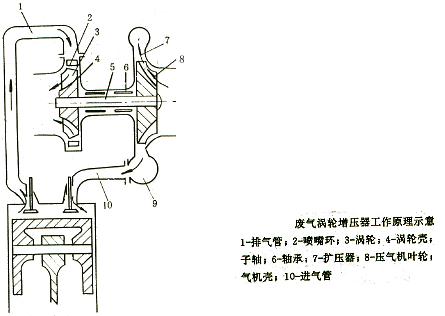

废气涡轮增压的一般原理。排气管接到增压器的涡轮壳上，柴油机排出的具有一定压力的高



温废气经涡轮壳进入喷嘴环，由于喷嘴环的通道面积做成由大到小，因而废气的速度迅速提

高。高温高速的废气气流，按一定方向冲击涡轮，使涡轮高速旋转，废气的压力、温度和速度越高，涡轮转速也越高。通过涡轮的废气最后排入大气。这时与涡轮固装在同一根转子轴上的压气叶轮也以相同的速度旋转，将经滤清器滤过的空气吸入压气机壳。高速旋转的压气机叶轮把空气甩向叶轮的外缘，使其速度和压力增加，并进入形状做成进口小出口大的扩压器，因此气流的速度下降，压力升高。再通过断面由小到大的环形压气机壳使空气压力继续升高。高压空气流经柴油机进气管进入气缸与更多的柴油混合燃烧，以保证发动机发出更大的功率。

7.3混合气形成装置是燃烧室。

7.4废气排出装置由气缸内的排气道、排气管和排气消声器组成。

8. 冷却系

发动机工作时气缸内温度可高达1800~2000°C。直接与高温气体接触的机件(如：气缸体、气缸盖、活塞、气门等)若不及时加以冷却，则其中运动机件将可能因受热膨胀而破坏正常间隙，或因润滑油在高温下失效而卡死；各机件也可能因高温而导致其机械强度降低甚至损坏。因此，为保证发动机正常工作，必须对这些在高温条件下工作的机件加以冷却。目前，柴油发电机组上广泛采用的是水冷系。

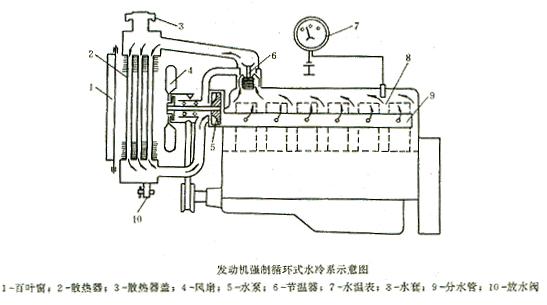

水冷发动机的气缸盖和气缸体中都铸造出贮水的、连同的夹层空间，称为水套，使水得以接近受热零件，并可在其中循环流动。水泵将冷却水由机外吸入并加压，使之经分水管流入发动机缸体水套。冷却水从气缸壁吸收热量，温度升高，继而流到气缸套水套，再次受热升温后沿水管流入散热器内。由于有风扇的强力抽吸，空气流以高速从散热器中通过。冷却水在流经散热器的过程中，其热量不断的散到大气中，使水本身得到冷却。冷却了的水流到散热器的底部以后，又在水泵的作用下，经水管再流入水套，如此不断的循环。使发动机中在高温条件下工作的零件不断地得到冷却。

为了保证发动机在不同的负荷和转速条件下，经常在最适宜的温度范围内工作，冷却系中还设有调节温度的装置，如节温器等。

9.润滑系

发动机工作时，传力零件的相对运动表明（如曲轴与主轴承、活塞与气缸壁、蒸时齿轮夫等）之间必然产生摩擦。为保证发动机正常工作，必须对相对运动表面加以润滑。发动机的润滑



是由润滑系来实现的。润滑系的基本任务就是将机油不断的供给各零件的摩擦表面，减少零件的摩擦和磨损。流动的机油不仅可以清除摩擦表面的磨屑等杂质，而且还可以冷却摩擦表面。气缸壁和活塞环上的油膜还能提高气缸的密封性。此外，机油还可以防止零件生锈。

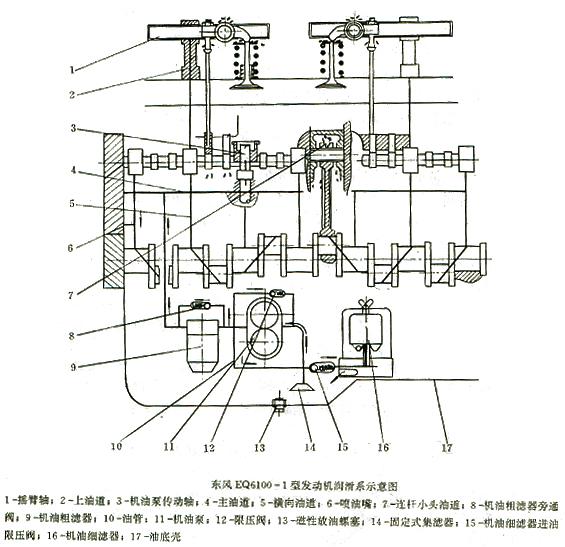

以东风6100-1型举例说明。发动机工作时，机油泵经固定式集滤器从油底壳中吸取机油，分成两路，经机油粗滤滤去较大的机械杂质，流入纵向主油道，执行润滑任务，另有一部分机油经进油限压阀流入机油细滤器内，滤去较细的机械杂质和胶质后流回油底壳。

进入主油道的机油，通过上曲轴箱中的七条并联的横向油道分别润滑主轴颈和凸轮轴轴颈。机油还通过曲轴中的斜向油道从主轴颈处流向连杆轴颈。同时也从凸轮轴的第二、第四轴颈处，经上油道通向摇臂支座，润滑摇臂轴、推杆球头和气门端部。第三条横向油道还通向机油泵传动轴。

还有部分机油由第一条横向油道通过喷油嘴喷射出来，以润滑正时齿轮副。

此外，在第一、二横向油道之间还有油管从主油道接出，通到涡轮增压机曲轴中心油道，润滑空压机的连杆轴颈后，由油管流回到油底壳中。主油道中还装有机油压力传感器以测量油压。

当连杆大头上堆着凸轮轴一侧的小孔与曲轴的连杆轴颈的油道孔祥同时，机油即由此小孔喷向凸轮表面、气缸壁及活塞等处。润滑推杆球头和气门端的机油顺推杆表面流下到杯形挺柱内，再由挺柱下部的油孔流出与飞溅的机油共同来润滑凸轮的工作表面。飞溅到活塞内部的机油，溅落在连杆小头的切槽内，以润滑活塞销。

机油泵与主油泵之间，与粗滤并联设置一个旁通阀，以防粗滤堵塞。当粗滤与出油道压力差达到0.15~0.18MPa时，旁通阀被推开，使机油不经过粗滤器而直接流入主油道，以保证对发动机各部分的正常润滑。

若机油泵出油压力超过0.6MPa时，作用在阀上的机油压力将超过限压弹簧的预紧力，顶开柱塞阀使一部分机油流回到机油泵的进油口。

机油细滤器的下面还设置了可接机油散热器的阀门。机组运行过程中机油温度升高，达到设定温度时，阀门打开，机油通过机油散热器散热。

10.起动系

要使发动机由静止状态过渡到工作状态，必须先用外力转动发动机的曲轴，使气缸内形成可燃混合气并燃烧膨胀，工作循环才能进行。曲轴在外力作用下开始转动到发动机开始自动运转的过程，称为发动机的起动。

发动机起动系包括电源、（充电）发电机、起动机等。

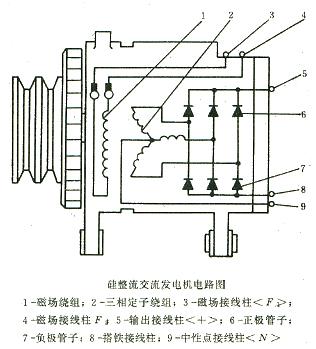

10.1（充电）发电机

目前，一般均采用硅整流发电机。其实质上是一台三相同步交流发电机，通过6个或8个二极管、进行三相全波整流后输出直流电。



发动机工作时，通过电刷和滑环将直流电压加在磁场绕组的两端，转子的爪形被磁化，形成交错的磁极。转子旋转时在定子中间形成旋转的磁场，使安装在定子铁芯上的三相绕组中感应生成三相交流电，经整流器整流为直流电。为保持电压恒定，发电机必须配用电压调级器，在发电机转速变化时，保持发电机电压恒定。

10.2起动机。

起动机一般由直流电动机、操纵机构和离合机构三大部分组成。

发动机组用柴油机的起动机一般采用继电器操纵起动机电磁开关和齿轮副，实现齿轮啮合和分开的控制。

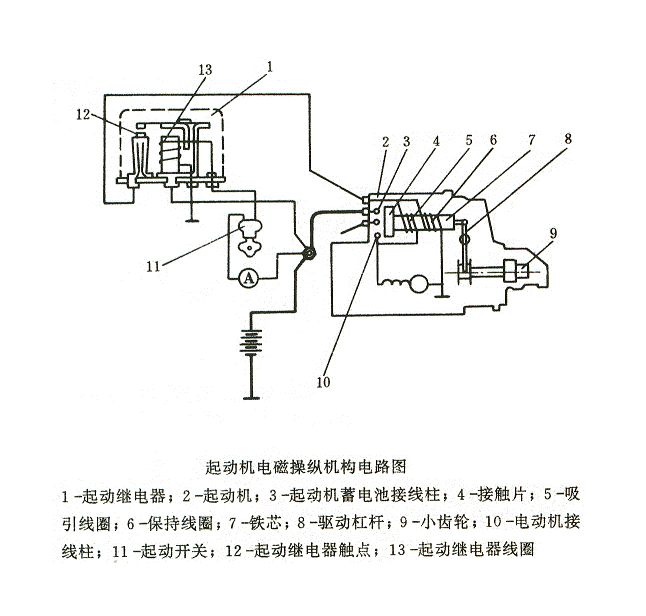

这里简要介绍一下电磁操纵机构的电路原理。

起动时，起动开关接通，起动继电器的线圈通电，使其触点闭合，接通了吸引线圈（与直流电动机串联）、保持线圈（与电机并联）的电路。两个线圈的磁场产生很强的磁力，吸引铁芯左移，并带动驱动杠杆绕其销轴转动，使小齿轮移出与飞轮齿圈啮合。与此同时，由于吸引线圈中的电流流过磁场中的绕组，电枢开始旋转，小齿轮在旋转中移出，减小在与飞轮啮合时的冲击。当铁芯左移到接触盘将电动机接线柱与蓄电池接线柱接通时，起动机开始起动发动机。此时，与电动机接线柱相联的吸引线圈被短路，失去作用，但这时起动机开关已接通，保持线圈所产生的磁力足以维持铁芯处于开关吸合位置。



起动后，及时松开起动开关，起动继电器线圈断电，磁场消失，在回位弹簧的作用下铁芯右移回到原位，起动机电路切断。与此同时，驱动杠杆也在弹簧的作用下回位，使齿轮退出啮合。

11.发动机的保养周期

11.1    Perkins保养时间表

类别	A	B	C	D	E
周期	40小时第一次保养	每日保养	200小时或6个月	400小时或12个月	2000小时

保养时间以先到的周期为准。

A	B	C	D	E	操作内容
★	★				检查冷却液量
			★		检查冷却液的浓度（2）
★		★			检查传动皮带
			★		清洗输油泵的沉淀杯和滤网
★	★				检查粗滤中的水（1）
			★		更换燃油滤芯
				★	喷油器检查（3）
★					怠速检查及调整（3）
	★				检查机油油量
★	★				检查润滑油压力（1）
★			★		更换发动机润滑油（4）
★			★		更换润滑油滤清器罐（4）
				★	清洗发动机通风系统
★	★				多尘环境下清洗空滤或集尘杯
		★			正常条件小清洗空滤集尘杯
			★		清洗或更换空滤滤芯
				★	确保涡轮增压器叶轮和壳体清洁（3）
		★			清洗压缩机空滤器（1）
				★	排气装置和压缩机检查（3）
★				★	气门间隙检查，必要时调整（3）
				★	发电机、起动电机的检查（3）

操作内容中数字说明：

（1）如有安装。

（2）每2年更换一次防冻液。如用冷却液代替防冻液则每6个月更换一次。

（3）由经过正规培训的人员进行。

（4）发动机通常全负荷20分钟以上的场合，润滑油和滤清器罐须每250小时或12个月更换一次。

11.2  MTU保养时间表

11.2.1保养注意事项

发动机外部系统必须保养以确保发动机永远无故障运行。为此目的，必须：

— 确保提供足够的和适用的燃油

— 确保燃烧空气是干燥的和干净的

— 只能使用干净的、经过滤的水

保养时要注释：

— 应特别注意经常保持车间清洁和整齐，以便于发现可能的遗漏，及防止随之而来的损坏。

— 防止橡胶件和塑料件与燃油和滑油接触，不要用有机洗涤剂清洗，只能用干布擦净。

— 一定要更换所有的密封圈和密封垫。

11.2.2 保养系统

预防性保养允许提前工作计划以增加实用性。

保养由W1到W6保养等级组成。

各保养等级的主要内容：

W1：	运行检查
W2，W3 和W4：	在不拆发动机的情况下进行的定期维修保养
W5：	该保养等级须部份拆卸发动机
W6：	大修，发动机完全解体

保养间隔的确定要保证发动机正常运行到下一个排定的保养等级。具体的运行条件可能需要改变保养计划

而作调整。

11.2.3 保养频率表

保养等级	运行时间极限（小时）	间隔时间（月）
W1	每日运行检查	1
W2	250	6
W3	500	12
W4	1500	48
W5	3000	96
W6	参考第四页，D000.000.15

11.2.4 保养规程

对新机、或经过W5或W6保养后，使用3个月或运行50小时后的一次性检查
配气机构	检查气阀间隙
燃油粗滤器	检查，必要时更换滤芯
排气系统	检查紧固性
发动机冷却水泵	检查排泄孔
发动机机脚	检查紧固性

代码保养等级W1 _ 每月试机／运行检查
发动机运行	检查转速
发动机运行	检查所有压力表的压力值
发动机运行	检查所有温度表的温度值
发动机运行	检查运行噪声
发动机运行	检查发动机和外部管系的渗漏情况
中冷器	检查放水管冷却水及杂物（仅对TB型）
空气滤清器	检查信号环位置
排气系统	检查排气颜色
机油	检查油位
发动机冷却水	检查水位
增压空气冷却水	检查水位（仅对TB型）

作业说明                                        W			2	3	4	5
空气进气管	检查进气侧泄漏或损坏
发电机驱动	检查三角皮带的张紧和损坏情况
风扇传动	检查三角皮带的张紧和损坏情况
配气机构	检查气阀间隙
燃油双联滤器	更换滤器
燃油粗滤器	清洁
机油旧油取样	分析
机油	换油
机油滤清器	更换— 在更换机油时进行
发动机冷却水	取样分折/更换
发动机冷却水泵	检查排泄孔
增压空气冷却水	取样分析，必要时更换（仅对TB型）
增压空气冷却水泵	检查排泄孔
发动机冷却水冷却器	检查冷却元件表面污染
增压空气冷却水冷却器	检查冷却元件表面污染（仅对TB型）
气缸套内壁	进行内窥镜检查
曲轴箱呼吸器	更换滤器
增压器	检查转动灵活性
空气滤清器	更换
发动机机脚	检查紧固性
蓄电池	检查充电情况， 液体粘度和电解液液面
发动机	电缆检查
在开始W5 级保养以前，排放冷却水并冲洗冷却系统
气缸		检查压缩压力
配气机构		拆下并检查摇臂和阀桥
		检查摇臂轴承，联接球和顶杆的磨损情况
喷油泵		更换
喷油器		更换
发动机冷却水泵		大修或更换
增压空气冷却水泵		大修或更换（仅对TB型）
发动机冷却水冷却器		清洗，检查渗泄情况
增压空气冷却水冷却器		清洗，检查渗泄情况（仅对TB型）
发动机冷却水恒温器		更换热功元件
弹性件		更换（外部的）

11.2.5 保养等级W6

W6 级需要完全解体发动机。

有关零部件的修理／大修取决于该零部件实际状态及其尺寸，具体内容请参考磨损极限及公差范围。

建议的大修期：16年，6 000小时

12.常见故障

12.1   Perkins常见故障诊断

12.1.1 故障可能的原因

故障现象	可能的原因
	由客户自行检查	由专业维修人员检查
起动电机转速太慢	1，2，3，4
发动机不起动	5，6，7，8，9，10，12，13，14，15，17	34，35，36，37，38，40，42，43，44
发动机不易起动	5，7，8，9，10，11，12，13，14，15，16，17，19	34，36，37，38，40，42，43，44
发动机功率不足	8，9，10，11，12，13，16，17，18，19，20，21	34，36，37，38，39，42，43，44，61，63，64
发动机缺火	8，9，10，12，13，15，20，22	34，36，37，38，39，40，41，43
耗油量太高	11，13，15，17，18，19，21，22	34，36，37，38，39，40，42，43，44，63
发动机冒黑烟	11，13，15，17，19，21，22	34，36，37，38，39，40，42，43，44，61，63
发动机冒兰烟或白烟	4，15，21，23	36，37，38，39，42，44，45，52，58，62
润滑油压力太低	4，24，25，26	46，47，48，50，51，59
发动机爆震	9，13，15，17，20，22，23	36，37，40，41，44，52，60
发动机运转不平稳	7，8，9，10，11，12，13，15，16，18，20，22，23	34，38，40，41，44，52，60
震动	13，18，20，27，28	34，38，39，40，41，44，52，54
润滑油压力太高	4，25	49
发动机温度太高	11，13，15，19，27，29，30	34，36，37，39，52，55，56，57，64
曲轴箱压力过高	31，33	39，42，44，45，52
压缩不良	11，22	37，39，40，42，43，44，45，53，60
发动机起动后又停机	10，11，12

12.1.2故障原因对照表

编号	故障原因	编号	故障原因
1	电瓶容量不足	33	真空管泄漏或排气管故障
2	电器连接不良	34	燃油喷射泵故障
3	起动电机故障	35	燃油喷射泵传动装置故障
4	润滑油等级不对	36	燃油喷射泵正时不正确
5	起动电机转速太慢	37	气门正时不正确
6	燃油箱没油	38	压缩不良
7	停机控制故障	39	缸盖垫片泄漏
8	燃油管堵塞	40	气门无间隙
9	燃油输油泵堵塞	41	高压油管不对
10	燃油滤清器的滤芯太脏	42	缸径磨损
11	空滤或进气系统堵塞	43	气门和气门座之间泄漏
12	燃油系统中有空气	44	活塞环无间隙、磨损或断裂
13	喷油器故障或型号不对	45	气门杆或/和气门导管磨损
14	不正确使用冷起动系统	46	曲轴轴承磨损或损坏
15	冷起动系统故障	47	润滑油泵磨损
16	燃油箱通气孔阻塞	48	泄压阀不关闭
17	燃油型号或等级错误	49	泄压阀不打开
18	发动机速度控制的动作受滞	50	泄压阀弹簧折断
19	排气管阻塞	51	润滑油泵的吸油管故障
20	发动机温度太高	52	活塞损坏
21	发动机温度太低	53	活塞高度不正确
22	气门间隙不正确	54	飞轮壳体和飞轮为正确对准
23	湿式机滤规格不对或油太多	55	节温器故障或型号不对
24	油底壳中润滑油不足	56	冷却管路阻塞
25	机油表故障	57	水泵故障
26	润滑油滤清器滤芯太脏	58	气门杆密封损坏
27	风扇损坏	59	油底壳滤网阻塞
28	发动机座或飞轮壳体故障	60	气门弹簧折断
29	油底壳中润滑油太多	61	涡轮增压器叶轮损坏或太脏
30	散热器中的气道或水道堵塞	62	涡轮增压器密封圈漏油
31	通风管阻塞	63	进气系统泄漏
32	系统中的冷却液不足	64	涡轮增压器排气阀门操作不正常

12.2 MTU常见故障诊断

12.2.1接通起动马达电源后电动机不转

部件名称	可能的原因	排除措施
蓄电池	电压低或有故障	充电或更换
	电缆接点有故障	检查电缆接点是否可靠
起点马达	发动机电路或起动马达有故障	检查电缆连接是否牢固可靠
发动机电路	有故障	检查
发电机/发电机控制系统	各组件底座或导线连接器装接不当	检查
发动机控制单元（ECU）	插口接头松脱	检查插口接头
发动机	运行装置锁住（不能手动盘车）	联系维修

12.2.2发动机能转动，但不点火

部件名称	可能的原因	排除措施
起动马达	马达转速不够，蓄电池电压低或有故障	充电或更换
发动机线路	有故障	检查
燃油系统	有空气	排空气
发动机控制单元（ECU）	有故障	, 联系维修

12.2.3发动机点火不均

部件名称	可能的原因	排除措施
燃油喷射设备	燃油喷嘴有故障	更换
	燃油喷射泵有故障	更换
发动机线路	有故障	检查
燃油系统	没有排气	排空气
发动机控制单元（ECU）	有故障	联系维修

12.2.4发动机不能达到标定转速

部件名称	可能的原因	排除措施
燃油供应系统	燃油预过滤器堵塞	更换
	燃油过滤器堵塞	更换
空气供应系统	空气滤清器堵塞	检修或更换
燃油喷射设备	燃油喷嘴有故障	更换
	燃油喷射泵有故障	更换
发动机线路	有故障	检查
发动机	过载	联系维修

12.2.5发动机转速不稳

部件名称	可能的原因	排除措施
燃油喷射设备	燃油喷嘴有故障	更换
	燃油喷射泵有故障	更换
转速传感器	有故障	联系维修
燃油系统	没有排气	排空气
发动机控制单元（ECU）	有故障	联系维修

12.2.6增压空气温度过高

部件名称	可能的原因	排除措施
冷却液	浓度不对	检查
中冷器	积垢	联系维修
机房	进气温度过高	检查风扇和通气孔道

12.2.7增压空气压力过低

部件名称	可能的原因	排除措施
空气供应系统	空气滤清器堵塞	检修或更换
中冷器	积垢	联系维修
废气涡轮增压器	有故障	联系维修

12.2.7中冷器冷却液泄漏

部件名称	可能的原因	排除措施
中冷器	泄漏	联系维修

12.2.8排气呈黑色

部件名称	可能的原因	排除措施
供气系统	空气滤清器堵塞	检修或更换
燃油喷射设备	燃油喷嘴有故障	更换
	燃油喷射泵有故障	更换
发动机	过载	联系维修

12.2.9排气呈蓝色

部件名称	可能的原因	排除措施
发动机润滑油	过多	泄放
	曲轴箱呼吸器润滑油分离器堵塞	更换过滤器元件
废气涡轮增压器、气缸头、活塞环、缸套	有故障	联系维修

12.2.10排气呈白色

部件名称	可能的原因	排除措施
发动机	未达到运行温度	运行发电机，升温
燃油系统	燃油中有水	检查燃油予过滤器，排水
中冷器	渗漏	联系维修

12.3  MTU发动机控制单元（ECU）报警

12.3.1  根据设备配置的不同，发动机控制单元（ECU）会以下列不同方式发出报警：

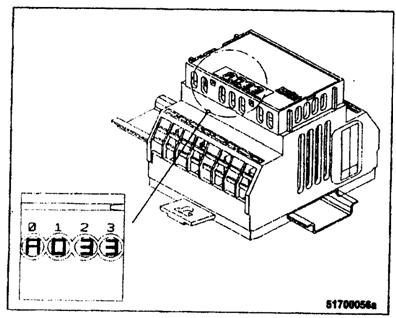

1.在PIM上以4位故障代码显示；

2.在显示屏上出现报警主题；

3.在其他控制装置上（如对话型个人电脑等）显示4位故障代码（根据具体配置确定）。

4.位故障代码中包括一个字符，三位数字：

12.3.2  字符表示最后一次出现故障的时间：

A=当前

B=在最后1小时运行期间内

C=在1~4小时运行期间以前

D=在4~12小时以前发出的报警将自动删除。

12.3.3  三位数字表示故障的性质，其含义见下表。

传感器/促动器发生故障也会出现报警。

12.3.4  例表如下：

故障代码	报警主题	含     义	排除措施
005	L1T-CHARGEAIR	增压空气温度过高（第1档限定）	减少功率
006	L2T-CHARGEAIR	增压空气温度过高（第2档限定）	减少功率
015	L1P-LUBEOIL	润滑油压力过低（第1档限定）	检查润滑油油位高度，必要时添加。
030	ENGINE OVERSPEED	发动机过速，发动机自动停机	1.      确认报警。 2.      重新起动一下发动机。 3.      联系进行维修。

故障代码表详见发动机《操作说明书》。
