珀帕金斯汽缸体裂损磨损的检查与有哪几种修理方法磨损规律与原因分析2022已更新

珀帕金斯汽缸体裂损磨损的检查与有哪几种修理方法磨损规律与原因分析2022已更新

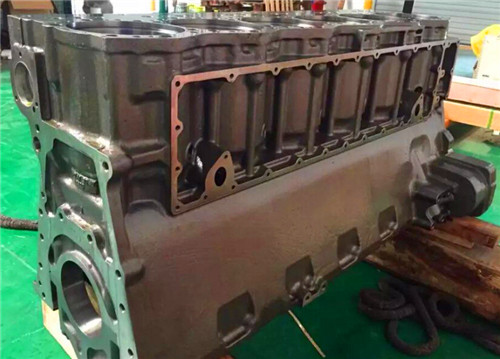

珀金斯Perkins柴油发动机汽缸体裂损的检查与修理方法
    ①用目视或5倍放大镜检查较大裂纹;用水压或气压试验检查细小裂纹，水压或气压试验压力为0. 3-0. 4 Mpa。
    ②气焊修理适用于铸铁汽缸体，裂纹较深(6 mm以上)时需开焊接坡口。
    ③电焊修理适用于铸铁汽缸体，焊前在裂纹走向前方钻Φ 3mm止裂孔。
    ④黏结修理适用于铝合金汽缸体，较大裂纹开V形槽灌注黏结剂;较小裂纹使用黏结剂贴加布层。
    ⑤螺钉填补修理用于钻止裂孔，用专用铜制螺钉。
(3)珀金斯Perkins柴油发动机汽缸磨损的检查与修理
    1)珀金斯Perkins柴油发动机汽缸磨损规律与原因
    ①一般会磨成上大、下小倒锥形。
    a.润滑不良造成磨损:发动机工作时汽缸上部润滑条件较差，这是因为润滑油不易喷到汽缸壁上部，而其上部温度又高，从而使进入汽缸的润滑油钻度下降，不能形成良好油膜，甚至可能被烧掉。实验证明，当温度超过250℃时，完整的油膜很难形成;而接近燃烧室的汽缸壁处，工作温度高达350  ℃;另外进入汽缸的可燃混合气中的细小颗粒不断冲刷缸壁，也破坏了油膜，使汽缸上部活塞环形成干摩擦或半干摩擦，加快了汽缸磨损。

    b.高压造成的机械磨损:珀金斯Perkins柴油发动机工作时活塞环在自身弹力和气体压力作用下压在汽缸壁上。当活塞在汽缸中往复运动时，珀金斯Perkins柴油发动机活塞环与汽缸壁相对运动而产生摩擦磨损，程度决定于活塞环作用在汽缸壁上正压力的大小。正压力越大，润滑油膜的形成和保持越难，机械磨损越严重。在做功行程中，活塞下行汽缸容积增大，这个压力将随之降低，这样珀金斯Perkins柴油发动机汽缸磨损不均匀，使其形状呈上大、下小的倒锥形。
    ②最前端第一缸和最后端第四缸、第六缸，磨损大于其他缸，原因为:
    a.温度造成的酸腐蚀，即第一缸、第四缸、第六缸散热条件好，温度低于其他缸，易造成酸性磨损。
    b.第一缸和第四缸、第六缸，受惯性力影响，是负荷输出端，所以磨损大于其他缸，且径向磨损大于轴向，形成椭圆形。
    ③径向小于轴向的椭圆形。
    珀金斯Perkins柴油发动机做功行程，连杆下行会对汽缸产生一个侧向冲击，加大了主推力面磨损;在压缩行程时，会有一个侧向力，产生同样侧向冲击，也加大了磨损，不过小于做功行程，这样就会磨损形成径向大于轴向的椭圆形。
    ④腰鼓形。由于吸入尘土之类的杂质，中间的磨损速度最快，行成腰鼓形。
    2)磨损检查

    用量缸表从三个高度位置，沿纵、横两个方向，共在6个部位进行检查。最大磨损量—最大测量直径与标准直径之差;圆度误差—同一高度、不同方向测量的两个直径之差的一半;圆柱度误差—不同高度、同一方向测量的两个直径之差的一半。不允许超过使用极限，否则应锁磨或镶套。例如，EQ6100发动机规定汽缸圆度误差若超过0. 075 mm ,圆柱度误差若超过0. 15 mm，则需进行修理。
    使用量缸表测量时，先将量缸表调“0”;(与标准缸径相对应)，再测量:
    ①如果指针正好处在零位，说明被测缸径与标准尺寸的缸径相等;
    ②当指针顺时针方向离开零位，表明缸径小于标准尺寸的缸径;
    ③当指针逆时针方向离开零位，表明缸径大于标准尺寸的缸径。
    ①汽缸径向的最大磨损基本上是处于垂直曲轴轴线平面内(对侧置气门，一般是面对进气门缸壁侧);汽缸径向的最小磨损，是在平行轴轴线平面内。

    ②汽缸轴向磨损，上部大于下部形成圆柱度，最大磨损部位在第一道活塞环对应的上止点处。
    ③珀金斯Perkins柴油发动机缸口活塞环没触到的地方儿乎没有磨损(形成缸肩)。
    ④珀金斯Perkins柴油发动机汽缸镶套。汽缸镶套包括干缸套和湿缸套。
    a.珀金斯Perkins柴油发动机干缸套:用专用工具，过盈量0. 03-0. 08 mm。
    b.湿缸套:高出缸体上平面0. 05-0. 15mm。
    ⑤珀金斯Perkins柴油发动机缸体上平面的检查:
    工具:直尺和塞尺
    方法:在图2-5中所示的6个方向上检查。濮阳Perkins404D-22发动机销售中心哪里有,绍兴Perkins帕金斯403F-07G发动机销售售后代理商去哪找,甘南Perkins帕金斯1104C-44TAG1发动机控制屏欢迎来电,临沂Perkins帕金斯1104C-44TAG1发动机曲轴箱配件网站,
