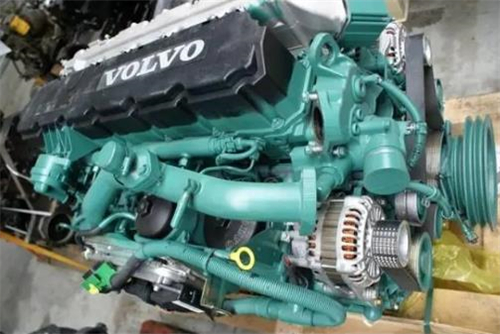

曲柄机构曲轴密封，更换（前部）工具9990192 拔具9992000 手柄9993590 旋转工具9996400 滑动锤88800021

冲头拆卸
1   排放冷却剂；参见冷却剂，排放 330 页。
2   拆下皮带护罩；参见26-3, 皮带护罩。
3   拆下皮带。关于传动皮带，请参见传动皮带，更换 361 页。关于交流发电机皮带，请参见交流发电机，更换 396 页。
4   拆下自动皮带张紧器。P001338621-6 曲柄机构47702575

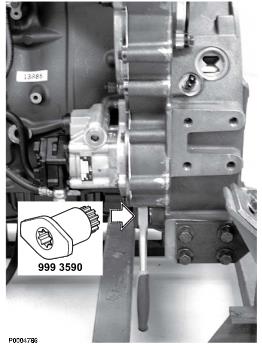

5   如有必要，则将工具 9993590 旋转工具用作固定器。

6   重要事项！减震器不可推挤或撞击。
7   拆下减震器。P0004786P001430321-6 曲柄机构20647702575

8   小心敲击轮毂并将其扭下。方法 1，密封件拆卸

9   安装工具 88800021 冲头。
10   用工具中的导向孔在密封件中钻两个Ø3.5 mm 的孔。润滑钻套，防止污物进入发动机中。
11   拧紧长度约为 50 mm 的两个适当的金属片螺钉(1)，使其通过工具中的孔，从而将其牢牢地固定在密封件中。

12   安装两个长螺纹 M10x60 螺栓(2)，并拧紧这两个螺栓直到密封件释放。方法 2，密封件拆卸
13   注意 倾斜工具，确保曲轴没有损坏。装配工具9996400 滑动锤和工具9990192 拔具。将拔具敲到密封件内部并用滑锤将其拉出，由此拆下旧的密封件。安装9992000 手柄9993590 旋转工具88800021 冲头.

14   检查并确认塑料环正确固定在新密封件的相应位置。注意 如果塑料环没有固定在新密封件的相应位置，密封环可能损坏，不得使用。
15   清洁曲轴密封表面和盖。检查并确认它们均未受损。
16   将新的密封环和塑料环安装到曲轴轴颈上。

17   用手朝向盖按压密封件。

18   拆下塑料环。

19   小心敲入新密封件，直到其底部紧靠曲轴轴颈。拆下工具。
20   确保曲轴、皮带轮和轮毂配合面清洁且无损坏。
21   安装内部皮带轮/减振器。
22   安装外部皮带轮。
23   安装轮毂。P0004793P000479421-6

24   如有必要，则将工具 9993590 旋转工具用作固定器。

25   注意 确保接触表面干净清洁。装入螺栓孔并将轮毂敲上去。

26   安装减振器。
27   按照技术参数扭矩紧固减振器：请参考通用紧固扭矩 7 页。

28   安装皮带张紧器。
29   安装交流发电机皮带：参见交流发电机，更换 396 页。
30   安装传动皮带：参见传动皮带，更换 361 页。
31   确保皮带在其凹槽中接合。
32   安装皮带护罩：参见26-3, 皮带护罩。
33   重新加注冷却剂：参见冷却剂液位，检查并加满 332 页。
