沃尔沃发动机喷油器铜套的更换经验方法与使用volvo工具的介绍

沃尔沃发动机喷油器铜套的更换经验方法与使用volvo工具的介绍

volvo单体泵套筒，更换单体泵已拆下工具9998251 保护塞9998250 密封圈9998580 保护套筒9998599 清洁套件9996049 排水软管88800513 冲头9986173 拔具88800196 冲头88800387 拔具88800460 套筒重要！对燃油系统进行作业时，要求特殊清洁。
1   使用排空冷却剂 9996049 排水软管；参见冷却剂，排放 330 页。标记并拆下气门轭。
2   拆下保护塞。

3   仔细清洁套筒周围。安装 2 个密封环，以防拆卸套筒时污垢进入燃油管。

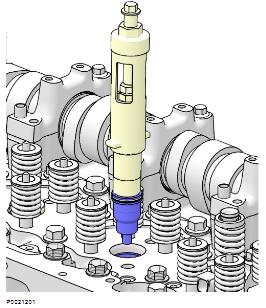

4   安装支撑环(2)时，拉拔器标记(A)应明显可见。若此标记不可见，则拆下套筒可能会很困难。将拉拔器(1)向下压入套筒底部；见箭头标记。安装支撑环(2)。- 9998250 密封环，2 个(3)- 膨胀器(4)- 套筒(5)- 螺母(6)

5   将工具向下按压至套筒底部。充分紧固螺母(1)，以便将拉拔器固定到位；采用适当力量并将工具(2)用作固定器。

6   替代方法 1从 88800387 拉拔器上取下套筒，然后套上88800460 套筒。

7   注意 适度紧固螺栓。使用螺栓安装套筒(1)。朝向拉拔器(2)转动至端部位置。

8   反向固定螺钉拉拔器(2)并转动套筒螺母(1)直到套筒松开。

9   向上拉拉拔器和套筒。拆下畸形的套筒可能会很困难。如果出现这种情况，拆下拉拔器并为膨胀器寻找新的夹具。安装支撑环并再次尝试。

10   替代方法 2安装拔具。拧紧，直到拉拔器凸耳到达支撑环。

11   继续拧，直到套筒松开并且拉拔器和套筒可被拆下。拆下畸形的volvo套筒可能会很困难。如果出现这种情况，拆下拉拔器并为膨胀器寻找新的夹具。安装支撑环并再次尝试。

12   安装新的套筒之前使用工具 9998599 清洁套件和电钻。将工具 9998580 保护套筒安装到喷油器孔中并用固定器固定。重要！ 必须使用编号为9998580 的工具 - 保护套筒，从而防止污垢进入燃油管中。

13   使用 9808618 清洁缸盖壁。

14   使用编号为 9808614 的刷子和手柄及固定器清洁套筒座。
15   用编号为 9808617 的刷子清洁缸盖孔。

16   拆卸编号为 9998580 的工具 - 保护套筒。确保 O形圈已拆下。
17   检查并确保volvo活塞位于下止点上。重要！ 必须确保工具（零件号 9808617）长度不会损坏活塞。
18   用石墨浆 85134750 润滑分接头。

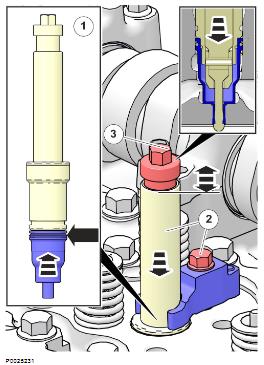

19    1将套筒安装到扩展工具上。用肥皂水润滑O形圈。2 使用单体泵轭固定工具。紧固扭矩：80 Nm3 将丝锥向下穿过套筒的尖端。
20   拆下扩展工具。
21   拆下密封环，(2 个)。

22   用垫圈安装单体泵；参见单体泵，更换 257 页。
23   按照标记重新安装气门轭。
24   安装volvo摇臂桥。检查阀和单元喷油器上的间隙。
25   安装阀盖。
26   加满冷却剂，检查并确保没有任何泄漏。
