柴油机转速、自动怠速、过热保护控制原理介绍
柴油机转速、自动怠速、过热保护控制原理介绍
本系统采用控制器控制器，油门控制器作为控制单元，油门机构作为执行机构控制柴油机油门的开度 。
升速时，由控制器给出步进脉冲信号，驱动油门机构正转，柴油机油门开度加大，柴油机转速上升，同时油门位置参数减少，达到设定的油门位置后，升速信号停止，进入转速自动调节阶段。
油门位置信号由安装在油门机构上的油门位置传感器获得，控制器通过模拟通道采集此信号，并送入控制器内部寄存器处理，控制器根据实际油门位置与设定油门位置的差值，进行处理运算后，输出相应数量的脉冲，控制步进电机运行，从而实现对柴油机转速的自动控制及自动调节。
降速时，控制器给出步进脉冲和步进方向信号，转速自动调节断开，油门机构反转，油门开度减少，柴油机转速下降，达到怠速状态时，PLC给出停止信号，油门机构

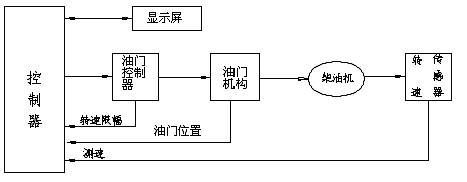

图3 柴油机闭环控制原理框图
停止运行，柴油机在怠速状态运行。
当挖掘机在低怠速下工作（1300rpm以下），油门调速机构能自动将发动机转速提升到1300rpm，以避免因发动机输出功率不足引起的懑车熄火现象。
为了防止柴油机转速超过允许的最高工作速度，以免造成设备的损坏，对柴油机的转速进行限幅。在柴油机升速和降速调节过程中，油门机构的油门位置信号反馈回控制器，由控制器进行分析，步进电机正转，油门位置传感器参数减小；步进电机反转，油门位置传感器参数增加，控制器自动分析柴油机正常运行时的步进电机正转步数，并进行运算处理得出步进电机允许正转的最高步数，当由于意外原因引起柴油机转速向最高转速上升时，到达异常油门位置区，控制器能自动封锁步进电机，以保证柴油机不会超过所允许的最高转速。
自动怠速系统
挖掘机具有自动怠速装置，当操纵杆回中位达5秒后，发动机自动进入低速运转，从而可减小液压系统的空流损失和发动机的磨损，起到节能和降低噪声的作用。当扳动操纵杆重新作业时，发动机自动恢复到原来的转速状态。
过热保护控制
当冷却水达到一定温度时， 控制工作模式自动降低一档，即从H模式降至S模式再至L模式、B模式。当冷却水温过热达到二极报警（冷却液温度超过103度）时，柴油机自动进入自动怠速工作状态（转速下降），直至冷却液温度降至正常温度为止。
