挖掘机开机前的控制和监测仪表检查保养

挖掘机开机前的控制和监测仪表检查保养

1.开机前的检查

为了延长机器的使用寿命，上机起动发动机之前，应对机器进行检查：

①. 观察机器的周围和下面，看是否有脏物堆积、螺栓松动、油泄漏、冷却液泄漏、零件损坏或磨损。

②. 检查电气系统所有开关的功能、照明、保险丝盒等是否正常。

③. 检查工作装置和液压部件的情况是否正常。

④. 检查所有的机油液面、冷却液液面和燃油液面是否在规定的范围。

以上检查必须都是正常，否则不得开机；直到排除故障或达到规定要求，复检正常为止。

开机前的保养

每班开机之前，必须对工作装置、回转支撑加注润滑脂，润滑脂的加注点和加注量见《使用说明书》和润滑图表，润滑图表粘贴在驾驶室门内侧。

控制和监测仪表

一、开机

⑴.起动前：柴油机起动前，钥匙开关先打到“运行”档，发动机第一次没有顺利启动，请稍等15秒钟后再启动，连续三次启动不成功需等待2分钟后再启动。如每次停机后都存在此问题，必须排除故障。

⑵.柴油机起动后：挖掘机还没有操作启动时，此时柴油机在1000转/分左右运转；当第一次操纵启动，则直接进入默认值：工作模式为S；以后每次操纵重新启动时，系统回到操纵停止前的工作状态。

⑶.在显示屏上设置一个“模式”按钮，当按住显示屏上的模式选择按钮时，在显示屏上以 “S”、“H”、“L”、“S”的顺序显示，同时速度档位相应的上升一档（由 L -S- H），而由H-L时速度档位是下降2档。松开按钮时，显示定格，同时该模式生效。见图5-8。

一、 系统功能

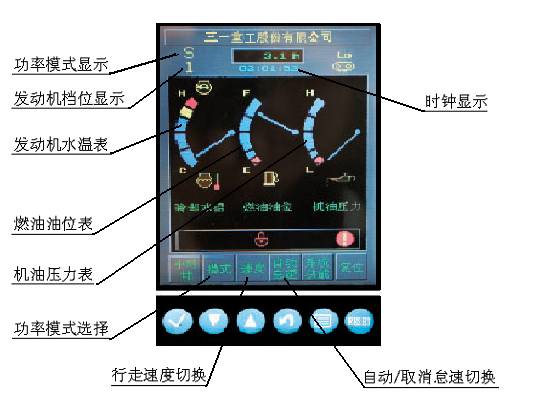

图5-8  显示屏控制功能

图5-9  功能开关

⑴自动怠速

自动怠速有效，即在显示屏上提示为“自动怠速”。当系统液压操纵杆回中位时间超过8秒后，PLC自动减少发动机油门开度，使发动机在1250转/分运转；当扳动操纵杆重新作业时，PLC立即控制发动机，使它迅速恢复到设定的工作速度。或通过右手柄中间的按钮可由高速降到1250转/分或由1250转/分上升到显示的档位速度。可起到节能和降低噪声的作用。

⑵怠速取消

当不使用自动怠速功能时，在显示屏上按下“自动怠速”按钮将取消怠速，同时显示屏提示“取消怠速”信息。

⑶雨刮器开关（见图5-9）

a 按下开关右侧以接通雨刮。按下开关左侧以断开雨刮器。

b 如果开关在“接通”位置而雨刮不动，应立即切断开关，检查原因。如果开关一直开着，会损坏雨刮电机。

⑷工作灯开关

按下工作灯开关右侧，则动臂左、右工作灯与平台工作灯亮，按下开关左侧以断开工作灯。

⑸发动机油门控制盘（表5-1）

可通过调节该发动机油门控制盘改变油门位置的大小，从而改变发动机的转速。

表5-1 速度档位对应设定的柴油机转速如下表

⑹模式选择

本系统实现三种工作模式的控制，即重负荷作业模式（H模式），标准作业模式（S模式），普通作业模式（L模式）。

H模式时，发动机油门处于最大供油位置，发动机以全功率投入工作；

S模式时，液压泵输入功率的总和约为发动机最大功率的90%；

L模式时，液压泵输入功率的总和约为发动机最大功率的80%；

工作后每次只选一个工作模式，选定一个新的工作模式后，原工作模式自动消除。工作模式的选择由显示屏上的“模式”按钮控制。

⑺行驶速度选择

“高速”或“低速”行驶速度选择。每次启动挖掘机时，系统处于低速状态并提示“低速”。按下 “低速“按钮系统进入高速并提示“高速”。行驶速度的选择由显示屏控制。

⑻喇叭

按下左工作装置操纵杆顶部的按钮以启动喇叭。

⑼二次升压补偿

当液压系统压力过小时，在右操纵手柄上按下“升压按钮”，显示屏上将提示“压力补偿5秒”，5秒后提示消失。

⑽启动钥匙开关

a. 发动机起动开关在“接通”位置并且发动机在运转，以保持电路和液压系统功能。

 b. 断开①：发动机起动开关钥匙只能在发动机起动开关位于“断开”位置时插入。同样，发动机起动开关钥匙也只能在发动机起动开关位于“断开”位置时拔出。再次起动发动机前钥匙必须先转至“断开”位置。转动钥匙至“断开”位置以停止发动机。维修电路系统或机器的其他部件时，请把钥匙开关打到“断开”位置或拔掉钥匙开关以切断蓄电池电路。此时系统只有对室内灯保持供电。

c. 接通②：钥匙从“断开”到“接通”，系统除空调没接通电源外显示屏、PLC等控制机构都上电。而在发动机启动后，钥匙从“接通”到“断开”，则是关闭发动机，请确保发动机速度在1000转左右运转时再关闭发动机。

d. 起动③：转动发动机起动开关钥匙到“起动”位置,启动电机通电运转以带动发动机起动，此过程持续1～5秒。发动机起动后立即放松钥匙。

e.  发动机起动后不应立即加大油门，在天气冷时要怠速运行5～10分钟，再逐渐加大油门。

⑾液压操纵

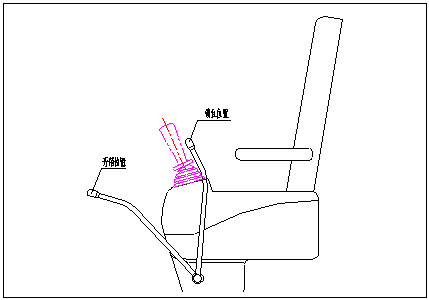

每次起动柴油机时，液压操纵启动杆在“锁住”位置，使所有液压操纵机构都不能操作；如在“开锁”位置，发动机便不能起动。当柴油机正常起动、发电机正常工作后，液压操纵启动杆在“锁住”位置，柴油机速度油机速度为1000转/分左右。将液压操纵启动杆放在“开锁”位置，则可对挖掘机进行操作，发动机速度由发动机油门控制盘决定。如没有进行模式选择，操纵液压操纵机构，则直接进入默认模式（S模式）工作。以后每次操纵重新启动时，系统回到操纵停止前的工作状态。每次关机后离开驾驶室，必须将液压操纵启动杆放在“锁住”位置。

⑿充电指示灯（红色）：

当转动钥匙开关至接通位置时，该指示灯亮。钥匙开关至起动位置后，发电机正常发电后，该指示灯会熄灭，如果该灯一直亮，则请检查发电机是否出现故障。

⒀监控及报警

本系统采用具有较强功能的EC-7显示屏实现对挖掘机有关操作、工况监测及报警显示。一旦发生异常能及时报警，并指出故障部位，从而可及早清除故障隐患，减少维修时间，降低保养和维护费。

本系统能实现对挖掘机以下监控及报警功能

a燃油箱油位和发动机冷却液温度以指示针仪表的形式在显示屏上实时监控。

b机油压力不足和液压油温度过高在显示屏上弹出相应的“机油压力不足”和“液压油温度过高”报警菜单及声音报警。在排除故障之前不要起动发动机。

c空气滤清器阻塞、液压滤清器阻塞、冷却液面过低和冷却液过热在显示屏上弹出相应的“空气滤清器阻塞”、“液压滤清器阻塞”、“冷却液面过低”和“冷却液过热”报警菜单。

d当发动机冷却液达到一定的温度时，工作模式自动降低一档，即从H模式降至S模式再至L模式。当冷却液温度过热报警时，发动机自动进入怠速状态，直到冷却液温度降至正常温度为止。

c具有工作小时计，系统时间显示且能对其进行调整。
