Perkins珀金斯404D-22发动机总成的谈细技术资料
Perkins珀金斯 404D-22发动机总成的谈细技术资料
400系列404D-22详细的技术参数

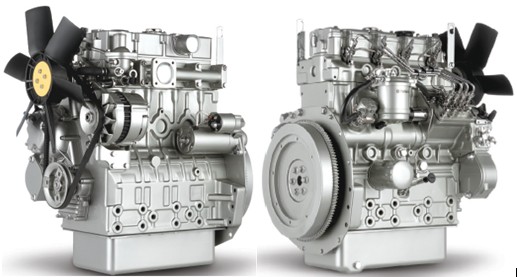

Perkins400系列404D-22柴油发动机适用于综合工业用及建筑工程设备的小型动力装置

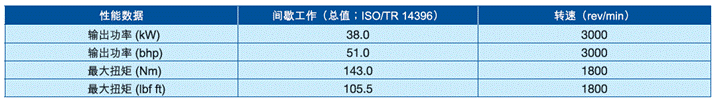

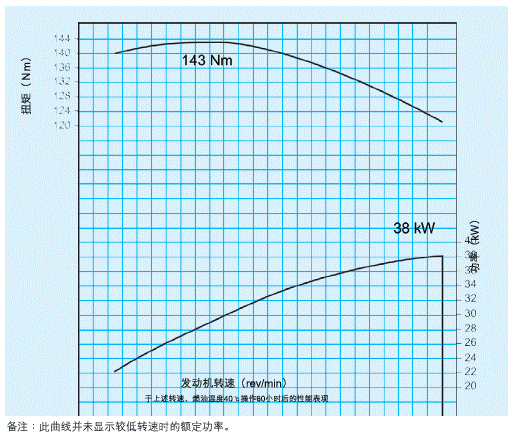

300 rpm时，功率达38 kW，51 bhp
Perkins（珀金斯）400D系列在整个开发过程中均广泛谘询市场的意见。此2.2升四缸发动机补充早已极具优势的400系列产品，既让客户在购置机身轻盈的紧凑动力装置时有更多选择，也可享受同系列中其他产品的许多效益。
400系列发动机继续为小型发动机市场树立新的标准规范。制造商在整个开发过程中，全面谘询客户意见，务求满足建筑工程、物料装卸、农用／植草设备、发电机组及压缩机组市场的需求，其成果是Perkins另一领先同行的世界级柴油机。
400D发动机从构思阶段开始，设计人员只有一个目标，就是要符合最严格的技术标准，因而能满足所有非道路用机动设备排放法规，包括欧盟IIIB阶段、美国4级过渡期及日本第4阶段排放法规（详情请参考第2页“Perkins排放声明”）。500小时标准维修间隔、两年标准保修期、低噪音和低声振粗糙度，还有多个可供选择的配置，使400系列成为小型机动设备的最理想动力方案。
404D一22型号为一台2.2升排量的四缸发动机，能以低廉的操作成本，为客户提供超卓的性能加上尺寸紧凑、高效能的机械组合，绝对是在农用、割草及园林设备制造商的不二之选。
●尺寸极紧凑的动力装置
★功率最高可达38kW，发动机外壳尺寸仅为0 .22立方米。
★冷却剂温度达1120C，有助减少散热器的尺寸。
●清洁、宁静
★净机噪音减低达3分贝。
★噪音级维持在最低水平。
★严格控制主观声振粗糙度，使发动机操作时倍加宁静
★备有多个降噪风扇方案，可供选择。
●耐久的动力源
★Perkins~新产品的设计及生产流程经多方面改良，进一步提升发动机的可靠度及耐久性。
★配备新的经改良（先进）调速器、嵌镶式气门座圈并经多项新设计的合规测试检验，确保发动机可无故障地运行达6000小时。
★标准两年保修期，突显制造商对产品的耐久性及可靠度的绝对信心。
●操作成本低
★已通过认证，可使用浓度高达20%的生物柴油+。
★更换机油及滤芯的标准间隔现设定为500小时（视乎载荷系数）。
★高耐久性和可靠度、超长保修期及简易安装程序等优点结合下，大大减低发动机的购置成本。
●产品支持
★Perkins积极追求卓越的产品支持服务，多年来坚持投放资源于各经营地区的代理商网络，以加强与本地客户的联系，并为你——我们宝贵的客户提供更多增值服务。
★透过由经验丰富的代理及分销商组成的网络，训综有素的发动机专业人员会为你提供全年365日、每日24小时全面支持。这些人员都配备全套综合网上工具，能够实时取用覆盖全面的技术信息、零部件标识号及订购系统，帮助他们致力把客户的发动机的生产力推至最顶峰。
★在Perkins发动机的整个使用寿命内，均保证可取得原配(OE)规格零部件和维护服务。无论你的机器是在世界那个
角落操作，Perkins都能百分百保证你只需付出最低的成本，便可换取最佳的质量。
Perkins400系列404D-22标准规格
●发动机规格
★铸铁缸体
★飞轮和飞轮壳
★CTD喷油泵值E备小型定时装置
★旋装式燃油滤清器
★电热塞起动辅助装置
★机油油槽
★旋装机油滤清器
★进气歧管
★铸铁排气歧管（侧向出口）
★皮带传动冷却泵
★12V及24A起动机
★12V及24A交流发电机
★ESOS（熄火电磁装置）
★机油压力开关
★水温温控开关
★各有多种散热风扇供选择
★SAE A_A PTO输出口
★可选择在机身上方或下方安装风扇
★任选电子调速器
●任选组群
★备有多种任选组件可供选择，让客户可按不同需要，制定准确规格。
●排气声明
★可变速发动机：工业用发动机及工业（多用途）动力机组(IOPU)，经认证符合欧盟IIIB阶段(97/68/EC指令(最新修定内容)及2005/26/EC指令（最新修定内容）；及美国环保局第4级过渡期排放法规(40CFR Part 1039)（注：美国环保局第4级最终期法规将于2013年实施，并适用于19-56kW功率发动机）。
★恒速发动机：工业用发动机、工业（多用途）动力机组及ElectropaK，经认证符合欧盟IIIA阶段[适用于移动设备的97/68/EC指令（最新修定内容）]及美国环保局第4级过渡期排放法规（适用于固定设备的40CFR Part 60反适用于移动设备的40CFR Part 1039）。
●发动机资料
★缸数………………………………………………………………直列四缸
★缸径与行程………………………………………………………84x100 mm
★排量………………………………………………………………2.2L
★进气方式…………………………………………………………涡轮增压器
★循环………………………………………………………………四冲程
★燃烧系统…………………………………………………………非直接喷射
★压缩比……………………………………………………………23.3:1
★旋转………………………………………………………………逆时针方向（由飞轮端视）
★冷却系统…………………………………………………………液体
★润滑系统总容量…………………………………………………10.6L
★冷却系统总容量…………………………………………………3.6L

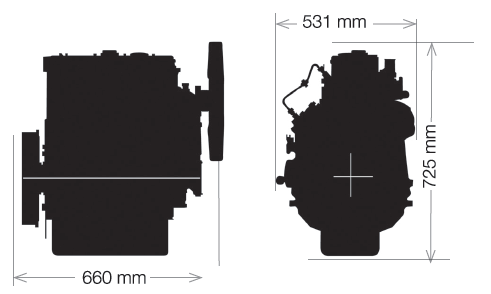

★外型尺寸
长…………………………………………………………………664 mm
宽…………………………………………………………………459mm
高…………………………………………………………………725 mm
★干重………………………………………………………………184kg
以上只供参考·并不代表最终产品规格
本文件所载信息于上载时为最新信息·但有关信息可能于上载后会修改
(1)自然吸气

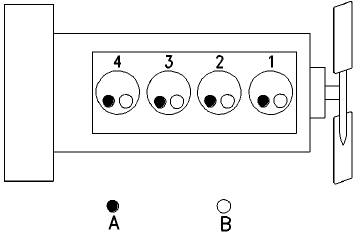

Perkins 404D-22T发动机
(A)排气门
(B)进气门
(1)涡轮增压式

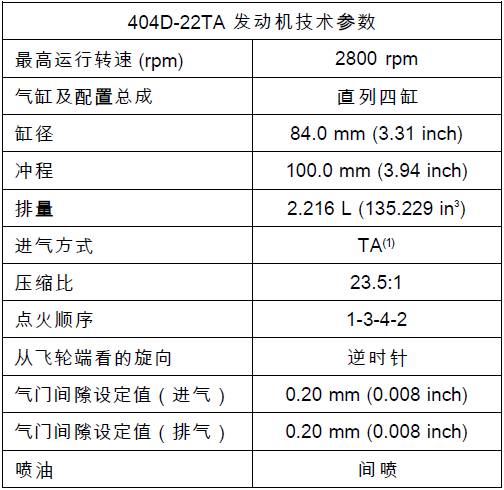

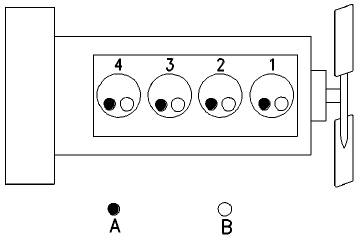

Perkins 404D-22TA发动机
(A)排气门
(B)进气门
(1)涡轮增压后冷式
Perkins400柴油发动机功能部件和控制装置

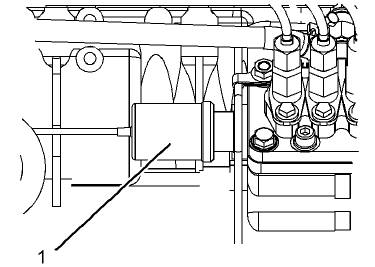

珀金斯Perkins400燃油切断电磁阀燃油关断
Perkins燃油切断电磁阀位于喷油泵上。当启用燃油切断电磁阀时，电磁阀会把燃油齿条推到“断开(OFF)”位置。
(1) Perkins燃油切断电磁阀
如果已安装电控调节器，调节器会运行燃油齿条使发动机停止。
Perkins400发动机起动前
起动Perkins发动机前，先进行所需的日常保养和其他定期保养。详细资料请参考《Perkins400Perkins400操作和保养手册》,“保养周期表”。
•为使发动机达到其最大使用寿命，起动发动机之前，请对发动机室内做彻底检查。查看以下项目：油泄漏,冷却液泄漏,松动的螺栓和过量脏物和/或油泥.清除堆积的过量脏物和油泥。对检查过程中发现的故障进行修理。
•检查冷却系统软管是否有裂纹和松动的夹箍。
•检查Perkins交流发电机和附属传动皮带是否有裂纹、断裂和其它损坏。
•检查线路和线束是否连接松动，导线是否磨损或擦伤。
•检查燃油供油。放掉油水分离器（如有配备）中的积水。打开供油阀（如有配备）。
注意:在发动机运行之前和期间必须打开燃油回油管上的所有阀门，以便防止燃油压力过高。燃油压力高可能导致滤清器壳体故障或其它损坏。如果发动机数周未起动过，燃油可能从燃油系统中泄掉。空气可能进入滤清器壳体。并且更换燃油滤清器时，一些气泡将被困在发动机燃油系统中。在这些情况下，请用手油泵注油。更多有关泵注燃油系统的信息资料，请参考《Perkins400Perkins400操作和保养手册》,“燃油系统-泵注”。
Perkins400发动机排气含有对人体有害的燃烧产物。必须在良好通风的场所起动和运转发动机，如果在封闭场所，要将废气排到外面去。
•如果发动机起动开关或操纵装置上系有一个“不准操作”警告标签或类似的警告标签，切勿起动发动机或移动任何操控装置。
•确保运转部件的周围无异物。
•所有护罩必须在位。检查是否有损坏或遗失的护罩。修理任何损坏的护罩。更换损坏和/或丢
