Perkins珀金斯发动机缸盖冷态时气门间隙

Perkins珀金斯发动机缸盖冷态时气门间隙

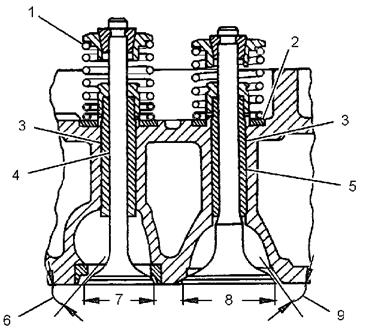

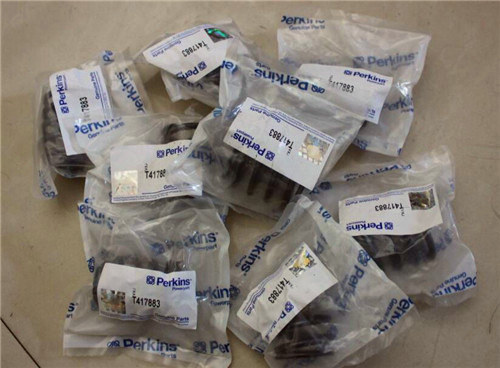

(1)   气门弹簧

测试压力下进气门弹簧的长度.................. 41.75 mm (1.6437 in)

进气门弹簧的测试压力................... 326.4 N (73.4 lb)

测试压力下排气门弹簧的长度..................... 41.5 mm(1.6339 in)

排气门弹簧的测试压力................... 332.5 N (74.7 lb)

(2)      气门弹簧凹座

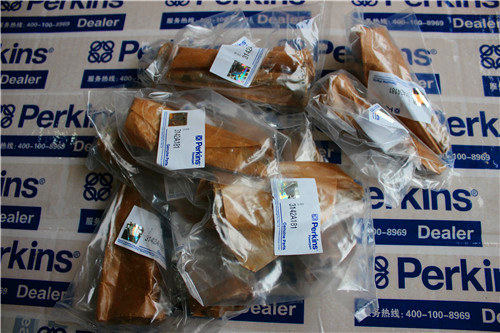

(3)      气门导管

气门导管内径         9.000 至 9.022 mm(0.3543 至 0.3552 in)

排气门导管外径...................... 13.034 至 13.047 mm (0.5131 至 0.5137 in)

进气门导管外径...................... 13.034 至 13.047 mm(0.5131 至 0.5137 in)

气门导管在缸盖内的过盈配合量    0.007 至 0.047 mm (0.0003 至 0.0019 in)

气门导管长度............................... 47.25 至 47.75 mm(1.86023 至 1.87992 in)

注: 当安装新气门导管时，必须安装新气门和新气门座镶圈。所提供的气门导管和气门座镶圈为半加工零件。 将粗加工的气门导管和粗加工的气门座镶圈安装在缸盖中。 然后，使用专用工具将导管和镶圈一次性切削并铰削。 此步骤可确保气门座与气门导管的同心度，从而产生紧密的密封效果。关于拆卸和安装程序，请参阅《拆解和组装》。

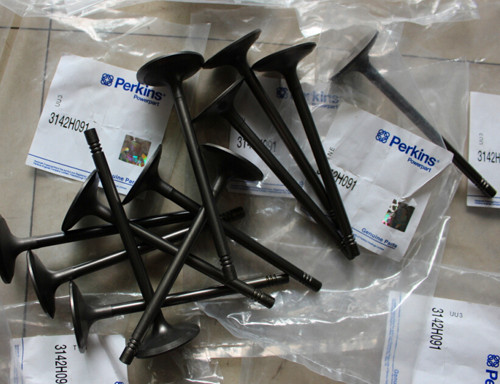

(4) 排气门

排气门气门杆直径...................... 8.938 至 8.960 mm(0.3519 至 0.3528 in)

气门与气门导管的间隙..................... 0.040 至 0.084 mm(0.00157 至 0.00331 in)

排气门的总长度.............................. 128.92 至 129.37 mm(5.075 至 5.093 in)

(5)      进气门

进气门气门杆直径............................................ 8.957 至 8.971 mm(0.35264 至 0.35319 in)

气门与气门导管的间隙................................... 0.029 至 0.065 mm(0.00114 至 0.00256 in)

进气门的总长度.............................. 128.92 至 129.37 mm(5.075 至 5.093 in)

(6)      排气门端面与垂直轴线的夹角

气门端面夹角.......................................................... 30度

气门座夹角............................................................... 30 度

排气门头直径............ 41.51 至 41.75 mm (1.634 至 1.643 in)

(8) 进气门头直径............................. 46.20 至 46.46 mm(1.819 至 1.829 in)

(9) 进气门端面与垂直轴线的夹角

气门端面夹角.......................................................... 30 度

气门座夹角............................................................... 30 度

发动机冷态时气门间隙为如下值：

进气门............................................. 0.35 mm (0.014 in)

排气门............................................. 0.45 mm (0.018 in)
