飞轮

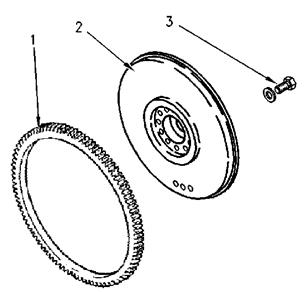

图 57
典型实例
(1) 飞轮齿圈将飞轮齿圈加热至以下温度。 .. 250 °C (480 °F) 注: 不要使用氧炔焊炬加热飞轮齿圈。
(2) 飞轮
(3) 螺栓拧紧 12 颗飞轮螺栓至以下扭矩。 140 N•m(103 lb ft)

飞轮壳

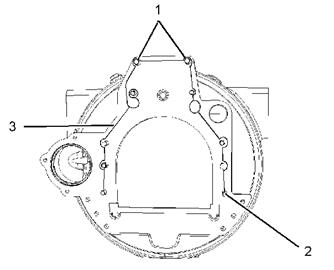

图 58
典型实例
注: 拧紧固定螺钉 (2)，然后再拧紧固定螺钉 (1)。
(1) 将固定螺钉拧紧至以下扭矩。 .. 78 N•m (57 lb ft)
(2) 将固定螺钉拧紧至以下扭矩。 .. 63 N•m (46 lb ft)

飞轮壳和油封

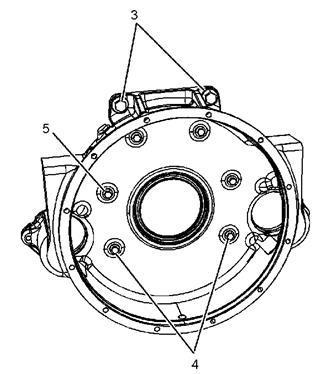

图 59
典型实例
注: 拧紧固定螺钉 (4)，然后再拧紧固定螺钉 (3)。
(3) 将顶部固定螺钉拧紧至以下扭矩。 190 N•m
(4) 将底部固定螺钉拧紧至以下扭矩。 115 N•m(84 lb ft)
(5) 将固定螺钉拧紧至以下扭矩。 .. 63 N•m (46 lb ft)
