卡特320D多路阀结构图详细解析

卡特彼勒作为全球知名的工程机械制造商，其挖掘机产品以其卓越的性能和稳定的品质赢得了广大用户的青睐。其中，卡特320D挖掘机以其高效、可靠、易于维护等特点，成为了市场上的热门机型。本文将重点解析卡特320D挖掘机多路阀的结构图，帮助读者深入了解其工作原理和组成部件。

首先，我们来看卡特320D多路阀的整体结构。多路阀作为挖掘机液压系统中的核心部件，主要负责控制挖掘机各工作装置的动作。它通常由多个控制阀组成，每个控制阀对应一个工作装置，如铲斗、动臂、斗杆等。多路阀的结构紧凑，布局合理，便于安装和维修。

接下来，我们逐一解析卡特320D多路阀的主要组成部件。首先是直行电磁阀，它负责控制挖掘机的直行动作，通过调节液压油的流量和压力来实现挖掘机的平稳行驶。其次是右行驶控制阀和左行驶控制阀，它们分别控制挖掘机右侧和左侧的行驶动作，确保挖掘机在行驶过程中的稳定性和灵活性。

此外，卡特320D多路阀还包括附件控制阀、铲斗控制阀、动臂I控制阀、斗杆II控制阀等。这些控制阀分别对应挖掘机的不同工作装置，通过调节液压油的流向和流量，实现对各工作装置的精确控制。例如，铲斗控制阀负责控制铲斗的开合动作，动臂I控制阀和斗杆II控制阀则分别控制动臂的升降和斗杆的伸缩动作。

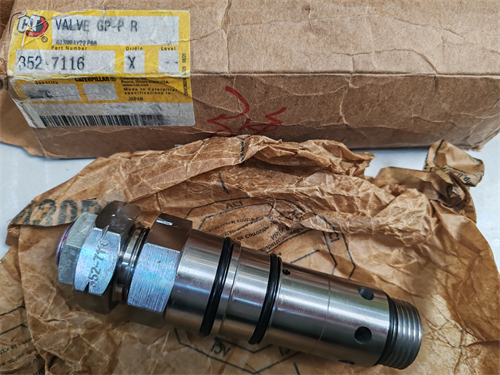

除了上述的控制阀外，卡特320D多路阀还包括一些安全阀和溢流阀等辅助部件。这些部件的主要作用是保护液压系统的安全，防止因液压油压力过高或过低而对系统造成损坏。例如，管路安全阀和管路溢流阀能够监测液压油的压力变化，一旦压力超过设定值，它们会自动打开，释放部分压力，以保护液压系统的稳定运行。

此外，卡特320D多路阀还采用了先进的先导泵和比例减压阀等部件，以提高液压系统的响应速度和精度。先导泵负责为控制系统提供稳定的先导压力，而比例减压阀则能够根据操作手柄的输入信号，精确地调节液压油的流量和压力，实现挖掘机各工作装置的精确控制。

在解析完卡特320D多路阀的主要组成部件后，我们来谈谈其工作原理。当操作员操作挖掘机的控制手柄时，先导泵会提供相应的先导压力，通过比例减压阀调节液压油的流量和压力。然后，这些调节后的液压油会进入多路阀中的相应控制阀，推动阀芯运动，从而控制液压油的流向和流量。最终，这些液压油会驱动挖掘机各工作装置的液压缸或马达，实现相应的动作。

总之，卡特320D多路阀作为挖掘机液压系统中的核心部件，其结构紧凑、布局合理、性能稳定，为挖掘机的高效、可靠运行提供了有力保障。通过对多路阀的深入了解和正确维护，可以进一步提高挖掘机的使用效率和寿命，为用户创造更大的价值。
