珀金斯Perkins1506柴油发动机喷油器的构造与工作原理

一、珀金斯Perkins1506柴油发动机喷油器的构造与工作原理

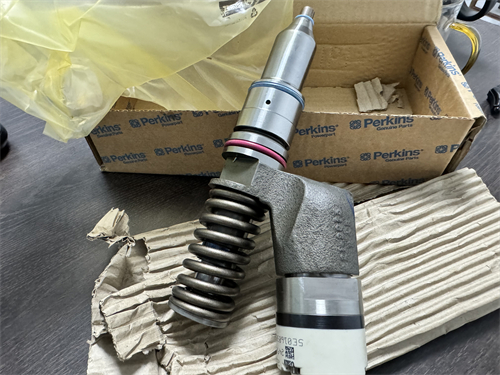

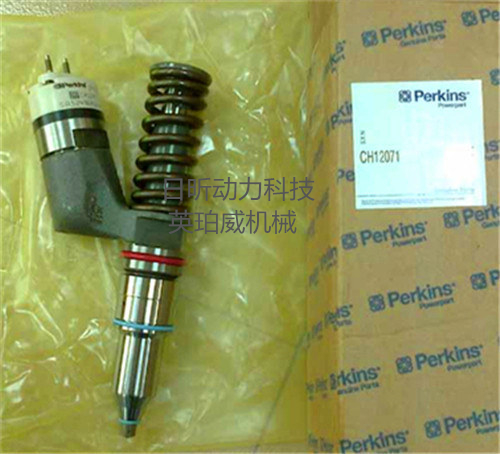

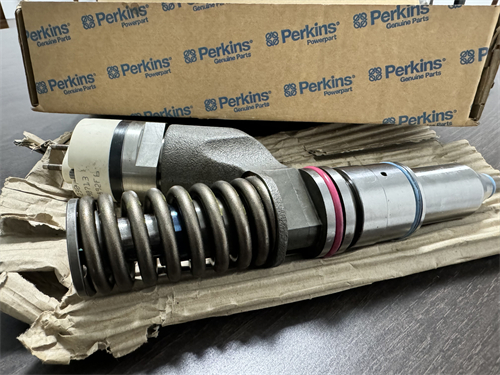

珀金斯 Perkins1506 柴油发动机喷油器通常采用闭式喷油器结构，其构造主要由以下几个部分组成：喷油嘴、针阀、针阀体、调压弹簧、调压螺钉、喷油器体、顶杆、进油管接头等。
喷油嘴是喷油器的关键部件，由针阀和针阀体组成一对精密偶件。针阀和针阀体的配合间隙非常小，一般仅为 0.001 毫米 -0.0025 毫米，这是通过高精度加工或研磨选配而得，不同的喷油嘴偶件不可互换。若间隙过大，会使喷油压力下降，喷雾质量变差；间隙过小，针阀容易卡死。针阀中部的环形锥面位于针阀体的环形油腔中，其作用是承受由油压产生的轴向推力，使针阀上升。针阀下端的锥面与针阀体相配合，起密封喷油器内腔作用。针阀上部有凸肩，当针阀关闭时，凸肩与喷油器体下端面的距离决定了喷油量的多少。

其工作原理如下：来自喷油泵的高压柴油，经油管接头进入喷油器体上的进油道，再进入针阀体中部的环形油腔，作用在针阀的承压锥面上，对针阀形成一个向上的轴向推力。此推力一旦大于喷油器调压弹簧的预压力时，针阀立即上移，打开喷孔，高压柴油随即喷入燃烧室中。当喷油泵停止供油时，高压油道内压力迅速下降，针阀在调压弹簧作用下及时回位，将喷孔关闭，停止喷油。进入针阀体环形油腔的少量柴油，经喷油嘴偶件配合表面之间的间隙流到调压弹簧端，进入回油管，流回滤清器，用来润滑喷油嘴偶件。
现代柴油汽车发动机基本采用闭式喷油器，根据喷油器结构形式的不同，闭式喷油器可分为孔式喷油器和针式喷油器，分别用于不同类型的燃烧室。孔式喷油器主要用于直喷式燃烧室柴油机上，其喷油嘴头部加工有 1 个或多个喷孔，一般喷孔数目为 1 -7 个，喷孔直径为 0.2 -0.5mm。针式喷油器针阀下端的密封锥面以下还向下延伸出一个轴针，其形状有倒锥形和圆柱形，轴针伸出喷孔外，使喷孔成为圆环状的狭缝，一般只有一个喷孔，直径 1 -3mm。

二、珀金斯 Perkins1506 柴油发动机喷油器构造组成部分
珀金斯 Perkins1506 柴油发动机喷油器主要由以下几个部分组成：
喷油嘴：是喷油器的核心部件，负责将燃油以雾化的形式喷入发动机的燃烧室。喷油嘴的喷油量和喷油压力直接影响发动机的燃烧效率和排放性能。其通常由热稳定性好的高速钢制成，加工精度极高，与针阀体的配合间隙非常小，仅为 0.002 - 0.004mm。
电磁线圈：作为喷油器的控制部件，通过控制电流的通断来控制喷油嘴的开启和关闭，从而实现对喷油量的精确控制。
油压调节器：负责将燃油压力调节到合适的水平，以保证喷油嘴能够以恒定的压力喷油。其精度直接影响喷油器的工作性能，确保燃油在不同工况下都能以合适的压力喷出。
油管：连接油压调节器和喷油嘴的通道，负责将高压燃油输送到喷油嘴。油管的通畅性和密封性对喷油器的工作至关重要，必须能够承受高压燃油的冲击而不发生泄漏。
回油管：负责将未被喷油嘴喷出的燃油返回到油箱，避免燃油在喷油器内部积存。回油管的设计和布局对喷油器的工作效率和可靠性有重要影响，确保多余的燃油能够及时回流，维持喷油器内部的压力平衡。

三、珀金斯 Perkins1506 柴油发动机喷油器工作原理
珀金斯 Perkins1506 柴油发动机喷油器的工作原理如下：在发动机运行过程中，当喷油泵开始供油时，高压柴油从进油口进入喷油器体内，沿油道进入针阀体中部的环形油腔。此时，高压柴油作用在针阀的承压锥面上，对针阀形成向上的轴向推力。当此推力大于喷油器的压力调节弹簧的预压力时，针阀就会向上移动，打开喷油孔，高压柴油便被喷射到燃烧室中。当喷油泵停止供油时，高压油路中的压力迅速下降，针阀在调压弹簧的作用下及时回位，关闭喷油孔，停止喷油。在喷油器工作过程中，会有少量柴油从针阀与针阀体的配合表面之间的间隙漏出，这些柴油会通过回油管流回过滤器以润滑喷油器配件。压力调节弹簧的预载可以通过调节螺钉进行调节，拧入调节螺钉时，压力增大，拧出时，压力减小。不同的发动机有不同的燃油喷射压力要求，可根据实际情况进行调整。
综上所述，珀金斯 Perkins1506 柴油发动机喷油器的构造和工作原理复杂而精密，各个部件协同工作，确保发动机的高效运行和良好性能。
项目    零件号    数量    新零件号    描述
1 M132FF22 1 M132FF22 OIL PUMP
1 m132ff22 1 m132ff22油泵
26 L687YF02 1 L687YF02 GASKET - LIFT PUMP
26 l687yf02 1 l687yf02垫片-提升泵
27 L313AF01 2 L313AF01 DOWEL
27 l313af01 2 l313af01销
28 L623CF03 1 L623CF03 WOODRUFF KEY
28 l623cf03 1 l623cf03半圆键
29 2314F107 7 2314F107 SCREW
29 2314f107 7 2314f107螺钉
30 2314F036 1 2314F036 SCREW
30 2314f036 1 2314f036螺钉
31 2314J036 1 2314J036 SCREW
31 2314j036 1 2314j036螺钉
