卡特彼勒C18柴油发动机总成缸套安装全解析

2024/12/19 20:40:16

卡特彼勒C18柴油发动机总成缸套安装全解析
一、安装前的准备工作
(一)工具与场地准备
在进行卡特 C18 柴油发动机总成缸套安装工作前,准备好相应的专业工具是至关重要的。首先,需要专用扳手,例如用于拆卸和紧固与缸套连接相关螺母、螺栓的套筒扳手等,其规格要与发动机上相应部件的尺寸精准匹配,方便操作的同时也能避免对部件造成损伤。还需要压入机,在安装干式缸套时,压入机能够确保缸套可以平稳、垂直且精准地压入到机体对应的安装孔中,保证安装精度。另外,诸如游标卡尺、千分尺这类精密测量工具也必不可少,用来测量缸套的外径、内径以及机体安装孔的尺寸等,确保各部件尺寸符合安装要求,配合间隙在合理范围内。
对于安装场地环境同样有着严格要求。场地要足够干净,避免灰尘、杂物等混入发动机内部或者附着在缸套等零部件上,因为这些杂质一旦进入,在发动机后续运行时,很可能会造成缸套和活塞、活塞环等部件的异常磨损。场地还需开阔,方便操作人员有充足的空间摆放工具以及对发动机进行各种操作,移动部件时也不会受到空间限制而发生磕碰等情况。同时,良好的照明条件也是不可忽视的,充足的光线能让操作人员清晰地看到每一个操作细节,比如检查缸套表面是否有细微的划痕、机体安装孔内是否有异物等,有助于提高安装工作的质量和效率。


(二)部件检查与清洁

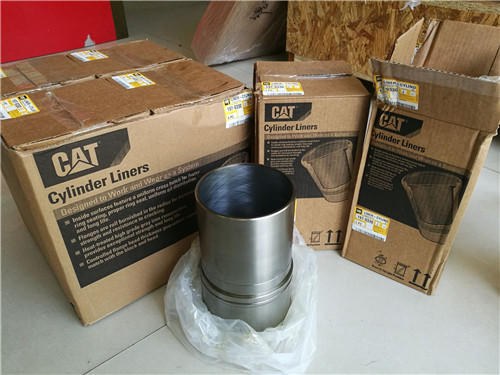

在安装缸套前,必须对缸套本身进行细致入微的检查。要查看缸套的外观,看其表面有无裂缝、砂眼等缺陷,哪怕是很细小的裂纹,如果没有及时发现,在发动机工作过程中,随着缸套内压力的变化以及温度的升高,裂纹可能会不断扩展,最终导致缸套破裂,引发严重故障。同时,要检查缸套的尺寸精度,使用精密测量工具测量其内径、外径、圆柱度以及圆度等参数,确保各项数值都在规定的公差范围内,若尺寸偏差过大,会影响与活塞、活塞环以及机体安装孔的配合,进而影响发动机的性能和缸套的使用寿命。
此外,发动机机体内部以及与缸套相关的连接部件的清洁工作也不容忽视。要彻底清除机体安装孔内的油污、杂质以及之前残留的密封胶等物质,这些杂质若残留在安装孔内,会使缸套无法与机体紧密贴合,影响缸套的传热效果,还可能导致缸套安装后出现偏斜等情况。对于连接部件,如缸盖螺栓等,也要清理干净并检查其螺纹是否完好,防止在安装过程中出现滑丝等问题。只有把这些清洁工作做到位,才能为缸套的顺利安装以及发动机后续的正常运行打下良好基础。

二、缸套安装的具体步骤
(一)机体预处理
在进行卡特 C18 柴油发动机总成缸套安装时,针对发动机原机体的预处理是十分关键的步骤。如果发动机原机体因长期使用产生金属疲劳损伤,导致刚度不够或位置精度发生变化,比如机体缸套孔的形位公差超出合理范围,那么新更换的缸套组件的缸套外表面就难以与机体缸套孔内表面很好地贴合。这不仅会影响缸套的传热效果,使得缸套、活塞、活塞环热负荷过高(要注意这种情况用水温表测温是反映不了缸套真实温度的),还会加快活塞环槽机油的积碳和卡环现象出现。并且在工作状态下,无法保证活塞、活塞环、缸套之间获得良好的密封性能,早期窜机油现象将不可避免地发生。
所以,首先要对机体进行全面检测,尤其是机体缸套孔的形位公差等关键参数,可使用如游标卡尺、千分尺等精密测量工具来准确测量。若检测发现原机体刚度和位置精度难以补救,就只能更新机体。像五十铃发动机采用薄壁干式缸套,安装时容易变形,且机体缸套孔与缸套外表面接触面积又大,若缸体安装孔同心度得不到保证或存在野蛮装配的情况,不用多久就会出现诸如缸套上部凸环带断裂或缸套变形等问题,继而影响缸套与活塞环之间的接触和密封,出现超常磨损、漏气窜机油甚至捣缸等重大故障。总之,机体预处理工作做好了,才能为后续缸套的顺利安装奠定良好基础。


(二)缸套安装操作
当机体预处理完毕后,就进入到缸套安装的关键操作环节。在将缸套插入发动机缸体时,要确保整个过程准确无误,以保证缸套与缸体的内壁紧密贴合。对于卡特 C18 柴油发动机,若是干式缸套,通常需要借助压入机这类专门工具来辅助安装。操作时,要把缸套平稳且垂直地放置在机体对应的安装孔上方,然后利用压入机缓缓施加压力,使缸套精准地压入到安装孔中,过程中要时刻留意压入的力度以及缸套进入的角度,防止出现偏斜情况。
在安装过程中,可以适当涂抹一些润滑剂在缸套的外表面,这样有助于减小缸套与机体安装孔之间的摩擦,既能让缸套更容易压入,又能避免因摩擦力过大对缸套和机体造成损伤。当缸套安装到位后,需要检查其牢固程度,可通过轻轻晃动缸套(当然要在合理范围内,避免过度用力损坏已安装好的缸套),查看是否有松动迹象,也可以再次使用量具测量缸套与机体安装孔之间的配合间隙,确保其在规定的公差范围内,以此保证缸套安装的质量,为发动机后续正常运行提供保障。
(三)相关部件装配
在缸套顺利安装好之后,接下来就是相关部件的装配工作了,其中活塞环的装配尤为重要。活塞环一般分为一道环、二道环等,不同的活塞环承担着不同的任务,但装配方法有相似之处。首先要对活塞和缸套进行清洁,使用洁净的溶剂将其表面的杂质、油污等清除干净,并用干净的布或纸巾擦干,确保表面整洁。然后检查活塞上用于放置活塞环的环槽,查看是否有损坏或变形情况,并对其进行清洁,保证环槽光滑无毛刺。
安装一道环时,将其放在活塞环槽的底部,使用专门的活塞环卡钳作为工具,将环均匀地压入环槽中,同时要确保环的两端对齐并与环槽平齐。接着安装二道环,将其放在一道环的上方,按照同样的操作方法,用活塞环卡钳把环压入环槽,同样要保证两端对齐和平齐。在全部活塞环安装好后,要进行检查和调整,查看活塞环是否有卡住或歪斜的情况,如果存在问题,要及时进行调整。
此外,装配活塞环后,还要确保适量的润滑剂涂抹在活塞环上,这有助于减少摩擦和磨损,并提高密封性能。而且,在将活塞安装回发动机之前,最好进行活塞环的压缩测试,这可以帮助排除装配错误或活塞环本身损坏等问题,避免在后续发动机运行过程中出现故障,影响发动机的整体性能和使用寿命。总之,相关部件的正确装配是保障发动机正常运转不可或缺的环节,每一个步骤都需要严格按照要求执行。


三、安装后的检查与调试
(一)整体检查
在完成卡特 C18 柴油发动机总成缸套的安装后,对发动机整体进行细致检查是必不可少的环节,这能够确保后续发动机的正常运行,避免因安装问题引发故障。
首先,要查看焊接部位。如果在安装过程中有涉及焊接的操作,那么必须仔细检查焊接处是否存在焊渣残留。焊渣若遗留在发动机内部,有可能在发动机运转时脱落,进入到活塞、缸套等部件的配合间隙中,加剧部件的磨损,甚至可能导致活塞卡死等严重后果。同时,也要留意焊接部位周围是否有其他杂质附着,比如灰尘、金属碎屑等,要保证焊接区域及周边环境干净整洁。
对于缸套和缸体的结合处,这是重点检查对象之一。需用手触摸结合处表面,感受其是否光滑,检查有无毛刺、凸起或凹坑等情况。若结合处不够光滑,在活塞往复运动过程中,会破坏活塞环与缸壁之间的润滑油膜,使摩擦力增大,不仅降低发动机的功率输出,还会加快部件的磨损,影响发动机的使用寿命。另外,使用量具再次测量缸套与缸体安装孔之间的配合间隙,确认其仍保持在规定的公差范围内,防止出现因安装后的震动等因素导致间隙发生变化的情况。
发动机各连接部件的紧固情况也不容忽视。要逐一检查缸盖螺栓、连杆螺栓等连接部位的螺母是否拧紧到位,可借助扭力扳手按照规定的扭矩数值进行复查,避免出现螺栓松动的现象。因为一旦这些关键连接部位松动,发动机在运转时就会产生异常震动,严重时可能造成部件损坏,甚至引发安全事故。还要查看各类管路的连接是否牢固,比如冷却水管路、燃油管路、润滑管路等,防止出现泄漏问题,确保冷却液、燃油、润滑油能够正常循环和供应,保障发动机各系统的正常运行。
同时,检查发动机的外观,查看是否有零部件遗漏未安装,或者在安装过程中对发动机表面造成了划痕、磕碰等损伤。这些看似不起眼的外观问题,有可能成为后续发动机故障的隐患点,比如划痕处可能会成为腐蚀的起始点,影响发动机整体的可靠性。


(二)启动调试
完成安装后的卡特 C18 柴油发动机,在启动后需要进行科学合理的调试,才能让其进入最佳的工作状态,发挥出应有的性能,并延长使用寿命。
启动发动机后,要按照从小至大的顺序逐步加大负荷进行磨合,这个磨合过程通常需要持续数小时。这是因为新安装的缸套与活塞、活塞环等部件之间的表面并非完全理想的配合状态,尽管在加工制造时它们的尺寸精度都能达到相应要求,但微观层面上仍存在一些细微的不平整。通过逐步磨合,可以让这些部件在相对温和的工况下相互摩擦、适应,使接触表面逐渐变得更加光滑、贴合,从而形成良好的配合关系。
在磨合程序的初期,应以较低的转速和较小的负荷运转发动机,例如可以先让发动机在怠速状态下运行一段时间,观察各项仪表参数,如机油压力、水温等是否正常。确认无异常后,再缓慢增加转速,并适当施加一定的负荷,但要控制在较低水平,避免一开始就重载运行,防止对新安装的缸套等部件造成过度磨损甚至损坏。随着磨合时间的增加,可逐步继续加大负荷,整个过程要循序渐进、平稳过渡。
在完成数小时的磨合程序后,接下来的操作对于发动机后续的稳定运行也至关重要。要再次更换机油滤芯,因为在磨合过程中,由于部件之间的摩擦,会产生一些金属末屑进入到机油中,机油滤芯会吸附过滤一部分,但仍会有部分残留。如果不及时更换滤芯,这些金属末屑就可能随着机油循环,进入到发动机的各个润滑部位,加剧部件的磨损,严重影响发动机的正常工作。
同时,需要将油底壳放油孔螺塞放开,把磨合后含有金属末屑的机油全部排出,然后更换上新的机油。新机油能够为发动机各部件提供清洁、良好的润滑环境,保证其正常的运转和散热,减少摩擦损耗,降低故障发生的概率。
在整个启动调试过程中,操作人员要时刻留意发动机的运行状态,倾听是否有异常的声响,观察是否有冒烟、异味等情况出现。一旦发现任何不正常的现象,应立即停机检查,排除故障后再继续进行调试,确保发动机能够安全、稳定且高效地投入到正常使用当中。


四、影响缸套安装及使用的因素
(一)配套件质量影响
在卡特 C18 柴油发动机总成缸套的安装及后续使用过程中,相关配套件的质量起着不容忽视的作用,它们会对缸套的整体性能以及使用寿命产生重要影响。
首先来看空气滤清器,它是发动机进气系统的关键部件。如果装用了劣质空气滤芯,那后果是相当严重的。发动机在运转时,会不可避免地吸入大量的灰尘,这些灰尘进入到发动机内部后,会快速磨损缸套和活塞环表面。随着磨损的加剧,活塞环的张力会逐渐下降,进而导致其密封性能不断恶化,最终造成发动机动力性能急剧下降。而且哪怕只是很细小的砂粒进入到发动机活塞缸套间隙中,在极短的时间内,都足以拉伤缸套和活塞环,情况严重时,甚至会使高速运行的发动机产生连杆断裂、机体被毁这样毁灭性的后果。
喷油嘴的质量同样关键。若采用劣质喷油嘴或者没有及时更换已损坏的喷油嘴,就会出现燃油雾化质量不好的情况,这会直接影响发动机的正常燃烧,严重干扰发动机燃烧效率以及各缸工作均匀度。特别是当出现二次喷射现象时,发动机活塞的温度会急剧升高,活塞环槽内的积碳速度加快,很容易导致卡环现象出现,从而极大地影响缸套组件的使用寿命。
另外,机油滤芯的质量也至关重要。劣质机油滤芯或者长期不更换已遭到污染的机油,会使活塞环和气缸套的磨损明显加快。并且还可能造成机油喷嘴被机油中的杂质堵塞,使其失去喷油冷却活塞的效能,往往这时能看到活塞内顶会出现发黑烧蓝的痕迹,活塞缸套和活塞环也会因为温度过高而致使缸套组件工作失效。
所以说,在卡特 C18 柴油发动机的使用中,为了保障缸套能够正常工作并拥有较长的使用寿命,一定要选用质量合格的空气滤清器、喷油嘴以及机油滤芯等配套件,切不可因贪图一时的成本节省而选用劣质产品,否则后续带来的维修和更换成本将会更高,还会影响发动机整体的性能和可靠性。
(二)系统维护影响
卡特 C18 柴油发动机的正常运行以及缸套的良好工况,和日常的系统维护息息相关,像冷却系统、润滑系统等的保养情况,都对缸套有着重要影响。
冷却系统对于缸套的作用十分关键。在发动机工作时,气缸内燃烧气体的温度极高,像柴油机工作时,气缸内燃烧气体的最高温度可达到 2000℃,整个工作循环内的气体平均温度也在 600 - 1000℃范围,与高温燃气相接触的缸套等零件会强烈受热。如果冷却系统出现问题,比如水泵故障、冷却液泄漏或者散热器堵塞等情况,使得缸套组件热负荷过高,那就会引发一系列的不良后果。特别是活塞顶部的温度过高时,会产生致命的关联破坏作用,它可能导致活塞头部金属烧损,进而拉伤缸套;也会致使缸套上部壁面和活塞环槽内的机油迅速积碳,卡死活塞环,使得活塞环外边角强力刮擦缸套,破坏缸内壁的润滑油膜,很容易使缸套在第一道活塞环上止点处出现台阶状的严重磨痕。


润滑系统的日常保养同样不容忽视。发动机的正常运转离不开良好的润滑,润滑油能够在缸套与活塞、活塞环等部件之间形成油膜,减少相互之间的摩擦和磨损。如果没有按照规定的时间或里程对发动机进行保养,润滑油使用一定时间后会变黑变质,失去应有的润滑作用。或者使用了劣质的润滑油,其中的杂质和污染物就会加剧缸套的磨损。而且润滑油滤清器长期使用后若失效,不能很好地过滤润滑油中的杂质、灰尘和砂砾,这些杂质进入到摩擦副之间,也会导致缸套磨损严重。
