QuickServe Online

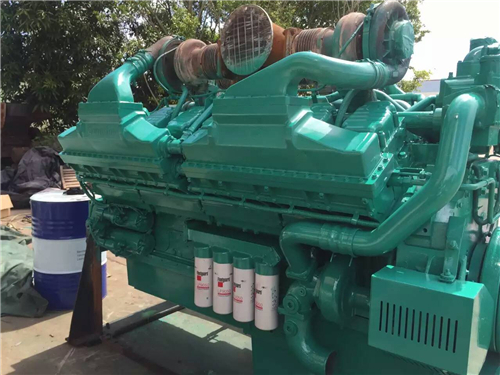

康明斯QSX15、QSK23、QSK45、QSK60和QSK78系列发动机发电控制系统故障诊断及排除手册

油轨压力传感器

目录

初始检查

拆卸

安装




初始检查

TOC

将服务软件连接至车辆通信接口。

SMALL | MEDIUM | LARGE

Next下一个

将钥匙开关转到”ON”（接通）位置。

用服务软件监测油轨压力。

油轨压力应为 0 psi。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

起动发动机并怠速运转。

用服务软件监测油轨压力。

油轨压力应为 15 psi。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




拆卸

TOC

拆卸 ECM。参考《QSX15、QSK23、QSK45、 QSK60  和 QSK78 系列发动机发电控制系统故障诊断及排除手册》中的步骤019-031，或参考《QSK19、QSK23、QSK45、 QSK60  和 QSK78 系列发动机电子控制系统故障诊断及排除手册》中的步骤019-031。

清理压力传感器周围的控制阀阀体。

从发动机线束上拆下传感器接插件。





SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

用 1-1/4 英寸的加长套筒（零件号 3823843）和棘轮扳手拆卸压力传感器。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




安装

TOC

检查新传感器有无O形圈。

安装新压力传感器并拧紧。

扭矩值:  14  n.m  [124 in-lb]

连接传感器接插件。





SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

安装ECM。参考《QSX15、QSK23、QSK45、 QSK60  和 QSK78 系列发动机发电控制系统故障诊断及排除手册》中的步骤019-031，或参考《QSK19、QSK23、QSK45、 QSK60  和 QSK78 系列发动机电子控制系统故障诊断及排除手册》中的步骤019-031。



SMALL | MEDIUM | LARGE

Previous前一个

019-066   发动机机油压力传感器 目录

初始检查



拆卸



安装






初始检查

TOC

注: 图示为 QSK50 发动机。 QSK60  发动机所用的步骤与之类似。

QSK50 上的发动机机油油道压力传感器在机油滤清器座上。 QSK60  发动机机油油道压力传感器在飞轮壳体后面的发动机缸体的后部右侧。使用 INSITE™ 服务软件监测该传感器。

为了验证该读数，可使用带压力传感器的万用表测量油压。



SMALL | MEDIUM | LARGE

Next下一个




拆卸

TOC

从发动机机油油道压力传感器上断开发动机导线线束。

拆下发动机机油油道压力传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




安装

TOC

核实 O 形圈已经安装在发动机机油油道压力传感器上。

安装并拧紧发动机机油油道压力传感器。

扭矩值:  23  n.m  [17 ft-lb]

将发动机导线线束连接到发动机机油油道压力传感器上。当接头锁到位时，会听到清晰的卡嗒声。



SMALL | MEDIUM | LARGE

Previous前一个

019-191   正时压力传感器

目录

初始检查



拆卸

安装




初始检查

TOC

将服务软件连接至车辆通信接口。

SMALL | MEDIUM | LARGE

Next下一个

将钥匙开关转到“ON”（接通）位置。

用服务软件监测正时压力。

正时压力应为 0 psi。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

起动发动机并怠速运转。

用服务软件监测正时压力。

正时压力应为60 psi。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




拆卸

TOC

拆卸 ECM。参考《QSX15、QSK23、QSK45、 QSK60  和 QSK78 系列发动机发电控制系统故障诊断及排除手册》（公告号 4021419）中的步骤019-031，或参考《QSK19、QSK23、 QSK60  和 QSK78 系列发动机电子控制系统故障诊断及排除手册》（公告号 3666113）中的步骤019-031。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

清理压力传感器周围的控制阀阀体。

从发动机线束上拆下传感器接插件。





SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

用 1-1/4 英寸的加长套筒（零件号 3823843）和棘轮扳手拆卸压力传感器。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




安装

TOC

检查新传感器有无O形圈。

安装新压力传感器并拧紧。

扭矩值:  14  n.m  [124 in-lb]

连接传感器接插件。





SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

安装ECM。参考《QSX15、QSK23、QSK45、 QSK60  和 QSK78 系列发动机发电控制系统故障诊断及排除手册》（公告号 4021419）中的步骤019-031，或参考《QSK19、QSK23、 QSK60  和 QSK78 系列发动机电子控制系统故障诊断及排除手册》（公告号 3666113）中的步骤019-031。



SMALL | MEDIUM | LARGE

Previous前一个

019-016   冷却液压力传感器

目录

准备步骤



拆卸



检查能否继续使用



安装



最后步骤






准备步骤

TOC

 警告

不要从热发动机上打开散热器压力盖。等冷却液温度降至 50°C [120°F] 以下后才能拆下压力盖。否则高温冷却液或蒸汽喷出可能会造成人身伤害。

 警告

冷却液有毒。避免儿童与宠物接触冷却液。如果不再继续使用，应按照当地环保法规进行处理。

排放发动机中的冷却液。参考《K38 和 K50 系列发动机维修手册》（公告号 4021528）中的步骤 008-018，或者《QSK45 和  QSK60  系列发动机维修手册》（公告号 4021530）中的步骤 008-018。



SMALL | MEDIUM | LARGE

Next下一个




拆卸

TOC

清洁冷却液压力传感器周围的区域。

从冷却液压力传感器上断开发动机线束接头。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

拆卸冷却液压力传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




检查能否继续使用

TOC

检查发动机线束接头和冷却液压力传感器有无下列情况：

有裂纹或破裂的接头壳体 接头触针内或触针上有污垢、碎屑或湿气 被腐蚀、弯曲、断裂、缩进或伸出的触针 损坏的 O-形密封圈 螺纹损坏。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




安装

TOC

核实 O形圈已安装在传感器上。

安装冷却液压力传感器。

扭矩值:  23  n.m  [17 ft-lb]

将发动机线束连接到冷却液压力传感器上。





SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




最后步骤

TOC

将发动机冷却系统注满冷却液。参考《K38 和 K50 系列发动机维修手册》（公告号 4021528）中的步骤 008-018，或者《QSK45 和  QSK60  系列发动机维修手册》（公告号 4021530）中的步骤 008-018。 运转发动机，检查有无泄漏。





SMALL | MEDIUM | LARGE

Previous前一个

上次改进日期:  16-十二月-2005

019-017   发动机冷却液液位传感器

目录

准备步骤



拆卸

安装

最后步骤




准备步骤

TOC

 警告

不要从热发动机上打开散热器压力盖。等冷却液温度降至 50°C [120°F] 以下后才能拆下压力盖。否则高温冷却液或蒸汽喷出可能会造成人身伤害。

 警告

冷却液有毒。避免儿童与宠物接触冷却液。如果不再继续使用，应按照当地环保法规进行处理。

拆下散热器盖。 从冷却系统中排掉足够的冷却液，以便排空散热器顶部水箱。参考《K38 和 K50 系列发动机维修手册》（公告号 4021528）中的步骤 008-018，或者《QSK45 和  QSK60  系列发动机维修手册》（公告号 4021530）中的步骤 008-018。



SMALL | MEDIUM | LARGE

Next下一个




拆卸

TOC

抬起锁片并将电气接头拉开。

拆下传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




安装

TOC

安装并拧紧传感器。关于扭矩的技术规范，参考《OEM 故障判断和排除手册》。

将电气接头推到一起直至锁紧。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




最后步骤

TOC

加注冷却系统。参考《K38 和 K50 系列发动机维修手册》（公告号 4021528）中的步骤 008-018，或者《QSK45 和  QSK60  系列发动机维修手册》（公告号 4021530）中的步骤 008-018。 运转发动机，检查有无泄漏。





SMALL | MEDIUM | LARGE

Previous前一个

故障代码 2186 (IND)

传感器电源 4 电路 - 电压低于正常值或对低压电源短路



概述

代码

故障原因

产生后果

故障代码: 2186
PID:
SPN: 3512
FMI: 4/4
指示灯: 淡黄色
SRT:

传感器电源 4 电路 - 电压低于正常值或对低压电源短路。检测到传感器电源 4 电路中电压低。

某些传感器功能失效。

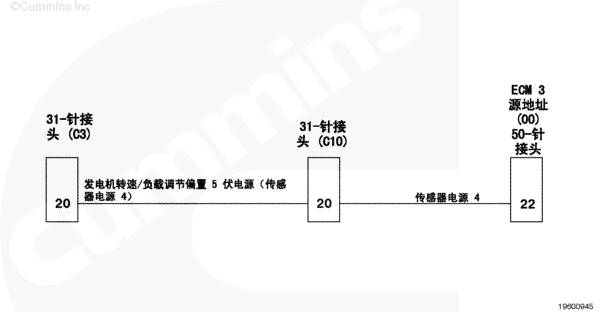

QSK50 和  QSK60  工业用发动机传感器电源 4 电路

SMALL | MEDIUM | LARGE

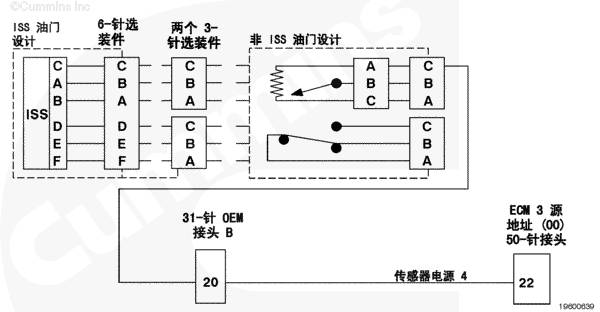

QSK50 和  QSK60  船用推进发动机传感器电源 4 电路

SMALL | MEDIUM | LARGE

电路描述

ECM 的传感器电源 4 电路为油门踏板或操纵杆位置传感器提供 5-VDC 电源。如果至油门的传感器电源 4 电路损坏，油门将不能正常工作。

部件位置

传感器电源 4 在 ECM 内。

参考 OEM 维修手册了解油门踏板或操纵杆位置传感器的部件详细位置视图。

大修提示

传感器电源 4 导线上的电压偏低可能是由于电源导线对地短路、电源导线与回路导线之间短路、油门故障或 ECM 电源故障造成的。

参考故障代码 t05-2186 故障诊断树

上次改进日期:  06-七月-2010

019-056   机油油位传感器 目录

拆卸

安装




拆卸

TOC

注: 下列关于机油油位传感器拆卸和安装的步骤仅适用于 QSK45、 QSK60  和 QSK78 发动机。

补充油箱

对发动机润滑系统进行部分换油。

使用《QSK78 系列发动机故障判断和排除手册》（公告号 3666727）中的下列步骤。参考第 7 节中的步骤 007-025。 使用《QSK45 和  QSK60  系列发动机故障判断和排除手册》（公告号 4021530）中的下列步骤。参考第 7 节中的步骤 007-025。

抬起锁片并将电气接头拉开。

拆下传感器。

SMALL | MEDIUM | LARGE

Next下一个




安装

TOC

 注意

仅使用康明斯推荐的 DS-ES 润滑剂（零件号 3822934）。其他润滑剂如机油或润滑脂在接头内会导致 ECM 损坏、发动机性能不良或接头过早磨损。

在接头端子上涂一薄层润滑剂。安装前，用润滑剂填满整个接头腔内。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

用清洁的发动机机油润滑传感器 O 形圈。

将新传感器装入发动机。拧紧传感器。

扭矩值:  14  n.m  [124 in-lb]

将电气接头推到一起直至锁紧。

用机油将发动机加注到正确的油位并运转发动机以检查有无泄漏。







SMALL | MEDIUM | LARGE

Previous前一个

019-119   发动机燃油温度传感器 目录

拆卸

安装






拆卸

TOC

注: 下列步骤中的示意图基于 QSK19 发动机配置。QSK45、 QSK60  和 QSK78 发动机上的燃油温度传感器位于 ECVA 的对面。

清洁传感器周围的区域。

抬起锁片并将电气接头拉开。



SMALL | MEDIUM | LARGE

Next下一个

使用加长套筒（零件号 3823843）拆卸传感器。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




安装

TOC

注: 下列步骤中的示意图基于 QSK19 发动机配置。QSK45、 QSK60  和 QSK78 发动机上的燃油温度传感器位于 ECVA 的对面。

检查新传感器已安装 O 形圈。

用清洁的机油润滑O型密封圈。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将新传感器安装到控制阀体内。

扭矩值:  14  n.m  [124 in-lb]



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

使用快干电气触点清洁剂（零件号 3824510）清除线束接头中的所有污垢和湿气。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

 注意

仅使用康明斯推荐的 DS-ES 润滑剂（零件号 3822934）。接头内粘有润滑油或润滑脂等其它润滑剂将会导致 ECM 损坏、发动机性能下降或接头触针过早磨损。

在线束接插件上涂一薄层润滑剂。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将接头推到一起直至锁紧。

运转发动机以检查有无泄漏。



SMALL | MEDIUM | LARGE

Previous前一个

019-059   进气歧管温度传感器

目录

拆卸



测试



安装






拆卸

TOC

从进气歧管温度传感器上断开导线线束接头。

从进气歧管盖上拆下进气歧管温度传感器。

将导线线束接头连接到进气歧管温度传感器上。



SMALL | MEDIUM | LARGE

Next下一个




测试

TOC

将 INSITE™ 服务软件连接到数据通信接口接头上。

使用 INSITE™ 服务软件监测进气歧管温度传感器。

进行基本原理检查，检查传感器指示的是否为环境温度。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




安装

TOC

从进气歧管温度传感器上断开导线线束接头。

将进气歧管温度传感器装入进气歧管。

拧紧传感器。

扭矩值:  23  n.m  [17 ft-lb]

将导线线束接头连接到进气歧管温度传感器上。

使用 INSITE™ 服务软件监测进气歧管温度传感器，以确保其工作正常。

参考有关《QSK50 工业用发动机电气接线图》（公告号 4021520）、《 QSK60  工业用发动机电气接线图》（公告号 4021534）、《QSK50 发电用发动机电气接线图》（公告号 4021537）或《 QSK60  发电用发动机电气接线图》（公告号 4021542）的电气技术规范。

断开 INSITE™ 服务软件。





SMALL | MEDIUM | LARGE

Previous前一个

019-042   发动机转速传感器（ESS） 目录

拆卸



QSK19 发动机

QSK23、QSK45、 QSK60  和 QSK78

继续使用检查

安装



QSK19 发动机

QSK23、QSK45、 QSK60  和 QSK78




拆卸

TOC

QSK19 发动机

将发动机线束从发动机转速传感器接头上断开。

松开锁紧螺母。

从发动机缸体上拆下发动机转速传感器。



SMALL | MEDIUM | LARGE

Next下一个

QSK23、QSK45、 QSK60  和 QSK78

从发动机线束上断开传感器。

从飞轮壳上松开防松螺母。

从安装位置拆下传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




继续使用检查

TOC

检查发动机转速传感器有无碎屑、裂纹或剥蚀的外层、受压变形的外层，以及因与凸轮轴齿轮接触而导致的损坏。

如果发动机转速传感器上有碎屑，清洗传感器。

如果传感器有缺口、有裂纹、挤压变形、或其它损坏，更换新的传感器。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




安装

TOC

QSK19 发动机

在发动机转速传感器上安装新的 O 形圈。

将新的发动机转速传感器安装到缸体上的安装孔。

使用安装工具（零件号 3822747）拧紧发动机转速传感器。

扭矩值:  20  n.m  [177 in-lb]





SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将传感器连接到传感器线束上。将接头推到一起直至锁紧。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

QSK23、QSK45、 QSK60  和 QSK78

在安装孔中安装一个新传感器，使其接触飞轮。转回 ½ 圈。

紧固防松螺母。

扭矩值:  34  n.m  [25 ft-lb]

将传感器连接到发动机线束上。



SMALL | MEDIUM | LARGE

Previous前一个

上次改进日期:  17-七月-2008

Feedback / Help

019-019   发动机冷却液温度传感器

目录

初始检查



准备步骤

拆卸

检查能否继续使用

安装

最后步骤




初始检查

TOC

冷发动机

将服务软件连接至车辆数据通信接口。INSITE™ 是一种服务软件。 将钥匙开关转到接通位置。 起动发动机并怠速运转。 用服务软件监测冷却液温度。

SMALL | MEDIUM | LARGE

Next下一个

将服务软件冷却液温度值与车辆仪表板中的冷却液温度表读数进行比较，或者将温度探头连接到发动机上靠近冷却液温度传感器的位置，然后将服务软件读数与温度探头读数进行比较。

如果服务软件中冷却液温度远高于水温，则更换冷却液温度传感器。

如果服务软件上的冷却液温度没有随水温度升高，则更换冷却液温度传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

热发动机

拆卸冷却液温度传感器。参考此步骤中的拆卸步骤。 将冷却液温度传感器连接到发动机线束。 将服务软件连接至车辆数据通信接口。 将钥匙开关转到“ON”（接通）位置。





SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

用服务软件监测冷却液温度。INSITE™ 是一种服务软件。

如果冷却液温度没有下降到环境空气温度，则应更换冷却液温度传感器。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




准备步骤

TOC

 警告

不要从热发动机上打开散热器压力盖。等冷却液温度降至 50°C [120°F] 以下后才能拆下压力盖。否则高温冷却液或蒸汽喷出可能会造成人身伤害。

 警告

冷却液有毒。避免儿童与宠物接触冷却液。如果不再继续使用，应按照当地环保法规进行处理。

排放冷却系统。参考《K38 和 K50 系列发动机维修手册》（公告号 4021528）中的步骤 008-018，或者《QSK45 和  QSK60  系列发动机维修手册》（公告号 4021530）中的步骤 008-018。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




拆卸

TOC

抬起锁片并将电气接头拉开。

拆下传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




检查能否继续使用

TOC

检查发动机线束接头和冷却液温度传感器有无下列情况：

有裂纹或破裂的接头壳体 接头密封丢失或损坏 接头触针内或触针上有污垢、碎屑或湿气 被腐蚀、弯曲、断裂、缩进，或伸出的触针。

如有必要，更换传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




安装

TOC

确保传感器已安装 O 形圈。

用清洁的机油润滑O形密封圈。

将传感器安装在发动机上。

拧紧传感器。

扭矩值:  23  n.m  [17 ft-lb]





SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




最后步骤

TOC

加注冷却系统。参考《K38 和 K50 系列发动机维修手册》（公告号 4021528）中的步骤 008-018，或者《QSK45 和  QSK60  系列发动机维修手册》（公告号 4021530）中的步骤 008-018。 运转发动机，检查有无泄漏。 用服务软件监测发动机冷却液温度传感器是否工作正常。



SMALL | MEDIUM | LARGE

Previous前一个
