故障代码 135

机油压力传感器电路

康明斯QSM11柴油发动机故障代码 135 机油压力传感器电路 概述

代码

故障原因

产生后果

故障代码: 135
PID: P100
SPN: 100
FMI: 3/3
指示灯: 黄色
SRT:

机油压力电路检测到高电压。

发动机失去机油压力的保护作用。

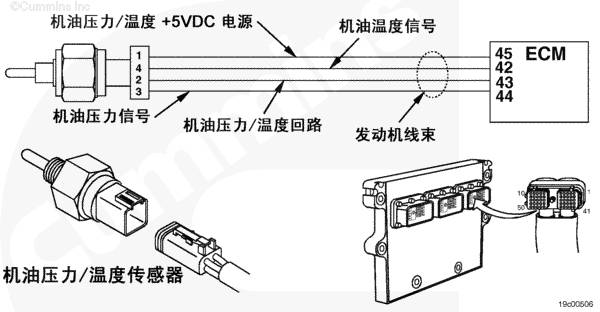

机油压力传感器电路

SMALL | MEDIUM | LARGE

电路描述

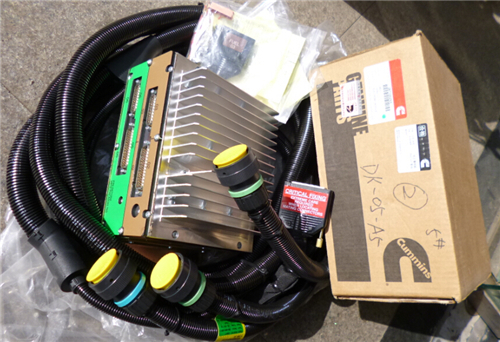

电子控制模块（ECM）利用机油压力/温度传感器监测机油压力。ECM 监测信号触针上的电压并将它转换成压力值。ECM 将机油压力值用于发动机保护系统。

部件位置

机油压力/温度传感器位于燃油滤清器左侧、空气压缩机后侧的发动机缸体上。

大修提示

故障是否仅出现在寒冷天气中？如果是这样，使机油温度升高并检查故障是否不再起作用。

注意和警告

 注意

为避免损坏新 ECM，在更换 ECM 之前，必须把所有其它现行故障代码的产生原因调查清楚。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3822758 - 阳性 Deutsch/AMP/Metri-Pack 测试导线
零件号 3822917 — 阴性 Deutsch/AMP/Metri-Pack 测试导线
零件号 3162898 - 抽头电缆。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3162898 - 抽头电缆。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3822917 — 阴性 Deutsch/Amp/Metri-Pack 测试导线。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 — 3822758 — 阳端 Deutsch/AMP/Metri-Pack 测试导线。

故障判断及排除步骤

步骤

技术规范

步骤 1.

检查机油压力/温度传感器。





步骤 1A. 检查机油压力/温度传感器和发动机线束接头触针。

无损坏的触针



步骤 1B. 读取故障代码。

故障代码 135 不起作用



步骤 1C. 检查机油压力/温度传感器的电源电压。

+ 4.75 至 + 5.25 VDC



步骤 1C-1. 测量 ECM 的电压。



步骤 1D. 检查机油压力/温度传感器的信号电压。

+ 0.50 至 1.40 VDC

步骤 2.

检查发动机线束。





步骤 2A. 检查发动机线束和 ECM 接头的触针。

无损坏的触针或松动的连接



步骤 2B. 读取故障代码。

故障代码 135 不起作用



步骤 2C. 检查触针与触针之间是否短路。

大于 100 千欧



步骤 2D. 检查回路导线是否开路。

小于 10 欧姆

步骤 3.

检查 ECM 的响应性。





步骤 3A. 检查 ECM 的响应是否正确。

故障代码 135 不起作用；故障代码 141 起作用

步骤 4.

清除故障代码。





步骤 4A. 禁用故障代码。

故障代码 135 不起作用



步骤 4B. 清除非现行故障代码。

所有故障代码已清除





向导步骤 1 - 检查机油压力/温度传感器。




向导步骤 1A - 检查机油压力/温度传感器和发动机线束接头触针。
条件 将钥匙开关转到”OFF”（断开）位置。 从机油压力/温度传感器上拆下发动机线束。 采取措施 触针腐蚀 触针弯曲或折断 触针缩进或伸出 接头内或表面有湿气 接头密封丢失或损坏 接头触针内或表面有污垢或碎屑。

合格

不合格

无损坏的触针

维修损坏的触针

只要触针损坏，则维修或更换发动机线束，或更换机油压力/温度传感器。

使用电气接点清洁器（零件号为3824510）清除接头触针上的脏物、碎屑或湿气。 如果接头密封损坏或丢失，安装正确的接头密封。 维修发动机线束。参考步骤 019-204。 更换发动机线束。参考步骤 019-043。 更换机油压力/温度传感器。参考步骤 019-155。

转至 1B

转至 4A




向导步骤 1B - 读取故障代码。
条件 连接所有部件。 将钥匙开关转到”ON”（接通）位置。 采取措施 起动发动机，并且让它怠速运转1分钟。 使用 INSITE™ 读取故障代码。

合格

不合格

故障代码 135 不起作用

故障代码 135 起作用。

转至 4B

转至 1C




 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3162898 - 抽头电缆。

 注意

为避免损坏新 ECM，在更换 ECM 之前，必须把所有其它现行故障代码的产生原因调查清楚。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3822917 — 阴性 Deutsch/Amp/Metri-Pack 测试导线。

向导步骤 1C - 检查机油压力/温度传感器的电源电压。
条件 将抽头电缆（零件号 3162898）安装到传感器和发动机线束接头之间。 将钥匙开关转到”ON”（接通）位置。 采取措施 测量抽头电缆的触针 A（即红色）与触针 B（即黑色）之间的电源电压。

SMALL | MEDIUM | LARGE

合格

不合格

+ 4.75 至 + 5.25 VDC

不符合技术规范。

转至 1D

转至 1C-1




 注意

为避免损坏新 ECM，在更换 ECM 之前，必须把所有其它现行故障代码的产生原因调查清楚。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3822917 — 阴性 Deutsch/Amp/Metri-Pack 测试导线。

向导步骤 1C-1 - 测量 ECM 的电压。
条件 从 ECM 上断开传感器线束接头。 将钥匙开关转到”ON”（接通）位置。 采取措施 测量 ECM 传感器端口的触针 45 与触针 43 之间的电压。

SMALL | MEDIUM | LARGE

合格

不合格

+ 4.75 至 + 5.25 VDC

维修或更换发动机线束

维修发动机线束。参考步骤 019-204。 更换发动机线束。参考步骤 019-043。

更换 ECM

参考步骤 019-031。

转至 4A

转至 4A




 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3162898 - 抽头电缆。

向导步骤 1D - 检查机油压力/温度传感器的信号电压。
条件 将抽头电缆（零件号 3162898）安装到传感器和发动机线束接头之间。 将钥匙开关转到”ON”（接通）位置。 采取措施 测量抽头电缆的触针 C（或黄色）与触针 B（或黑色）之间的信号电压。

SMALL | MEDIUM | LARGE

合格

不合格

0.50 至 1.40 VDC

不符合技术规范。

转至 3A

转至 2A





向导步骤 2 - 检查发动机线束。




 注意

为避免损坏新 ECM，在更换 ECM 之前，必须把所有其它现行故障代码的产生原因调查清楚。

向导步骤 2A - 检查发动机线束和 ECM 接头的触针。
条件 将钥匙开关转到”OFF”（断开）位置。 从 ECM 上断开传感器线束接头。 采取措施 触针腐蚀 触针弯曲或折断 触针缩进或伸出 接头内或表面有湿气 接头密封丢失或损坏 接头触针内或表面有污垢或碎屑。

合格

不合格

无损坏的触针

维修损坏的触针

只要触针损坏，则维修或更换发动机线束或更换 ECM。

使用电气接点清洁器（零件号为3824510）清除接头触针上的脏物、碎屑或湿气。 如果接头密封损坏或丢失，安装正确的接头密封。 维修发动机线束。参考步骤 019-204。 更换发动机线束。参考步骤 019-043。 更换 ECM。参考步骤 019-031。

转至 2B

转至 4A




向导步骤 2B - 读取故障代码。
条件 连接所有部件。 将钥匙开关转到”ON”（接通）位置。 采取措施 起动发动机，并且让它怠速运转1分钟。 使用 INSITE™ 读取故障代码。

合格

不合格

故障代码 135 不起作用

故障代码 135 起作用。

转至 4B

转至 2C




 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 — 3822758 — 阳端 Deutsch/AMP/Metri-Pack 测试导线。

向导步骤 2C - 检查触针与触针之间是否短路。
条件 将钥匙开关转到”OFF”（断开）位置。 从 ECM 上断开传感器线束接头。 采取措施 测量传感器线束接头触针 44 与接头中所有其它触针之间的电阻。

SMALL | MEDIUM | LARGE

合格

不合格

大于 100 千欧

维修或更换发动机线束

维修发动机线束。参考步骤 019-204。 更换发动机线束。参考步骤 019-043。

转至 2D

转至 4A




 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 — 3822758 — 阳端 Deutsch/AMP/Metri-Pack 测试导线。

向导步骤 2D - 检查回路导线是否开路。
条件 将钥匙开关转到”OFF”（断开）位置。 从 ECM 上断开传感器线束接头。 从机油压力/温度传感器上拆下发动机线束。 采取措施 测量传感器线束接头触针 43 与机油压力/温度传感器接头线束侧的触针 B（或 2）之间的电阻。

SMALL | MEDIUM | LARGE

合格

不合格

小于 10 欧姆

更换机油压力/温度传感器

参考步骤 019-155。

维修或更换发动机线束

维修发动机线束。参考步骤 019-204 或 019-205。 更换发动机线束。参考步骤 019-043。

转至 4A

转至 4A





向导步骤 3 - 检查 ECM 的响应性。




 注意

为避免损坏新 ECM，在更换 ECM 之前，必须把所有其它现行故障代码的产生原因调查清楚。

向导步骤 3A - 检查 ECM 的响应是否正确。
条件 从 ECM 上断开传感器线束接头。 将钥匙开关转到”ON”（接通）位置。 采取措施 从 ECM 上断开传感器线束接头。 使用 INSITE™ 检查 ECM 响应是否适当。

SMALL | MEDIUM | LARGE

合格

不合格

故障代码 135 不起作用

故障代码 145 起作用

更换 ECM

参考步骤 019-031。

转至 4A

转至 4A





向导步骤 4 - 清除故障代码。




向导步骤 4A - 禁用故障代码。
条件 连接所有部件。 将钥匙开关转到”ON”（接通）位置。 采取措施 起动发动机，并且让它怠速运转1分钟。 使用 INSITE™ 核实故障代码 135 不再起作用。

合格

不合格

故障代码 135 不起作用

如果已完成所有步骤并经过再次检查，请重新进行故障诊断及排除或与当地的康明斯特约维修站联系。

转至 4B

转至 1A




向导步骤 4B - 清除非现行故障代码。
条件 连接所有部件。 将钥匙开关转到”ON”（接通）位置。 采取措施 使用 INSITE™ 清除非现行故障代码。

合格

不合格

所有故障代码已清除

对所有其余的现行故障代码进行诊断及故障排除。



 故障代码 141

机油压力传感器电路

概述

代码

故障原因

产生后果

故障代码: 141
PID: P100
SPN: 100
FMI: 4/4
指示灯: 黄色
SRT:

机油压力电路检测到低电压。

发动机失去机油压力的保护作用。



机油压力传感器电路

SMALL | MEDIUM | LARGE

电路描述

电子控制模块（ECM）利用机油压力/温度传感器监测机油压力。ECM 监测信号触针上的电压并将它转换成压力值。ECM 将机油压力值用于发动机保护系统。

部件位置

机油压力/温度传感器位于燃油滤清器左侧、空气压缩机后侧的发动机缸体上。

大修提示

如果出现故障代码 143 或 415，则故障很可能与基本发动机有关。

注意和警告

 注意

为避免损坏新的 ECM，在更换ECM之前，必须把所有其它现行故障代码的产生原因调查清楚。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3822758 - 阳性 Deutsch/AMP/Metri-Pack 测试导线
零件号 3822917 — 阴性 Deutsch/AMP/Metri-Pack 测试导线
零件号 3162898 - 抽头电缆。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3162898 - 抽头电缆。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3822917 — 阴性 Deutsch/Amp/Metri-Pack 测试导线。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 — 3822758 — 阳端 Deutsch/AMP/Metri-Pack 测试导线。

 注意

为避免损坏新 ECM，在更换 ECM 之前，必须把所有其它现行故障代码的产生原因调查清楚。

故障判断及排除步骤

步骤

技术规范

步骤 1.

检查是否存在多项故障代码。





步骤 1A. 读取故障代码。

故障代码 187、452 与 484 不起作用

步骤 2.

检查机油压力/温度传感器。





步骤 2A. 检查机油压力/温度传感器和发动机线束接头触针。

无损坏的触针



步骤 2B. 读取故障代码。

故障代码 141 不起作用



步骤 2C. 检查机油压力/温度传感器的电源电压。

+ 4.75 至 + 5.25 VDC



步骤 2C-1. 测量 ECM 的电压。



步骤 2D. 检查机油压力/温度传感器的信号电压。

+ 0.50 至 1.40 VDC



步骤 2D-1. 检查是否对地短路。



步骤 2D-2. 检查触针与触针之间是否短路。

步骤 3.

检查发动机线束。





步骤 3A. 检查发动机线束和 ECM 接头有无损坏的触针。

无损坏的触针



步骤 3B. 读取故障代码。

故障代码 141 不起作用



步骤 3C. 检查是否开路。

小于 10 欧姆

步骤 4.

检查 ECM 的响应性。





步骤 4A. 检查 ECM 的响应是否正确。

故障代码 141 不起作用，故障代码 135 起作用

步骤 5.

清除故障代码。





步骤 5A. 禁用故障代码。

故障代码 141 不起作用



步骤 5B. 清除非现行故障代码。

所有故障代码已清除





向导步骤 1 - 检查是否存在多项故障代码。




向导步骤 1A - 读取故障代码。
条件 将钥匙开关转到”ON”（接通）位置。 采取措施 使用 INSITE™ 读取故障代码。

合格

不合格

故障代码 187、452 与 484 不起作用

可能是传感器发生故障，传感器 + 5-VDC 公共电源对地短路，或触针与触针之间短路。

转至 2A

故障代码 187





向导步骤 2 - 检查机油压力/温度传感器。




向导步骤 2A - 检查机油压力/温度传感器和发动机线束接头触针。
条件 将钥匙开关转到”OFF”（断开）位置。 从机油压力/温度传感器上断开发动机线束。 采取措施 触针腐蚀 触针弯曲或折断 触针缩进或伸出 接头内或表面有湿气 接头密封丢失或损坏 接头触针内或表面有污垢或碎屑。

合格

不合格

无损坏的触针

维修损坏的触针

只要触针损坏，则维修或更换发动机线束，或更换机油压力/温度传感器。

使用电气接点清洁器（零件号为3824510）清除接头触针上的脏物、碎屑或湿气。 如果接头密封损坏或丢失，安装正确的接头密封。 维修发动机线束。参考步骤 019-204。 更换发动机线束。参考步骤 019-043。 更换机油压力/温度传感器。参考步骤 019-155。

转至 2B

转至 5A




向导步骤 2B - 读取故障代码。
条件 连接所有部件。 将钥匙开关转到”ON”（接通）位置。 采取措施 起动发动机，并怠速运转 1 分钟。 使用 INSITE™ 读取故障代码。

合格

不合格

故障代码 141 不起作用

故障代码 145 起作用。

转至 5B

转至 2C




 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3162898 - 抽头电缆。

 注意

为避免损坏新的 ECM，在更换ECM之前，必须把所有其它现行故障代码的产生原因调查清楚。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3822917 — 阴性 Deutsch/Amp/Metri-Pack 测试导线。

向导步骤 2C - 检查 ECM 机油压力/温度传感器的电源电压。
条件 从机油压力/温度传感器上断开发动机线束。 将抽头电缆（零件号 3162898）安装到传感器和发动机线束接头之间。 将钥匙开关转到”ON”（接通）位置。 采取措施 测量机油压力/温度传感器线束侧的触针 A（或红色）与触针　B（或黑色）之间的电源电压。

SMALL | MEDIUM | LARGE

合格

不合格

+ 4.75 至 + 5.25 VDC

不符合技术规范。

转至 2D

转至 2C-1




 注意

为避免损坏新的 ECM，在更换ECM之前，必须把所有其它现行故障代码的产生原因调查清楚。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3822917 — 阴性 Deutsch/Amp/Metri-Pack 测试导线。

向导步骤 2C-1 - 检查 ECM 的电压。
条件 从 ECM 上断开传感器线束接头。 将万用表转到电压档，并将两根测试导线连接到万用表上。 将钥匙开关转到”ON”（接通）位置。 采取措施 测量 ECM 传感器端口触针 45 和 触针 43 之间的电压。

SMALL | MEDIUM | LARGE

合格

不合格

+ 4.75 至 + 5.25 VDC

更换 ECM

参考步骤 019-031。

转至 5A

转至 5A




 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3162898 - 抽头电缆。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 — 3822758 — 阳端 Deutsch/AMP/Metri-Pack 测试导线。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 — 3822758 — 阳端 Deutsch/AMP/Metri-Pack 测试导线。

向导步骤 2D - 检查 ECM 机油压力温度传感器的信号电压。
条件 从发动机线束上断开机油压力传感器/温度传感器。 将抽头电缆（零件号 3162898）安装到传感器和发动机线束之间。 将钥匙开关转到”ON”（接通）位置。 采取措施 测量抽头电缆的触针 C（或黄色）与触针 B（或黑色）之间的电压。

SMALL | MEDIUM | LARGE

合格

不合格

+ 0.50 至 1.40 VDC

不符合技术规范。

转至 2D-1

转至 3A




 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 — 3822758 — 阳端 Deutsch/AMP/Metri-Pack 测试导线。

向导步骤 2D-1 - 检查是否对地短路。
条件 将钥匙开关转到”OFF”（断开）位置。 从机油压力/温度传感器上拆下发动机线束。 从 ECM 上断开传感器线束接头。 采取措施 测量传感器线束接头的触针 44（或压力信号）与底盘接地之间的电阻。

SMALL | MEDIUM | LARGE

合格

不合格

大于 100 千欧

更换发动机线束。

更换发动机线束。参考步骤 019-043。

转至 2D-2

转至 5A




 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 — 3822758 — 阳端 Deutsch/AMP/Metri-Pack 测试导线。

向导步骤 2D-2 - 检查触针与触针之间是否短路。
条件 将钥匙开关转到”OFF”（断开）位置。 从 ECM 上断开传感器线束接头。 从机油压力/温度传感器上拆下发动机线束。 采取措施 测量传感器线束接头的触针 44（或压力信号）与接头上所有其他触针之间的电阻。

SMALL | MEDIUM | LARGE

合格

不合格

大于 100 千欧

更换机油压力/温度传感器

参考步骤 019-155。

更换发动机线束。

参考步骤 019-043。

转至 5A

转至 5A





向导步骤 3 - 检查发动机线束。




 注意

为避免损坏新的 ECM，在更换ECM之前，必须把所有其它现行故障代码的产生原因调查清楚。

向导步骤 3A - 检查发动机线束和 ECM 接头有无损坏的触针。
条件 将钥匙开关转到”OFF”（断开）位置。 从 ECM 上断开传感器线束接头。 采取措施 触针腐蚀 触针弯曲或折断 触针缩进或伸出 接头内或表面有湿气 接头密封丢失或损坏 接头触针内或表面有污垢或碎屑。

合格

不合格

无损坏的触针

维修损坏的触针

只要触针损坏，则需维修或更换发动机线束或更换 ECM。

使用电气接点清洁器（零件号为3824510）清除接头触针上的脏物、碎屑或湿气。 如果接头密封损坏或丢失，安装正确的接头密封。 维修发动机线束。参考步骤 019-204。 更换发动机线束。参考步骤 019-043。 更换 ECM。参考步骤 019-031。

转至 3B

转至 5A




向导步骤 3B - 读取故障代码。
条件 连接所有部件。 将钥匙开关转到”ON”（接通）位置。 采取措施 起动发动机，并且让它怠速运转1分钟。 使用 INSITE™ 读取故障代码。

合格

不合格

故障代码 141 不起作用

故障代码 145 起作用

转至 5B

转至 3C




 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 — 3822758 — 阳端 Deutsch/AMP/Metri-Pack 测试导线。

向导步骤 3C - 检查是否开路。
条件 将钥匙开关转到”OFF”（断开）位置。 从机油压力/温度传感器上拆下发动机线束。 从 ECM 上断开传感器线束接头。 采取措施 测量传感器线束接头的触针 44（或压力信号）与线束侧机油压力/温度传感器接头的触针 C（或 3）之间的电阻。

SMALL | MEDIUM | LARGE

合格

不合格

小于 10 欧姆

维修或更换发动机线束

维修发动机线束。参考步骤 019-204。 更换发动机线束。参考步骤 019-043。

转至 4A

转至 5A





向导步骤 4 - 检查 ECM 的响应性。




 注意

为避免损坏新 ECM，在更换 ECM 之前，必须把所有其它现行故障代码的产生原因调查清楚。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：
零件号 3822917 — 阴性 Deutsch/Amp/Metri-Pack 测试导线。

向导步骤 4A - 检查 ECM 的响应是否正确。
条件 从 ECM 上断开传感器线束接头。 将钥匙开关转到”ON”（接通）位置。 采取措施 在 ECM 传感器端口的触针 44（压力信号）与触针 45（+5-VDC 电源）之间安装跨接导线。

SMALL | MEDIUM | LARGE

合格

不合格

故障代码 141 不起作用，故障代码 135 起作用

更换 ECM

参考步骤 019-031。

转至 5A

转至 5A





向导步骤 5 - 清除故障代码。




向导步骤 5A - 禁用故障代码。
条件 连接所有部件。 将钥匙开关转到”ON”（接通）位置。 采取措施 起动发动机，并且让它怠速运转1分钟。 使用 INSITE™ 核实故障代码 141 不起作用，是否不再出现。

合格

不合格

故障代码 141 不起作用

如果已完成所有步骤并经过再次检查，请重新进行故障诊断及排除或与当地的康明斯特约维修站联系。

转至 5B

转至 1A




向导步骤 5B - 清除非现行故障代码。
条件 连接所有部件。 将钥匙开关转到”ON”（接通）位置。 采取措施 使用 INSITE™ 清除非现行故障代码。

合格

不合格

所有故障代码已清除

对所有其余的现行故障代码进行诊断及故障排除。

故障代码 144

冷却液温度传感器电路

概述

代码       故障原因       产生后果

故障代码: 144

PID: P110

SPN: 110

FMI: 3/3

指示灯: 黄色

SRT:

冷却液温度电路中检测到高电压。

可能冒白烟。如果受电子控制模块（ECM）控制，风扇将保持运转。无发动机冷却液温度保护。

冷却液温度传感器电路

SMALL | MEDIUM | LARGE

电路描述

ECM 使用冷却液温度传感器监测发动机冷却液温度。ECM 将冷却液温度用于发动机保护系统、正时和供油控制。

部件位置

冷却液温度传感器位于涡轮增压器前端。

大修提示

传感器的电阻值随温度变化。将读数与表中的数据进行比较：

温度（°C） 温度 [°F]    电阻（欧姆）

0     32    30k 到 36k

25    77    9k 到 11k

50    122  3k 到 4k

75    167  1350 至 1500

100  212  600 至 675

注意和警告

 警告

不要从热发动机上打开散热器压力盖。应等待冷却液温度降至 50°C [122°F] 以下时才能打开压力盖。否则高温冷却液或蒸汽喷出可能会造成人身伤害。

 注意

为避免损坏新 ECM，在更换 ECM 之前，必须把所有其它现行故障代码的产生原因调查清楚。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：

零件号 3822758 - 阳性 Deutsch/AMP/Metri-Pack 测试导线

零件号 3823256 — 两路 Metri-Pack 测试导线

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：

零件号 3823256 — 两路 Metri-Pack 测试导线

零件号 — 3822758 — 阳端 Deutsch/AMP/Metri-Pack 测试导线。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：

零件号 — 3822758 — 阳端 Deutsch/AMP/Metri-Pack 测试导线。

故障判断及排除步骤

步骤       技术规范

步骤 1.   检查冷却液温度传感器。

      步骤 1A. 检查冷却液温度传感器和传感器线束接头触针。  无损坏的触针

      步骤 1B. 读取故障代码。  故障代码 144 不起作用

      步骤 1C. 检查冷却液温度传感器的电阻。      300 欧姆至 90 千欧

步骤 2.   检查传感器线束。

      步骤 2A. 检传感器查线束和 ECM 接头触针。     无损坏的触针

      步骤 2B. 读取故障代码。  故障代码 144 不起作用

      步骤 2C. 检查触针与触针之间是否短路。      大于 100 千欧

      步骤 2D. 检查是否开路。  小于 10 欧姆

步骤 3.   清除故障代码。

      步骤 3A. 禁用故障代码。  故障代码 144 不起作用

      步骤 3B. 清除非现行故障代码。      所有故障代码已清除

向导步骤 1 - 检查冷却液温度传感器。

  警告

不要从热发动机上打开散热器压力盖。应等待冷却液温度降至 50°C [122°F] 以下时才能打开压力盖。否则高温冷却液或蒸汽喷出可能会造成人身伤害。

向导步骤 1A - 检查冷却液温度传感器和传感器线束接头触针。

条件

将钥匙开关转到”OFF”（断开）位置。

从冷却液温度传感器上断开传感器线束。

采取措施

触针腐蚀

触针弯曲或折断

触针缩进或伸出

接头内或表面有湿气

接头密封丢失或损坏

接头触针内或表面有污垢或碎屑。

合格       不合格

无损坏的触针

维修损坏的触针

只要触针损坏，则维修或更换发动机线束或更换冷却液温度传感器。

使用电气接点清洁器（零件号为3824510）清除接头触针上的脏物、碎屑或湿气。

如果接头密封损坏或丢失，安装正确的接头密封。

维修发动机线束。参考步骤 019-204。

更换发动机线束。参考步骤 019-043。

更换冷却液温度传感器。参考步骤 019-019。

转至 1B

转至 3A

向导步骤 1B - 读取故障代码。

条件

连接所有部件。

将钥匙开关转到”ON”（接通）位置。

采取措施

起动发动机，并怠速运转 1 分钟。

使用 INSITE™ 读取故障代码。

合格       不合格

故障代码 144 不起作用

故障代码 144 起作用。

转至 3B

转至 1C

  警告

不要从热发动机上打开散热器压力盖。应等待冷却液温度降至 50°C [122°F] 以下时才能打开压力盖。否则高温冷却液或蒸汽喷出可能会造成人身伤害。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：

零件号 3823256 — 两路 Metri-Pack 测试导线

零件号 — 3822758 — 阳端 Deutsch/AMP/Metri-Pack 测试导线。

向导步骤 1C - 检查冷却液温度传感器的电阻。

条件

将钥匙开关转到”OFF”（断开）位置。

从冷却液温度传感器上断开发动机线束。

采取措施

测量冷却液温度传感器的触针 A（或 1）与触针 B（或 2）之间的电阻。

SMALL | MEDIUM | LARGE

合格       不合格

300 欧姆至 90 千欧

更换冷却液温度传感器

参考步骤 019-019。

转至 2A

转至 3A

向导步骤 2 - 检查传感器线束。

  警告

不要从热发动机上打开散热器压力盖。应等待冷却液温度降至 50°C [122°F] 以下时才能打开压力盖。否则高温冷却液或蒸汽喷出可能会造成人身伤害。

 注意

为避免损坏新 ECM，在更换 ECM 之前，必须把所有其它现行故障代码的产生原因调查清楚。

向导步骤 2A - 检传感器查线束和 ECM 接头触针。

条件

将钥匙开关转到”OFF”（断开）位置。

从 ECM 上断开传感器线束接头。

采取措施

触针腐蚀

触针弯曲或折断

触针缩进或伸出

接头内或表面有湿气

接头密封丢失或损坏

接头触针内或表面有污垢或碎屑。

合格       不合格

无损坏的触针

维修损坏的触针

只要触针损坏，则需维修或更换发动机线束或更换 ECM。

使用电气接点清洁器（零件号为3824510）清除接头触针上的脏物、碎屑或湿气。

如果接头密封损坏或丢失，安装正确的接头密封。

维修发动机线束。参考步骤 019-204。

更换发动机线束。参考步骤 019-043。

更换 ECM。参考步骤 019-031。

转至 2B

转至 3A

向导步骤 2B - 读取故障代码。

条件

连接所有部件。

将钥匙开关转到”ON”（接通）位置。

采取措施

起动发动机，并怠速运转 1 分钟。

使用 INSITE™ 读取故障代码。

合格       不合格

故障代码 144 不起作用

故障代码 144 起作用。

转至 3B

转至 2C

  警告

不要从热发动机上打开散热器压力盖。应等待冷却液温度降至 50°C [122°F] 以下时才能打开压力盖。否则高温冷却液或蒸汽喷出可能会造成人身伤害。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：

零件号 — 3822758 — 阳端 Deutsch/AMP/Metri-Pack 测试导线。

向导步骤 2C - 检查触针与触针之间是否短路。

条件

将钥匙开关转到”OFF”（断开）位置。

从冷却液温度传感器上断开发动机线束。

从 ECM 上断开传感器线束接头。

采取措施

测量传感器线束接头的触针 2 与所有其他触针之间的电阻。

测量传感器线束接头的触针 3 与所有其他触针之间的电阻。

SMALL | MEDIUM | LARGE

合格       不合格

大于 100 千欧

维修或更换发动机线束

维修发动机线束。参考步骤 019-204。

更换发动机线束。参考步骤 019-043。

转至 2D

转至 3A

  警告

不要从热发动机上打开散热器压力盖。应等待冷却液温度降至 50°C [122°F] 以下时才能打开压力盖。否则高温冷却液或蒸汽喷出可能会造成人身伤害。

 注意

为了避免触针和线束损坏，进行测量时，请使用下列测试导线：

零件号 — 3822758 — 阳端 Deutsch/AMP/Metri-Pack 测试导线。

向导步骤 2D - 检查是否开路。

条件

将钥匙开关转到”OFF”（断开）位置。

从冷却液温度传感器上断开发动机线束。

从 ECM 上断开传感器线束接头。

采取措施

测量传感器线束接头的触针 2 与冷却液温度传感器接头的触针 B（或 2）之间的电阻。

测量传感器线束接头的触针 3 与冷却液温度传感器接头的触针 A（或 1）之间的电阻。

SMALL | MEDIUM | LARGE

合格       不合格

小于 10 欧姆

维修或更换发动机线束

维修发动机线束。参考步骤 019-202 或 019-204 。

更换发动机线束。参考步骤 019-043。

转至 3A

转至 3A

向导步骤 3 - 清除故障代码。

向导步骤 3A - 禁用故障代码。

条件

连接所有部件。

将钥匙开关转到”ON”（接通）位置。

采取措施

起动发动机，并怠速运转 1 分钟。

使用 INSITE ™ 核实故障代码 144 不起作用。

合格       不合格

故障代码 144 不起作用

如果已完成所有步骤并经过再次检查，仍不能使现行故障代码不起作用，请重新进行故障诊断及排除或同你所在地区的康明斯特约维修站联系。

转至 3B

转至 1A

向导步骤 3B - 清除非现行故障代码。

条件

连接所有部件。

将钥匙开关转到”ON”（接通）位置。

采取措施

使用 INSITE™ 清除非现行故障代码。

合格       不合格

所有故障代码已清除

对所有其余的现行故障代码进行诊断及故障排除。

免费热线
400-082-9096
整机销售
0731-84424871  18374999699
售后维修
0731-84424872  15580888444
配件销售
0731-84424873  18274802060
手机端
微信公众号
