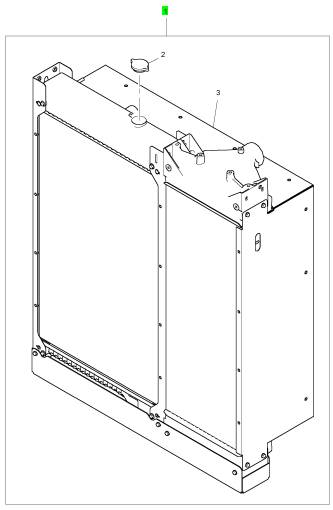

项目   零配件号码        新件号 描述

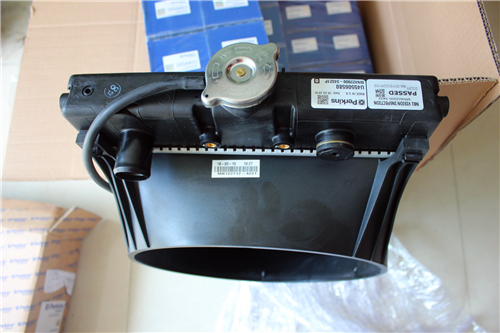

    1   NS10068    1   NS10068    散热器

解和组装部分

图186

g03779396

图187

g03779446

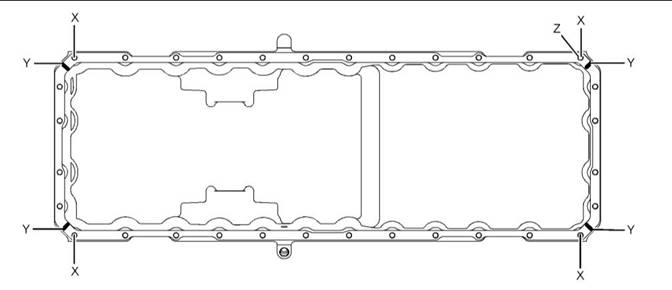

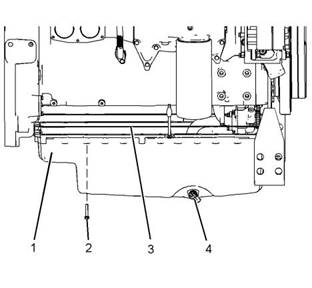

3.清洁发动机油底壳  (1)和缸体的密封垫表面。

在发动机油底壳密封面的四个部位上涂抹工具

(A)。这些部位都是标记位置  (Y)。

8.向发动机中加注发动机机油至正确油位,如有

必要,更换发动机机油滤清器。有关正确步

骤,请参阅操作和保养手册发动机机油-更换

和操作和保养手册加注容量。

4.将新密封垫  (3)放置在发动机油底壳( 1 )上。

5.安装发动机油底壳组件  (1)。将螺栓  (2)安装

到发动机油底壳组件上,用手拧紧。

6.拧紧位置  (X)的四个螺栓 (2)至扭矩为31N·m

(274lbin)。

7.按逆时针顺序,将从位置  (Z)开始的其余螺栓

(2)拧紧至扭矩为31N·m(274lbin)。

This document has been printed from SPI2. NOT FOR RESALE




UCNR4511

105

拆解和组装部分

i06062517

缸缸套套-拆拆卸卸

拆卸步骤

表  43

所需工具

工具

零件号

零件描述

数量

A

GE50001

气缸组拉拔器

1

开始:

a. 拆下活塞和连杆。 有关正确的步骤,请参阅拆解和

组装活塞和连杆-拆卸。

注意

在检验、保养、测试、调整及维修产品时,务必留

心,确保液体盛装在容器中。 在打开任何腔室或拆解

任何储有液体的部件之前,要准备好用合适的容器收

集液体。

图188

g03785157

按照本地法规和指令处置所有液体。

注意

保持所有零件清洁无杂质。

杂质会造成快速磨损和缩短部件寿命。

图189

g03774280

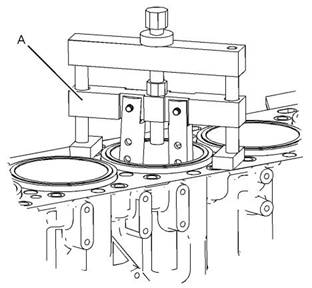

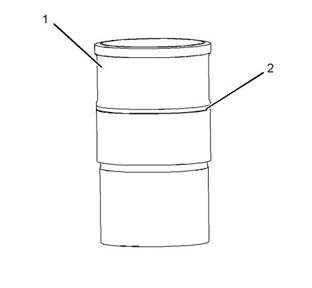

1.1.使用工具 (A)将缸套 (1)从缸体上拆下。

2.2.将O形密封圈   (2)从缸套 (1)上拆下。

3.3.如有必要,重复步骤1至步骤2以拆下其余的

缸套。

This document has been printed from SPI2. NOT FOR RESALE




106

UCNR4511

拆解和组装部分

i06062512

缸缸套套-安安装装

安装步骤

表  44

所需工具

工具

B

零件号

GE50000

-

零件描述

数量

缸套安装器

1

1

C

Delphi Lockheed  橡胶润滑脂

注意

保持所有零件清洁无杂质。

杂质会造成快速磨损和缩短部件寿命。

1.1.检查缸套突出量。有关正确的步骤,请参阅

测试和调整缸套突出量-检查。

图190

g03774280

图191

g03785150

2.2.在O形密封圈   (2)上使用工具 (C) 。将O形密

封圈安装到缸套 (1)的机加工凹槽中。

3.3.用清洁的发动机机油润滑缸套 (1) 下部。确保

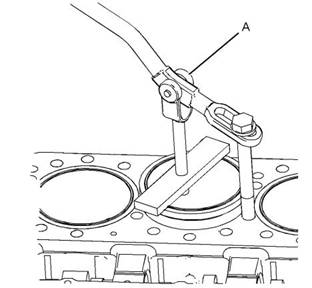

相应曲轴行程处于底部中央。使用工具  (B),

安装缸套 (1)。

4.4.如有必要,重复步骤2至步骤3以安装其余的

缸套。

结束:

a. 安装活塞和连杆。 有关正确的步骤,请参阅拆解和

组装活塞和连杆-安装。

This document has been printed from SPI2. NOT FOR RESALE




UCNR4511

107

拆解和组装部分

i06062536

注意

活活塞塞冷冷却却喷喷嘴嘴-拆拆卸卸和和安安装装

保持所有零件清洁无杂质。

杂质会造成快速磨损和缩短部件寿命。

拆卸步骤

表  45

所需工具

工具

零件号

零件描述

数量

A

CH11148

发动机盘车工具

1

开始:

a. 拆下发动机油底壳。 有关正确步骤,请参阅拆解和

装配发动机油底壳-拆卸和安装。

注意

保持所有零件清洁无杂质。

杂质会造成快速磨损和缩短部件寿命。

图193

g03781732

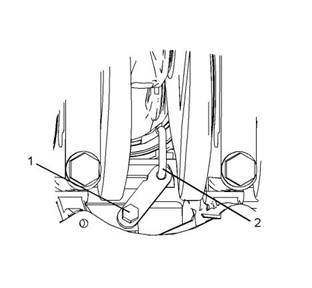

1.1.使用工具 (A)转动曲轴,以便接近活塞冷却喷

嘴 (2)。

注:如果没有正确安装活塞冷却喷嘴,则可能会导致

发动机损坏。用手安装活塞冷却喷嘴。

2.2.将活塞冷却喷嘴 (2)放置在缸体中。确保活塞

冷却喷嘴与缸体平齐。安装螺栓  (1) 。拧紧螺

栓至扭矩为28N·m(248lbin)。

结束:

a. 安装发动机油底壳。 有关正确步骤,请参阅拆解和

装配发动机油底壳-拆卸和安装。

i06062513

图192

g03781732

活活塞塞和和连连杆杆-拆拆卸卸

1.1.使用工具 (A)转动曲轴,以便接近活塞冷却喷

嘴 (2)。

拆卸步骤

表  47

2.2.将螺栓 (1)和活塞冷却喷嘴 (2)从缸体上卸

下。

所需工具

安装步骤

表  46

工具

零件号

零件描述

数量

A

CH11148

发动机盘车工具

1

所需工具

工具

零件号

零件描述

数量

A

CH11148

发动机盘车工具

1

This document has been printed from SPI2. NOT FOR RESALE




108

UCNR4511

拆解和组装部分

开始:

a. 拆下缸盖。 有关的正确程序,请参阅拆解与组装缸

盖-拆卸。

b. 拆下发动机机油泵。 有关正确的步骤,请参阅拆解

和组装发动机机油泵-拆卸。

c. 拆下活塞冷却喷嘴。 有关正确的步骤,请参阅拆解

和组装活塞冷却喷嘴-拆卸和安装。

注意

保持所有零件清洁无杂质。

杂质会造成快速磨损和缩短部件寿命。

图194

g03781739

图195

g03781740

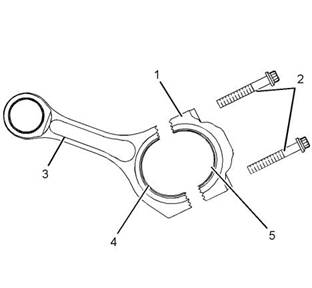

1.使用工具  (A)转动曲轴,直到其中两个连杆盖

位于底部中心。

2.检查连杆  (3)和连杆盖 (1)上的识别标记是否

正确。连杆  (3)和连杆盖 (1)应在朝向凸轮轴

的一侧带有蚀刻编号。该编号必须与气缸号一

致。如有必要,标记连杆  (3)和连杆盖 (1)。

注:此发动机配备裂解式连杆。必须小心处理裂解式

连杆。必要时使用软锤轻敲连杆盖。

3.松开连杆盖螺栓  (2)。拆卸连杆盖螺栓  (2)。

4.将连杆盖  (1)从连杆 (3)上拆下。

This document has been printed from SPI2. NOT FOR RESALE




UCNR4511

109

拆解和组装部分

5.5.从连杆盖 (1)上拆下连杆轴承 (5)的下半部

分。

6.6.推动活塞和连杆组件 (3)远离曲轴。从连杆

(3)上拆下连杆轴承 (4)的上半部分。

7.7.从缸套上拆下活塞和连杆组件 (3)。

i06062516

活活塞塞和和连连杆杆-拆拆解解

拆解步骤

表  48

所需工具

工具

A

零件号

零件描述

数量

-

-

活塞环扩张器

1

1

B

挡圈钳

图196

g03781749

开始:

a. 拆下活塞和连杆。 有关正确的步骤,请参阅拆解和

组装活塞和连杆-拆卸。

注意

保持所有零件清洁无杂质。

杂质会造成快速磨损和缩短部件寿命。

图197

g03781750

注:此发动机配备裂解式连杆。必须小心处理裂解式

连杆。当将连杆从发动机中拆出后,如果可能使连杆

组件保持用螺栓连接在一起的状态,以保护裂解表

面。

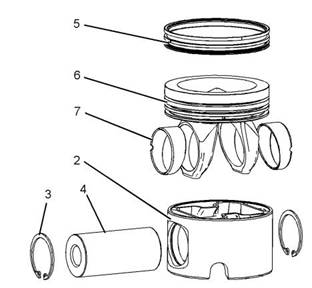

1.1.使用工具 (B),从活塞裙 (2)上拆下卡环   (3)

2.2.拆下活塞销 (4),并使活塞裙部 (2)和活塞冠

部 (6)与连杆 (1)分离。

3.3.检查活塞冠部 (6)中的轴承 (7)。

4.4.利用工具 (A)拆下活塞环 (5)。

This document has been printed from SPI2. NOT FOR RESALE




110

UCNR4511

拆解和组装部分

图198

g03781751

注意

在安装活塞销子轴承的时候,必须对连杆进行加热处

理。 不要使用明火加热。

图199

g03781750

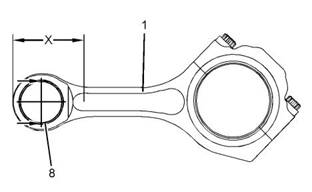

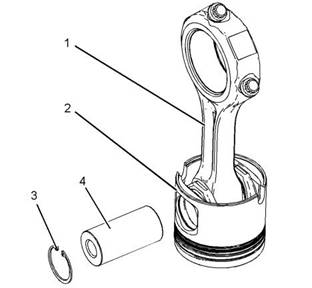

5.5.沿长度 (X)加热连杆 (1)。长度   (X)的最大尺

寸为83.0mm(3.27in)。长度  &, nbsp;   (X)的温度应

从175°升高至260°C(347至500°F)以便

可以组装轴承。

6.6.拆下旧轴承 (8),同时安装新轴承 (8)。

7.7.轴承分割线必须在箭头所示位置之一的5度以

内。

i06062510

活活塞塞和和连连杆杆-组组装装

组装步骤

表  49

所需工具

工具

A

零件号

零件描述

数量

-

-

活塞环扩张器

1

1

图200

g03781749

B

挡圈钳

注:此发动机配备裂解式连杆。必须小心处理裂解式

连杆。用软口的台钳固定好连杆。然后将活塞销组

装到连杆、活塞裙和活塞冠上。

注意

1.1.检查活塞环 (5)的端隙。有关正确的信息,请

参阅技术规格活塞和活塞环。

保持所有零件清洁无杂质。

杂质会造成快速磨损和缩短部件寿命。

2.2.使用工具 (A)安装控油活塞环。应从活塞环

端隙转动弹簧两侧180度。

注意

验证活塞和连杆是否正确组装。 确保连杆和连杆盖上

刻的号码处在正确的位置。 连杆和连杆盖的标号对应

应该安装的气缸。

3.3.使用工具 (A)安装中间活塞环,并且标有

“UP-2”字样的一侧朝向活塞顶部。

4.4.使用工具 (A)安装顶部活塞环,并且标有

“UP-1”字样的一侧朝向活塞顶部。

This document has been printed from SPI2. NOT FOR RESALE




UCNR4511

111

拆解和组装部分

5.5.检查活塞冠部 (6)中的轴承 (7) 。如果活塞冠

部磨损或损坏的话,必须进行更换。

6.6.将活塞裙 (2)和活塞冠 (6)在连杆  (1)上放置

到位。将清洁的发动机机油涂敷在活塞销   (4)

上,然后安装活塞销 (4)。使用工具  (B)安装

卡环 (3)。确保卡环  (3)正确位于活塞裙   (2)

的凹槽中。

结束:

a. 安装活塞和连杆。 有关正确的步骤,请参阅拆解和

组装活塞和连杆-安装。

i06062452

图201

g00828435

活活塞塞和和连连杆杆-安安装装

典型示例

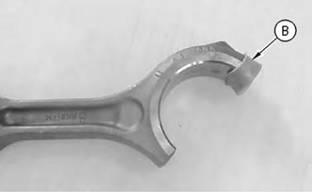

2.2.将工具 (B)安置在连杆的两个断裂端。

安装步骤

表  50

3.3.放置活塞环,使相互之间的端隙相隔120度。

使用工具 (C)压缩活塞环。

所需工具

工具

A

零件号

CH11148

-

零件描述

数量

发动机盘车工具

1

2

1

B

塑料盖

C

T401075

活塞环压缩器

注意

保持所有零件清洁无杂质。

杂质会造成快速磨损和缩短部件寿命。

注意

连杆和连杆盖之间的接头由裂解材料制成。 必须小心

处理连杆组件,避免损坏配合面。 如果连杆组件的配

合面发生损坏的话,则必须更换连杆组件。 新连杆组

件中连杆盖用螺栓固定在连杆上。

拆卸连杆盖螺栓时只能使用一个软口台钳,固定连杆

组件。 从连杆上分离连杆盖时只能使用一个软面锤,

轻敲连杆盖。

图202

g03781740

如果不使用软口台钳和软面锤的话,可能会导致连杆

组件损坏。

4.4.将曲轴行程定位在底部中央位置,将活塞和连

杆组件 (3)安装到缸套中。确保正确的活塞和

连杆位于相应气缸中,连杆上的识别标记位于

朝向凸轮轴的一侧。

1.1.在活塞、活塞环和缸孔上涂抹清洁的发动机机

油。

注:安装时,连杆上的锻造零件号必须朝向发动机飞

轮端。

5.5.使活塞和连杆组件 (3)与曲轴对齐。使用软面

锤将活塞和连杆组件敲打到缸径中。

6.6.连杆 (3)与曲轴接触之前,拆下工具 (B)并安

装连杆轴承 (4)的上半部分。确保轴承凸舌与

连杆 (3)中的槽相啮合。

This document has been printed from SPI2. NOT FOR RESALE




112

UCNR4511

拆解和组装部分

7.7.将清洁的发动机机油涂抹到连杆轴承 (4)上半

部分的表面上。使用软面锤,将活塞和连杆组

件进一步敲入缸径中,同时将连杆 (3)引导到

曲轴上。

8.8.在相应连杆盖 (1)中安装连杆轴承 (5)的下半

部分。确保轴承锁片与连杆盖  (1)内的凹槽接

合。

9.9.在连杆轴承 (5)下半部分的表面上涂抹干净的

发动机机油。在连杆  (3)上安装连杆盖 (1)。

确保连杆盖 (1)上的编号与连杆 (3)上的编号

相互匹配。确保号码在同一侧。

图203

g01139029

1010..安装新连杆盖螺栓  (2)。拧紧连杆盖螺栓   (2)

至扭矩为50N·m(37lbft)。

1.1.使用工具 (A)转动曲轴,直到可以接近连杆轴

承盖。

1111..在各个连杆盖螺栓上作一个指示标记。将各

个连杆盖螺栓 (2)额外拧紧90±5度。

2.2.检查连杆 (3)和连杆盖 (1)的标识和定位情

况。

1212..使用工具  (A)确保连杆组件安装后有能感觉

到的侧隙。转动曲轴,确保没有卡滞。

3.3.拆下螺栓 (2 )。将连杆盖  (1)从连杆  (3)上拆

下。从连杆盖  (1)上拆下连杆轴承 (5)的下半

部分。

结束:

a. 安装活塞冷却喷嘴。 有关正确的步骤,请参阅拆解

和组装活塞冷却喷嘴-拆卸和安装。

注:此发动机配备裂解式连杆。必须小心处理裂解式

连杆。必要时使用软锤轻敲连杆盖。

b. 安装发动机机油泵。 有关的正确步骤,请参阅拆解

和组装发动机机油泵-安装。

注:不要将连杆盖的断裂面放在任何器具的表面上。

连杆盖必须平放在侧面,以防连杆盖断裂面损坏。

c. 安装缸盖。 有关正确的步骤,请参阅拆解与组装气

缸盖-安装。

4.4.推动连杆 (3)远离曲轴。从连杆  (3)上拆下连

杆轴承 (4)的上半部分。

i06062498

连连杆杆轴轴承承-拆拆卸卸

注:不要损坏连杆的断裂面。将适当的防护盖置于连

杆端部,以防损坏连杆的断裂面。

i06062518

拆卸步骤

表  51

连连杆杆轴轴承承-安安装装

所需工具

工具

零件号

零件描述

数量

安装步骤

表  52

A

CH11148

发动机盘车工具

1

开始:

所需工具

工具

A

零件号

零件描述

数量

a. 拆下发动机机油泵。 有关正确的步骤,请参阅拆解

和组装发动机机油泵-拆卸。

CH11148

21825607

发动机盘车工具

1

1

B

度数轮

注意

保持所有零件清洁无杂质。

注意

保持所有零件清洁无杂质。

杂质会造成快速磨损和缩短部件寿命。

杂质会造成快速磨损和缩短部件寿命。

This document has been printed from SPI2. NOT FOR RESALE
