Perkins1300柴油发动机配件销售
详细描述

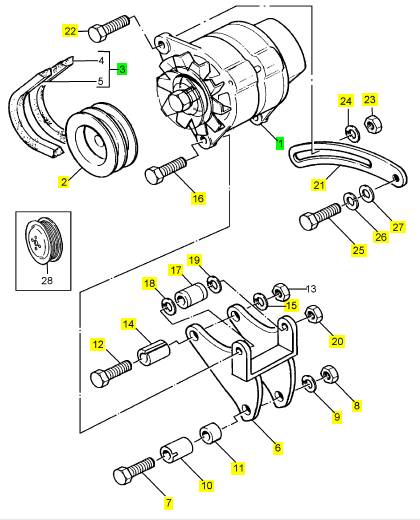

项目 零配件号码 新件号 描述
1 2871 A001 1 2871 A001 交流充电发电机
2 3115 A061 1 3115 A061 交流充电发电机皮带轮
3 2614 B691 1 2614 B691 皮带
6 3827 K002 1 3827 K002 托架
7 0096448 1 0096448 螺旋
8 2211224 1 2211224 螺帽
9 33115129 1 33115129 垫圈
10 33286142 1 33286142 衬套
11 33283514 1 33283514 衬套
12 0096640 1 0096640 螺旋
13 0576304 1 0576304 螺帽
14 33283113 1 33283113 套筒
15 33115411 1 检查历史 垫圈
16 0096645 1 0096645 螺旋
17 3318 H104 1 3318 H104 套筒
18 3312 K018 1 3312 K018 垫圈
19 3312 K018 1 3312 K018 垫圈
20 0576304 1 0576304 螺帽
21 3617 V009 1 3617 V009 杆
22 2186310 1 2186310 螺旋
23 2211224 1 2211224 螺帽
24 33115129 1 33115129 垫圈
25 0748524 1 0748524 螺旋
26 0920054 1 0920054 垫圈
27 0920004 1 0920004 垫圈

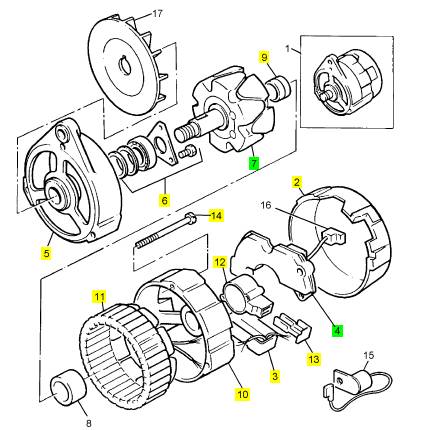

项目 零配件号码 新件号 描述
2 1 盖
3 28710351 1 26435410 调整器
4 28710317 1 28710317 整流器
5 28710350 1 28710350 托架
6 28710316 1 28710316 滚珠轴承
7 28710328 1 28710328 转子 - 电的修补
9 28710319 2 28710319 圈
10 1 托架
11 28710326 1 28710326 固定子
12 1 壳
13 28710320 1 28710320 刷装备
14 3 螺拴
1 2871 A146 1 2871 A146 交流充电发电机
2 3115 A061 1 3115 A061 交流充电发电机皮带轮
3 2614 B691 1 2614 B691 皮带
6 3827 K002 1 3827 K002 托架
7 0096448 1 0096448 螺旋
8 2211224 1 2211224 螺帽
9 33115129 1 33115129 垫圈
10 33286142 1 33286142 衬套
11 33283514 1 33283514 衬套
12 0096640 1 0096640 螺旋
13 0576304 1 0576304 螺帽
14 33283113 1 33283113 套筒
15 33115411 1 检查历史 垫圈
16 0096645 1 0096645 螺旋
17 3318 H104 1 3318 H104 套筒
18 3312 K018 1 3312 K018 垫圈
19 3312 K018 1 3312 K018 垫圈
20 0576304 1 0576304 螺帽
21 3617 V009 1 3617 V009 杆
22 2186310 1 2186310 螺旋
23 2211224 1 2211224 螺帽
24 33115129 1 33115129 垫圈
25 0748524 1 0748524 螺旋
26 0920054 1 0920054 垫圈
27 0920004 1 0920004 垫圈

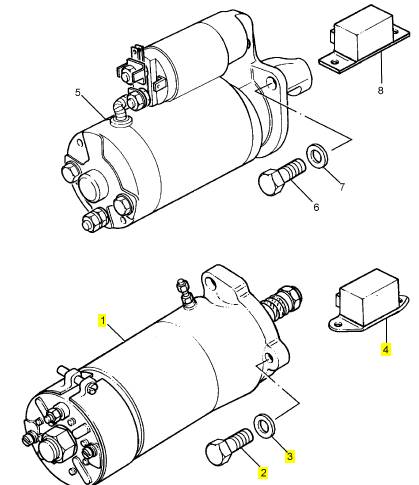

项目 零配件号码 新件号 描述
1 2873 K058 1 2873 K116 启动马达
2 0748663 3 0748663 螺旋
3 0920444 3 0920444 垫圈
4 2848 A227 1 2848 A227 接替者

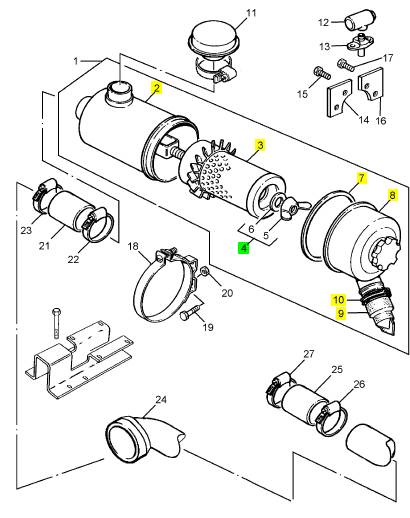

1 2652 C026 1 2652 C026 空气过滤器组合
11 2652 A106 1 2652 A106 提砂钓
12 2651854 1 2651854 凸缘
13 2651861 1 2651861 指压计
13 2651851 1 2651861 指压计
14 3823 M004 1 3823 M006 托架
15 0748661 2 0748661 螺旋
16 3823 M007 1 3823 M007 托架
17 0748661 2 0748661 螺旋
18 2652 C807 2 2652 C807 砂箱夹
19 2314 J002 4 2314 J002 螺旋
20 2318 A604 4 2318 A604 螺帽
21 3382 M002 1 3382 M002 水管
22 2481917 1 2481917 水管夹
23 2481917 1 2481917 水管夹
24 2638 C011 1 2638 C011 气管
25 3382 D008 1 3382 D008 水管
26 21825201 1 21825201 夹
27 21825201 1 21825201 夹
项目 零配件号码 新件号 描述
2 1 体
3 26510289 1 26510289 主空气过滤器
4 26510297 1 检查历史 锁紧螺母
7 26510296 1 检查历史 密封
8 26510290 1 检查历史 盖
9 26510291 1 26510291 阀
10 26510292 1 26510292 夹
项目 零配件号码 新件号 描述
1 1873875 C95 6 1873875 C95 连杆组合 1514071
1 1830153 C91 6 检查历史 连杆组合 1363043
1 1841615 C91 6 1841634 C93 连杆组合 1363044
1 1841634 C91 6 1841634 C93 连杆组合 1514070 1363044
1 1873875 C92 6 1873875 C95 连杆组合 1514071
1 1873875 C94 6 1873875 C95 连杆组合 1514071
5 1842570 C92 6 1842570 C92 大头轴承装备
5 1842570 C91 6 1842570 C92 大头轴承装备
(5) 1842900 C92 1 1842900 C92 大头 BRG 装备 -U/S
(5) 1842901 C92 1 1842901 C92 大头 BRG 装备 -U/S
(5) 1842902 C92 1 1842902 C92 大头 BRG 装备 -U/S
(5) 1842900 C91 6 1842900 C92 大头 BRG 装备 -U/S
(5) 1842901 C91 6 1842901 C92 大头 BRG 装备 -U/S
(5) 1842902 C91 6 1842902 C92 大头 BRG 装备 -U/S
|
Perkins Peregrine EDi and 1300 Series EDi |
|
Models WK to WS |
|
WORKSHOP MANUAL |
|
Peregrine |
|
6 cylinder turbocharged diesel engines with electronic management system for automotive applications |
|
1300 Series 6 cylinder turbocharged diesel engines with electronic management system for agricultural and industrial applications |
|
Publication TPD 1353E, Issue 3 © Proprietary information of Perkins Engines Company Limited, all rights reserved. The information is correct at the time of print. Published in April 2001 by Technical Publications, Perkins Engines Company Limited, Peterborough PE1 5NA, England |
|
i This document has been printed from SPI². Not for Resale |
|
This publication is written in Perkins Approved Clear English |
|
Chapters |
|
1 General information 2 Specifications |
|
3 Cylinder head assembly 4 Piston and connecting rod assemblies 5 Crankshaft assembly 6 Timing case and drive assembly 7 Cylinder block assembly 8 Engine timing |
|
9 Turbocharger |
|
10 Lubrication system |
|
11 Fuel system |
|
12 Cooling system |
|
13 Flywheel and housing 14 Electrical equipment 15 Auxiliary equipment 16 Special tools |
|
17 Fault diagnosis |
|
The following pages contain a detailed table of contents |
|
ii |
|
This document has been printed from SPI². Not for Resale |
|
Peregrine EDi and 1300 Series EDi |
|
Contents |
|
1 General information |
|
Introduction ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...1 Engine views . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...2 Engine identification . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...3 Safety precautions ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...4 Engine lift equipment .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...6 POWERPART recommended consumable products . ... ... ... ... ... ... ... ... ... ... ... ... ...7 |
|
2 Specifications |
|
Basic engine data . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...9 Data and dimensions ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .10 Recommended torque settings ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .19 |
|
Workshop Manual, TPD 1353E, Issue 3 |
|
iii |
|
This document has been printed from SPI². Not for Resale |
|
Peregrine EDi and 1300 Series EDi |
|
3 Cylinder head assembly |
|
General description ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 21 |
|
Rocker cover |
|
Operation 3-1 To remove ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 22 Operation 3-2 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 23 |
|
Engine breather elements |
|
Operation 3-3 To renew . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 24 |
|
Rocker assembly |
|
Operation 3-4 To remove ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 25 Operation 3-5 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 26 Operation 3-6 To dismantle and inspect ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 27 Operation 3-7 To assemble ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 28 |
|
Cylinder head assembly |
|
Operation 3-8 To remove ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 29 Operation 3-9 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 30 |
|
Valves and valve springs |
|
Operation 3-10 To remove . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 33 Operation 3-11 To fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 34 Operation 3-12 To inspect and to correct .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 35 Operation 3-13 To inspect a valve rotator .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 37 |
|
Valve guides |
|
Operation 3-14 To inspect a valve guide ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 38 Operation 3-15 To remove . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 39 Operation 3-16 To fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 40 |
|
Cylinder head |
|
Operation 3-17 To inspect and to correct .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 41 Operation 3-18 To correct a valve seat with a valve seat cutter ... ... ... ... ... ... ... ... ... 43 Operation 3-19 To fit valve seat inserts . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 44 Operation 3-20 To renew injector unit sleeves .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 45 Operation 3-21 To set the valve tip clearance ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 48 |
|
iv |
|
Workshop Manual, TPD 1353E, Issue 3 |
|
This document has been printed from SPI². Not for Resale |
|
Peregrine EDi and 1300 Series EDi |
|
4 Piston and connecting rod assemblies General description .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . 51 Big end bearing |
|
Operation 4-1 To remove .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .52 Operation 4-2 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .53 Operation 4-3 To inspect ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .54 |
|
Piston and connecting rod assembly |
|
Operation 4-4 To remove .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .55 Operation 4-5 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .56 Operation 4-6 To dismantle and assemble (one-piece pistons) ... ... ... ... ... ... ... ... ... .58 Operation 4-7 To dismantle and assemble (two-piece pistons) ... ... ... ... ... ... ... ... ... .59 Operation 4-8 To inspect ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .60 |
|
Connecting rod |
|
Operation 4-9 To inspect ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .61 |
|
Small end bush |
|
Operation 4-10 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .61 |
|
Piston rings |
|
Operation 4-11 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .62 Operation 4-12 To inspect . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . 63 |
|
5 Crankshaft assembly |
|
General description .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . 65 Crankshaft pulley / damper assembly |
|
Operation 5-1 To remove .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .66 Operation 5-2 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .67 Operation 5-3 To inspect ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .68 |
|
Rear oil seal housing assembly |
|
Operation 5-4 To remove the oil seal housing .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .69 Operation 5-5 To fit the oil seal housing ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .70 Operation 5-6 To renew the rear oil seal and wear sleeve assembly ... ... ... ... ... ... ... .72 |
|
Crankshaft |
|
Operation 5-7 To remove .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .75 Operation 5-8 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .77 Operation 5-9 To inspect ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .79 |
|
Workshop Manual, TPD 1353E, Issue 3 |
|
v |
|
This document has been printed from SPI². Not for Resale |
|
Peregrine EDi and 1300 Series EDi |
|
Crankshaft gear |
|
Operation 5-10 To renew ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 80 |
|
Thrust bearing |
|
Operation 5-11 To check crankshaft end-float ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 81 Operation 5-12 To remove . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 82 Operation 5-13 To fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 83 |
|
Main bearings |
|
Operation 5-14 To remove . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 84 Operation 5-15 To fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 85 Operation 5-16 To inspect . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 86 |
|
6 Timing case and drive assembly |
|
General description ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 87 Components of the timing case ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 88 Timing case cover |
|
Operation 6-1 To remove ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 89 Operation 6-2 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 90 |
|
Idler gears |
|
Operation 6-3 To remove ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 91 Operation 6-4 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 92 |
|
Timing case backplate |
|
Operation 6-5 To remove ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 93 Operation 6-6 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 94 |
|
Camshaft and tappets |
|
Operation 6-7 To remove ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 95 Operation 6-8 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 97 Operation 6-9 To inspect ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 98 |
|
Camshaft bushes |
|
Operation 6-10 To renew ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 99 |
|
Camshaft motion sensor (CMS) |
|
Operation 6-11 To remove and to fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 101 |
|
CMS verification of clearance |
|
Operation 6-12 To check the air gap . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 102 |
|
vi |
|
Workshop Manual, TPD 1353E, Issue 3 |
|
This document has been printed from SPI². Not for Resale |
|
Peregrine EDi and 1300 Series EDi |
|
7 Cylinder block assembly |
|
General description .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...103 Cylinder block |
|
Operation 7-1 To dismantle and to assemble ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...104 Operation 7-2 To inspect ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...105 |
|
Cylinder liner |
|
Operation 7-3 To remove .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...106 Operation 7-4 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...108 |
|
To inspect |
|
Operation 7-5 Check the cylinder liners for damage and wear . ... ... ... ... ... ... ... ... ...109 |
|
8 Engine timing |
|
General description .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...111 |
|
Engine timing |
|
Operation 8-1 To set number 1 cylinder to TDC on the compression stroke ... ... ... ...112 Operation 8-2 To check the valve timing (with a feeler gauge) . ... ... ... ... ... ... ... ... ...113 Operation 8-3 To check the valve timing (with a dial test indicator) .. ... ... ... ... ... ... ...114 |
|
9 Turbocharger |
|
General description .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...115 |
|
Turbocharger |
|
Operation 9-1 To remove .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...116 Operation 9-2 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...117 Operation 9-3 To dismantle ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...118 Operation 9-4 To assemble ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...120 Operation 9-5 To inspect ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...121 Operation 9-6 To clean the impeller and compressor casing ... ... ... ... ... ... ... ... ... ...121 Operation 9-7 To remove and to fit the actuator assembly of the waste-gate unit ... ...122 Operation 9-8 To check the actuator assembly of the waste-gate unit . ... ... ... ... ... ...123 Operation 9-9 To adjust the actuator assembly of the waste-gate unit . ... ... ... ... ... ...124 |
|
Turbocharger faults .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...125 |
|
Workshop Manual, TPD 1353E, Issue 3 |
|
vii |
|
This document has been printed from SPI². Not for Resale |
|
Peregrine EDi and 1300 Series EDi |
|
10 Lubrication system |
|
General description (Low-pressure system) .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 127 |
|
Filter canister |
|
Operation 10-1 To renew the canister of the lubricating oil filter ... ... ... ... ... ... ... ... .. 129 |
|
Oil filter head and cooler assembly |
|
Operation 10-2 To remove ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 131 Operation 10-3 To fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 132 Operation 10-4 To inspect . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 133 |
|
Oil temperature control valve |
|
Operation 10-5 To remove and to fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 134 Operation 10-6 To test ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 134 |
|
Pressure regulating valve |
|
Operation 10-7 To remove and to fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 135 Operation 10-8 To inspect . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 135 |
|
Sump |
|
Operation 10-9 To remove . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 136 Operation 10-10 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 137 |
|
Oil strainer and suction pipe |
|
Operation 10-11 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 139 |
|
Lubricating oil pump |
|
Operation 10-12 To remove ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 140 Operation 10-13 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 141 Operation 10-14 To inspect ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 143 |
|
Front oil seal |
|
Operation 10-15 To renew (oil pump removed) . ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 144 Operation 10-16 To renew (oil pump fitted) ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 146 |
|
Pressure relief valve |
|
Operation 10-17 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 148 Operation 10-18 To inspect ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 148 |
|
Breather system |
|
Operation 10-19 To clean .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 149 |
|
General description (High-pressure system) .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 150 |
|
Sensor for injection control pressure |
|
Operation 10-20 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 152 |
|
viii |
|
Workshop Manual, TPD 1353E, Issue 3 |
|
This document has been printed from SPI². Not for Resale |
|
Peregrine EDi and 1300 Series EDi |
|
High-pressure pump |
|
Operation 10-21 To remove .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...153 Operation 10-22 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...154 |
|
Regulator valve for injection control pressure |
|
Operation 10-23 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...155 |
|
Supply manifold |
|
Operation 10-24 To remove .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...156 Operation 10-25 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...157 |
|
11 Fuel system |
|
General description .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...159 Fuel injection cycle ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...161 |
|
Fuel filter |
|
Operation 11-1 To renew the fuel strainer and the canister of the fuel filter . ... ... ... ...165 |
|
Fuel injector units |
|
Operation 11-2 To remove ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...166 Operation 11-3 To fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...169 Operation 11-4 To renew the fuel injector unit seals . ... ... ... ... ... ... ... ... ... ... ... ... ...171 |
|
Fuel lift pump |
|
Operation 11-5 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...173 Operation 11-6 To dismantle . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...174 Operation 11-7 To assemble . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...175 Operation 11-8 To set the adjustment of the speed control .. ... ... ... ... ... ... ... ... ... ...176 Operation 11-9 To eliminate air from the fuel system ... ... ... ... ... ... ... ... ... ... ... ... ...177 |
|
12 Cooling system |
|
General description .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...179 Cooling system flow diagram .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...180 |
|
Coolant filter |
|
Operation 12-1 To renew the canister of the coolant filter / inhibitor . ... ... ... ... ... ... ...181 |
|
Thermostat |
|
Operation 12-2 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...182 Operation 12-3 To test .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...182 |
|
Workshop Manual, TPD 1353E, Issue 3 |
|
ix |
|
This document has been printed from SPI². Not for Resale |
|
Peregrine EDi and 1300 Series EDi |
|
Coolant pump |
|
Operation 12-4 To remove and to fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 183 |
|
Fan |
|
Operation 12-5 To remove and to fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 184 |
|
Fan drive |
|
Operation 12-6 To remove and to fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 184 |
|
Fan drive belt |
|
Operation 12-7 To remove and to fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 185 |
|
13 Flywheel and housing |
|
General description ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 187 |
|
Flywheel |
|
Operation 13-1 To remove . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 188 Operation 13-2 To fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 189 |
|
Starter ring |
|
Operation 13-3 To remove and to fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 190 |
|
Flywheel housing |
|
Operation 13-4 To remove and to fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 191 |
|
14 Electrical equipment |
|
Alternator |
|
Operation 14-1 To remove and to fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 194 Operation 14-2 To maintain ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 194 |
|
Alternator fault finding .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 195 Alternator wiring diagrams ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 197 Starter motor |
|
Operation 14-3 To remove and to fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 199 Operation 14-4 To maintain ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 200 Operation 14-5 To test on the engine ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 201 |
|
Starter motor wiring diagrams . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 202 Starting aid . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 203 |
|
x |
|
Workshop Manual, TPD 1353E, Issue 3 |
|
This document has been printed from SPI². Not for Resale |
|
Peregrine EDi and 1300 Series EDi |
|
Engine management system ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...204 |
|
Sensors .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...206 Engine management system wiring diagrams ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...208 |
|
15 Auxiliary equipment |
|
Compressors |
|
Operation 15-1 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...216 |
|
Power steering pump |
|
Operation 15-2 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...217 |
|
Power take-off adaptor |
|
Operation 15-3 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...218 Operation 15-4 To tighten the drive gear nut ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...218 |
|
16 Special tools |
|
List of special tools .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...219 |
|
17 Fault diagnosis |
|
General description .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...223 Basic diagnostics . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...224 The self-test system |
|
Operation 17-1 How to check for faults codes .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...226 Operation 17-2 How to test for an open circuit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...226 |
|
The diagnostic tool |
|
Operation 17-3 General description .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...227 Operation 17-4 The diagnostic program map ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...229 Operation 17-5 Code display options ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...232 Operation 17-6 The engine data list .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...233 Operation 17-7 How to connect the diagnostic tool ... ... ... ... ... ... ... ... ... ... ... ... ... ...236 Operation 17-8 How to check for faults codes .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...237 Operation 17-9 How to clear faults codes from the diagnostic tool ... ... ... ... ... ... ... ...239 Operation 17-10 How to do the “ENGINE OFF TEST” .. ... ... ... ... ... ... ... ... ... ... ... ...240 Operation 17-11 How to do the “ENGINE RUNNING TEST” ... ... ... ... ... ... ... ... ... ...244 |
|
Flash codes ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...246 |
|
Workshop Manual, TPD 1353E, Issue 3 |
|
xi |
|
This document has been printed from SPI². Not for Resale |
