Perkins4008柴油发动机威尔逊P1100E1柴油发电机配件SE7AK/14进气门与排气门供应商，Perkins4008柴油发动机威尔逊P1100E1柴油发电机配件SE7AK/14进气门与排气门技术价格规格咨询服务，Perkins4008柴油发动机威尔逊P1100E1柴油发电机配件SE7AK/14进气门与排气门零配件供应，Perkins4008柴油发动机威尔逊P1100E1柴油发电机配件SE7AK/14进气门与排气门售后服务中心，Perkins4008柴油发动机威尔逊P1100E1柴油发电机配件SE7AK/14进气门与排气门，Perkins4008柴油发动机威尔逊P1100E1柴油发电机配件SE7AK/14进气门与排气门详细的技术参数，
Perkins4008柴油发动机威尔逊P1100E1柴油发电机配件SE7AK/14进气门与排气门
详细描述

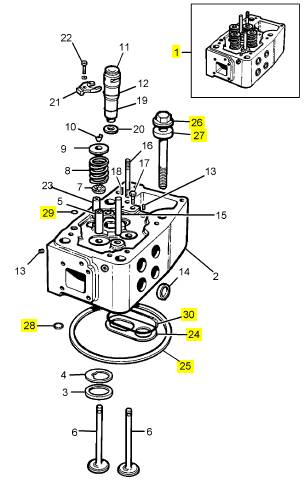

项目 零配件号码 最近的部分号码 描述
1 SE1AD 8 汽缸盖组合
1 SE1AD 8 汽缸盖组合
1 SE1AD 8 汽缸盖组合
1 SE1AD 8 汽缸盖组合
(1) P/SE1AD 8 SE1AD 汽缸盖装备 -EXCH
(1) SE1AD 8 SE1AD 汽缸盖装备 -EXCH
(1) P/SE1AD 8 SE1AD 汽缸盖装备 -EXCH
(1) P/SE1AD 8 SE1AD 汽缸盖装备 -EXCH
(1) P/SE1AD 8 SE1AD 汽缸盖装备 -EXCH
(1) SE1AD 8 SE1AD 汽缸盖装备 -EXCH
(1) SE1AD 8 SE1AD 汽缸盖装备 -EXCH
(1) SE1AD 8 SE1AD 汽缸盖装备 -EXCH
24 SE1B/39 8 SE1B/39 承件
25 SE2H 8 SE2H 密封垫 - 汽缸盖
25 SE2G 8 SE2H 密封垫 -CYL。 座盖
26 503/302 32 503/302 螺拴
26 503/287 32 螺拴
27 2088/15 32 2088/15 垫圈
27 2088/11 32 2088/15 垫圈
28 576/218 32 576/218 密封O型圈
29 576/169 8 576/169 密封O型圈
30 576/151 8 576/151 密封O型圈

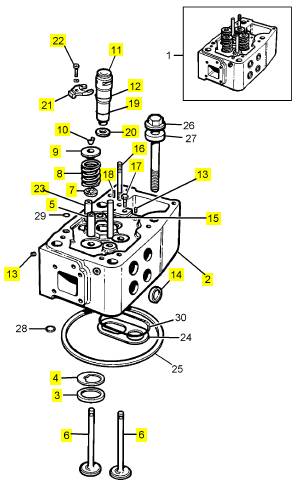

项目 零配件号码 最近的部分号码 描述
2 1 汽缸盖
3 740/98 4 740/98 气门座圈
4 SE7E/27 2 SE7E/27 板
5 392/42 2 392/42 气门导管
6 SE7R/14 4 SE7AK/14 进气门与排气门
6 SE7AA/14 4 SE7AK/14 进气门与排气门
6 SE7R/14 4 SE7AK/14 进气门与排气门
6 SE7V/14 4 SE7AK/14 进气门与排气门
7 SE7A/17 2 SE7D/17 气门油封
8 365/472 4 365/472 阀弹簧
9 L7C/15 4 L7C/15 帽
10 HW7B/18 8 HW7B/18 阀筒夹
11 SE1R/12 1 SE1R/12 管
12 576/176 2 576/176 密封O型圈
13 641/23 1 641/23 栓塞
14 642/25 10 642/25 栓塞
15 340/397 2 340/434 合钉
16 2121/1 1 2121/1 图钉
17 312060 1 312060 固定螺钉
18 55/69 2 55/69 SPIROL 销
19 576/139 1 576/139 密封O型圈
20 277/139 1 277/139 垫圈
21 SE1E/42 1 SE1E/42 砂箱夹
22 314102 1 314102 CAPSCREW
23 SE1/45 1 SE1/45 气门导管

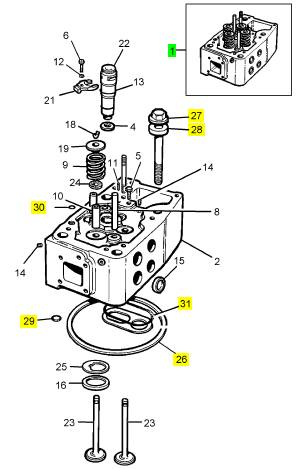

项目 零配件号码 最近的部分号码 描述
1 T400911 8 T400911 汽缸盖组合
(1) T400911R 8 T400911R 汽缸盖组合
26 SE2H 8 SE2H 密封垫 - 汽缸盖
27 503/302 32 503/302 螺拴
28 2088/15 32 2088/15 垫圈
29 576/160 32 576/160 密封O型圈
30 576/169 8 576/169 密封O型圈
31 T417178 8 T417178 密封O型圈

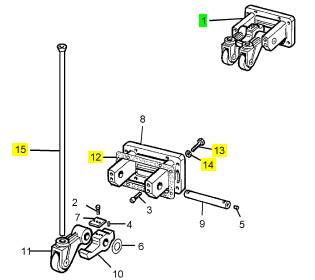

项目 零配件号码 最近的部分号码 描述
1 SE8G 8 SE8J 凸轮从动件
(1) SE8G 8 SE8J 凸轮从动件
12 SE644B/1 8 SE644B/1 密封垫
13 312066 28 312066 固定螺钉
14 318210 32 318210 弹簧塾圈
15 SE153G 16 SE153G PUSHROD O 圈

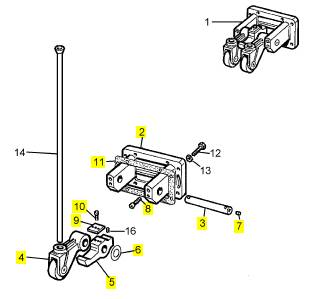

项目 零配件号码 最近的部分号码 描述
2 SE8E/3 1 门
3 SE8F/5 1 SE8F/5 桥
4 Y90/00012 2 Y90/00012 凸轮从动件
5 SE8Q/1 1 SE8Q/1 杆
6 420/122 7 420/122 垫片
7 355901 3 2485 A302 栓塞
8 314081 2 314081 CAPSCREW
9 SE121E/49 1 SE121E/49 凸轮从动件臂
10 314030 1 314030 CAPSCREW
11 314424 1 314424 幼虫螺旋
项目 零配件号码 最近的部分号码 描述
1 SE8Q 6 SE8Q 凸轮从动件
12 SE644B/1 6 SE644B/1 密封垫
13 312066 24 312066 固定螺钉
14 318210 24 318210 弹簧塾圈
15 SE153G 12 SE153G PUSHROD
项目 零配件号码 最近的部分号码 描述
2 314030 1 314030 CAPSCREW
3 314081 2 314081 CAPSCREW
4 314424 1 314424 幼虫螺旋
5 3 栓塞
6 420/122 4 420/122 垫片
7 SE121E/49 1 SE121E/49 凸轮从动件臂
8 SE8E/3 1 门
9 SE8F/5 1 SE8F/5 桥
10 SE8Z/1 1 SE8Z/1 凸轮从动件臂
11 Y11/00001 1 Y11/00001 凸轮从动件 U12902V
项目 零配件号码 最近的部分号码 描述
1 SE152A/1 8 SE152A/1 摇臂室
2 SE152P 8 SE152P 摇臂轴
4 SE152M 8 SE152M 摇臂组合
7 55/69 8 55/69 SPIROL 销
8 314139 8 503/299 CAPSCREW
9 319/145 8 319/145 螺帽
9 317015 8 317015 螺帽
10 SE152N 8 SE152N 摇臂组合
13 SE152B/24 16 SE152A/24 结桥块
17 SE152E/26 8 SE152E/26 密封垫 - 摇臂室 U21956S
17 SE152C/26 8 密封垫 - 汽缸盖 U21955S
18 347/526 8 347/526 管
19 576/170 8 576/170 密封O型圈
20 374/1305 8 374/1305 间隔器
21 310069 24 310069 螺拴
22 318012 24 318012 垫圈
23 641/23 8 641/23 栓塞
24 55/69 8 55/69 SPIROL 销
参 考 资 料 部 分
参 考 资 料
保 养 记 录
i03619081
|
可 用于 下列 目 的：
• 确定 运行 费 用。
划 。
• 证明与实 际需要的保 养实践和 保养周期的 一致性。
保养 记录 可用 于有 关发 动机 保养 的其 它各 种业 务
决 策 。
保养 记录 是管 好保 养计 划的 关键因 素。 准确的 保
养 记录 有助于 珀金 斯代 理商精 确调 整推荐 的保 养周
期 ，以 符合特 定的 工况。 其结 果是 可以降 低发 动机
的 运 营成 本。
This document is printed from SPI². Not for RESALE
58
参考资 料部分
参 考资 料
SCBU8190
保 养 记 录 表
i03619138
表 16
|
发动机型号 |
用户识别号 | ||||
|
序列号 |
配置总成号 | ||||
|
工作 小 时 数 |
燃料 消耗 量 |
维修项目 |
日 期 |
授 权 | |
This document is printed from SPI². Not for RESALE
SCBU8190
59
参考资 料部分
参考 资料
气 门 数 据 表
i03619088
表 17
|
发动机型号 |
序 列号 |
工作小时数 |
- | ||
|
气缸 |
气缸压力 |
气门位置 |
当前测量值 |
重置 尺 寸 |
磨 损 |
|
1 |
进气装置 |
||||
|
进气装置 |
|||||
|
排气装置 |
|||||
|
排气装置 |
|||||
|
2 |
进气装置 |
||||
|
进气装置 |
|||||
|
排气装置 |
|||||
|
排气装置 |
|||||
|
3 |
进气装置 |
||||
|
进气装置 |
|||||
|
排气装置 |
|||||
|
排气装置 |
|||||
|
4 |
进气装置 |
||||
|
进气装置 |
|||||
|
排气装置 |
|||||
|
排气装置 |
|||||
|
5 |
进气装置 |
||||
|
进气装置 |
|||||
|
排气装置 |
|||||
|
排气装置 |
|||||
|
6 |
进气装置 |
||||
|
进 气装 置 |
|||||
|
排气装置 |
|||||
|
排气装置 |
|||||
|
7 |
进气装置 |
||||
|
进气装置 |
|||||
|
排气装置 |
|||||
|
排气装置 |
|||||
|
8 |
进气装置 |
||||
|
进气装置 |
|||||
|
排气装置 |
|||||
|
排气装置 |
|||||
This document is printed from SPI². Not for RESALE
60
参考资 料部分
参 考资 料
SCBU8190
保 修 信 息资 料
i03619097
发动 机的安 装和 发动机 的维 修周期 必须 得到许 可。
必 须使 用获得 许可 的燃 气、润 滑剂 和冷却 液来 操作
发 动机 。 请参 阅 Perkins Engines Stafford 以 获取
更 多信 息 。
This document is printed from SPI². Not for RESALE
