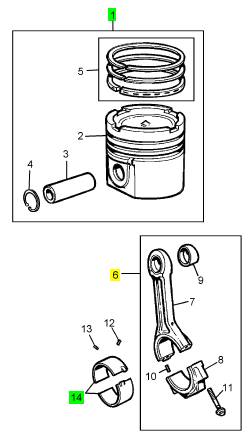

项目 零配件号码 最近的部分号码 描述

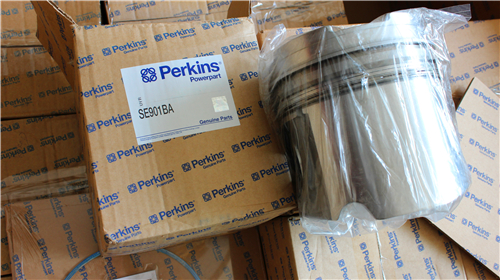

1 SE901AS 8 SE901AS 活塞总成
1 SE901J 8 SE901AS 活塞装备
6 SE91T 8 连杆组合
6 SE91L/3 M 8 SE91AC/3 MX 连杆瓦装备
6 SE91M 8 连杆组合
(6) SE91L/3 M010 8 SE91ACM010X 连杆瓦装备
(6) SE91L/3 M020 8 SE91ACM020X 连杆瓦装备
14 SE91AB/3 M 8 SE91AB/3 M 连杆瓦装备
14 SE91L/3 M 8 SE91AC/3 MX 连杆瓦装备
(14) SE91AB3M010 8 SE91AB3M010 连杆瓦装备
(14) SE91AB3M020 8 SE91AB3M020 连杆瓦装备
(14) SE91L/3 M010 8 SE91ACM010X 连杆瓦装备
(14) SE91L/3 M020 8 SE91ACM020X 连杆瓦装备
保养部 分
大 修(整 体)
SCBU8190
上述三 种状况 的以 下变化通 常说 明需要 计划大 修:
• 机油 消耗 量 增加
• 曲轴 箱窜 气 增加
• 汽缸 压 力损 失
注: 初始 油耗 会高 。 当活塞 环与 缸径紧 密接 触后 油
耗 会降 低 。
注: 这些指 标并 不要求对 发动 机立即 停机进 行维修 。
而 仅仅意味着 应在不久 的将来安 排发动机进 行大修。
如 果发动运行 情况令人 满意,不 需要马上进 行大修。
随着 发动 机工 作小 时数 的增 加, 要监 测发 动机 的
工 况 。
通常 ,机 架上 大修 不需 要移 动发动 机。 而是在 原
地 对发 动机 进行 维修 。
在 机架 上大 修 的信 息资 料
在机 架上大 修包括 上部 大修的 所有工 作。 此 外,一
些 其它 磨损 部件 也应更 换。 检 验部 件的 状况 。 必
要 时, 更换 这些 部件 。
您的 珀 金斯 代 理商能 提供 这些维 修和 部件 。 您的
珀 金斯 代理 商可 以确保 这些部 件在 适当的 技术 参数
范 围内 运 行。
i03619098
大 修 (整 体 )
制 定发 动机 整 体大 修计 划
通常, 每 32000 小 时进行 一次 检修。 发动 机整 体大
修 的需 要由多 个因 素确定 。 其 中一 些因素 与确 定在
机 架上 大修 的因 素相 同:
• 机油 消耗 量的 增 加
• 曲轴 箱窜 气量 的增 加
• 气缸 压缩 的减 少与 变化
确定发动 机是否需要 整体大修也 必须考虑其 它因素:
• 发动 机的 工 时数
• 润滑 油中 磨损 金属 分析
• 噪声 与振 动的 增 加
润滑油中 磨损金属的 增加表明轴 承和磨损表 面可能需
要 维修。 噪声与 振动的增加表明旋转 零件需要维修。
注: 通过机 油分析 可以 发现润 滑油中 磨损金 属减小 。
在 缸套 可能会 有磨 损,从 而出现 内膛 抛光。 另 外,
润 滑油 使用量 的增 加也会 稀释 磨损的 金属
随着 发动机 工作 小时数 的增 加, 要监视 发动机 的状
况 。 请咨 询珀金 斯代理 商以 获取有 关制定 整体 大修
计 划 的信 息。
注: 发动机大 修时, 被驱动 设备可 能也需 要维修 。 参
阅 原被 驱动设 备制 造厂提 供的 文字资 料。
整 体大 修 信 息资 料
整体 大修包 括了 所有上 部大 修和 机架上 大修要 做的
工 作。 在某 些情况 下, 发动机 要移位 后再拆 解。 拆
下 会磨 损的部 件并进 行检 查。 如有 必要, 更换 这些
零 件。 测量 曲轴是 否磨损 。 可 能需要 重磨曲 轴。 或
者 ,曲 轴可以 用珀金 斯替换 零件来 替换。 您 的 珀金
斯 代 理商能 提供这 些维修 和部件 。 您 的珀金 斯 代理
商 可以确保 这些部件在 适当的技 术参数范围 内运行。
如果 您选 择不 由您 的珀 金斯 代理 商进行 大修 , 请
注 意以 下 的建 议。
更 换部 件
在大 修时 更换 下列 部件 :
• 连 杆轴 承
• 缸 套
• 活 塞环
• 缸 盖
• 接 头和 螺栓
• 密封 垫 和密 封圈
• 主 轴承
• 水 温调 节器
翻 修或 更 换部 件
在大 修时 翻修 下列 部件 :
• 空 燃混 合器
• 燃 气调 节器
• 涡 轮增 压器
• 发 动机 水泵
检 查部 件
检查 下 列各 项:
This document is printed from SPI². Not for RESALE
SCBU8190
53
保 养部分
大修 (顶端 )
•
•
•
•
•
增压 冷 却器
凸 轮轴
凸轮 轴 轴承
凸轮 轴 跟随 器
连 杆
大 修 考 虑事 项
大 修 信息 资 料
i03619125
•
•
•
•
•
•
•
•
•
曲 轴
齿轮 系 衬 套和 轴承
调 速器
空气 进 气管
机油 冷 却器
油 泵
活 塞
变 压器
包括 摇臂 机构 的气 门系
i03619084
大修 是更换 发动机 的主 要磨损 部件。 大 修周 期是有
计 划的 保养周 期。 用某 些翻 新零件 或替换 磨损 零件
的 新零 件来 修复 发动 机。
大修 还包 括以 下的 保养事 项:
• 检查 拆解 过程中 可看 到的 所有零 件
• 更换 拆下 来的 密封 件及 垫片
• 清洁 发动 机的 内部 通道和 缸体
等到 发动机 出现 过度磨 损或 故障的 征兆 时,再 进行
大 修是 不可取 的。 等待 并不能 少花钱 。 发动机 损坏
前 进行 有计 划的大 修有 以下 好处:
• 能避 免计 划外 停机的 昂贵 费用 。
• 根据 再用零 件的 准则, 许多 原装 零件还 能再 次使
用 。
• 可以 延长发 动机 使用寿 命, 而不 必冒由 于发 动机
故 障而 引起 重大 事故 的风险 。
大 修 (顶 端 )
制 定 上部 大修 计 划
•
可获 得每一 个延长 使用 寿命小 时的 最佳成 本/效益
比 。
根据 气门沉 陷安排 顶级 大修。 这 是通过 在每 次保养
时 记录 气门间 隙和 计算气 门沉陷 而实 现的。 凸 出量
的 测量 提供了 精确 的气门 磨损率 指标 。 这 种测 量可
用 来预 测何时 气缸 盖需要 更换。 当 气门杆 凸出 量达
到 最大极 限值 1 mm (0.04 in) 时, 应计 划进行上 部大
修 。 决不容 许排 气门沉 陷量超 过这 一极限 。
注: 通常 ,各 气缸 盖有不 同的 磨损 率。 在某 些情 况
下 ,在 不同的 时间 修理 不同的 气缸盖 是最 经济 的决
定 。 这取决 于各个 气缸的 气门 杆凸出 量。 然而 ,这
个 决定 也应包 括由 这一 程序所 造成的 停机 误工 的附
加 费用 。 为 确定 缸盖是 否应成 组或 分小组 保养 ,应
进 行经 济性 分 析。
注: 发动 机进 行大 修时 ,发 电机或 被驱 动设 备可 能
也 需要 进行 维 修。
大 修周 期
根据 排气 门杆 凸出量 确定 顶端 大修 . 在 机架 大修是
根 据气 缸压缩 压力 、曲 轴箱窜 气和机 油消 耗量 来确
定 的。 整体 大修 是由机 架上 测试和 机油抽 样分 析的
结 果 确定 的。
确定 大修 周期 的一 些其 它重 要因 素包 括以 下考 虑
事 项 :
• 预防 性保 养的 执行 情况
• 推荐 的润 滑油 的使 用情 况
• 推荐 的冷 却液 的使 用情 况
• 推荐 的燃 油的 使用 情况
• 运 行工 况
• 在容 许限 制值 内运 行的 情况
• 发 动机 的负 载
• 发 动机 转速
This document is printed from SPI². Not for RESALE
54
保养部 分
散 热器 - 清 洁
SCBU8190
大 修检 查
如果 零件不 在检查 规格 内,则 零件 应该被 更换。 使
用 不在 磨损限 度内的 零件 会导致 计划外 的停 工和/ 或
昂 贵的 修理 费用 。 这还 会造 成燃 料消 耗量 增加 和
发 动 机效 率下 降。
涡 轮 增压 器
- 检 查
i03619083
您的 珀金 斯代 理商可 以提 供以最 可能少 的费 用重新
修 配发 动机 所需 要的 零件 。
大 修建 议
珀金 斯 推 荐进 行有计 划的 大修, 以尽量 减少 停工时
间 。 有计划 的大 修将使 修理费 用最 少,获 得的 效益
最 高。 请与 您的珀 金斯 代理商 一起制 订大修 计划。
i03619143
散 热 器 - 清 洁
注: 根据作 业环境 影响的 情况调 整清洁 工作的 频率。
检查 散热 器的 这些 项目: 损坏的 散热 片, 腐 蚀, 污
垢 , 油脂 , 昆虫, 树 叶, 机 油 和 其它 碎屑 . 必 要时 清
洁 散热 器 。
高压 空气 会造 成人 身伤 害。
不 按下 面的 适当 步骤 进 行操 作会 造成 人身 伤害 。 使
用 压缩 空气时 ,戴 防护面 罩及 穿防 护服。
用 做 清 洗 用 途 时 , 喷 嘴 处 最 大 空 气 压 力 必 须 低
于 205 kPa (30 psi) 。
压缩 空气是 清除松 动碎 屑的首 选方法 。 将压 缩空气
对 着散 热片气 流相 反的方 向吹。 将 喷嘴保 持在 距散
热 片大约 6 mm (0.25 in) 的 地方。 在与管子 平行的方
向 缓慢 移动喷 嘴。 这将 清除管 子之间 的碎屑 。
加压 水也可 用于进 行清 洗。 清洗 用的最 大水 压必须
低 于275 kPa (40 psi)。 为了清 洁有两 个内核 的散 热
器 ,需 要从散 热器 中拆下 一个内 核。 这允 许从 两侧
接 近 该内 核。
用去 油剂 和蒸 汽来 清除 机油 和润滑 脂。 清洁芯 的
两 端。 用 去污 剂和 热水 冲洗散 热器 芯。 用 干净 水
彻 底 漂洗 芯。
检查 散热片 有无损 坏。 弯曲 了的 散热片 可以 修理。
检 查这些部件 是否处于良 好状态: 焊接件, 安装支架 ,
空 气管路, 连接处, 卡箍 和 密封件 . 必要时进 行修理。
不要 检查涡 轮增压 器。 必须 更换涡 轮增压 器。
i03619077
围 绕 检 查
检查 发动 机是 否渗 漏, 接头 是否松 动
围绕 发动机 检查只 需花 费几分 钟。 花费 一点时 间进
行 这些 检查, 可以避 免昂 贵的修 理和 事故。
为了使发 动机获得最 长的使用寿 命,在起动 发动机之
前 要对发动机室进行 彻底检查。 查 找如渗漏、螺栓松
动 、接头松动和垃圾 堆积等项。 根 据需要进行修理。
• 护罩 必须正 确安 装到位 。 修理损 坏的 护罩或 更换
遗 失 的护 罩。
• 维修 发动机 前先 擦拭 所有的 罩盖 和螺塞 ,以 减少
系 统污 染 的机 会。
注 意
对于 任 何形 式的 渗漏 , 清洁 渗漏 的液 体。 如果 观察
到 渗漏,要找出渗漏 的原因并解决之。 如果怀疑有渗
漏 ,应比推 荐次数更为 频繁地检 查液位,直 到找到或
修 好渗 漏, 或直到 不再 怀疑 有泄 漏。
注 意
积聚 在 发动 机上 的润 滑 脂和 机油 有失 火危 险 。 保持
发 动机清洁。 只 要有相当数量的碎 屑和溅溢的液体积
聚 在发 动机 上, 就要 清除 掉。
• 确保 冷却管 路正确 箍紧。 检 查是否 有泄漏 。 检查
所 有管 道 的状 况。
• 检查 水泵 是否有 冷却 液渗 漏。 参阅 《 本手 册》 ,
“水 泵 - 检查 ”。
注: 水泵水封 由冷却 系统的 冷却液 来润滑 。 当 发动机
冷 却, 零件收 缩时, 有少量 渗漏发 生是正 常的 。
• 检查润滑 系统中是否 在曲轴前油 封、曲轴 后油封、
油 底壳、 机油 滤清器 和气门 室罩盖 处有渗 漏。
决不能用明火检查气 体是否渗漏。 使用气体探测器。
明火 会点燃 空气 和燃 料的混 合物 。 这会造 成爆 炸和 /
或 引起 严重 的人 身伤 亡。
This document is printed from SPI². Not for RESALE
SCBU8190
55
保 养部分
水 泵 - 检查
•
•
•
•
•
•
检查 燃料 系统 中是 否有 渗漏 。 查找 松动 的燃 料
输 油 管卡 箍。
检查 空气进 气系 统的 管道和 弯管是 否有 裂纹 及是
否 有卡 箍 松动 。
检查 线路和 线束 是否 连接松 动, 导线是 否磨 损或
擦 伤 。
检查 接地 线连接 和状 况是 否良好 。
检查仪 表的 状况。 更换 所有 损害的 仪表。 更 换所
有 不能 被校 准的 仪表 。
检查 冷却系 统是 否渗漏 。 如果发 现渗漏 ,进 行修
理 。
水 泵
-
检查
i03619130
水泵 损坏会 使发 动机严 重过 热,导 致气 缸盖 出现裂
纹 、活 塞卡缸 或发 动机的 其它 潜在损 坏。
目视 检查 水泵 是否 渗漏 。 如果 观察 到水 泵密封 泄
漏 ,要 更换 所有 水泵 。
i03619095

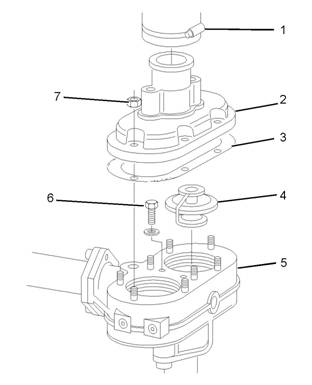

图 54
典型 示例
g01240519
水 温 调节 器 - 更换
卸 下水 温调 节 器(节 温 器)
2.
3.
卸下锁 紧螺母 (7) 并掀起 顶盖 (2)。 弃置接 头(3)。
卸下 调整 螺钉和 垫圈 (6)。 从壳 体 (5) 中拆 下滤
芯 (4)。
1.
从冷却 系统 排出足 够的冷 却液 以便拆 卸水 温调节
器 (4)。 卸 下出 口软 管 (1)。
检 查
目测 检查 滤芯 的损 坏情 况.
1. 用冷却 液加 注适当的 容器 。 将 滤芯放 入容器 。
注: 如果气门 (1) 在环 境温度下打开, 必须更换滤芯。
This document is printed from SPI². Not for RESALE
56
保养部 分
水 温调 节器 -更 换
SCBU8190

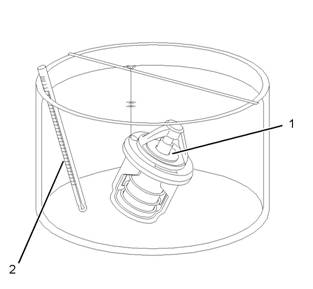

图 55
典型 示例
g01240533
2.
3.
逐渐加 热冷 却液。 使 用节温 器 (2) 以便 检查冷 却
液的温 度。 气门的 工作温 度为 71 ° C (159.8 °F)。
确保 气门 在此温 度下 开始 打开 程序 。 确保气 门
完全 打开 。
如果 气门 为未 打开 或者 气门未 完全 打开 ,弃 置
旧的 滤芯 。
图 56
典型 示例
g01240519
更 换
1. 清洁外壳 (5)的啮 合面,并 清洁盖子 (2)的 啮合面。
2.
3.
4.
5.
把两 个滤 芯 (4) 都 安装 到外 壳中 。 安装 调整螺
钉和 垫圈 (6).
安装 新的连 接件 (3) 并安 装顶 盖。 将所 有锁紧 螺
母 (7) 的扭矩 都统一 拧紧到 50 N·m (37 lb ft)。
安装 外部软 管 (1) 并紧 固软 管夹 。
给冷却系统加注冷却液。 参 阅《 本手册》, “冷却系
统冷却 液液位 - 检 查”。 运 转发动 机,检 查渗漏 。
