Perkins4008柴油发动机威尔逊P1100E1柴油发电机配件582/136机油冷却器

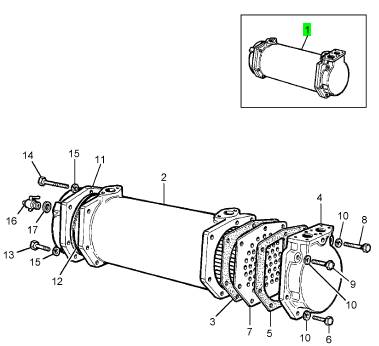

项目   零配件号码    最近的部分号码    描述

    1   582/136    1   582/136    机油冷却器

    (1)       582/136 1         582/136 机油冷却器

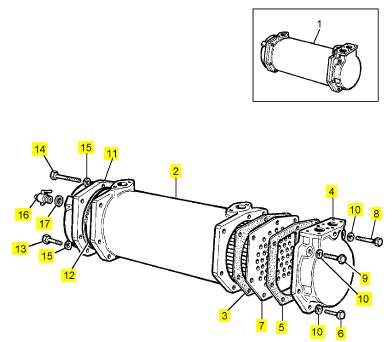

    项目   零配件号码    最近的部分号码    描述

    2   8 SE445/12 1   8 SE445/12 壳

    3   283/111    1   283/111    密封垫 - 机油冷却器

    4   SE445B/1   1   SE445B/1   盖

    5   283/108    1   283/108    密封垫 - 机油冷却器

    6   312067 4   312067 固定螺钉

    7   SE445K/2   1   SE445K/2   TUBESTACK

    8   310193 1   310193 螺拴

    9   310070 2   310070 螺拴

    10  2086/010   7   2086/010   弹簧塾圈

    11  SE445C/1   1   SE445C/1   盖

    12  576/184    1   576/184    密封O型圈

    13  312067 5   312067 固定螺钉

    14  312065 2   312065 固定螺钉

    15  2086/010   7   2086/010   弹簧塾圈

    16  530/19 1   530/19 水栓

    17  012652 2   012652 垫圈

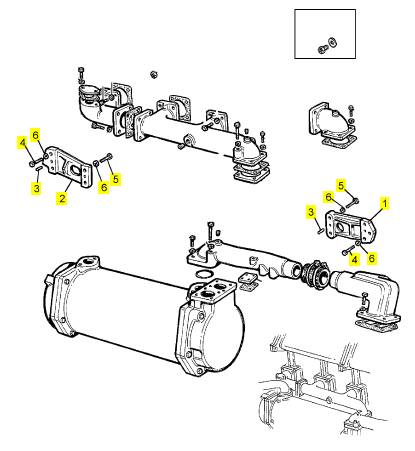

    项目   零配件号码    最近的部分号码    描述

    1   664/1627   1   664/1627   架

    2   664/1628   1   664/1628   架

    3   354500 4   354500 合钉

    4   312066 4   312066 固定螺钉

    5   312064 4   312064 固定螺钉

    6   318210 8   318210 弹簧塾圈

    项目   零配件号码    最近的部分号码    描述

    1   SE111B/23  1   SE111B/23  滤油器座

    2   SE111A/36  1   SE111A/36  密封垫 - 滤油器的座

    3   312066 16  312066 固定螺钉

    4   2086/010   16  2086/010   弹簧塾圈

    5   535/203    3   535/203    承接器

    6   4324909    3   4324909    滤油器

    6   SE111B 3   4324909    滤油器

    7   335/210    1   335/210    栓塞

    8   641/26 3   641/26 栓塞

    9   335/209    1   335/209    栓塞          垫圈

充 电 发电 机

- 检 查

i03018729

1.

2.

3.

拆下 紧固件 (5) 和 标牌 (6)。 拆下紧 固件 (3)同时

也拆 下紧 固件 (1 和 4)。

拆除 护罩 (2)。

松开紧 固件 (8) 并松 开紧固 件 (9)以便 拆下皮 带。

珀金斯建 议定期检查 交流发电机 。检查交流 发电机接

头 是否松动以及蓄电池 是否正常充电。 在发动机运转

过 程中，检查 电流表（ 如有配备 ），以确保 蓄电池和

/或 电气 系统正 常的工 作性能 。 根 据需要 进行修 理。

检查 交流发 电机 和蓄电 池充 电是否 正常 工作 。如果

蓄 电池 充电正 常， 电流表 读数应 该几 乎为零 。 所有

蓄 电池 都应保 持充 电状态 。 蓄 电池 应保暖 ，因 为温

度 会影 响盘车 功率 。 如 果蓄电 池太 冷，蓄 电池 将无

法 盘机 。 当 发动 机长时 间不运 转或 只是短 时间 运转

时 ，蓄 电池可 能未 充足电 。 充 电低 的蓄电 池比 充足

电 的蓄 电池 更容 易冻 结。

4.

安装 新皮 带和 紧固 件 (9)。

交 流发 电机 和 风扇 带

- 检 查

i03619103

为使 发动机 性能 最大化 ，检 查传动 皮带 是否磨 损和

断 裂。 更 换损 坏或 磨损的 皮带 。

参阅 《本 手册》 , “发 电机和 风扇皮 带 - 更换”。

i03619114

交 流发 电机 和风 扇 皮带 - 更换

图 20

典型 示例

g01222934

交 流 发电 机

5.

6.

张紧 皮带 。 在 两个 皮带 轮(7)之 间施 加15.6 N

(3.5 lb)的 压力 。 皮 带的 正 确挠 度为 1.5 mm

(0.0591 inch)。 将紧固 件(8 和 9) 拧 紧。

安装 护罩并 将所 有紧 固件拧 紧。

图 19

典型 示例

g01222905

This document is printed from SPI². Not for RESALE

34

保养部 分

交 流发 电机 皮带 轮 - 检查

SCBU8190

风 扇 驱动 皮 带

图 22

典型 示例

g01237956

2.

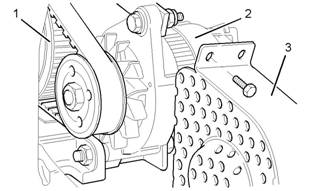

拆下防 护罩 (3)，以接 触到交 流发 电机 (2) 的驱 动

皮带 轮 (1)。

图 21

典型 示例

1. 取下 护板 。

g01222

953

2.

3.

松开紧 固件 (1) 并释 放皮带 张紧装 置 (2)。 拆下 皮

带。

安装新 皮带 。 调 节皮带 张紧 装置以便 皮带 拥有正

图 23

典型 示例

g01233693

确的 张紧 度

。

3.

4.

将定位 螺钉 (4) 拧紧 至扭矩 为 20 N·m (15 lb ft)。

安装 防护 罩 (3)。

注: 成 套更 换皮 带 。

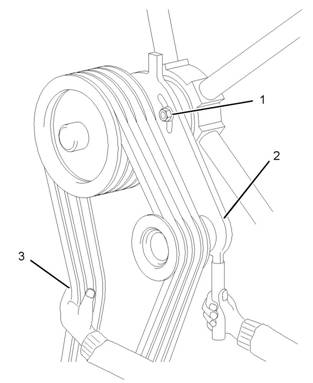

4. 将紧固 件 (1) 拧紧。 确 保皮带 的挠度 正确 。

5. 向两 个皮带 轮 (3)之 间施 加手压 。 皮带 的正确 挠

度为 12.5 mm (0.4921 inch)。

5.

恢复 发动 机的 供电 。

i03619065

6.

安装 护

罩并 拧紧 所有 的紧 固件。

蓄 电 池

- 更 换

交 流

发 电 机皮 带 轮 - 检 查

i03619128

蓄电 池 释放 出可 能会 爆 炸的 可燃 气体 。 火 花可 能引

起 此可 燃气被 点燃。 由 此可能 导致人 身伤 亡。

确保置于密闭处的蓄 电池的适当通风。 遵循正确程序

1.

隔离 发动 机供 电。

以 便帮 助防 止在蓄 电池 周围 产生 电弧和 /或 火花。 在

维 护蓄 电池 时不 要吸 烟。

This document is printed from SPI². Not for RESALE

SCBU8190

35

保 养部分

蓄 电池 电解 液液 位 - 检查

1.

2.

3.

4.

参看 OEM 查 阅如 何将 发动 机切 换到 停 机位 置

的指 令。

关掉 所有 蓄电池 充电 器。 断 开所 有蓄 电池充 电

器。

用负极 “-” 电 缆把蓄 电池 的负极 “-” 端 子与起 动马

达的 负极 “-” 端子 连接起 来。 确 保首先 断开 蓄电

池的 负“-”极端 子。

正“+”极 电缆把 蓄电 池的 正“+”极接 线柱 与起 动马

达的 正“+”极接 线端 子连接 起来 。 从蓄 电池 的正

“+”极接 线柱 断开 电缆 。

4.

保持 蓄电 池清 洁。

用 下面的 清洁 剂清 洗蓄 电池壳 ：

• 0.1 kg (0.2 lb) 洗 涤碱或 碳酸氢 钠和 1 L (1 qt) 清

水的 溶液

• 0.1 kg (0.11 lb) 氨 和 1 L (1 qt) 清水 的溶液

用 清水 彻底冲 洗蓄 电池 壳。

i03619099

注: 一定 要回收 蓄电 池。 决不 要弃 置蓄电 池。 把 废

旧 蓄电 池送到 适当 的回收 工厂 进行处 置。

5. 拆下 废旧 蓄电 池。

6. 确保所 有蓄 电池 接头清 洁且没 有腐 蚀。

7. 安装 新蓄 电池 。

注 : 安装 电缆 之前 ，确 保发 动机 起动 开 关在 停机

(OFF)位置 。

8. 把来自 起动 马达的 电缆连 接到蓄 电池的 正“+”接线

柱。

9. 将蓄电 池负 极 “-” 电 缆连 接到蓄 电池负 极 “-” 端子

上。

i03546294

蓄 电池 电 解液 液 位 - 检 查

当发 动机长 时间 不运转 或只 是短时 间运 转时 ，蓄电

池 可能 未充足 电。 确保 蓄电池 充足 电以防 止蓄 电池

冻 结。 如果 蓄电 池经正 确充电 ，发 动机运 转时 电流

表 读数 应快 接近 零位 。

空 燃混 合器 空燃 比 －检 查/调 整

如果 空燃比 对使 用的燃 气和 运行 工况来 说不适 当，

发 动机 可能会 出现故 障。 涡 轮增压 器、气 门和 其他

部 件的 使用 寿命 可能 降低 。

确保空 燃混 合器调整 正确 ，以使 空燃比 正确无 误。

i03619119

控 制 仪表 板 － 检查

检查仪表板的情况。 如果部件损坏 ，确保部件得到维

修 或更换。 确保 电子显示 装置(如有配备 )工 作正常。

检 查导线 状况是 否良好 。 确保导 线连接 牢固可 靠。

详细 资料 请参 阅 OEM 资料。

i03619133

冷 却系 统 冷却 液 - 更 换

参看 OEM 资 料以获 取关于 热电联 产发动 机的信 息。

所有铅酸 蓄电池含有 硫酸，硫酸 能烧蚀皮肤 和腐蚀衣

服 。 对 蓄电 池 作业 或在 其 附近 工作 时， 必 须戴 防护

面 罩 和穿 防护 服。

1. 拆下加 注口 盖。 蓄电池 的电 解液位保 持在 蓄电池

的 “满 (FULL)”标记位 置。

如 果需要 加水 ，应 使用 蒸馏 水。 如 果没有 蒸馏

水，可 使用 低矿物 质的清 水。 不要使 用人 工软化

水。

2. 使用适 当的 蓄电池测 试仪 检查电 解液的 状况。

3. 安装 盖。

This document is printed from SPI². Not for RESALE

36

保养部 分

冷 却系 统冷 却液 - 更 换

SCBU8190

排 放

让 系统 排空 。

加 注

参看 OEM 资 料以获 取关于 热电联 产发动 机的信 息。

1. 关闭排 放旋塞 或在 发动机 上安装 排放螺 塞。 关闭

排放旋 塞或在 散热 器上安 装排放 螺塞。 关 闭发动

机油冷 却器上 的排放 旋塞。 如果 配备 ， 关 闭排放

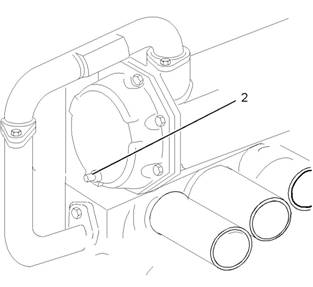

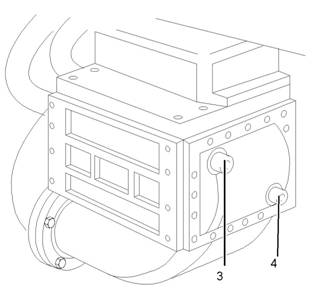

旋塞 并在冷 却器中 安装 排放 螺塞 (4)。

图 24

典型 示例

g01228758

1.

2.

3.

发动机 停机 ，使发 动机冷 却下来 。 缓 慢地 松开冷

却系 统加 注口盖 ，以 释放 掉所 有压 力。 拆下 冷

却系 统加 注口 盖。

打开排 放旋 塞或从 散热器 上拆下 排放 螺塞。

打开排 放旋塞 或从发 动机 上拆下 排放螺 塞 (1)。

图 26

典型 示例

g01228755

图 25

典型 示例

g01230401

注: 必须 慢慢加注 冷却系统 。 请参 阅 Perkins engines

Stafford以获 取更 多信 息。

2. 如配 备，松 开通 风孔螺 钉 (3)。 加 注冷 却系统 ，

直到从 通风孔 螺钉流 出的冷 却液中 不再有 空气 。

3. 停止加 注冷却 系统。 拧紧 通风孔 螺钉 。 检 查冷却

液液 位是否 在距 加注管 底部 25 mm (1.0 inch) 以

内。

4. 安装 冷却 系统 加注 口盖 。

5. 起动发 动机。 运 转发动 机知道 发动 机在正 确的工

作温 度。 检查 冷却 系统是 否渗 漏。

6. 发动机 停机， 使发 动机冷 却下来 。 缓慢地 松开冷

却系统 加注口 盖， 以释放 掉所有 压力。 拆 下冷却

系统加 注口盖 。 检查冷却 液液位 是否 正确。 如有

必要则 添加更 多冷却 液。 参阅 《本 手册》 , “冷却

系统 冷却 液液 位检 查”。

7. 为了 检查 冷却液 的比 重， 参 阅 《本手 册》 , “冷

却液 系统 冷却液 - 测试 /添加 ”。

4.

5.

打开发 动机 机油冷 却器上 的排 放旋塞 (2)。

如果配 备， 打开排 放旋塞 或从 冷却器 上拆 下排放

螺塞 (4)。

This document is printed from SPI². Not for RESALE

SCBU8190

37

保 养部分

冷 却系 统冷 却液 - 测 试/ 添加

冷 却系 统冷 却 液 - 测 试/添 加

检 查冷 却 液的 比 重。

i03619126

注: 如 果没有 用于 冷却 液的 专用比 重计 ，则 在防冻

剂 混合 液中放 置一 个比重 计和 一个单 独的 温度 计并

检 查两 个仪 器的 读数。 将 读数 与图 27中的 数据 进

行 比 较。

注: 如 果需要 ，向 系统 加注 或重新 加注 具有 正确强

度 的预 先混 合的 冷却液 。 具有 50% 浓 度的珀 金斯

POWERPART 防冻剂 可提 供直到 −35 °C (−31 °F)的

防 霜冻 保护。 该溶 液还 能提供 锈蚀保 护。 当在 冷却

回 路中 有铝 制部件 时这 尤其 重要。

7. 如果 需要， 调整 混合 物的强 度。

冷 却系 统 冷却 液液 位

- 检 查

i03619075

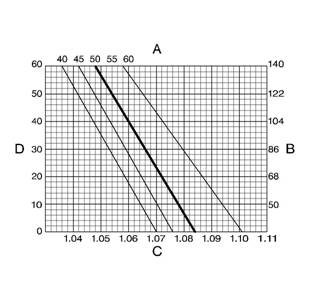

图 27

比重 图

A = 防 冻液 占容量 的百 分比

B = 混 合液 的华氏 温度 ( °F)

C= 比重

D = 溶液 的（摄 氏） 温度 °C

必须 用下面 步骤测 量包 含防冻 剂的冷 却液 。

g00997964

加压 的系 统： 热 的冷却 液能 造成 严重 的烫伤 。 在发

动 机停机， 等待冷却系 统部件冷 却下来后再 打开冷却

系 统 加注 口盖 。 缓 慢松 开冷 却 系统 加注 口 盖， 以释

放 掉 所有 压力 。

参看 OEM 资 料以获 取关于 热电联 产发动 机的信 息。

发动 机停机 并冷 却后 检查冷 却液 液位。

1.

2.

3.

运转 发动 机直到 冷却 液的 温度 打开 节温 器。 持

续运 转发 动机 ，直 到冷 却液在 整个 冷却 系统 中

得到 循环 。

使发 动机 停机 .

让发动 机冷 却直到 温度低 于 60 ° C (140 °F)。

加压 的系 统： 热 的冷却 液能 造成 严重 的烫伤 。 在发

动 机停机， 等待冷却系 统部件冷 却下来后再 打开冷却

系 统 加注 口盖 。 缓 慢松 开 冷却 系统 加注 口 盖， 以释

放 掉 所有 压力 。

4. 拆下 冷却 系统的 加注 口盖 。

图 28

典型 示例

g01228685

5.

6.

从冷却 系统中 排放部 分冷却 液到 适当的容 器中。

使用特 殊的 比重计 来检查 冷却 液的温 度和 比重，

并遵 循制 造商 的指 令。

1.

缓慢 拆下冷 却系 统加 注口盖 (1)或(2)，以 释放 压

力。
