项目 零配件号码 最近的部分号码 描述
1 858/35 16 858/35 喷油器
6 SE1D/42 16 SE1D/42 砂箱夹
7 314098 16 314098 CAPSCREW
8 277/124 16 277/124 喷油器垫圈 垫圈
项目 零配件号码 最近的部分号码 描述
2 1 夹持工具
3 Y03/00032 1 Y03/00032 喷油器喷嘴
4 Y03/00033 1 Y03/00033 密封 -喷油器
5 Y03/00034 1 Y03/00034 密封 -喷油器
•
点 火正 时
发 动 机使 用 寿命
TRS2 发动机 配备有 爆震防 护装置 。 TRS1 发动 机可
配 备爆 震防 护装 置作为 选装 件。
当探 测到过 度的爆 震时 点火正 时会被 推迟 。 如果整
个 推迟过后 ,爆震依然 持续,则 发动机必须 被停机。
润 滑 系统
发动 机润 滑机 油由 齿轮 驱动 的泵供 给。 这些机 油
要 经过 冷却 和过 滤。 如 果润 滑油 滤清 器滤 芯发 生
堵 塞, 旁通阀 可向 发动 机零件 提供 不经滤 清器 的未
被 堵塞 的润 滑油 流。 旁 通阀 将在 机油 滤清 器压 差
达 到34.4 到 48.2 kPa (5 到 7 psi)时打 开。 发动 机
机 油压 力在 413.6 至 448.1 kPa (60 至 65 ps i)的范
围 内 工作 。
注: 当旁 通阀 打开 时, 发动 机的润 滑油 不经 过滤 。
在 旁通 阀打 开时 请勿 运转 发动 机。 这 能毁 坏发 动
机 的部 件 。
冷 却 系统
水从 机油冷 却器 进入发 动机 ,而且 水还 通过 缸体。
水 从缸盖 排出进 入水道 。 水从水 出口排 出发动 机。
电 气 单元
这种 类型 的发动 机提 供有 下列部 件:
• 水套 水冷 却 液泵
• 水温 调节 器( 节温 器)
• 增压 冷却 器的 冷却 管
• 用于 增压 冷却 器的 水泵 。
• 控制 用于 增压 冷却器 的系 统的水 温调节 器( 节温
器 )
• 充电 交流 发 电机
当热量 回收 不是重 要的因 素时 ,使用 该系统 。
热 电联 产 发 动机
热电 联产 利用 的能 量来 自若 不利 用就 会被 浪费 的
热 量 。
不提 供以 下 的部 件:
• 水 泵
• 水温 调 节器
• 所有 水 管组 件
OEM 为 该系 统负 责。
|
决 于对 正确的 操作 和保养 建议的 遵守 程度。 这 包括
推 荐的 润滑剂 ,燃 气和 冷却液 的使 用。
有关 发动 机所 需的 保养 ,请 参考 《操 作和 保养 手
册 》, “保养 周期 表”(保 养部 分)。
i03619090
技 术 规 格
发 动机 一 般技 术 参数
图 14
6 缸
(A) 进气 门
(B) 排气 门
表 1
12:1
This document is printed from SPI². Not for RESALE
16
产品信 息资料 部分
机 型视 图和 技术 规 格
SCBU8190
图 15

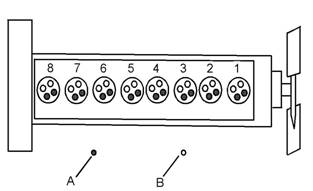

8 缸
(A) 进气 门
(B) 排气 门
表 2
g01207434
4008 发动 机 技 术 规 格 | |
额定转速 |
1500 |
气缸及排列 |
直列 8 缸 |
缸 径 |
160 mm (6.2992 inch) |
冲 程 |
190 mm (7.4803 inch) |
排 量 |
30.56 L (1864.8855 in3) |
压缩比 |
12:1 |
进气方式 |
涡轮增 压 式 |
旋转方 向(从 飞轮端 看) |
逆 时 针 |
进气 气门间 隙(冷 ) |
0.40 mm (0.0157 inch) |
排气 气门间 隙(冷 ) |
0.40 mm (0.0157 inch) |
点火顺序 |
1,4,7,6,8,5,2,3 |
气 门间 隙设 定 的活 塞位 置
表 3
6 缸 发 动 机 | ||
上 止 点 位 置 |
在摇臂上有气门的发动机气缸 |
设置气门桥调整和设置气门间隙。 |
1-6 |
6 |
1 |
2-5 |
2 |
5 |
3-4 |
4 |
3 |
1-6 |
1 |
6 |
2-5 |
5 |
2 |
3-4 |
3 |
4 |
This document is printed from SPI². Not for RESALE
SCBU8190
17
产品 信息资 料部分
机型 视图 和 技术 规格
表 4
8 缸 发 动 机 | ||
上 止 点 位 置 |
在摇臂上有气门的发动机气缸 |
设置气门桥调整和设置气门间隙。 |
1-8 |
8 |
1 |
4-5 |
5 |
4 |
2-7 |
2 |
7 |
3-6 |
3 |
6 |
1-8 |
1 |
8 |
4-5 |
4 |
5 |
2-7 |
7 |
2 |
3-6 |
6 |
3 |
This document is printed from SPI². Not for RESALE
|
|
产品信 息资料 部分
产 品识 别信 息资 料
SCBU8190
产 品 识 别信 息 资 料
序 列 号铭 牌
标 牌 和贴 膜 的 位置
i03619121
发 动 机识 别
珀金斯 发动 机可通 过发动 机序 列号进 行识别 。
发动机 序列号 典型示 例为
DGE F**** U00001M。
D ___________________________________________________ 斯塔福 德制造
G ____________________________________________________ 应用( 表 5)
E __________________________________________ 发动机 类型( 表 6)
F _________________________________________________气 缸数( 表 7)
***** ____________________________________________固 定内部 版本号
U __________________________________________________________英 国制造
00001 ________________________________________________发动 机编号
M _____ ___ __________________________________________________制 造年份
表 5
表 6
图 16

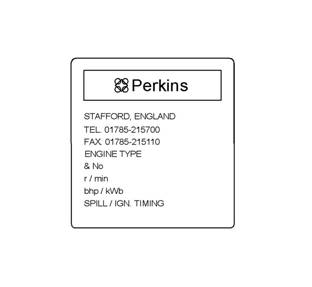

序列 号铭 牌
发动 机序 列号铭 牌包 括下 列信 息:
• 制 造地 点
• 制造 商 电话 号码
• 制造 商 传真 号码
• 发 动机 类型
• 发 动机 序列 号
• 额 定转 速
• 输 出功 率
• 发 动机 正时
• 额 定值
g01266904
表 7
气缸数 | |
F |
6 |
H |
8 |
珀金 斯代理 商和 珀金斯 分销 商需要 所有 这些 号码来
确 定发 动机 所配 置的 部件 。 这样 可以 精确 识别 替
换 零 件的 零件 号。
This document is printed from SPI². Not for RESALE
SCBU8190
19
产品 信息资 料部分
产 品识 别 信息 资料
图 17
直列 发动机 序列 号铭牌 的位 置
g01212991

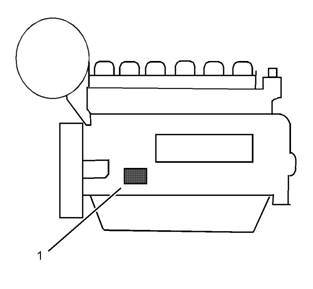

直列发 动机 序列号 铭牌(1)位于 缸体右 侧。 参阅 插图
17。
This document is printed from SPI². Not for RESALE
20
操作部 分
起 吊和 贮存
SCBU8190
操 作 部 分
起 吊 和 贮 存
设 备 起 吊
i03619068
吊耳 是为特 定的发 动机 装置设 计和安 装的 。 改动吊
耳 和/或 发动机 会使吊 耳和吊 具失 效。 如果对 吊耳和
/ 或发 动机 做过改 动, 则应 确保 提供 合适 的起 吊装
置 。 请咨 询您 的珀 金斯 代理 商以 获取 有关 正确 起
吊 发动 机的 吊具 资料 。
i03619073
设 备 贮 存
有关 发动 机 保管 的信 息, 请参 阅 Perkins Engine
Company limited, Stafford。
发动机 保管 有三个 不同级 别。 级别 “A、 B 和 C”.
级 别 “A”
等级 “A” 为柴油 发动机提 供 6 个月的 保护,而 为燃气
发 动机 提供 1 年的 保护 。 该级别 适用 于通过 集装箱
或 卡车 进行 运输 的发 动机 。
级 别 “B”
该级别 是对级别 “A” 的补 充。 级别 “B” 将提供 正常保
管 条件 :(−15° 至 +55°C (5.0000° 至 99.0000°F),
“90%” 相 对湿度 下一 年的 保护 。
级 别 “C”
该级别 是对级别 “B” 的补 充。 级 别 “C” 将提供 五年热
带 气候 或北极 气候下 的保 护。 发动 机存放 在不 热的
建 筑物 内或 户外防 水盖 下时 ,级别 “C” 还符 合欧 洲
MOD NES 724 级 别 “J”。
图 18
典型 示例
注意
g01203936
千 万不 要折 弯吊 环螺 栓 和支 架。 吊 环 螺栓 和支 架只
能 承受张力负荷。 要记住当支承构件 和物体之间的角
度 小于 90°时, 吊环 螺栓的 承载 能力变 小。
当必须在 某一角度搬 移部件时, 只能使用具 有适当额
定 载 荷的 连杆 支架 。

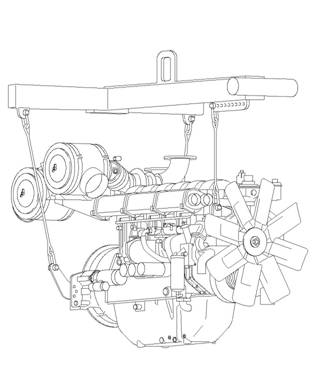

使用 起重机 拆卸重 的部 件。 使用 一个可 以调 节的吊
梁 起吊 发动机 。 所有的 承载构 件( 链条和 钢丝 绳)
应 互相 平行。 链 条和钢 丝绳与 被吊 物体的 顶面 尽可
能 保 持垂 直。
有些 搬移工 作要 求用吊 装工 具吊装 ,以 确保 适当的
平 衡 和安 全。
只拆 卸发动 机时 ,使用 发动 机上的 吊耳 。
