Perkins4008柴油发动机威尔逊P1100E1柴油发电机配件T401667调速板

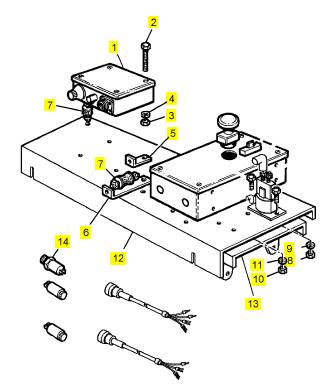

项目   零配件号码    最近的部分号码    描述

    1   T401667    1   T401667    调速板控制屏      U12680A

    1   680/229    1   680/229    调速板控制屏  U12679A

    2   314047 4   314047 固定螺钉

    3   317009 4   317009 螺帽

    4   318208 4   318208 弹簧塾圈

    5   664/1862   1   664/1862   托架

    6   664/1861   1   664/1861   托架

    7   743/122    10  743/122    架设

    8   317009 4   317009 螺帽

    9   318208 4   318208 弹簧塾圈

    10  317009 4   317009 螺帽

    11  318208 4   318208 弹簧塾圈

    12  664/2029   1   664/2029   托架

    13  664/1859   2   664/1859   板

    14  680/124    1   680/124    小卡车

    15  697/192    1   697/192    线束

    16  697/193    1   697/193    线束

    项目   零配件号码    最近的部分号码    描述

    1   16 SE483A  1   16 SE483A  桥

    6   16 SE483B  1   16 SE483B  桥

    11  SEV483/6   2   SEV483/6   壳

    12  278/390    2   278/390    密封垫

    13  554/118    2   554/118    密封O型圈

    14  310070 2   310070 螺拴

    15  318210 2   318210 弹簧塾圈

    16  317009 2   317009 螺帽

    17  312063 2   312063 固定螺钉

    18  318210 2   318210 弹簧塾圈

    19  319/137    16  319/137    松紧螺旋扣

    20  319/138    16  319/138    螺帽

    21  317008 16  317008 螺帽

    22  296/30 16  296/30 球窝关节

    23  312030 16  312030 固定螺钉

    24  317408 16  317408 螺帽

    25  296/37 16  296/37 球窝关节

    26  2303/016   2   2303/016   SPIROL 销         马具

操 作 和 保 养 手 册

4006

TRS

燃 气

和

4008

TRS

燃 气

工 业发 动 机

SG6 (发 动机 )

SG8 (发 动机 )

This document is printed from SPI². Not for RESALE

重要 安 全 事 项

产品 的操作 、保养 和修理 中的大 多数 事故， 都是由 于不遵 守基本 安全 规则或预 防措 施引起 的。若 能在事

故发生 前认识 到各 种潜 在危险 ，事 故往往 是可 以避免 的。 对各种 潜在 的危险 ，必 须对工 作人 员提出 警

告。还 必须 对工作 人员 进行 培训， 使其 掌握 必要的 技能 和正确 使用 工具 。

不正 确的 操作 、润滑 、保 养或修 理产 品是 危险的 ，并 会造成 人身 伤亡 。

必须 阅读 和理解 产品的 操作 、润 滑、保 养和 修理的 资料后 ，才 可进 行这些 工作 。

在本 手册 中和 在产 品上都 提供 有安 全预 防措施 和警 告。 如果 对这 些警告 不予 注意 ，会 给自 己或他 人

造成 人身 伤亡 。

识别 危险用 “安 全警 告符号 ”和 “标 志文字 ”， 如“危险 ”、 “警 告” 或 “当心”。“警告 ” 标贴 如下所 示。

安 全警 告符 号的 含义 如 下：

注 意！ 提高 警惕 ！ 事关 您 的安 全。

警告 的下 面， 说明危 险的 情况 ，有的 用文 字书 写，有 的用 图形 表示 。

对能 造成 产品 损坏的 操作 ，在产 品上 和在 本手册 中都 以“注意 ”标 贴表 示。

Perkins  不能预 料到可 能发 生危险 的每一 种情况 。所以 ，本 手册和 产品上 提出的 警告并 不包括 所有

情况。 如果采 用的工 具、操 作程序 、工 作方法 或操作 技术未 经 Perkins 专 门推荐 ，您必 须保障 您自己 和

他人的 安全。 还要保 证您所 选择的 操作方 法、润 滑、 保养或 修理程 序不会 损坏产 品或造 成不安 全。

本手 册中的 资料、 技术规 范和图 表是根 据编写 当时可 得到的 资料汇 编的。 所 列举的 技术规 范、扭 矩、压

力、测 量值、 调整值 、图表 和其它 项目， 随时都 可能变 更， 这些 变更会 影响对 产品的 维修。 因此， 在进

行各项 作业前 ，必 须获 得完整 的最 新的资 料。 Perkins 代 理商 备有最 新的 资料。

本 产品 需要 更换 零件 时， Perk ins  推荐 使用

P erkins 原厂 生产 的零 件或 者 相同 技术 规范 的零

件 。相 同 的技术 规 范包 括， 但不 局限 于外 形 尺寸 、

类 型、 强 度和 材料 。

忽视 此警 告会 导致 过早 发生 故障 、产 品损 坏甚 至 人

员 伤 亡。

This document is printed from SPI². Not for RESALE

SCBU8190

3

目录

目 录

前言 ......... ......... .......... ......... .......... .......... .... .... 4

安 全部 分

安全标 志 .. ......... .......... ......... .......... .......... ......... 5

一般危 险信息 .... .......... ......... .......... .......... ......... 7

防止烫 伤 .. ......... .......... ......... .......... .......... ......... 9

防火与 防爆 ....... .......... ......... .......... .......... ......... 9

防止压 伤和割 伤 . .......... ......... .......... ........ ......... 10

上、下 设备 ....... .......... ......... .......... .......... ....... 11

点火系 统 .. ......... .......... ......... .......... .......... ....... 11

起动发 动机前 .... .......... ......... .......... .......... ....... 11

发动机 起动 ....... .......... ......... .......... .......... ....... 11

发动机 停机 ....... .......... ......... .......... .......... ....... 11

电气系 统 .. ......... .......... ......... .......... .......... ....... 11

产 品信 息资 料 部分

机型视 图和技 术规格 ... ......... .......... ......... ......... 13

产品识 别信息 资料 ....... ........ .......... ......... ......... 18

操 作部 分

起吊和 贮存 ....... .......... ......... .......... .......... ....... 20

仪表和 指示灯 .... .......... ......... .......... .......... ....... 21

功能部 件和控 制装置 ... ......... .......... ......... ......... 22

发动机 起动 ....... .......... ......... .......... .......... ....... 24

发动机 运行 ....... .......... ......... .......... .......... ....... 27

发动机 停机 ....... .......... ......... .......... .......... ....... 28

保 养部 分

加注容 量 .. ......... .......... ......... .......... .......... ....... 29

保养周 期表 ....... .......... ......... .......... .......... ....... 32

参 考资 料 部分

参考资 料 .. ......... .......... ......... .......... .......... ....... 57

索 引部 分

索引 ........ .......... ......... .......... .......... ......... ..... .. 61

This document is printed from SPI². Not for RESALE

4

前言

SCBU8190

前 言

文 献 资料

本手 册包 含安 全事 项、 操作 说明 、润 滑和 保养 资

料 。 本手册 应存 放在靠 近发动 机的 一个文 件夹 内或

文 件存 放处 。 阅读 、分 析本 手册 并将 它与 文件 和

发 动机 资料 放在 一起 。

英语 是所 有Perkins 出 版物 的主要 语言 。 使用 英语

便 于翻 译并 保持 一致 。

本手 册中的 某些 照片和 图示 上显示 的细 节或 选装部

件 可能 与您发 动机 上的有 所不同 。 为了说 明方 便，

一 些护 罩和盖 板可 能已经 拿掉。 产 品设计 的不 断改

进 和发 展可能 对发 动机 有所改 变， 而这些 改变 可能

未 编入 本手册 中。 当您 对发动 机或 本手册 有任 何疑

问 时，请 向您 的Perk ins 代理商 或Perkins 分销商 咨询

最 新 的资 料。

安 全

安全 部分列 出了基 本的 安全注 意事项 。 此外 ，本部

分 还标 出了各 种危 险情况 和警告 内容 。 在 操作 、润

滑 、保 养和修 理本 发动 机以前 ，要阅 读和 理解 列在

安 全部 分上 的基 本注 意事项 。

操 作

在本 手册中 指出的 操作 方法是 最基本 的。 它 们能帮

助 操作 人员提 高技 术和 技能从 而更 有效、 更经 济地

运 转发 动机。 当操 作人 员获得 发动 机知识 和掌 握其

性 能后 ，操作 技巧 和方 法将得 到提 高。

操作部分 是供操作人 员参考的， 各种照片和 图示指导

操 作人 员进行 发动 机的 检查、 起动 、运行 和停 机。

本 部分 还包 含电子 诊断 方面的 论述 。

保 养

保养 部分是 对发动 机维 护的指 南。 附有 插图 的逐步

说 明是 按工作 小时 和（ 或）日 历时 间保养 周期 编排

的 。 保养周 期表中 的项目 参阅后 面的详 细说 明。

应按 保养周 期表 中指出 的相 应间隔 期进 行推 荐的保

养 。 发动 机的 实际 工作 环境 也会 影响 保养 周期 。

因 此， 在极度 恶劣 、多 尘、潮 湿或 冰冻的 寒冷 条件

下 运转 ，可能 需要 比保 养周期 表中 规定的 润滑 和保

养 次 数多 。

保养计划 中的保养项 目是按预防 性保养管理 程序编制

的 。 如果遵 照预 防性保 养管理 程序 进行保 养， 那就

不 需要 进行定 期调 整。 履行预 防性 保养管 理程 序，

由 于减 少了计 划外 停机 和故障 造成 的费用 损失 ，将

使 运行 成本 降到 最低 。

保 养 周 期

进行保养 时，应同时 做比该次规 定时间间隔 小的前几

级 的保养项 目。我们建 议复制一 份保养计划 表并展示

在 发动机附 近，作为一 种方便的 提醒。我们 还建议将

保 养纪录 作为发 动机 永久性 记录的 一部分 保存好 。

Perkins特约 代理 商或Perkins分销 商能够 帮助您 根据

机 器的 运行环 境的需 要来调 整您 的保养 计划。

大 修

除了 大修时 间和 在此周 期时 的保 养项目 外，在 《操

作 和保 养手 册》 中没 有发 动机 大修 的细 节。 只有

Perkins 授权 的人员 才能 进行大 修。 Perkins 代理 商

和 Perkins 分销 商可 以提 供大 修程序 的多 种方 案。

如 果遇 到重大 的发 动机 故障时 ，还有 许多 故障 后大

修 的选 择方 案。 与 Perkins代 理商 或Perkins 分销 商

联 系以 获得 这些 方案 。

加利 福尼 亚 州65号 提案 中的 警告

加利福尼 亚州认为， 柴油发动机 排气及其中 的某些成

分 会致 癌，引 起生 育缺 陷和其 它生殖 方面 的危 害。

蓄 电池 接线柱 、端 子和相 关的 附件中 含有 铅和 铅化

合 物。 接触 后要 洗手 。

This document is printed from SPI². Not for RESALE

SCBU8190

5

安 全部分

安全 标志

安 全 部 分

安 全 标 志

i03619146

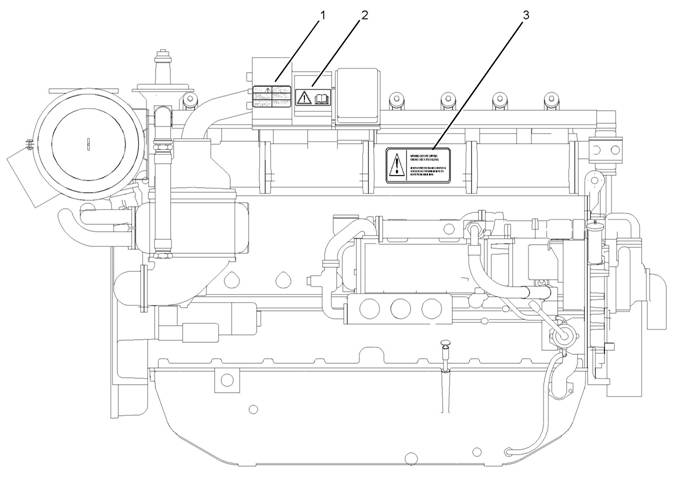

图 1

典型 示例

(1) 发动 机减 额

((2)) 通用 警告

(3) 发动 机油 位

g01269446

在发 动机 上可 能有 几个 特殊 的安全 标志 。 本部 分

回 顾这 些安 全标 志的 确切 位置 和描 述。 请 熟悉 所

有 安 全标 志。

请确 保所有 安全标 志都 很清晰 易读。 如 果安 全标志

的 说明 文字 或图 无法 辨识 ，请 擦净 或更 换。 用 抹

布 、水 和肥皂 清洗 安全标 志。 不要 使用溶 剂、 汽油

或 其它 刺激性 化学 制品。 溶剂 、汽 油或刺 激性 化学

制 品可 能会使 粘贴 安全标 志的粘 着剂 丧失粘 性。 丧

失 粘性的 安全 标志可 能会从 发动机 上脱落 下来。

更换 任何已 损坏或 失落 的安全 标志。 如 果有 安全标

志 贴在 了被更 换的 发动 机零件 上， 应在替 换零 件上

粘 贴新 的安全 标志 。 您 的珀金 斯代 理商或 分销 商可

以 提供 新的 安全 标志 。

可以 贴在发 动机上 的安全 标志 图解说 明如 下 .

This document is printed from SPI². Not for RESALE

6

安全部 分

安 全标 志

SCBU8190

(1) 发 动机 减 额

图 2

典型 示例

有关发 动机减 额信息 的警告 标签 (1) 位于 调速器 控制

单 元上 。 调 速器控 制单 元位于 发动机 右手侧 。

(2) 通 用 警告

g01241021

在阅读和 了解《操作 和保养手册 》中的指示 和警告之

前 ， 请勿 操作 机 器。 不 遵 守这 些警 告， 可 能会 导致

人 身 伤亡 。

图 3

典型 示例

g01234595

通用警 告标贴 (2)位于点 火系统 的保险 丝盒 。 点 火系

统 的保 险丝 盒位于 发动 机的右 手侧 。

This document is printed from SPI². Not for RESALE

SCBU8190

7

安 全部分

一 般 危险 信息

3 发 动机 油 位

图 4

典型 示例

用于 检查 发动机 油位 的警 告标贴 (3) 位于 进气歧 管

上 。 进气 歧管位 于发 动机 的右手 侧。

i03619079

一 般 危 险信 息

g01241033

小心 拆卸下 列零件 。 为了防 止压 力液体 的喷溅 ，拿

一 块布 盖在 被拆 零件 上。

•  加 注口 盖

•  润 滑脂 嘴

•  测 压口

•  呼 吸器

•  排 放塞

拆卸 盖板时 要小心 。 逐渐松 开但 不拆卸 位于盖 板或

装 置上 相对两 端的 最后两 个螺栓 或螺 母。 在拆 下最

后 两个 螺栓或 螺母 之前 ，将盖 撬松， 以便 释放 弹簧

压 力或 其 它压 力。

图 5

g00104545

保养 或修理 发动 机之前 ，在 起动开 关或 控制 装置上

挂 系一个 “不 准操作 ”的 警告标 签或类 似的警 告标签 。

当保 养发 动机 时， 任何 未经 许可 的人 员不 得在 发

动 机上 或发 动机 周围 。

发动 机排气 含有对 人体 有害的 燃烧产 物。 一 定要在

通 风良 好的地 方起 动和运 转发动 机。 如果 发动 机处

于 封闭 区域， 应将发 动机 废气排 到外 面去。

图 6

g00702020

•

请按要 求戴上 安全 帽、护 目镜和 其他保 护装备 。

This document is printed from SPI². Not for RESALE

8

安全部 分

一 般危 险信 息

SCBU8190

•

•

•

•

•

•

在运转的 发动机周围 工作时， 为了防止损 伤听力，

应 佩带 听觉 防护 装备 。

不要 穿宽松 的衣 服或 佩带首 饰，因 为它 们可 能勾

住 控制 装置 或发 动机其 他部 件。

请确 保所有 护板 和罩 盖都固 定在 发动机 的正 确位

置 上 。

切勿 将保 养液 体放 到玻 璃容 器内 。 因为 玻璃 容

器 容 易破 碎。

小心 使用 所有 清洗 溶液 。

报告 所有 需要 修理 的项 目。

液 体 穿 透

g00687600

除非另 有说 明，否 则要在 下列状 态下进 行保 养：

•  发动 机停机 。 确保 发动机 不能被 起动 。

•  在保 养或 维修 电气 系统 时， 要断 开蓄 电池 。 断

开 蓄电 池接 地线 。 为了 防止 打火 ，将 接地 线头

用 胶 带包 上。

•  不要 试图 修理 您不 了解 的东 西。 使 用适 当的 工

具 。 更换 损坏的 设备 或修理 该设 备。

•  如果 对燃油 系统 进行 操作请 遵守当 地法 规， 以便

断 开燃 气 供给 。

加利 福尼 州65号提 案中 的警告

加利 福尼 州确 信，有 些发 动机排 气成份 会致 癌、引

起 生育 缺陷 和其他 生殖 方面的 危害 。

压 缩 空气 和 水

压缩空 气和/ 或加压 水可能 把碎屑 和/或 热水吹 出来。

这 有可 能造 成人 身伤 害。

使用加压空气和/或水进行清洗 时，请穿戴防护衣、防

护 鞋和眼部护具。 眼部护具包括护目 镜及防护面罩。

清洁 使用的 最大气 压一 定要低 于 205 kPa (30 psi)。

清 洁使用 的最大 水压 一定要 低于 275 kPa (40 psi)。

图 7

请务 必使用 木板或 硬纸 板來检 查泄漏 。 在压力 下所

喷 出的 液体可 能会 穿透人 体组织 。 液体穿 透进 入身

体 会造成 严重的 人身伤 害，甚 至可能 导致死 亡。  即

使 是一 个针孔 大小 的泄 漏，也 可能导 致严 重的 人身

伤 害。 若液 体喷射 到您 的皮肤 ，必须 立即治 疗。 请

找 熟悉 此类 伤害 的医生 来治 疗。

盛 装 泄漏 的 液体

在进行检 查、保养、 测试、调整 及维修发动 机时，务

必 留心 ，以便 确保 溢出的 液体被 盛装 在容器 中。 在

打 开任 何腔室 或拆 卸任 何含有 液体的 零部 件之 前，

请 准备 好盛 装液体 用的 适当 容器 。

•  适用 于收 集液 体的 工具及 设备

•  适于 盛装 液体 的工 具及 设备

请遵 守当 地有关 处置 液体 的法 规。

适 当地 处 置 废弃 物

图 8

g00706404

不适 当地处 理废弃 物会 对环境 造成威 胁。 请按 当地

法 规来 处理 可能会 有危 害的 液体 。

使用 防漏容 器来盛 装排 出的液 体。 切勿 将废弃 物倾

倒 在地 面上、 排水 管中 或任何 水源 里。

This document is printed from SPI². Not for RESALE

SCBU8190

9

安 全部分

防止 烫伤

防 止 烫 伤

i03619136

防 火 与 防 爆

i03619066

不要 触摸运 转中的 发动 机的任 何部分 。 在进 行发动

机 的任 何保养 之前 ，要让 发动机 先冷 却下来 。 在拆

开 任何 管路、 接头 或相 关零部 件之 前，释 放相 应系

统 内的 所有 压 力。

冷 却 液

发动 机处于 工作 温度时 ，发 动机的 冷却 液是 热的。

而 且冷 却液处 于压 力之下 。 散 热器 、热交 换器 、加

热 器以 及含有 热冷 却液的 管线。 接 触滚烫 的冷 却液

或 蒸汽 都会造 成严 重烫伤 。 排 放冷 却系统 以前 ，让

冷 却系 统部 件先 冷却 下来 。

在发 动机停 机和冷 却后 ，检查 冷却液 液位 。 拆卸加

注 口盖 以前 ，要 确保 加注 口盖 是凉 的。 加 注口 盖

必 须凉 到可 以徒 手触 摸。 慢 慢拆 下加 注口 盖， 以

图 9

g00704000

便 释 放压 力。

冷却 系统添 加剂含 碱。 碱性 物质 会造成 人身 伤害。

不 要让碱 接触 皮肤， 也不要 让其进 入眼睛 或嘴。

机 油

炽热 机油和 炽热的 润滑 部件会 造成人 身伤 害。 不要

让 热的 机油 和部 件接 触皮肤 。

如果 您的应 用中 安装了 机油 补充油 箱， 发动 机停机

后 拆下补 充油箱 盖。 加注 口盖必 须凉到 可以触 摸。

蓄 电 池

蓄电 池中的 液体是 电解 液。 电解 液是可 能导 致人身

伤 害酸性 液体 。 不 要让电 解液接 触皮肤 或眼 睛。

检查 电解 液液 位时 不要 吸烟 。 蓄电 池释 放的易 燃

蒸 气 会引 起爆 炸。

对蓄 电池作 业时一 定要 戴护目 镜。 接触 蓄电 池后请

洗 手。 建议 使用手 套。

所有 燃油 、大 多数 润滑 剂和 一些 冷却 液混 合物 都

是 易 燃的 。

易燃 液体泄 漏或 溅到炽 热表 面或 电气元 件上时 ，可

能 引起 火灾。 火灾 会导致 人身伤 害或 财产损 失。

在紧急 关机 后 15 分 钟内拆 卸发动 机曲轴 箱的盖 子，

有 可能 引 起火 花。

确定 发动机 是否 在可燃 气体 可被 吸入进 气系统 的环

境 下运 转。 这些燃 气会 造成发 动机超 速。 进而 可能

引 起人 身伤害 、财物 损坏或 造成 发动机 损坏。

如果您的 发动机的应 用场合涉及 到可燃气体 的存在，

请 向珀 金斯代 理商 咨询 ，以获 得关于 适当 防护 装置

的 更多 资料。 必 须遵守 所有 的当地 法规 。

从发 动机上 清除 所有易 燃物 质， 如燃油 、机油 及碎

屑 。 禁止 在发动 机上 堆积任 何易 燃物。

将所有燃 料、润滑剂 存放在做好 标记的容器 内，并禁

止 未经许可的人员靠 近。 将浸油的 抹布与任何易燃物

存 放于防护容器中。 切勿在存放易 燃物的场所吸烟。

不得 让发 动机暴 露在 任何明 火之 下。

如果 管道、 软管 和密封 件损 坏， 排气管 隔热板 （如

有 配备 ）可以 保护 热的 排气管 部件不 受机 油或 燃料

的 喷射 。 排气 隔板必 须正 确安 装。

禁止 在装有 易燃液 体的 管路或 油箱上 进行 焊接。 禁

止 用火 焰来切 割装 有易燃 液体的 管道 或油箱 。 在焊

接 或火 焰切割 这些 管道 或油箱 前，先 用不 可燃 的溶

剂 彻底 清 洁它 们。

线路 必须保 持在良 好状 态。 所有 电线都 必须正 确布

置 并且 紧固地 连接好 。 每天检 查所有 的电线 。 请在

运 转发 动机之 前修 复松动 或磨损 的电 线。 清洁 并紧

固 所有 线 路接 头。
