Perkins4008柴油发动机威尔逊P1100E1柴油发电机配件701/135启动马达
详细描述

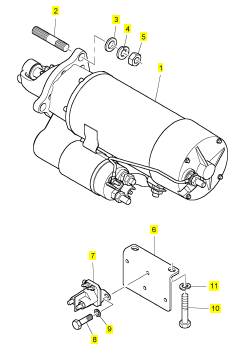

项目 零配件号码 最近的部分号码 描述

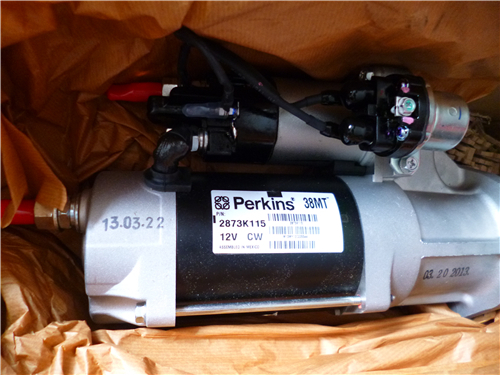

1 701/135 2 701/135 启动马达
(1) 701/135 2 701/135 启动马达 -交换
2 2121/6 6 2121/6 图钉
3 2088/1 6 2088/1 垫圈
4 318211 6 318211 弹簧塾圈
5 317013 6 317013 螺帽
6 664/2023 1 664/2023 托架
7 589/93 2 589/93 接替者
8 312038 4 312038 螺旋
9 318009 4 318009 垫圈
10 310059 2 310059 螺拴
11 318210 2 318210 弹簧塾圈
12 696/2 2 696/2 橡皮长靴
13 696/3 2 696/3 橡皮长靴
14 6 盖
15 2 盖

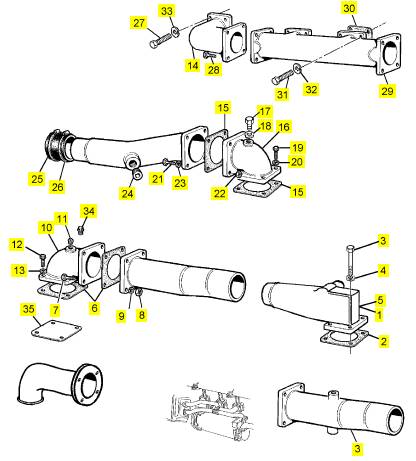

项目 零配件号码 最近的部分号码 描述
1 SEV14N/12 1 SEV14N/12 水管
2 283/107 2 283/107 密封垫 - 水的连接
3 312064 8 312064 固定螺钉
4 2086/010 8 2086/010 弹簧塾圈
5 SEV14P/12 1 SEV14P/12 水管
6 341/180 2 341/180 密封垫 - 水的连接
7 312066 8 312066 固定螺钉
8 317012 8 317012 螺帽
9 2086/010 8 2086/010 弹簧塾圈
10 SEV14A/12 2 SEV14A/12 肘管
11 343/162 2 343/162 栓塞
12 312064 8 312064 固定螺钉
13 2086/010 8 2086/010 弹簧塾圈
14 16 SE14/12 2 16 SE14/12 水管
15 341/180 8 341/180 密封垫 - 水的连接
16 SEV14A/12 2 SEV14A/12 肘管
17 335/29 4 335/29 栓塞
18 012651 4 012651 垫圈
19 312064 8 312064 固定螺钉
20 2086/010 8 2086/010 弹簧塾圈
21 312066 8 312066 固定螺钉
22 317012 8 317012 螺帽
23 2086/010 8 2086/010 弹簧塾圈
24 641/16 2 641/16 栓塞
25 422/8 2 422/8 水管
26 525/27 M 4 525/27 M 水管夹
27 312064 8 312064 固定螺钉
28 312064 8 312064 固定螺钉
29 SEV14J/12 2 SEV14J/12 水管
30 283/106 4 283/106 密封垫 - 水的连接
31 312064 16 312064 固定螺钉
32 2086/010 16 2086/010 弹簧塾圈
33 2086/010 8 2086/010 弹簧塾圈
34 012503 2 335/8 栓塞
35 504/744 2 504/744 堵塞盖
项目 零配件号码 最近的部分号码 描述

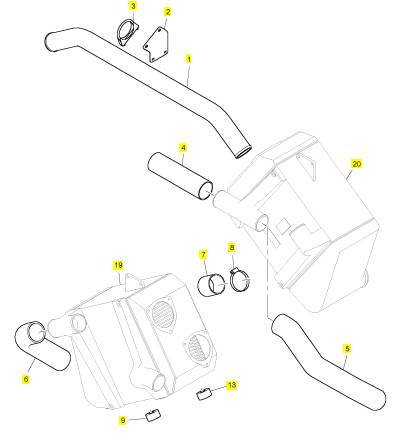

316483 4 316483 图钉
1 SEV14CA/14 1 SEV14CA/14 管 -冷却器
2 SEV14V/17 1 SEV14V/17 托架
3 819/483 1 819/483 砂箱夹
4 422/23 1 422/23 水管 -冷却器
5 SEV14CB/14 1 SEV14CB/14 水管 -冷却器
6 SEV14BZ/14 1 SEV14BZ/14 水管 -冷却器
7 422/24 2 422/24 水管
7 422/5 1 422/5 水管
8 CH11337 28 CH11337 砂箱夹
8 CH11337 10 CH11337 砂箱夹
9 374/1451 4 374/1451 间隔器
9 743/155 4 743/155 架设
10 318012 4 318012 垫圈
11 318210 4 318210 弹簧塾圈
12 310063 4 310063 螺拴
13 374/1450 8 374/1450 间隔器
13 743/156 4 743/156 架设
14 318012 4 318012 垫圈
15 317012 4 317012 螺帽
16 471/55 2 471/55 栓塞
17 312064 24 312064 固定螺钉
18 2086/010 24 2086/010 弹簧塾圈
18 317012 4 317012 螺帽
18 318210 4 318210 弹簧塾圈
19 1 热交换器
20 1 热交换器
项目 零配件号码 最近的部分号码 描述
1 SEV14AM/4 1 SEV14AM/4 水岐管
2 SEV14AK/4 1 SEV14AK/4 水岐管
3 SEV14AK/4 1 SEV14AK/4 水岐管
4 SEV14AK/4 1 SEV14AK/4 水岐管
5 SEV14AM/4 1 SEV14AM/4 水岐管
6 SEV14AK/4 1 SEV14AK/4 水岐管
7 SEV14AK/4 1 SEV14AK/4 水岐管
8 SEV14AK/4 1 SEV14AK/4 水岐管
9 576/199 1 576/199 密封 - 水的出口
10 418/211 2 418/211 凸缘
11 278/399 16 278/399 密封垫
12 310067 16 310067 螺拴
13 2086/010 16 2086/010 弹簧塾圈
14 310064 16 310064 螺拴
15 2086/010 16 2086/010 弹簧塾圈
16 312066 6 312066 固定螺钉
17 318012 6 318012 垫圈
18 317012 6 317012 螺帽

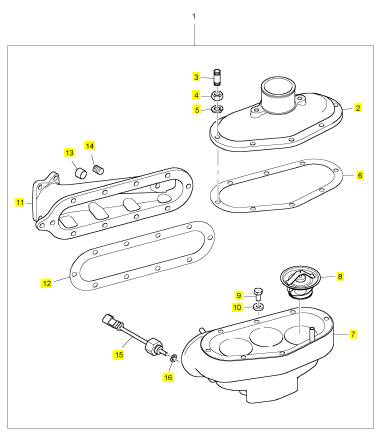

项目 零配件号码 最近的部分号码 描述
2 SE573T/2 1 SE573T/2 盖
3 316479 18 316479 图钉
4 317012 18 317012 螺帽
5 2086/010 18 2086/010 弹簧塾圈
6 SE573G/3 1 SE573G/3 密封垫 - 节温器的 HSG
7 SE573S/2 1 SE573S/2 节温器壳
8 SE573/1 3 SE573/1 节温器
9 2810/020 2 2810/020 螺旋
10 88/575 2 88/575 垫圈
11 SEV573B/2 1 SEV573B/2 盖
12 SE573F/3 1 SE573F/3 密封垫 - 节温器的 HSG
13 641/27 1 641/27 栓塞
14 641/26 1 641/26 栓塞
15 782/176 1 782/176 开关
16 012653 1 012653 垫圈 螺帽

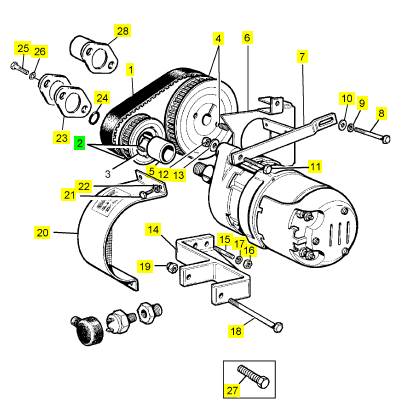

项目 零配件号码 最近的部分号码 描述
1 541/398 1 541/398 时间安排带
2 SE103C 1 SE103C 交流发电机滑车
4 SEV103 1 SEV103 轮毂
5 374/1280 1 374/1280 桥环
6 SEV323U/3 1 SEV323U/3 守卫
7 664/1544 1 664/1544 连杆
8 310071 1 310071 螺拴
9 318210 1 318210 弹簧塾圈
10 318012 1 318012 垫圈
11 UFB106/14 S 1 UFB106/14 S 螺拴
12 N633P/3 1 N633P/3 螺帽
13 87/3 1 87/3 I 垫圈
14 664/1482 1 664/1482 托架
15 316478 2 316478 图钉
16 317012 2 317012 螺帽
17 318210 2 318210 弹簧塾圈
18 UFB107/36 S 1 UFB107/36 S 螺拴
19 N633P/4 1 N633P/4 UNF 螺帽
20 SEV323T/3 1 SEV323T/3 守卫
21 312037 3 312037 固定螺钉
22 318208 3 318208 弹簧塾圈
23 278/396 1 278/396 密封垫
24 554/117 1 554/117 密封O型圈
25 312050 2 2314 C044 固定螺钉
26 318209 2 318209 弹簧塾圈
27 312038 2 312038 螺旋
28 SEV116/6 1 SEV116/6 壳
燃 油 喷油 泵
- 安 装
i04328690
|
表 5
工具 零 件 号
GE50028
GE50030
所需工具
零 件 说 明
真空泵
管 子
7.9 mm (0.31 in) 外径
数量
1
1
图 54
g01621582
G
21820221
POWERPART
橡 胶润 滑脂
注意
1
4.
5.
将卡箍 (9) 安 装至喷 油器 (4)。 将喷 油器 和卡箍作
为一 个组 件安 装至 缸盖 。
将六角头 螺栓 (8) 安装至卡 箍 (9) 并 用手拧紧 。 顺
时针 克服卡 箍旋 转喷油 器 (4)。 确 保将 喷油器 向
保持 所有 零件 清洁 无杂 质。
杂质 会造 成快速 磨损 和缩短 部件 寿命 。
1. 使用 工具 (F) 清除 气缸内 的燃 油。
注: 安装喷 油器前 ，从气 缸内排 出尽可 能多的 燃油。
下牢固 地推压 至缸 盖中的 底座上 。 将六角 头螺栓
拧紧 至扭矩 为 95 N·m (70 lb in)。
图 55
(X) “无燃 油”位 置
g01440088
6.
将喷油 器 (4) 的 臂逆 时针旋转 至位置 (X)。 此时喷
油器 处于 “无 燃油 ”位置 。
图 53
g01439664
2.
3.
将新的 O 形密 封圈 (10) 和 (11) 安装 到喷油 器 (4)
上。 用工具 (G) 润滑 O 形 密封圈。 将新 密封垫圈
(12) 安装 至喷 油器 (4)。
确保缸 盖中 的喷油 器套筒 清洁、 无损坏 。 如有必
要， 更换喷 油器 套筒 。 请 参阅 《拆 解和组 装》 ,
“喷 油器 套筒 - 拆 卸”以 及《拆 解和 组装 》, “喷油
器套 筒 - 安 装”。
图 56
g01440095
This document is printed from SPI². Not for RESALE
KCNR6924
23
拆 解 和 组 装 部 分
7.
8.
将隔 套 (7) 和连 杆 (6) 安置 在喷 油器 (4) 上 。 安
装六 角头螺 栓 (5)。 将 六角头 螺栓 拧紧 至扭矩 为
8 N·m (70 lb in)。
标定喷 油器 ，有关 正确步 骤请 参阅《 操作 和保养
手册 》, “喷油 器 - 检查 /调整 ”。
喷 油 器套 筒
拆 卸 步 骤
- 拆 卸
i04328712
注: 如果 安装 了三 个或 更多 喷油器 ，应 标定 所有 喷
油 器 。
表 6
|
所需工具 | |||
|
工具 |
零 件 号 |
零 件 说 明 |
数量 |
|
A |
- |
钻 头 （ 22 mm 带 60 度顶角） |
1 |
|
B |
- |
丝 锥 （ M36 或 1 3/8 in - UNF） |
1 |
开 始:
a. 拆下 缸盖 。 请参 阅《 拆解 和组 装》 , “缸 盖 - 拆
卸”。
注 意
保持 所有 零件 清洁 无杂 质。
杂质 会造成 快速 磨损 和缩短 部件 寿命。
图 57
典型 实例
g01439660

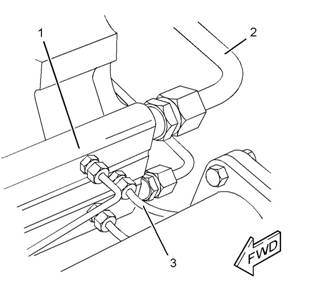

9.
将管路 (2) 和 管路 (3) 连接 至油 轨 (1)。 牢固 地拧
紧管 路上 的螺 母。
注: 将管路 连接至油 轨时， 不要使 接头转 动。 否则会
损 坏油轨的螺纹。 使用两个扳手将管 路紧固至接头。
10. 将 供油开 关置于 “OFF”（ 接通 ）位置 。
11. 排 出燃油系 统中 的空气 。 请 参阅《 操作和 保养手
册》 , “燃 油系 统 - 注 油”。
结 束:
图 58
g01449476
a.
安装 摇臂 组件 。 请参 阅《拆 解和 组装 》, “摇臂
和轴 - 安 装”。
1.

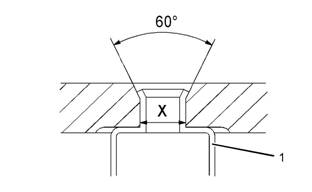

将缸 盖反向 放置在 适当 的支 架上。 使 用工 具 (A)
从套 筒 (1) 钻 穿型 锻。
注: 注 意避 免钻 入缸 盖。
2. 将缸盖 垂直 放置。 将工 具 (B) 旋入 套筒 (1)。
This document is printed from SPI². Not for RESALE
| |||||||||||||||||||||||||||||||||||||
24
拆 解 和 组 装 部 分
KCNR6924
喷 油 器套 筒
- 安 装
i04328729
安 装 步 骤
表 7
图 59
从缸 盖拆 卸套筒 。
g01449478

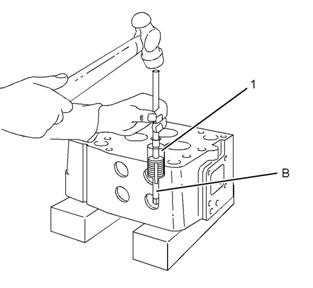

3.
将缸盖 反向 放置。 将适 当的 黄铜条插 入缸 盖的喷
油器 孔。 使用 锤子和 黄铜 条从缸 盖拆 卸工具 (B)
和套 筒 (1)。
注 意
保持 所有 零件 清洁 无杂 质。
杂质 会造成 快速 磨损 和缩短 部件 寿命 。
1. 确保 缸盖套 筒的孔 清洁 并且没 有腐 蚀。
图 60
4. 从缸 盖上拆 下 O 形密 封圈 (2)。
g01449477
图 61
g01449477
2.

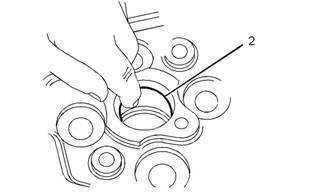

用工 具 (C) 润滑 新 O 形 密封圈 (2)。 将新 O 形密
封圈 安装 至缸 盖的 孔。
图 62
g01449498
This document is printed from SPI². Not for RESALE
KCNR6924
25
拆 解 和 组 装 部 分
3.
将新套 筒 (1) 放置在 工具 (D) 上 并安装 定位 销。
图 63
g01449501
图 67
g01453408
7.

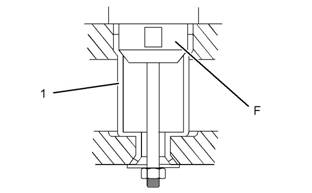

将缸盖垂 直放置。 采用 工具 (F) 扩大套 筒 (1) 的顶
部。
图 64
g01449502
图 68
g01449503
4.

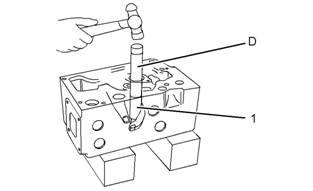

将缸盖 垂直 放置在 适当 的支架 上。 将套 筒 (1) 和
工具 (D) 安 置在 缸盖 的孔内 。 小 心地将 套筒 敲
打到 位， 使距 离 (Y) 为 1.5 mm (0.060 in)。 卸
下工 具 (D)。
8.
采用 工具 (G) 扩大 套筒 (1) 的端 口。 拧 紧工 具
(G) 上的 螺母至 扭矩 为 55 N·m (40 lb ft) 以 将套筒
端口 扩大 为正 确形 状。
注: 此步骤中 确保 O 形 密封圈 没有出现 损坏或 错位。
图 65
g01449503
5.
采用工 具 (G) 充 分扩大套 筒 (1) 的 端口，使 套筒能
够固 定在 位。
注: 扩大 套筒 后，完 成胀 口的最 终成 型。
图 69
g01449505
图 66
g01449504
6.
将缸 盖反向 放置 。 采 用工 具 (E) 扩大 套筒 (1) 的
底部 。
This document is printed from SPI². Not for RESALE
26
拆 解 和 组 装 部 分
KCNR6924
图 70
g01449517
图 71
g01422630
9.

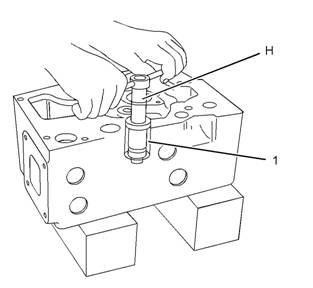

采用工 具 (J) 检查 距离 (Z)。 采用 工具 (H) 加工套
筒 (1) 的端 面， 使距离 (Z) 为 122.6 ± 0.166 mm
(4.8207 ± 0.004 in)。
结 束:
a. 安装缸盖。 请 参阅《拆解和组装》, “缸盖- 安装”。
空 气滤 清 器 –
拆 卸和 安 装
i04328671
拆 卸 步骤
图 72
g01422637
注意
保持 所有 零件 清洁 无杂 质。
杂质 会造 成快速 磨损 和缩短 部件 寿命 。
1.
2.
3.
4.

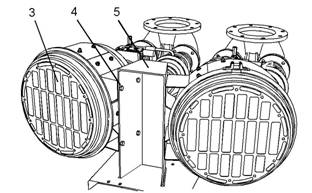

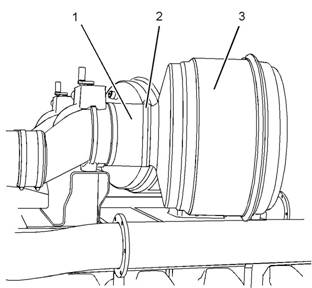

松开 软管 卡箍 (2) 并 从空气 滤清 器 (3) 卸下 软管
(1)。
使用 适当的 起吊 设备支 撑起 空气滤 清器 (3) 的 重
量。 空气 滤清器 的重 量约为 23 kg (51 lb)。
拆下 螺母和 螺栓 (4)。 使用 起吊设 备从 安装支 架
(5) 拆卸 空气 滤清 器 (3)。
重复步 骤 1 到步 骤 3， 拆卸其 余的空 气滤清 器 。
This document is printed from SPI². Not for RESALE
KCNR6924
27
拆 解 和 组 装 部 分
图 73
g01422633
图 75
g01422630
5.

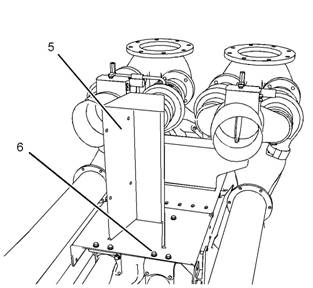

如有 必要， 拆卸 螺栓 (6) 并使 用起 吊设 备从排 气
歧管 拆卸 安装 支架 (5)。
安 装 步骤
注意
保持 所有 零件 清洁 无杂 质。
杂质 会造 成快速 磨损 和缩短 部件 寿命 。
图 76
g01422637
2.
3.
4.
使用适当 的起吊设 备将空气 滤清器 (3) 起 吊到位。
空气 滤清器 的重量 约为 23 kg (51 lb)。
小心 地将 空气滤 清器 (3) 推 到软 管 (1) 上并 使空
气滤 清器 与安装 支架 (5) 对 准。
拆下 螺母和 螺栓 (4)。 拧紧 螺母和 螺栓 至扭矩 为
50 N·m (35 lb ft)。
图 74
g01422633
注: 确 保空气 滤清 器和 空气 管之间 有足 够的 间隙，
从 而能 够拆 卸空 气滤清 器滤 芯。
5. 将软管 卡箍 (2) 拧紧 至扭矩 为 7 N·m (62 lb in)。
6. 重复步 骤 2 到步 骤 5， 安装其 余的空 气滤清 器 。
1.
如有 必要， 使用 适当 的起 吊设备 将安 装支 架 (5)
安置到 排气 歧管上 。 安装螺 栓 (6)。 拧 紧螺栓 至
扭矩 为 50 N·m (35 lb ft)。
This document is printed from SPI². Not for RESALE
28
拆 解 和 组 装 部 分
KCNR6924
涡 轮 增压 器
拆 卸 步骤
- 拆 卸
注意
i04328685
6.
7.
8.

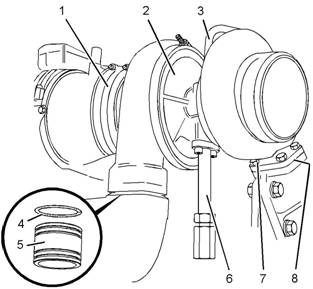

拆下 螺母和 螺栓 (7)。 使用 起吊设 备小 心地拆 下
涡轮 增压 器 (2)。
拆下 密封 垫 (8)（ 未显 示） 。
拆下压 盖 (5)。 从压 盖上拆 下 O 形密 封圈 (4)。
保持 所有 零件 清洁 无杂 质。
杂质 会造 成快速 磨损 和缩短 部件 寿命 。
注意
在 检验 、 保养 、 测 试、 调 整及 维 修产 品 时， 务 必留
心 ， 确保 液体 盛 装在 容器 中。 在打 开任 何 腔室 或拆
解 任何储有 液体的部件 之前，要 准备好用合 适的容器
收 集 液体 。
按照 本地 法规和 指令 处置 所有液 体。
1. 拆卸排 气弯 管。 请参阅 《拆 解和组 装》, “排气弯
管 - 拆 卸和 安装 ”。
图 78
g01425721

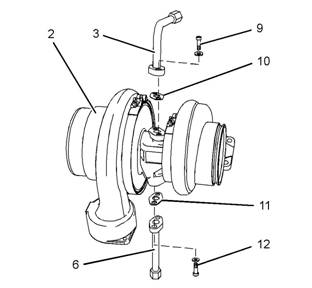

9.
拆卸 六角 头螺 栓 (9) 和 (12)。 拆 卸管 路 (3) 和
(6)。 拆 卸接 头 (10) 和 (11)。
注: 塞 住所有 开口 以防 进入灰 尘。
10. 重复 步骤 2 到 步骤 9，卸下 其余的 涡轮增 压器。
涡 轮 增压 器
- 安 装
i04328691
图 77
TAG 发 动机 的典型 实例
2. 从三 通接 头断 开管路 (3)。
3. 从三 通接 头断 开管路 (6)。
g01435802
安 装 步 骤
表 8
工 具 零件 号
A 21820221
所需工具
零 件 说 明
POWERPART
橡胶润滑脂
POWERPART
数
量
1
注: 塞住 /盖住 所有 打开的 接头 和管 路，以 防进 入灰
尘 。
4. 松开软 管卡箍 并向前 滑动软 管 (1)，以 从涡轮 增压
器 (2) 断 开软 管。
B
CV60889
防粘结剂
注 意
1
5.
使用 适当的 起吊 设备支 撑起 涡轮增 压器 (2) 的 重
量。 涡轮 增压器 的重 量约为 21 kg (46 lb)。
保持 所有 零件 清洁 无杂 质。
杂质 会造成 快速 磨损 和缩短 部件 寿命 。
This document is printed from SPI². Not for RESALE
KCNR6924
29
拆 解 和 组 装 部 分
1.
确保 涡轮 增压器 清洁 无损 坏。 检 查涡 轮增压 器
有无 磨损。 请 参阅 《系统 操作 、测 试和调 整》 ,
“涡 轮增 压器”，了 解更 多资料 。 确保所 有管 路清
洁并 且没 有阻 塞。
6.
7.

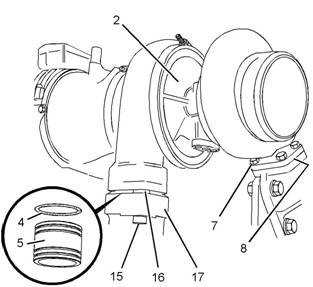

使用 适当的 起吊 设备将 涡轮 增压器 (2) 起吊至 排
气歧 管上 的正 确位置 。 涡轮 增压 器的 重量 约为
21 kg (46 lb)。 将涡轮 增压器的 压缩机壳 体与空气
管路 (17) 对齐 ，并 将涡 轮增压 器推 压到 位。 确
保压 盖 (5) 座 合在 空气管 路内 。 定 位涡 轮增压 器
体， 使机油 管路的 接合 面处于 水平位 置。
安装 螺母和 螺栓 (7) 并 用手 拧紧 。
图 79
g01605633
注: TWG 以及 早期的 TAG 发 动机采 用临时 隔套和 六
角 头螺 栓布 置空 气管 路。
8. 如有必要 ，临时在 空气管路 (17) 和涡 轮增压器 (2)
之间 安装隔 套 (16)。 安 装六角 头螺 栓 (15) 并 用
手拧 紧以将 空气 管路 牵引到 位。
9. 拧紧螺 母和螺 栓 (7) 至扭矩 为 70 N·m (50 lb ft)。
10. 重 复步 骤 2 至 步骤 9， 以将 其余 的涡 轮增压 器
安装 至相 同的 排。
2.

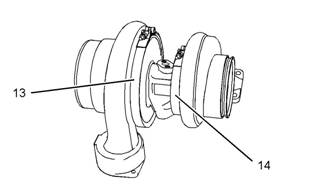

松开 V 形带 箍 (13) 和 (14)。 确保 壳体能 够在涡轮
增压器 体上旋 转自如 。 如有必 要，拆 卸 V 形带 箍
并清洁 涡轮 增压器 的配合 面。 用 工具 (B) 润滑 配
合面 并安 装 V 形 带箍 。
图 81
g01605935
图 80
TWG 发动机 的典 型实 例
g01605934
3.
4.
将新 的 O 形 密封圈 (4) 安装至 压盖 (5)。 用工 具
(A) 润 滑 O 形密 封圈 。
将压 盖 (5) 安装 至涡轮 增压 器 (2)。
注: 安装 压盖 ，使 孔径 的机 加工端 位于 涡轮 增压 器
内 。
5. 将新密 封垫 (8)（ 未显示 ）放 置到排 气歧管 上。
图 82
g01608736
11. 按 照步 骤 11.a 至 步骤 11.g 将涡 轮增 压器 与机
油管 路对 准 。
This document is printed from SPI². Not for RESALE
30
拆 解 和 组 装 部 分
KCNR6924
注: 对准步 骤应 在同一排 的成 对涡轮 增压器 上执行 。
固 定机 油管路 前， 机油 管路必 须与涡 轮增 压器 正确
对 准。 机油 管路未 能正 确对准 可能导 致损坏 。

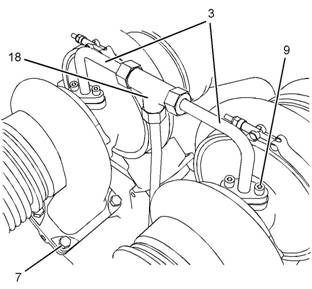

a. 临时 安装供油管 路 (3) 和六 角头螺栓 (9)。 用手
拧紧 六角 头螺 栓 (9)。
注: 安 装供油 管路 ，不 带接 头。
b. 用手 拧紧 将供油 管路 (3) 固定 至三 通接头 (18)
的 螺母 。
c. 拧紧六角头螺栓 (9) 至扭矩为 50 N·m (35 lb ft)。
拧紧 将供油 管路固 定至三通 接头 (18) 的 螺母，
达到 扭矩 70 N·m (50 lb ft)。

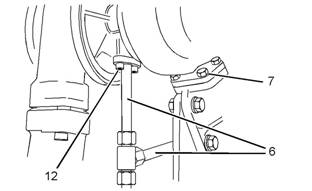

d. 临时 安装回 油管路 (6) 和 六角 头螺栓 (12)。 用
手 拧紧六 角头 螺栓 。
注: 安 装回油 管路 ，不 带接 头。
e. 检查 回油管 路 (6) 是否对 齐。 如果 回油管 路没
有与 三通 接头 (19) 对齐， 松开螺 母和 螺栓 (7)
并调 整涡轮 增压器的 位置。 如有 必要， 重复步
图 84
g01425734
|
路 和回油 管 路 对齐 。
注: 如果 调整 了涡轮 增压 器的位 置，确 保将 螺栓 (7)
紧 固至 正确 扭 矩。
图 83

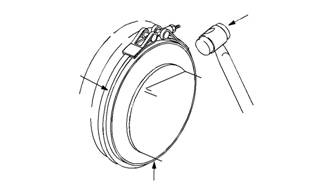

将 V 形带 箍座 合在涡 轮增压 器上 。
f. 将 V 形带 箍 (13) 和 V 形带 箍 (14) 紧固至 扭
矩 9 N·m (80 lb in)。 用 软面 锤轻 轻敲打 V 形
带 箍， 以将 其座 合。 再 次拧 紧 V 形带 箍至
扭矩 为 9 N·m (80 lb in)。 重复该 步骤 直到 将
V 形带 箍固 定 。
g. 拆卸 供油 管路 (3) 和回 油管 路 (6)。
12. 将 软管 (1) 滑到 涡轮 增压器 (2) 的 正确 位置。 牢
固地 拧紧 软管 卡箍 。
13. 按 照步骤 13.a 和步骤 13.b 将供油 管路和 回油管
路安 装至 涡轮 增压 器。
a. 安 置新接 头 (11) 并将 管路 (6) 安装至 涡轮 增
压 器 (2)。 安 装六 角头 螺栓 (12)。 拧 紧六 角
头螺 栓至 扭矩为 50 N·m (35 lb ft)。 拧 紧将管
路固 定至 三通接 头的 螺母 ，达到 扭矩 70 N·m
(50 lb ft)。
b. 安置 粗滤器 接头 (10) 并将管 路 (3) 安装至 涡轮
增压 器 (2)。 安 装六 角头螺 栓 (9)。 拧 紧六 角
头螺 栓至 扭矩为 50 N·m (35 lb ft)。 拧 紧将管
路固 定至 三通接 头的 螺母 ，达到 扭矩 70 N·m
(50 lb ft)。
注: 重 装主发 动机 后， 必须 将粗滤 器接 头安 装至涡
轮 增压 器。 初 始运 行期 完成 后， 必须 用标 准接 头
更 换粗 滤 器接 头。
14. 重 复步骤 1 至步 骤 13， 以将 涡轮增 压器 安装至
另一 排。
15. 如 果采 用六角 头螺 栓和 隔套 将空 气管 路牵引 到
位， 从所有 涡轮 增压器 上拆 下六角 头螺 栓 (9) 和
隔套 (10)。
16. 安装 排气 弯管。 请参 阅《拆 解和组 装》, “排气弯
管 - 拆 卸和 安装 ”。
17. 充 注发动 机机 油系 统。 有 关正确 步骤 ，请 参阅
《操 作和保 养手册 》, “起动发 动机 前”。
