Perkins4016发动机威尔逊P1950E1-P2500E发电机配件SEV574U曲轴瓦

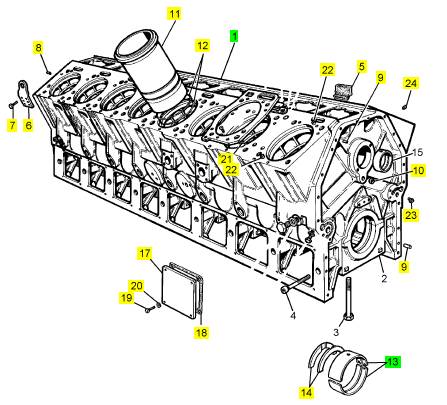

项目   零配件号码    最近的部分号码    描述

    1   16 SE7500E 1   16 SE750E  曲桥箱

    5   SEV514 16  SEV514 承件

    6   SEV667C/1  2   SEV667C/1  举起托架

    7   2110/025   12  2110/025   螺拴

    8   354470 2   354470 合钉

    9   354473 2   354473 合钉

    10  642/25 1   642/25 栓塞

    11  SE7G/2 16  SE7G/2 缸套

    12  576/167    32  576/167    密封O型圈

    13  SEV574T    9   SEV574T    曲轴瓦装备

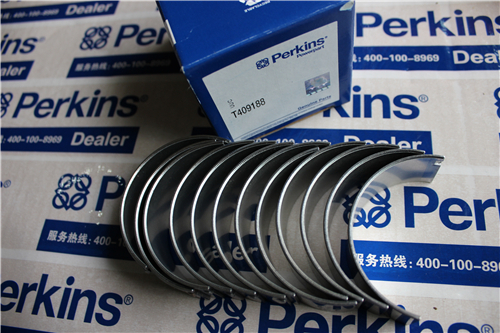

    (13)   SEV574U    9   SEV574U    曲轴瓦装备 -U/S

    (13)   SEV574V    9   SEV574V    曲轴瓦装备 -U/S

    14  262/151    2   262/151    止推片

    15  374/1360   9   374/1360   凸轮轴衬套

    16  277/133    2   277/133    垫圈

    17  SEV50/30   8   SEV50/30   曲桥箱门

    18  282/299    8   282/299    密合垫

    19  312063 28  312063 固定螺钉

    20  318210 28  318210 弹簧塾圈

    21  576/218    80  576/218    密封O型圈

    22  354500 32  354500 合钉

    23  535/423    2   535/423    承接器

    24  641/23 1   641/23 栓塞

索 引 部 分

KCNR9224

索 引

丶

主轴承 ....... ......... .......... ......... .......... .......... ..... . 37

儿

充电系 统 .. ......... .......... ......... .......... .......... . 14, 43

交流发 电机 ..... .......... ......... .......... .......... ....... 14

冫

冷却系 统 .. ......... .......... ......... .......... .......... . 10, 35

减振器 ....... ......... .......... ......... .......... .......... ..... . 41

粘滞减 振器 ..... .......... ......... .......... .......... ....... 41

凵

凸轮轴 ....... ......... .......... ......... .......... .......... ..... . 11

又

发动机 基体 ........ .......... ......... .......... .......... . 10, 37

发动机 机油压 力低 ........ ........ .......... ......... ......... 33

发动机 机油油 位低 .... ......... .......... ......... ......... 33

发动机 机油压 力表 .... ......... .......... ......... ......... 33

发动机 机油污 染 ........ ......... ......... ......... ......... 33

发动机 机油循 环不正 常 ...... .......... ......... ......... 33

磨损的 部件 ..... .......... ......... .......... .......... ....... 33

发动机 机油压 力高 ........ ........ .......... ......... ......... 34

发动机 机油压 力 - 测试 . ......... .......... ......... ......... 31

发动机 机油消 耗量过 多 - 检查 ......... ......... .......... 32

发动机 外部的 发动机 机油漏 油 ..... ......... .......... 32

发动机 机油漏 进气缸 的燃烧 区域 .. ......... ......... . 32

发动机 机油温 度升高 - 检 查 .. .......... ......... .......... 33

发动机 气缸的 检查 ....... ......... .......... ......... ......... 17

发动机 调速-调速 ......... ......... .......... ......... ......... 16

口

后冷器 ....... ......... .......... ......... .......... .......... ..... ... 7

喷油器 机构 ........ .......... ......... .......... .......... ......... 6

喷油器 调整 ........ .......... ......... .......... .......... ....... 17

调整喷 油器 ..... .......... ......... .......... .......... ....... 17

测试和 设置喷 油器 .... ......... .......... ......... ......... 20

木

概述(冷却 系统)...................................................... 35

机油冷 却器压 力测试 ......... ......... .......... ......... 35

概述(润滑 系统)...................................................... 31

向机油 泵充油 并调整 机油压 力 .... .......... .......... 31

概述(燃油 系统)...................................................... 17

气

气门间 隙 - 调整 .. ......... .......... .......... ......... ........ 27

水

水温调 节器 - 测试 ........ .......... .......... ......... ........ 36

活塞、 活塞环 和连杆 .... .......... .......... ........ ......... 10

测试和 调整部 分 . ......... .......... .......... ......... ........ 16

涡轮增 压器 ........ ......... .......... .......... ......... .... 7, 29

压缩机 和压缩 机壳体 的检查 ........ .......... ......... 29

涡轮叶 轮和涡 轮壳体 的检查 ....... .......... .......... 30

润滑系 统 .. .......... ......... .......... .......... ......... ... 9, 31

润滑系 统操作 ..... ......... .......... .......... ......... .......... 9

火

燃料系 统 .. .......... ......... .......... .......... ......... ......... 4

燃料系 统操作 ..... ......... .......... .......... ......... .......... 4

燃油系 统 .. .......... ......... .......... .......... ......... ....... 17

燃油系 统检查 ..... ......... .......... .......... ......... ........ 17

田

电子控 制系统 ..... ......... .......... .......... ......... ........ 16

电气系 统 .. .......... ........ .......... .......... ......... .. 11, 43

电气系 统操作 ..... ......... .......... .......... ......... ........ 11

4016-61 TRG 电子控 制系统 ....... .......... .......... 11

充电系 统部件 . ......... .......... .......... ......... ........ 13

起动系 统部件 . ......... .......... .......... ......... ........ 14

电起动 系统 ........ ......... .......... .......... ......... ........ 43

目

目录 ......... .......... ......... .......... .......... ......... .... ..... 3

目视检 查 . .......... ......... .......... .......... ......... ........ 36

曰

曲轴 .......... ......... .......... ......... .......... .......... .... .. 10

曲轴止 推装置 - 测 量 .... ......... .......... ......... ......... 41

糸

系统运 作部分 ..... ......... .......... .......... ......... .......... 4

缶

缸体 ......... .......... ......... .......... .......... ......... .... ... 37

This document is printed from SPI². Not for RESALE

KCNR9224

45

索 引 部 分

缸体、 缸套和 缸盖 ........ ........ .......... ......... ......... 10

缸盖 .......... ......... .......... ......... .......... .......... .... .. 37

检查和 压力测 试 ........ ......... ......... ......... ......... 38

艸

蓄电池 ....... ......... .......... ......... .......... .......... ..... . 43

走

起动系 统 .. ......... .......... ......... .......... .......... ....... 15

起动电 磁阀 ..... .......... ......... .......... .......... ....... 15

起动马 达 ........ .......... ......... .......... .......... ....... 15

起动马 达保护 . .......... ......... .......... ........ .. ....... 15

車

轴承过 度磨损 - 检 查 .... ......... .......... ......... ......... 32

辵

进排气 系统 ........ .......... ......... .......... .......... ... 6, 25

进气和 排气的 阻力 ........ ........ .......... ......... ......... 25

进气阻 力 ........ .......... ......... .......... .......... ....... 25

进气和 排气系 统 . .......... ......... .......... .......... ......... 6

进气歧 管压力 的测量 .... ......... .......... ......... ......... 26

连杆轴 承 .. ......... .......... ......... .......... .......... ....... 37

酉

配气机 构 .. ......... .......... ......... .......... .......... ......... 7

里

重要安 全信息 ..... .......... ......... .......... .......... ......... 2

風

飞轮壳 - 检 查 ..... .......... ......... .......... .......... ....... 39

飞轮壳 端面跳 动（轴 向偏心 度） .. ......... .......... 39

飞轮壳 镗孔跳 动（径 向偏心 度） .. ......... .......... 40

飞轮 - 检查 ........ .......... ......... .......... .......... ....... 38

飞轮端 面跳动 （轴向 偏心度 ） ..... ......... .......... 38

飞轮镗 孔跳动 （径向 偏心度 ） ..... ......... .......... 39

齒

齿轮总 成（前 ） . .......... ........ .......... ......... ......... 42
