Perkins4012发动机配件
详细描述

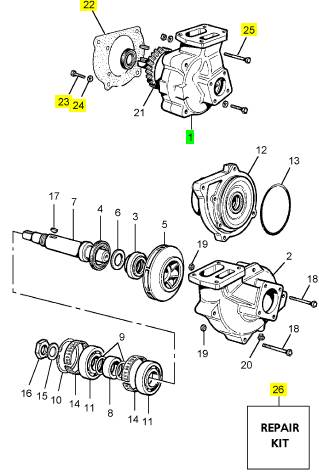

项目 零配件号码 最近的部分号码 描述
1 SE145AY 2 SEV145H 水泵装备
1 SE145AF 2 SEV145H 水泵
22 SEV145A/42 2 SEV145A/42 密合垫 - 水的泵
23 310079 3 310079 螺拴
24 2086/010 7 2086/010 弹簧塾圈
25 310070 4 310070 螺拴
26 SE145BC 2 SEV145H 修理装备 - 水的泵
26 SE145AG 1 SEV145H 修理装备 - 水的泵
项目 零配件号码 最近的部分号码 描述

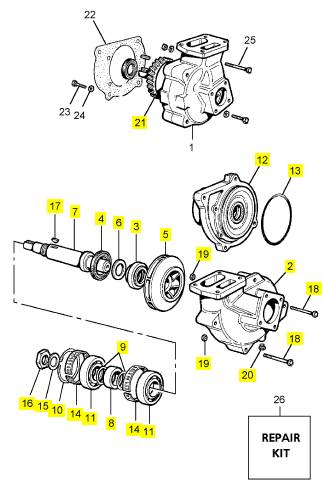

2 SE145C/1 1 SE145C/1 水泵壳
3 SE145B/12 1 SE145B/12 密封 - 水泵
4 554/115 1 554/115 密封 -油
5 SE145F/10 1 检查历史 动叶轮
6 SE145C/39 1 SE145C/39 计数器面
7 SE145F/9 1 SE145F/9 桥
8 374/1227 1 374/1227 间隔器
9 420/123 2 420/123 填隙用木片
10 521/59 1 521/59 CIRCLIP
11 263/7 2 263/7 滚珠桥承
12 SE145E/27 1 检查历史 壳
13 576/128 1 576/128 密封O型圈
14 374/1281 2 374/1281 扣环
15 88/562 1 88/562 垫圈
16 2524/200 1 2524/200 螺帽
17 506/485 1 506/485 键
18 310070 2 310070 螺拴
19 317012 2 317012 螺帽
20 641/26 1 641/26 栓塞
21 SEV116/15 1 SEV116/15 油泵传动机构

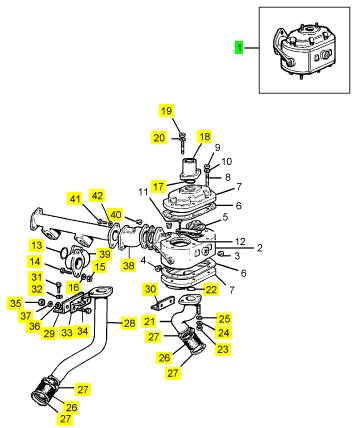

项目 零配件号码 最近的部分号码 描述
1 SE573U 2 SE573U 恒温器组合
1 SE573C 2 SE573C 恒温器组合
13 352381 4 576/205 O 圈
14 312067 2 312067 固定螺钉
15 318012 2 318012 垫圈
16 318210 2 318210 弹簧塾圈
17 576/199 2 576/199 密封 - 水的出口
18 6 SE12C/3 2 6 SE12C/3 水管
19 317012 4 317012 螺帽
20 2086/010 4 2086/010 弹簧塾圈
21 SEV577 1 SEV577 管
22 576/199 2 576/199 密封 - 水的出口
23 317012 4 317012 螺帽
24 318210 4 318210 弹簧塾圈
25 318012 4 318012 垫圈
26 422/6 2 422/6 水管
26 419/351 N 2 422/6 水管
27 525/19 M 4 525/19 M 水管夹
28 SEV577A 1 SEV577A 管
29 SEV573A/9 1 SEV573A/9 托架
30 SEV573B/9 1 SEV573B/9 托架
31 312076 4 312076 固定螺钉
32 318211 4 318211 弹簧塾圈
33 SEV573/9 2 SEV573/9 托架
34 310059 4 310059 螺拴
35 317012 4 317012 螺帽
36 318210 4 318210 弹簧塾圈
37 318012 4 318012 垫圈
38 SEV14AA/4 1 SEV14AA/4 水管
38 SEV14C/4 1 SEV14AA/4 水管
39 SEV14AB/4 1 SEV14AB/4 水管
39 SEV14B/4 1 SEV14AB/4 水管
40 012503 4 335/8 栓塞
41 312066 6 312066 固定螺钉
42 2086/010 6 2086/010 弹簧塾圈
43 012652 4 012652 垫圈
项目 零配件号码 最近的部分号码 描述
2 SE573M/2 1 SE573M/2 恒温器体
5 SE573/1 2 SE573/1 恒温器
6 SE573C/3 2 SE573C/3 密合垫 - 恒温器的 HSG
7 SE573N/2 2 SE573N/2 盖
8 316480 12 316480 图钉
9 317012 12 317012 螺帽
10 2086/010 12 2086/010 弹簧塾圈
11 30/810 2 30/810 螺拴
12 88/575 2 88/575 垫圈
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
511/6 1 511/6 WASHER
2 SE573F/2 1 SE573F/2 THERMOSTAT BODY
5 SE573/1 2 SE573/1 THERMOSTAT
6 SE573C/3 2 SE573C/3 GASKET - THERMOSTAT HSG
7 SE573B/2 2 SE573B/2 COVER
8 316480 12 316480 STUD
9 317012 12 317012 NUT
10 2086/010 12 2086/010 SPRING WASHER
11 316480 2 316480 STUD
12 30/810 2 30/810 BOLT
13 88/575 2 88/575 WASHER
14 316481 2 316481 STUD
15 641/26 2 641/26 PLUG
16 641/27 4 641/27 PLUG
项目 零配件号码 最近的部分号码 描述

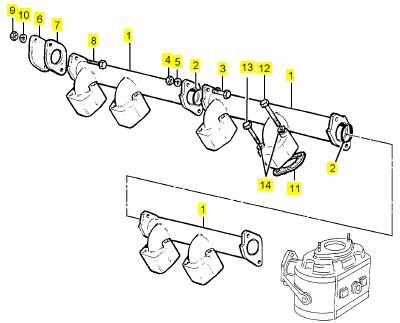

1 SEV14AC/4 6 SEV14AC/4 轨条
1 SEV14A/4 6 SEV14AC/4 轨条
2 352381 5 576/205 O 圈
3 312066 12 312066 固定螺钉
4 317012 12 317012 螺帽
5 2086/010 12 2086/010 弹簧塾圈
6 418/180 2 418/180 凸缘
7 278/382 2 278/382 切片密合垫的板
8 312066 4 312066 固定螺钉
9 317012 4 317012 螺帽
10 318210 4 318210 弹簧塾圈
11 278/399 12 278/399 密合垫
12 310067 12 310067 螺拴
13 310064 12 310064 螺拴
14 2086/010 24 2086/010 弹簧塾圈
项目 零配件号码 最近的部分号码 描述
1 702/186 1 702/186 交流发电机
1 702/184 1 702/186 交流发电机
(1) 半径/702/186 1 半径/702/186 交流发电机
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
546/40 1 546/40 KEY
836/8 1 836/8 RESISTOR
Y94/00045 1 702/186 BRUSH KIT
项目 零配件号码 最近的部分号码 描述

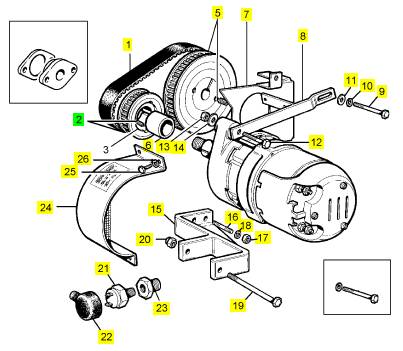

1 541/398 1 541/398 正时齿轮带
2 SE103C 1 SE103C 交流发电机滑车
4 554/117 1 554/117 密封O型圈
5 SEV103 1 SEV103 轮毂
6 374/1280 1 374/1280 桥环
7 SEV323D/3 1 检查历史 守卫
8 664/1544 1 664/1544 连杆
9 310071 1 310071 螺拴
10 318210 1 318210 弹簧塾圈
11 318012 1 318012 垫圈
12 UFB106/14 S 1 UFB106/14 S 螺拴
13 N633P/3 1 N633P/3 螺帽
14 85/3 1 85/3 弹簧塾圈
15 664/1482 1 664/1482 托架
16 316478 2 316478 图钉
17 317012 2 317012 螺帽
18 318210 2 318210 弹簧塾圈
19 UFB107/36 S 1 UFB107/36 S 螺拴
20 N633P/4 1 N633P/4 UNF 螺帽
21 782/96 1 检查历史 压力开关
22 471/28 1 471/28 绑腿
23 535/79 1 535/79 承接器
24 SEV323S/3 1 检查历史 守卫
24 SEV323F/3 1 SEV323F/3 守卫
25 312037 3 312037 固定螺钉
26 318208 3 318208 弹簧塾圈
项目 零配件号码 最近的部分号码 描述
1 SE652Q 2 SE652Q 涡轮增压器
(1) 半径/SE652Q 2 半径/SE652Q 涡轮增压器 -交换
2 283/112 2 283/112 密合垫 -涡轮增压器
3 314082 8 314082 CAPSCREW
4 2550/010 8 2550/010 螺帽
5 SE652/5 2 SE652/5 填函盖
6 576/148 4 检查历史 密封O型圈
7 525/51 2 525/51 砂箱夹
90 Y92/00022 1 Y92/00022 修补装备 -涡轮增压器
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
8 CV3017 1 CV3017 LOCKNUT

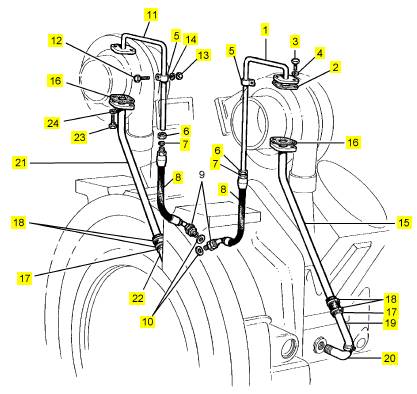

项目 零配件号码 最近的部分号码 描述
1 SEV120C/48 1 SEV120C/48 油管
2 278/383 2 T400225 密合垫
3 312063 4 312063 固定螺钉
4 85/3 4 85/3 弹簧塾圈
5 458/299 2 551/795 夹
6 784/38 2 784/38 螺帽
7 785/38 2 785/38 橄榄
8 789/584 2 789/584 油管
10 012653 2 012653 垫圈
11 SEV120D/48 1 SEV120D/48 油管
12 312062 2 312062 固定螺钉
13 317012 2 317012 螺帽
14 318210 2 318210 弹簧塾圈
15 SEV120G/49 1 SEV120G/49 管
16 278/384 2 278/384 密合垫
17 417/54 2 417/54 水管
18 525/43 4 525/43 水管夹
19 SEV120U/49 1 SEV120U/49 油管
20 590 S/328 2 590 S/328 肘管
21 SEV120H/49 1 SEV120H/49 管
22 SEV120J/49 1 SEV120J/49 油管
23 312063 4 312063 固定螺钉
24 85/3 4 85/3 弹簧塾圈
项目 零配件号码 最近的部分号码 描述
1 SEV651A/4 1 SEV651A/4 管 -空气
1 SEV651B/4 1 SEV651B/4 管
3 343/162 1 343/162 栓塞
4 458/324 4 458/324 支撑托架
4 458/279 4 458/279 带
5 819/489 6 819/489 砂箱夹
6 SEV651AJ/6 3 SEV651AJ/6 托架
7 SEV651AK/6 3 SEV651AK/6 托架
8 SEV651/6 1 SEV651/6 托架
8 SEV651A/6 1 SEV651A/6 托架
10 374/1333 4 374/1333 距离块
11 316482 2 316482 图钉
12 317012 2 317012 螺帽
13 318210 2 318210 弹簧塾圈
14 SEV651BL/4 2 SEV651BL/4 气管
15 331/284 2 331/284 密合垫 - 气管
16 312062 8 312062 固定螺钉
17 318210 6 318210 弹簧塾圈
18 331/284 2 331/284 密合垫 - 气管
19 312063 8 312063 固定螺钉
20 318210 12 318210 弹簧塾圈
21 310063 4 310063 螺拴
项目 零配件号码 最近的部分号码 描述

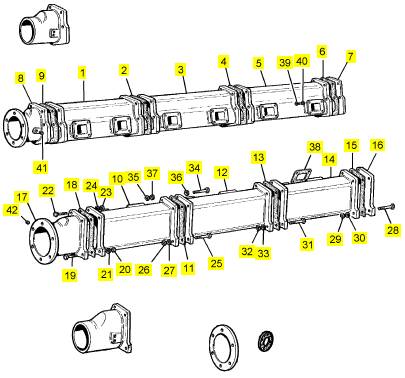

1 SEV34/1 1 SEV34/1 进气岐管
2 283/119 1 283/119 密合垫 - IND 的岐管
2 283/109 1 283/119 密合垫 - IND 的岐管
3 SEV34/1 1 SEV34/1 进气岐管
4 283/119 1 283/119 密合垫 - IND 的岐管
4 283/109 1 283/119 密合垫 - IND 的岐管
5 SEV34/1 1 SEV34/1 进气岐管
6 283/119 1 283/119 密合垫 - IND 的岐管
6 283/109 1 283/119 密合垫 - IND 的岐管
7 SE34B/30 1 SEV34L/30 盖
8 SEV651C/4 1 SEV651C/4 管 -空气
9 283/119 1 283/119 密合垫 - IND 的岐管
9 283/109 1 283/119 密合垫 - IND 的岐管
10 SEV34/1 1 SEV34/1 进气岐管
11 283/119 1 283/119 密合垫 - IND 的岐管
11 283/109 1 283/119 密合垫 - IND 的岐管
12 SEV34/1 1 SEV34/1 进气岐管
13 283/119 1 283/119 密合垫 - IND 的岐管
13 283/109 1 283/119 密合垫 - IND 的岐管
14 SEV34/1 1 SEV34/1 进气岐管
15 283/119 1 283/119 密合垫 - IND 的岐管
15 283/109 1 283/119 密合垫 - IND 的岐管
16 SE34B/30 1 SEV34L/30 盖
17 SEV651D/4 1 SEV651D/4 管 -空气
18 283/119 1 283/119 密合垫 - IND 的岐管
18 283/109 1 283/119 密合垫 - IND 的岐管
19 310067 10 310067 螺拴
20 317012 10 317012 螺帽
21 2086/010 10 2086/010 弹簧塾圈
22 310064 11 310064 螺拴
23 317012 11 317012 螺帽
24 2086/010 11 2086/010 弹簧塾圈
25 310065 4 310065 螺拴
26 317012 4 317012 螺帽
27 2086/010 4 2086/010 弹簧塾圈
28 310063 4 310063 螺拴
29 317012 4 317012 螺帽
30 2086/010 4 2086/010 弹簧塾圈
31 312068 4 312068 固定螺钉
32 317012 4 317012 螺帽
33 2086/010 4 2086/010 弹簧塾圈
34 310063 7 310063 螺拴
35 317012 7 317012 螺帽
36 2086/010 7 2086/010 弹簧塾圈
37 318210 7 318210 弹簧塾圈
38 282/295 12 282/295 密合垫 - IND 的岐管
39 310059 48 310059 螺拴
40 2086/010 48 2086/010 弹簧塾圈
41 343/162 2 343/162 栓塞
42 641/23 1 641/23 栓塞
项目 零配件号码 最近的部分号码 描述

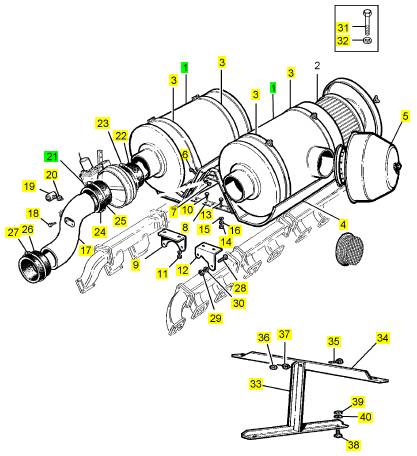

1 SEV551B 2 SEV551B 空气过滤器组合
3 SE551H/12 4 SE551H/12 带
4 12 SE661AG 1 12 SE661AG HEATSHIELD
5 S551/1 2 S551/1 PRE 提砂钓
6 312067 4 312067 固定螺钉
7 317412 4 317412 螺帽
7 317012 4 317012 螺帽
7 318210 4 318210 弹簧塾圈
8 16 SE551/9 2 16 SE551/9 托架
9 12 SE661N/1 2 12 SE661N/1 托架
10 312063 8 312063 固定螺钉
11 317412 8 317412 螺帽
11 317012 8 317012 螺帽
11 318210 8 318210 弹簧塾圈
12 12 SE661N/1 2 12 SE661N/1 托架
13 312062 6 312062 固定螺钉
14 317012 6 317012 螺帽
15 318012 8 318012 垫圈
16 318210 6 318210 弹簧塾圈
17 SEV34A/12 2 SEV34A/12 管 -空气
18 335/8 2 335/8 栓塞
19 SE551A/13 2 SE551A/13 指压计
20 271/459 2 271/459 承接器
21 SE423A 2 SE423A 阀
22 419/600 2 419/600 水管
23 525/62 4 525/62 水管夹
24 419/600 2 419/600 水管
25 525/62 4 525/62 水管夹
26 419/485 2 419/485 水管
27 525/40 4 525/40 水管夹
28 312064 8 312064 固定螺钉
29 2550/010 8 2550/010 螺帽
30 318210 8 318210 弹簧塾圈
31 314082 8 314082 CAPSCREW
32 OD27366 8 88/589 垫圈
33 12 SE551J/9 1 12 SE551J/9 托架
34 12 SE551H/9 1 12 SE551H/9 托架
35 312063 1 312063 固定螺钉
36 317012 1 317012 螺帽
37 318210 1 318210 弹簧塾圈
38 314082 2 314082 CAPSCREW
39 317012 2 317012 螺帽
40 318210 2 318210 弹簧塾圈
项目 零配件号码 最近的部分号码 描述

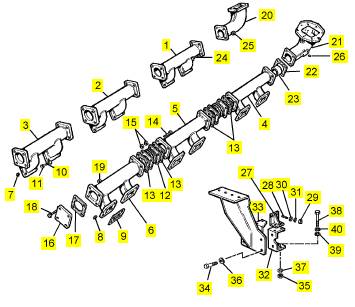

1 SEV15BB 1 SEV15BB 排出岐管
2 SEV15AV 1 SEV15AV 排出岐管
3 SEV15AV 1 SEV15AV 排出岐管
4 SEV15BA 1 SEV15BA 排出岐管
5 SEV15AU 1 SEV15AU 排出岐管
6 SEV15AU 1 SEV15AU 排出岐管
7 641/24 6 641/24 栓塞
8 641/24 6 641/24 栓塞
9 282/296 12 282/296 密合垫 - 排出岐管
10 2110/050 48 2110/050 螺旋
11 374/1277 48 374/1277 距离块
12 SE15W/7 4 SE15AF/7 手风箱
13 341/184 8 341/184 密合垫 - 排出岐管
14 2110/050 32 2110/050 螺旋
15 2550/010 32 2550/010 螺帽
16 504/755 2 504/755 盖
17 341/184 2 341/184 密合垫 - 排出岐管
18 2110/050 8 2110/050 螺旋
19 2550/010 8 2550/010 螺帽
20 SEV15BE 1 SEV15BE 肘管
21 SEV15BF 1 SEV15BF 肘管
22 341/189 2 341/189 密合垫 -排气
23 SE15R/7 2 SE15R/7 填函盖
24 2810/060 8 2810/060 螺拴
, , 25 2550/010 8 2550/010 螺帽
26 641/2 2 641/2 栓塞
27 SEV15L/6 2 SEV15L/6 托架
28 316480 4 316480 图钉
29 2076/3 4 2076/3 螺帽
30 318012 4 318012 垫圈
31 318210 4 318210 弹簧塾圈
32 SEV15Y/6 1 SEV15Y/6 托架
33 SEV15Z/6 1 SEV15Z/6 托架
34 312068 4 312068 固定螺钉
35 2076/3 4 2076/3 螺帽
36 318012 4 318012 垫圈
37 318210 4 318210 弹簧塾圈
38 312101 4 312101 螺旋
39 318015 4 318015 垫圈
40 318213 4 318213 弹簧塾圈

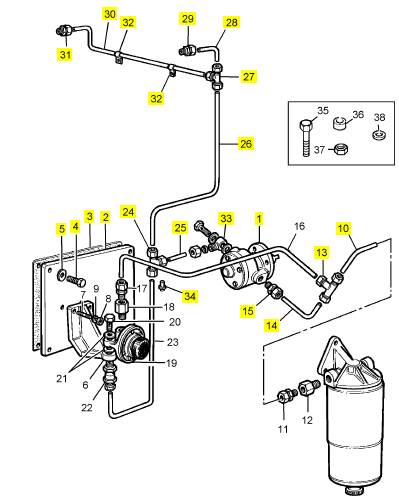

项目 零配件号码 最近的部分号码 描述
1 1 扬升泵
2 SEV50A/30 1 SEV50A/30 门
3 282/299 1 282/299 密合垫
4 312063 4 312063 固定螺钉
5 318210 4 318210 弹簧塾圈
10 SEV427CM 1 SEV427CM 管 -燃料
13 669/8 1 599/37 TEEPIECE
14 SEV427D 1 SEV427D 管
15 599/58 1 599/58 管套节
24 669/8 1 599/37 TEEPIECE
25 SEV427G 1 SEV427G 管
26 SEV427BD 1 SEV427BD 管
27 669/8 1 599/37 TEEPIECE
28 SEV427A 1 SEV427A 管
29 599/58 1 599/58 管套节
30 SEV427B 1 SEV427B 管
31 599/58 1 599/58 管套节
32 551/718 2 551/718 夹
33 445/146 1 445/146 班卓琴装配
34 599/171 2 599/171 栓塞
项目 零配件号码 最近的部分号码 描述

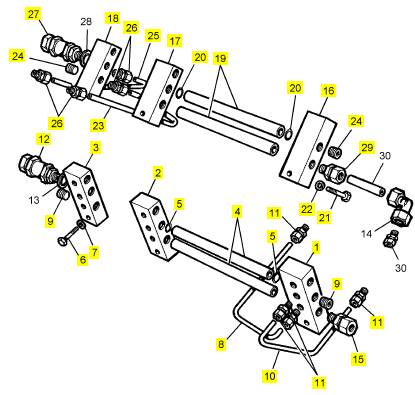

1 SE142E/6 1 SE142E/6 台
2 SE142C/6 4 SE142C/6 台
3 SE142D/6 1 SE142D/6 台
4 347/543 10 347/543 油管
5 576/145 20 576/145 密封O型圈
6 312067 6 312067 固定螺钉
7 2086/010 6 2086/010 弹簧塾圈
8 SE427K 6 SE427K 管
9 641/27 2 641/27 栓塞
10 SE446C 6 SE446C 管
11 744/3 24 检查历史 管套节
12 860/334 1 860/334 非回路阀
15 599/93 1 599/93 承接器
16 SE142E/6 1 SE142E/6 台
17 SE142C/6 4 SE142C/6 台
18 SE142D/6 1 SE142D/6 台
19 347/543 10 347/543 油管
20 576/145 20 576/145 密封O型圈
21 312067 6 312067 固定螺钉
22 2086/010 6 2086/010 弹簧塾圈
23 SE427K 6 SE427K 管
24 641/27 2 641/27 栓塞
25 SE446C 6 SE446C 管
26 744/3 24 检查历史 管套节
27 860/334 1 860/334 非回路阀
29 599/93 1 599/93 承接器

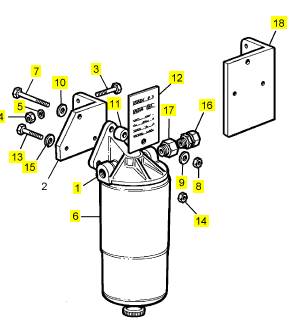

项目 零配件号码 最近的部分号码 描述
1 SE429B/1 1 SE429B/1 燃料过滤器座子
3 312065 2 312065 固定螺钉
4 317012 2 317012 螺帽
5 2086/010 2 2086/010 弹簧塾圈
6 SE429B/4 1 SE429B/4 燃料过滤器
7 310063 1 310063 螺拴
8 317012 1 317012 螺帽
9 2086/010 1 2086/010 弹簧塾圈
10 318012 1 318012 垫圈
11 374/1277 1 374/1277 距离块
12 SE49E 1 SE49E 名牌
13 312065 2 312065 固定螺钉
14 317012 2 317012 螺帽
15 2086/010 2 2086/010 弹簧塾圈
16 669/7 1 669/7 管套节
17 535/373 1 535/373 承接器
18 SE429M/22 1 SE429M/22 托架
项目 零配件号码 最近的部分号码 描述
1 782/52 2 检查历史 开关
2 271/457 2 271/457 承接器
3 789/586 2 789/586 管
5 551/144 2 551/144 管夹
6 271/458 2 271/458 承接器
项目 零配件号码 最近的部分号码 描述
1 589/91 2 589/91 电磁线圈
2 SEV589A/1 2 SEV589A/1 托架
3 310040 4 310040 螺拴
4 317011 4 317011 公制的螺帽
5 318011 4 318011 垫圈
6 318209 4 318209 弹簧塾圈
7 314079 2 314079 CAPSCREW
8 374/1345 2 374/1345 滚子
9 471/61 2 471/61 盖
10 312050 8 2314 C044 固定螺钉
11 317011 8 317011 公制的螺帽
12 318011 8 318011 垫圈
13 318209 8 318209 弹簧塾圈
14 317012 2 317012 螺帽
项目 零配件号码 最近的部分号码 描述
1 838/14 1 838/14
2 655/42 1 检查历史 开关
项目 零配件号码 最近的部分号码 描述
1 331/267 2 331/284 密合垫 - 气管
2 SEV651/4 2 SEV651/4 管 -空气
3 312066 12 312066 固定螺钉
4 317012 12 317012 螺帽
5 2086/010 12 2086/010 弹簧塾圈
6 331/267 2 331/284 密合垫 - 气管
7 SEV651/4 2 SEV651/4 管 -空气
8 312066 12 312066 固定螺钉
9 317012 12 317012 螺帽
10 2086/010 12 2086/010 弹簧塾圈
11 419/603 2 419/603 水管
12 525/27 M 8 525/27 M 水管夹
13 819/483 4 819/483 砂箱夹
14 458/298 4 458/298 带
15 318209 8 318209 弹簧塾圈
16 SE12B/3 2 SE12Z/3 水管
17 541/422 5 541/422 带
18 525/27 M 8 525/27 M 水管夹
19 819/483 4 819/483 砂箱夹
20 12 SE14K/2 2 12 SE14K/2 管
21 458/298 4 458/298 带
22 318209 8 318209 弹簧塾圈
23 341/181 2 341/181 密合垫 - 水的连接
24 312064 8 312064 固定螺钉
25 2086/010 8 2086/010 弹簧塾圈
26 641/16 2 641/16 栓塞
27 331/267 2 331/284 密合垫 - 气管
28 763/328 2 763/333 手风箱
29 312066 12 312066 固定螺钉
30 317012 12 317012 螺帽
31 2086/010 12 2086/010 弹簧塾圈
32 419/603 2 419/603 水管
33 12 SE323/11 1 12 SE323/11 风扇驾驶滑车
34 644/10 1 644/10 衬套
35 12 SE323R/3 1 12 SE323R/3 风扇守卫
35 12 SE323C/3 1 12 SE323R/3 守卫
36 343/162 8 343/162 栓塞
37 331/267 2 331/284 密合垫 - 气管
38 312066 12 312066 固定螺钉
39 317012 12 317012 螺帽
40 2086/010 12 2086/010 弹簧塾圈
项目 零配件号码 最近的部分号码 描述
1 1 散热器
2 419/603 2 419/603 水管
3 458/298 4 458/298 带
4 819/483 4 819/483 砂箱夹
5 318209 8 318209 弹簧塾圈
6 525/27 M 8 525/27 M 水管夹
7 12 SE12G/3 2 12 SE12G/3 管
8 525/27 M 8 525/27 M 水管夹
9 419/603 2 419/603 水管
10 458/298 4 458/298 带
11 819/483 4 819/483 砂箱夹
12 318209 8 318209 弹簧塾圈
13 SE12C/3 2 SE12AA/3 管
14 819/483 2 819/483 砂箱夹
15 419/603 2 419/603 水管
16 525/27 M 8 525/27 M 水管夹
18 458/286 4 458/286 带
19 458/297 4 458/297 带
20 312062 4 312062 固定螺钉
21 317012 4 317012 螺帽
22 318210 4 318210 弹簧塾圈
23 318209 8 318209 弹簧塾圈
24 331/284 2 331/284 密合垫 - 气管
25 SEV651/4 2 SEV651/4 管 -空气
26 312066 12 312066 固定螺钉
27 317012 12 317012 螺帽
28 2086/010 12 2086/010 弹簧塾圈
29 331/284 2 331/284 密合垫 - 气管
30 312066 12 312066 固定螺钉
31 317012 12 317012 螺帽
32 2086/010 12 2086/010 弹簧塾圈
33 SEV651E/4 2 SEV651E/4 管
34 331/284 2 331/284 密合垫 - 气管
35 763/328 2 763/333 手风箱
36 312066 24 312066 固定螺钉
37 317012 24 317012 螺帽
38 2086/010 24 2086/010 弹簧塾圈
39 331/284 2 331/284 密合垫 - 气管
40 SEV651/4 2 SEV651/4 管 -空气
41 331/284 2 331/284 密合垫 - 气管
42 312066 12 312066 固定螺钉
43 317012 12 317012 螺帽
44 2086/010 12 2086/010 弹簧塾圈
45 SEV651E/6 4 SEV651E/6 托架
46 312062 4 312062 固定螺钉
47 317012 4 317012 螺帽
48 318012 4 318012 垫圈
49 318210 4 318210 弹簧塾圈
50 312067 4 312067 固定螺钉
51 664/1489 1 664/1489 托架
51 664/1490 1 664/1490 托架
52 819/482 4 819/482 砂箱夹
53 318209 8 318209 弹簧塾圈
54 318011 8 318011 垫圈
55 551/675 4 551/675 砂箱夹
56 312064 8 312064 固定螺钉
57 317012 4 317012 螺帽
58 318012 4 318012 垫圈
59 318210 4 318210 弹簧塾圈
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
43 580/217 1 580/217 SHAFT
44 506/471 1 506/471 KEY
45 644/10 1 644/10 BUSH
46 12SE92A/28 1 12SE92A/28 CRANKSHAFT PULLEY
47 2116/060 8 2116/060 BOLT
目 录
拆 解和 组 装部 分
燃油注 油泵 - 拆卸 和安装 (早期型 号) ..................... 4
燃油注 油泵 - 拆卸 和安装 (晚型) ............................. 5
燃油滤 清器底 座 - 拆卸和 安装 ........ ......... .......... .. 6
输油泵 - 拆 卸和安 装 (输油 泵) ................................ 7
燃油歧 管（油 轨）- 拆卸和安 装 ...... ......... .......... .. 8
调速器 - 拆 卸 (电子 控制单 元) .............................. 10
调速器 - 安 装 (电子 控制单 元) .............................. 10
调速器 执行器 - 拆 卸和安 装 ... ......... ......... .......... 11
喷油控 制连杆 - 拆 卸 .... ......... .......... ......... ......... 13
喷油控 制连杆 - 安 装 .... ......... .......... ......... ......... 15
燃油喷 油泵 - 拆卸 ....... ......... .......... ......... ......... 17
喷油器 - 拆 解 ..... .......... ......... .......... .......... ....... 18
喷油器 - 组 装 ..... .......... ......... .......... .......... ....... 20
燃油喷 油泵 - 安装 ....... ......... .......... ......... ......... 22
喷油器 套筒 - 拆卸 ....... ......... .......... ......... ......... 23
喷油器 套筒 - 安装 ....... ......... .......... ......... ......... 24
空气滤 清器 – 拆卸和 安装 ..... .......... ......... ......... 26
涡轮增 压器 - 拆卸 ....... ......... .......... ......... ......... 28
涡轮增 压器 - 安装 ....... ......... .......... ......... ......... 28
空气切 断装置 - 拆 卸 .... ......... .......... ......... ......... 31
空气切 断装置 - 安 装 .... ......... .......... ......... ......... 31
空气管 路 - 拆卸和 安装 (TAG 发 动机空 气管路 ) ... 33
排气歧 管 - 拆卸和 安装 ......... .......... ......... ......... 34
排气弯 头 - 拆卸和 安装 ......... .......... ......... ......... 37
进气歧 管 - 拆卸 . .......... ........ .......... ......... ......... 38
进气歧 管 - 安装 . .......... ........ .......... ......... ......... 39
进气门 和排气 门 - 拆卸和 安装 ........ ......... .......... 41
进气门 和排气 门导管 - 拆 卸和安 装 .. ......... .......... 43
发动机 机油滤 清器底 座 - 拆卸 ........ ......... .......... 44
发动机 机油滤 清器底 座 - 拆解 ........ ......... .......... 45
发动机 机油滤 清器底 座 - 组装 ........ ......... .......... 46
发动机 机油滤 清器底 座 - 安装 ........ ......... .......... 46
发动机 机油冷 却器 - 拆卸 ...... ......... ......... .......... 48
发动机 机油冷 却器 - 解体 ...... ......... ......... .......... 49
发动机 机油冷 却器 - 组装 ...... ......... ......... .......... 50
发动机 机油冷 却器 - 安装 ...... ......... ......... .......... 51
发动机 机油 安全阀 - 拆 卸和安 装 (发 动机机 油压力 调
节 器) ............................................................ ....... 53
发动机 机油安 全阀 - 拆卸 和安装 ..... ......... .......... 55
发动机 机油泵 - 拆 卸 .... ......... .......... ......... ......... 56
发动机 机油泵 - 拆 解 .... ......... .......... ......... ......... 57
发动机 机油泵 - 组 装 .... ......... .......... ......... ......... 58
发动机 机油泵 - 安 装 .... ......... .......... ......... ......... 59
水泵 - 拆卸 ........ .......... ......... .......... .......... ....... 61
水泵 - 拆解 ........ .......... ......... .......... .......... ....... 61
水泵 - 组装 ........ .......... ......... .......... .......... ....... 62
水泵 - 安装 ........ .......... ......... .......... .......... ....... 63
水温调 节器壳 体 - 拆卸和 安装 (节 温器壳 体) ........ 64
后冷器 － 拆除 (TWG 发 动机 增压空 气冷却器 ) .... 66
后冷器 － 安装 (TWG 发 动机 增压空 气冷却器 ) .... 67
发动机 前支承 - 拆 卸和安 装 (背板 ) ....................... 69
飞轮 - 拆卸 ........ .......... ......... .......... .......... ....... 70
飞轮 - 安装 ........ .......... ......... .......... .......... ....... 71
曲轴后 油封 - 拆卸 和安装 ...... .......... ........ .......... 73
飞轮壳 体 - 拆卸和 安装 ......... .......... ......... ......... 74
减振器 和皮带 轮 - 拆卸与 安装 (单 减振器 ) ............ 76
减振器 和皮带 轮 - 拆卸与 安装 (双 减振器 ) ............ 80
曲轴前 油封 - 拆卸 和安装 ...... ......... .......... ......... 83
齿轮总 成(前) - 拆 卸 ..... .......... .......... ......... ........ 84
齿轮总 成(前) - 安 装 ..... .......... .......... ......... ........ 86
壳体 （前） - 拆 卸 (正 时箱) ................................. 88
壳体（ 前） - 安装 (正时箱 ) .................................. 89
曲轴箱 呼吸器 - 拆 卸和安 装 ... ......... .......... ......... 90
气门机 构盖 - 拆卸 与安装 (摇臂箱 盖) ................... 91
气门机 构盖底 座 - 拆卸与 安装 (摇 臂箱) ............... 92
摇臂和 摇臂轴 - 拆卸 .... .......... .......... ......... ........ 94
摇臂 - 拆卸 ........ ......... .......... .......... ......... ........ 95
摇臂 - 组装 ........ ......... .......... .......... ......... ........ 95
摇臂和 摇臂轴 - 安 装 .... .......... ........ .. ........ ......... 97
缸盖- 拆卸 .......... ........ .......... .......... ......... ........ 98
缸盖- 安装 .......... ........ .......... .......... ......... ...... 100
挺杆总 成 - 拆卸 (凸 轮随动 件) ............................ 102
挺杆总 成 - 拆解 (凸 轮随动 件) ............................ 104
挺杆总 成 - 组装 (凸 轮随动 件) ............................ 104
挺杆总 成 - 安装 (凸 轮随动 件) ............................ 105
凸轮轴 - 拆 卸 ..... ......... .......... .......... ......... ...... 107
凸轮轴 - 安 装 ..... ......... .......... .......... ......... ...... 107
凸轮轴 轴承 - 拆卸 ....... .......... .......... ........ ....... 108
凸轮轴 轴承 - 安装 ....... .......... .......... ........ ....... 109
发动机 机油底 壳 - 拆卸 ......... ......... .......... ....... 109
发动机 机油底 壳 - 安装 ......... ......... .......... ....... 111
缸套 - 拆卸 ........ ......... .......... .......... ......... ...... 113
缸套 - 安装 ........ ......... .......... .......... ......... ...... 114
活塞冷 却喷嘴 - 拆 卸和安 装 ... ......... .......... ....... 115
活塞和 连杆 - 拆卸 ....... ......... ......... .......... ....... 117
活塞和 连杆 - 拆解 ....... .......... .......... ......... ...... 118
活塞和 连杆 - 组装 ....... .......... .......... ........ ....... 119
活塞和 连杆 - 安装 ....... .......... .......... ........ ....... 121
曲轴主 轴承 - 拆卸 和安装 ...... ......... .......... ....... 123
曲轴 - 拆卸 ........ ......... .......... .......... ......... ...... 124
曲轴 - 安装 ........ ......... .......... .......... ......... ...... 125
曲轴齿 轮 - 拆卸和 安装 ......... ......... .......... ....... 127
轴承间 隙 – 检 查 . ......... .......... .......... ......... ...... 128
发动机 传感器 - 拆 卸和安 装 (排气 温度) ............. 129
冷却液 温度开 关 - 拆卸和 安装 ....... .......... ........ 130
发动 机油压 开关 - 拆卸 和安装 (交流 发电机 警告指 示
灯 ) ..................................................................... 131
发动机 油压开 关 - 拆卸和 安装 ....... .......... ........ 131
发动机 转速传 感器 - 拆卸 和安装 (超速传 感器) .. 132
发动机 转速传 感器 - 拆卸 和安装 .... .......... ........ 133
增压压 力传感 器 - 拆卸和 组装 ....... .......... ........ 133
V 形皮 带 - 拆 卸和 安装 (风 扇驱动 皮带) .............. 134
交 流发 电机 - 拆 卸和 安装 (蓄 电池 充电 交 流发 电
机 ) ..................................................................... 136
交流发 电机 - 拆卸 和安装 (交流发 电机驱 动) ...... 138
电动马 达 - 拆卸和 安装 ......... ......... .......... ....... 140
索 引 部分
索引 ........ .......... ......... .......... ..........
