湖南英珀威机械有限公司建立了一套完整的沃尔沃柴油机、柴油发电机零配件供应体系,全天候快速响应,纯正的沃尔沃柴油机、柴油发电机配件是您最佳的选择,因为您所得到的是延长沃尔沃柴油机、柴油发电机动力系统寿命的最佳保证。
网页中公布的沃尔沃柴油机、柴油发电机发动机配件号与图片仅为参考,因沃尔沃柴油机、柴油发电机动力系统零配件型号与技术参数太多,没能全部展示,如有配件与维修技术资料方面的需求,请与本司的在线客服沟通与交流,希望我们能够帮您节约更多等待备件时间和维修技术方面的困难。
特别声明：我司只销售沃尔沃柴油机、柴油发电机原厂配件，需付厂或防品件请绕道，谢谢。
瑞典富豪沃尔沃全系列产品型号有：TD520GE,TAD520G,TD610G,TWD610G,TWD610V,TWD630,TD640,TD710G,TWD710G,TWD710V,TD720G,
TAD720G,TD730G,TAD730G,TAD740G,TWD740G,TD1000G,TD1010G,TWD1010G,TD102,TAD1030G,TD121G,
TWD1210V,TWD1211V,TWD1230VE,TAD1230V,TWD1210G,TWD1211G,TAD1230G,TAD1231G,TAD1232G,
TWD1240V,TAD1241G,TAD1241V,TAD1242G,TWD1630VE,TAD1630G,TAD1631VE,TAD1631G,TAD1642G。

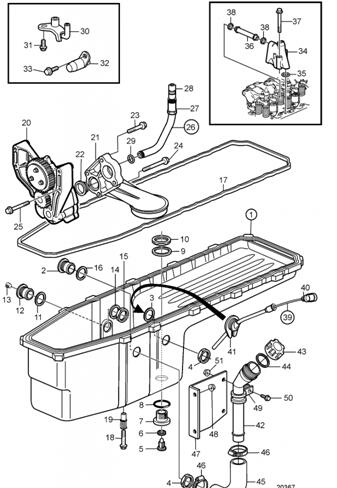

润滑系统配件清单
|
# |
Part no |
Qty |
Description |
|
1 |
3588798 |
1 |
Oil pan |
|
2 |
468940 |
1 |
Hose connection |
|
3 |
468947 |
1 |
Rubber washer |
|
4 |
468948 |
2 |
Hexagon nut |
|
5 |
20571854 |
1 |
Magnetic plug |
|
-20556987 | |||
|
6 |
20579690 |
1 |
Sealing ring |
|
-20556989 | |||
|
7 |
1 |
Retainer | |
|
Included in repair kit 3809423. | |||
|
8 |
949721 |
1 |
O-ring |
|
Included in repair kit 3809423. | |||
|
9 |
1 |
Washer | |
|
Included in repair kit 3809423. | |||
|
10 |
1 |
Hexagon nut | |
|
Included in repair kit 3809423. | |||
|
11 |
949658 |
1 |
O-ring |
|
Included in repair kit 3807335. | |||
|
12 |
3588389 |
1 |
Retainer |
|
Included in repair kit 3807335. | |||
|
13 |
479977 |
1 |
Plug |
|
14 |
20364258 |
1 |
Washer |
|
Included in repair kit 3807335. | |||
|
15 |
3588391 |
1 |
Hexagon nut |
|
Included in repair kit 3807335. | |||
|
16 |
468947 |
1 |
Rubber washer |
|
17 |
20532272 |
1 |
Sealing strip |
|
18 |
20463185 |
14 |
Flange screw |
|
19 |
14 |
Spring sleeve | |
|
20 |
8170261 |
1 |
Oil pump |
|
20 |
1 |
||
|
21 |
8170878 |
1 |
Suction pipe |
|
22 |
465784 |
1 |
Sealing ring |
|
23 |
965180 |
3 |
Flange screw |
|
L=60mm | |||
|
24 |
968842 |
1 |
Flange screw |
|
L=110mm | |||
|
25 |
471734 |
4 |
Flange screw |
|
26 |
20411298 |
1 |
Pressure pipe |
|
27 |
1 |
Nut | |
|
28 |
1 |
Ferrule | |
|
29 |
8170558 |
1 |
Sealing ring |
|
30 |
3155151 |
6 |
Piston cooling jet |
|
31 |
966378 |
6 |
Flange screw |
|
32 |
8170583 |
1 |
Nozzle, transmission |
|
33 |
471586 |
1 |
Screw |
|
34 |
8170702 |
1 |
Spacer |
|
35 |
1636309 |
1 |
Sealing ring |
|
36 |
8193971 |
1 |
Outlet pipe |
|
37 |
3165142 |
2 |
Flange screw |
|
38 |
1677370 |
2 |
Sealing ring |
|
39 |
3807498 |
1 |
Oil dipstick |
|
40 |
925054 |
1 |
O-ring |
|
41 |
3839161 |
1 |
Pipe |
|
42 |
20808092 |
1 |
Oil filler pipe |
|
-8149086 | |||
|
43 |
20807510 |
1 |
Oil filler cap |
|
-3154328 | |||
|
44 |
20365079 |
1 |
Rubber washer |
|
45 |
3831383 |
1 |
Hose |
|
46 |
943476 |
2 |
Hose clamp |
|
47 |
3831384 |
1 |
Bracket |
|
48 |
977938 |
2 |
Flange lock nut |
|
49 |
949997 |
2 |
Clamp |
|
50 |
946440 |
2 |
Flange screw |
|
51 |
945408 |
2 |
Flange nut |
沃尔沃发动机机缸盖、曲轴、连杆、气门、凸轮轴紧固力矩和顺序维修技术资料参数
紧固力矩和顺序拧紧转矩组20
通用拧紧转矩
M6 标准螺栓8.8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10±1,5 Nm
M8 标准螺栓8.8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24±4 Nm
M10 标准螺栓8.8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48±8 Nm
M12 标准螺栓8.8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85±15 Nm
M14 标准螺栓8.8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140±25 Nm
M16 标准螺栓8.8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190±35 Nm
只有按照力矩拧紧的螺栓才能够重新安装。
拧紧转矩和角度／拧紧螺栓的极限
8.8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 不应该重新安装
10.9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 能够重新安装
12.9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 能够重新安装
注意： 重新安装前检查螺栓。应弃用损坏的螺栓，例如下侧有切痕的螺栓。拧紧转矩组21
Nm (kpm) 角度紧固
主轴承440±22 (44.0±2.2)
缸体主轴承板85±7 (8.5±0.7)
主轴承颈240±25 (24.0±2.5)
凸轮轴轴向推力轴承24±3 (2.4±0.3)
正时齿轮壳体32±4 (3.2±0.4)
正时齿轮，参见紧固图第22页
轴承防尘圈法兰螺栓(3 颗) 48±5 (4.8±0.5)
轴承防尘圈内六角螺钉(1 颗) 48±5 (4.8±0.5)
摇轴臂轴轴承支架65±7 (6.5±0.7)
油底壳24±3 (2.4±0.3)
油底壳排泄孔塞80±5 (8.0±0.5)
飞轮257±12 (25.7±1.2)
飞轮壳140±14 (14.0±1.4)
曲轴中央螺栓642±28 (64.2±2.8)
冷却液泵中央螺栓毂： 60±7 (6.0±0.7)
气门室盖20±5 (2.0±0.5)
发动机前支撑，缸体200±20 (20,0±2.0)
减振器35±5 (3.5±0.5) 90±5°
活塞冷却喷嘴螺母24±5 (2.4±0.5)
缸体清洁螺塞(1¾") 60±10 (6.0±1.0)
缸体清洁螺塞(1½") 60±10 (6.0±1.0)
缸盖清洁螺塞(M30) 60±10 (6.0±1.0)
缸体清洁螺塞(¾") 130±10 (13.0±1.0)
缸体按5 步拧紧：
一次紧固50 5.0
二次紧固125 12.5
三次紧固200 20.0
四次紧固90°
五次紧固90°
注意： 参见紧固图
拧紧转矩组22
Nm (kpm) 角度紧固
润滑油泵支架48±5 (4.8±0.5)拧紧转矩组23
Nm (kpm) 角度紧固
喷油正时装置轴向推力轴承28±3 (2.8±0.3)
隔膜泵配对螺栓62.5±5 (6.2±0.5)
泵联接装置配对法兰螺母355±15 (35.5±1.5)
喷油泵固定螺栓48±5 (4.8±0.5)
喷油嘴连接叉臂架螺母55±5 (5.5±0.5)
喷油嘴连接叉臂架双头螺栓65±5 (6.5±0.5)
喷油泵夹紧螺栓114±10 (11.4±1.0)
拧紧转矩组25
Nm (kpm) 角度紧固
排气歧管48±5 (4.8±0.5)
排气压力调节器/涡轮壳体(M8x25) 24±2 (2.4±0.2)
缸盖紧固图
