拆卸安装和检查测量强鹿柴油机摇臂总成方案

拆卸安装和检查测量强鹿柴油机摇臂总成方案

注意： 为便于组装，拆卸摇臂轴时应标记部件的位置。

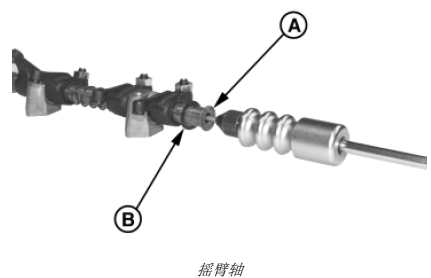

1. 从摇臂轴上拆下端塞(A) 和弓形垫(B)。

2. 拆卸摇臂轴部件，检查是否有磨损或损伤。凡不符合技术规格要求或损坏的零部件应进行更换。

摇臂轴总成－技术规格

46 毫米（1.81 英寸）压缩

高度－弹簧张力 . . . . . . . . . . . . . . . . . 18 － 27 牛顿（4 － 6 磅外力）

弹簧－压缩高度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 在 18 － 27 牛顿（在 4 － 6 磅外力情况下1.81 英寸）情况下是 46毫米

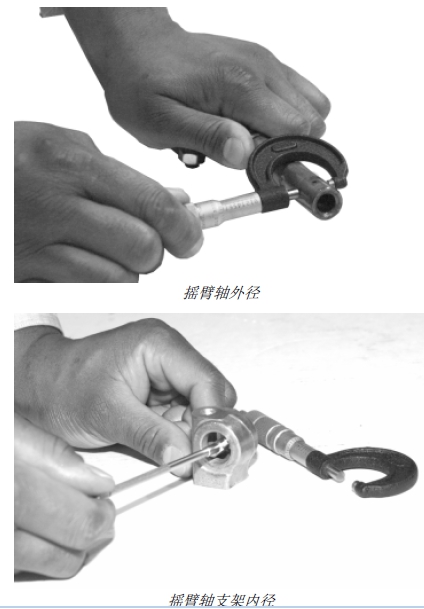

轴－外径 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19.99 － 20.02 毫米（0.787 － 0.788 英寸）

最低磨损限度 . . . . . . . . . . . . . . . . . . . . . . . . 19.94 毫米（0.785 英寸）

摇臂轴支架－最大内径 . . . . . . . . . . . . . . . . 20.17 毫米（0.794 英寸）

轴孔－内径 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20.07 － 20.12 毫米（0.790 － 0.792 英寸）

最低磨损限度 . . . . . . . . . . . . . . . . . . . . . . . . 20.17 毫米（0.794 英寸）

A – 塞子

B – 垫圈

安装摇臂总成

1. 用干净的机油润滑摇臂轴外径、摇臂轴孔和摇臂支架。

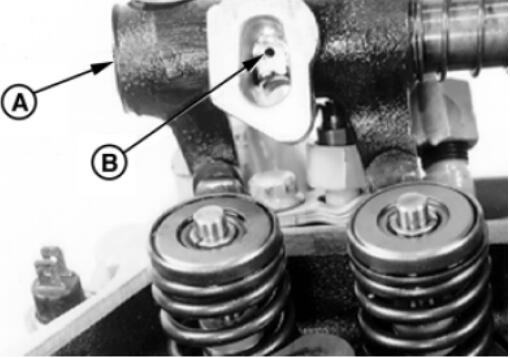

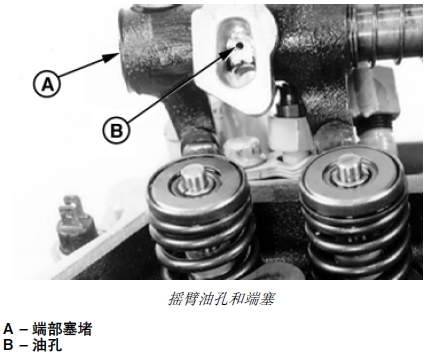

重要提示： 摇臂轴上的油孔(B) 必须朝John Deere约翰迪尔强鹿柴油发动机的飞轮侧。装

2. 按照拆卸时的相同位置，在摇臂轴上安装弹簧、摇臂和摇臂支架。

注意： 安装弓形垫时，凹面要对着端塞。

3. 弓形垫和新端塞(A) 要压紧轴端。
