强鹿柴油发动机汽缸盖

强鹿柴油发动机汽缸盖卸下

某些情况下，需要将John Deere约翰迪尔强鹿柴油发动机从机器上拆下来维修缸盖。请参阅“John Deere约翰迪尔强鹿柴油发动机技术手册”上有关卸除John Deere约翰迪尔强鹿柴油发动机的步骤。

1. 排空John Deere约翰迪尔强鹿柴油发动机机油和冷却液。

2. 拆卸涡轮增压器和进气歧管之间的进气管和进油管。

3. 从涡轮增压器上拆下排气管。

注意： 根据需要，可以在安装排气歧管时从机器上拆卸涡轮增压器。

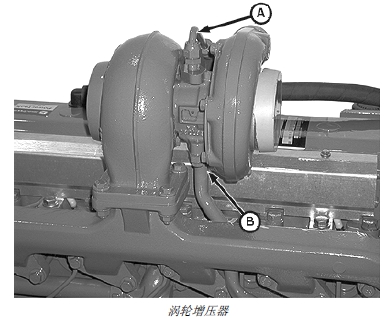

4. 在配有涡轮增压器的John Deere约翰迪尔强鹿柴油发动机上，断开涡轮增压器进油管 (A) 和回油管 (B)。从排气歧管拆下涡轮增压器。（请参阅第 080 章中的“卸下涡轮增压器”部分。）

A – 进油管

B – 排油管

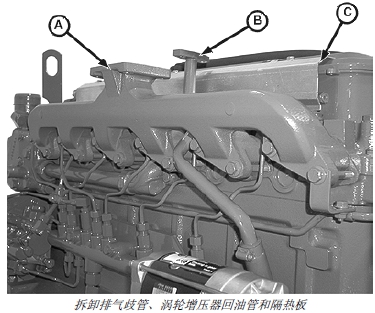

5. 拆下排气歧管 (A)。

6. 拆卸涡轮增压器回油管 (B) 和隔热板， (C)，如果已安装的话。

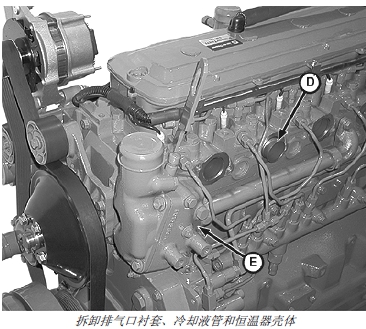

7. 拆下每处排气口的管套(D)。

8. 拆下恒温器壳体 (E)、冷却歧管和侧端口。（参见第070 章“拆卸和安装冷却歧管、恒温器和侧端口（四气门头）。）

A – 排气歧管

B – 涡轮增压器装油管

C – 隔热板

D – 衬套

E – 恒温器箱

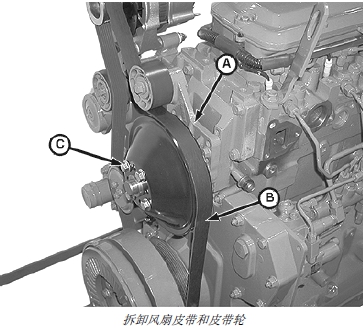

9. 松开风扇皮带轮带帽螺钉 (C)，取下风扇皮带 (B) 和带帽螺钉 (C)。

10. 从John Deere约翰迪尔强鹿柴油发动机拆下支架 (A)。

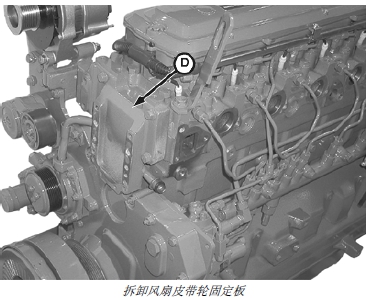

11. 从John Deere约翰迪尔强鹿柴油发动机拆下固定板 (D)。

A – 支架

B – 风扇皮带

C – 带帽螺钉（使用了 4 个）

D – 固定板

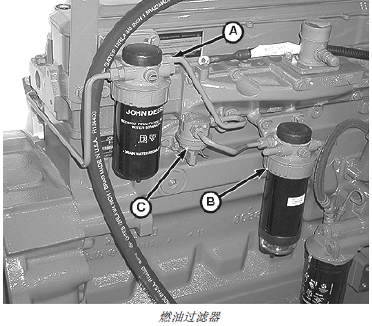

12. 根据需要，拆下燃油过滤器 (A) 和 (B) 和固定架。

13. 拆下供油泵(C)。检查供油泵杆表面的磨损情况。如磨平或有凹坑，应更换供油泵。

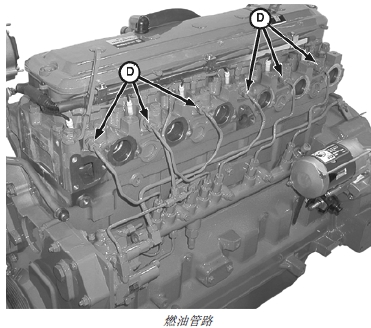

14. 拆卸输油管(D)。

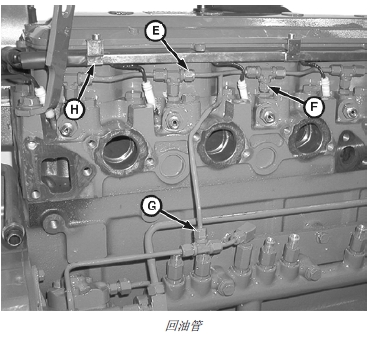

15. 从John Deere约翰迪尔强鹿柴油发动机上连同横梁 (H) 一起拆下预热塞线束。

16. 断开每个三通接头上的装油管螺母 (G) 和三通接头螺母 (F)。

17. 从John Deere约翰迪尔强鹿柴油发动机拆下泄油管总成 (E)。

18. 根据需要，拆下John Deere约翰迪尔强鹿柴油发动机。（请参阅第 100 章中的“拆卸和安装交流发电机”部分。）

A – 最终燃油过滤器

B – 初级燃油过滤器/ 油水分离器

C – 供油泵

D – 燃油输油管

E – 泄油管总成

F – 三通接头螺母

G – 泄油管螺母

H – 预热塞线束架

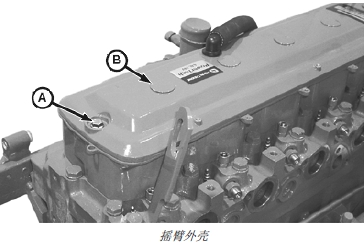

19. 从摇臂罩盖上拆卸扣塞(B)。

20. 拧下带有 O 形环 (A) 的带帽螺钉和摇臂罩盖。

A – 带有 O 形环的带帽螺钉

B – 扣形塞

21. 拆卸所有喷油嘴的两个螺钉(B) 和螺母(A)。拆下喷油嘴线束。

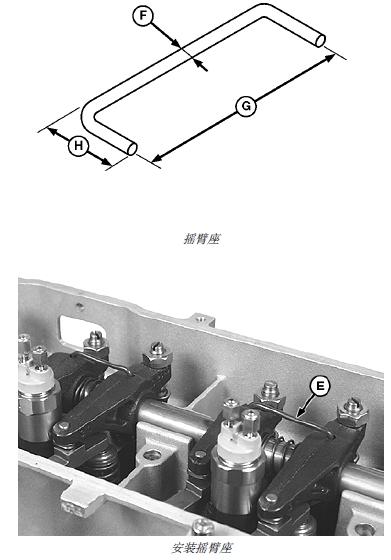

注意： 拆卸摇臂总成前，松开所有摇臂的调节螺钉。为有助于拆卸摇臂轴总成，要使用摇臂座 (E)，如图所示。

22. 拆卸轴端卡子(D)、卡子(C) 和摇臂轴总成。

A – 螺母

B – 带帽螺钉（使用了 2 个）

C – 卡箍

D – 端部卡箍

E – 摇臂座

F – 直径 3 毫米（0.12 英寸）

G – 宽度 50 毫米（1.97 英寸）

H – 焊脚长度 15 毫米（0.59 英寸）

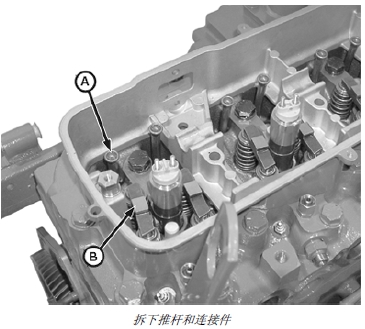

23. 拆下所有推杆(A) 并做标记，以便重新安装时可装回原来的位置。清洁并检查推杆。

24. 拆下所有连接件(B) 并做标记，以便重新安装时可装回原来的位置。

A – 推杆

B – 连接件

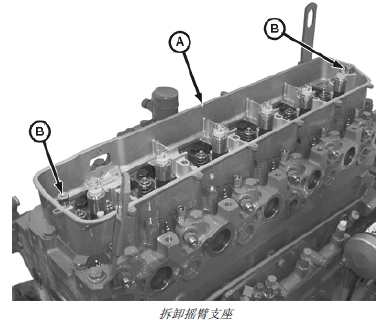

25. 拆下螺钉(B) 和摇臂支座(A)。

A – 摇臂支座

B – 螺钉

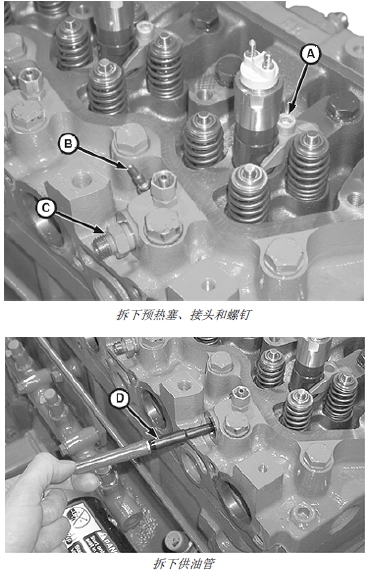

26. 拆卸每个气缸上的预热塞(B)、接头(C) 和螺钉(A)。

27. 用一块磁铁吸出供油管(D)。

注意： 喷油嘴前端铜密封仍在缸盖中。从缸盖拆下密封。新式John Deere约翰迪尔强鹿柴油发动机有更长的卡箍，这在拆卸时确保JDG1652 拆卸工具正确座在喷油嘴内。

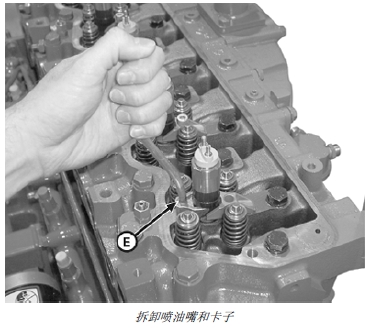

28. 用 JDG1652 喷油嘴拆卸工具 (E) 拆下带卡箍的喷油嘴。

A – 螺钉

B – 预热塞

C – 接头

D – 供油管

E – JDG1652 喷油嘴拆卸工具

29. 如果缸垫失效，拆卸前应检查并记录每个缸盖螺钉的扭矩。

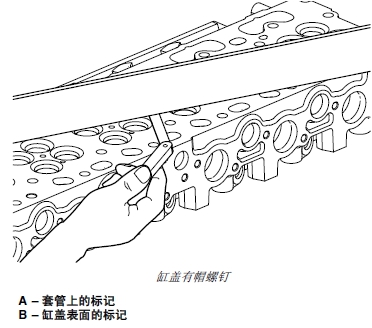

检查缸盖螺钉的扭矩：

a. 在套管(A) 和缸盖表面(B) 做参考标记（对齐）。

b. 至少拧松螺钉 1/2 圈。

c. 然后，（用扭矩扳手）再次拧紧带帽螺钉，直到与参考标记对齐。记录扭矩。

30. 拆卸所有缸盖带帽螺钉。

重要提示： 松开缸垫密封时，不得用螺丝刀或撬杠插入缸体和缸盖之间。螺丝刀和撬杠会损伤缸体和缸盖表面。

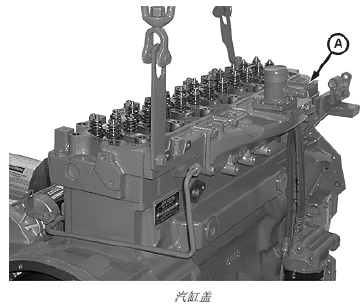

31. 用 JDG23 John Deere约翰迪尔强鹿柴油发动机吊索、或重型链条和绞车从缸体吊起缸盖 (A)。如果缸盖与缸体粘在一起，可用软锤轻敲缸盖。

A – 汽缸盖

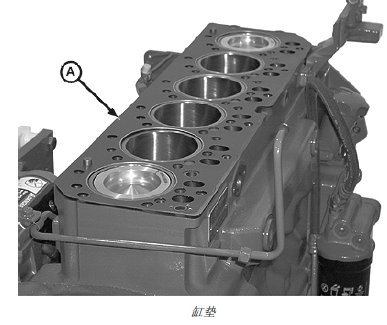

32. 拆卸缸盖垫圈 (A)。检查是否有机油、冷却液或燃烧室泄漏的情况。同时，检查使用的缸垫是否合适。

注意： 除非用螺钉和较大的平垫圈压紧缸套，否则拆卸缸盖后不要旋转曲轴。（参见该章后面“检查缸套凸起（高于缸体高度）四气门头”部分。）

A – 缸垫
