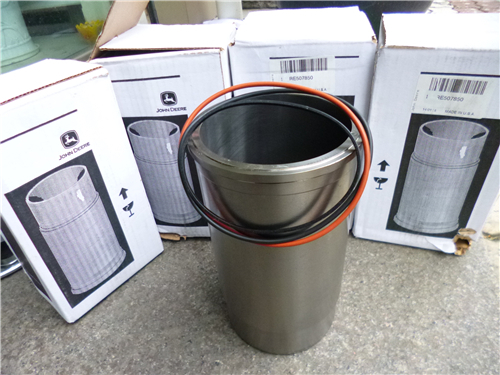

约翰迪尔强鹿柴油发动机汽缸套

拆卸John Deere约翰迪尔强鹿柴油发动机汽缸套

重要提示： 必须紧固带帽螺钉和垫圈才能准确测量汽缸套凸起高度。

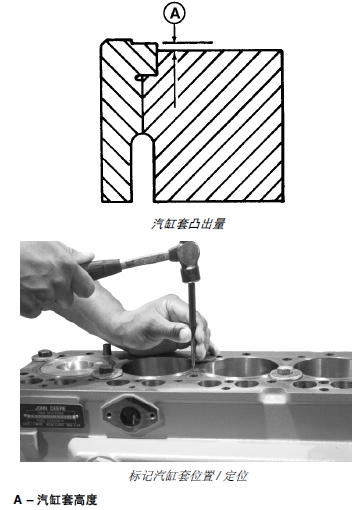

1. 用 D17526CI （或 D17527CI）千分表和 JDG451（或 KJD10123）高度规，从John Deere约翰迪尔强鹿柴油发动机后部观察，测量时钟 1、5、7 和 11 点位置的高度 (A)。记录所有测量值。

技术规格

汽缸套－高于汽缸体高度 . . 0.030 － 0.100 毫米（0.001 － 0.004 英寸）

单个汽缸或相邻汽缸之间高度差的最大允许值 . . 0.05 毫米（0.002 英寸）

2. 拆下将汽缸套固定在汽缸体上的带帽螺钉和垫圈。

重要提示： 禁止击打活塞顶端。否则会损坏活塞。

3. 对汽缸套和活塞编号。在汽缸套正面打上标记，以便正确安装。禁止在汽缸套凸缘上打标记；只能打在阻火圈上。

重要提示： 汽缸套和活塞必须保持彼此配套。汽缸套必须装装到原先的汽缸孔中。

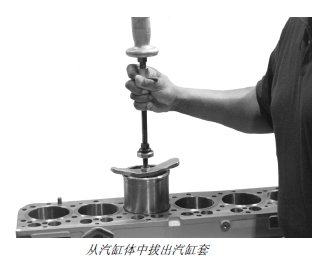

4. 用 D01062AA、D01073AA、KCD10001 或JDG1145 汽缸套拉拔器拔出汽缸套。

注意： 使用 KCD10001 拉拔器时，用两个汽缸盖带帽螺钉固定拉拔器。

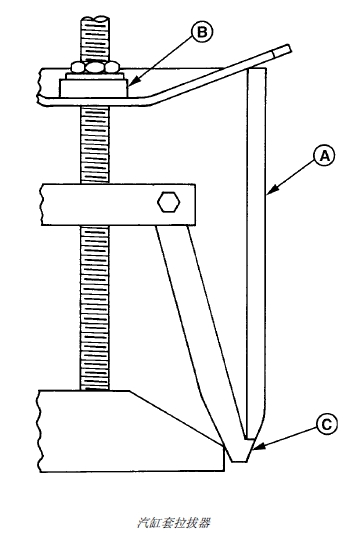

重要提示： 使用 D01062AA （或 D01073AA）汽缸套拉拔器 (B) 拆汽缸套 (A) 时，应先将拉拔器爪 (C) 正确定位，然后再拔汽缸套。拆卸汽缸套时，不要将汽缸套拉拔器拧得过紧。否则，很容易损坏汽缸套。

A – 汽缸套

B – 汽缸套拉拔器

C – 爪

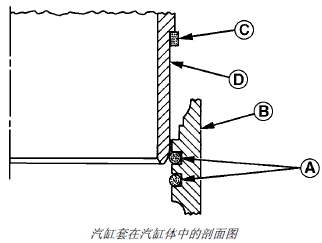

5. 从汽缸体 (B) 的槽内拆下汽缸套 O 形环 (A)。同时拆下汽缸套 (D) 的密封垫 (C)。

A – O 形环

B – 汽缸体

C – 密封垫

D – 汽缸套
