约翰迪尔强鹿柴油发动机曲轴主轴瓦

约翰迪尔强鹿柴油发动机曲轴主轴瓦

1. 排空曲轴箱内机油并卸下油盘。

2. 拆卸正时齿轮室盖。（参见第 050 章“拆卸正时齿轮盖”部分。）

3. 卸下汽缸体前挡板。（参见第 050 章“拆卸汽缸体前板”部分。）

4. 卸下飞轮外壳。（参见本章“拆卸飞轮壳”部分。）

5. 从曲轴上卸下连杆。（参见第 030 章中的“卸下活塞和连杆”部分。）

重要提示： 卸下主轴瓦盖前，要检查所有主轴瓦是否都在正常扭矩下。

注意： 拆卸曲轴时，将所有连杆瓦盖拆除后再拆卸前后主轴瓦盖。

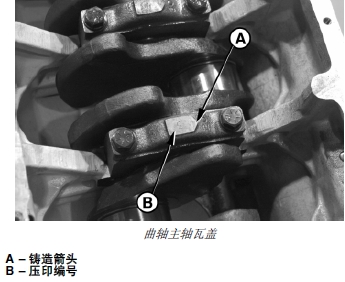

6. 检查铸造在主轴瓦盖上的主轴瓦盖箭头 (A)，和压印在轴瓦盖和油盘架上的编号 (B)。箭头应指向John Deere约翰迪尔强鹿柴油发动机凸轮轴一侧。

如果没有编号，则在轴瓦盖和油盘架上标记相应的编号，以确保再次组装时轴瓦盖能装入正确的位置。

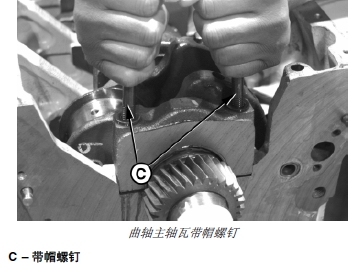

7. 拔起带帽螺钉 (C)，用力向一起靠拢，拆卸主轴瓦盖。前后晃动轴瓦盖，同时向上提带帽螺钉，直到轴瓦盖与主轴瓦座分离。

重要提示： 对应的轴瓦盖和轴瓦一定要与拆卸的曲轴轴颈配套比较（表面磨损）。

8. 拆卸轴瓦盖后，目视检查轴瓦和主曲轴颈的磨损情况。

检查John Deere约翰迪尔强鹿柴油发动机主轴瓦油隙

注意： 可使用 PLASTIGAGE® 测量磨损度（曲轴与轴瓦间的油膜间隙），不能确定轴瓦或轴颈表面的情况。

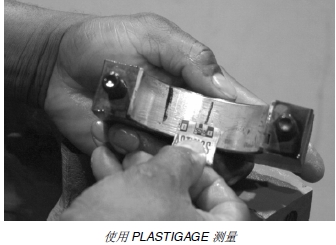

1. 在主轴瓦盖（带轴瓦）或曲轴颈中央放一片大约是轴瓦宽度四分之三的 PLASTIGAGE® 片测量油隙。

2. 为避免弄脏，用 PLASTIGAGE® 片测量时应使用干净的机油 (SAE30)。

3. 安装轴瓦盖并拧紧带帽螺钉至 135 牛顿米（100 磅-英尺）。

4. 卸下轴瓦盖，将 PLASTIGAGE® 的宽度与包装纸上提供的刻度进行比较，确定油隙。

技术规格

曲轴主轴瓦到轴颈－油隙 . . 0.041 － 0.109 毫米（0.0016 － 0.0043 英寸）

拆装曲轴齿轮（曲轴装在John Deere约翰迪尔强鹿柴油发动机内）

注意： 曲轴齿轮只有在更换时才需要卸下，而在拆卸曲轴时无需卸下曲轴齿轮。拆卸曲轴齿轮

1. 将John Deere约翰迪尔强鹿柴油发动机锁定在 1 号汽缸活塞压缩冲程上止点。

2. 拆卸正时齿轮室盖。（参见第 050 章“拆卸正时齿轮盖”部分。）

3. 拆卸油泵。（请参阅 060 章中的“拆卸机油泵”部分。）

4. 拆卸上惰轮和下惰轮以及轴。（参见第 050 章“拆卸上下惰轮轴”部分。）

5. 拆卸前板。（参见第 050 章“拆卸汽缸体前板”部分。）

注意： 在使用拉拔器拆卸曲轴齿轮前，必须在锥轴头曲轴上安装螺纹保护装置。

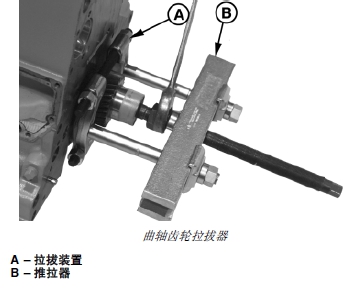

6. 在曲轴齿轮上安装 1123 (D01218AA) 拉拔装置 (A) 或更大一号的装置。

7. 安装 D01200AA 推拉器 (B)。拆卸曲轴齿轮。

安装John Deere约翰迪尔强鹿柴油发动机曲轴齿轮

重要提示： 如用火焰加热，要确保齿轮环状面均匀受热。不要过热。参见“小心”。过度加热会毁坏齿轮原本的热处理效果。

1. 使用加热油或加热炉将曲轴齿轮加热到 148°C(300°F)。

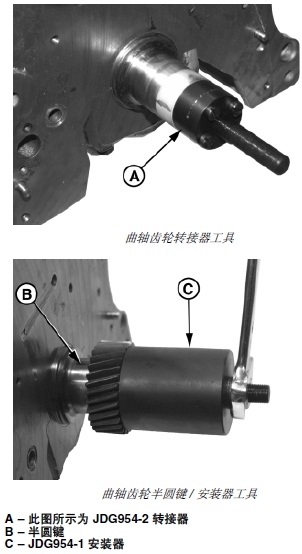

2. 在曲轴轴头上装入工具转接器 (A)，直到转接器定位在曲轴底部。用直轴头曲轴安装 JDG954-2 转接器或锥轴头曲轴安装 JDG954-8 转接器。

重要提示： 安装齿轮时，不要刮伤或划伤曲轴的凸缘。

注意： 安装时，齿轮倒角一侧应朝John Deere约翰迪尔强鹿柴油发动机方向。

3. 将齿轮装在曲轴的凸缘上。曲轴的半圆键 (B) 一定要对准齿轮的键槽。

4. 在转接器上安装 JDG954-1 安装器 (C)。

5. 顺时针拧紧螺母，直到齿轮紧紧贴在曲轴凸缘上。待齿轮冷却下来后，再拆卸安装器。

6. 为检修曲轴齿轮而拆卸部件的总装办法，参见相应章节说明。
