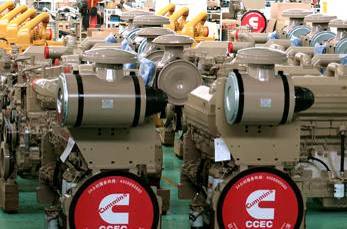

重庆康明斯KTA19系列柴油发动机详细的技术参数数据单
详细描述
重庆康明斯KTA19系列柴油发动机详细的技术参数数据单
重庆康明斯KTA19-G3系列柴油发动机详细的技术参数数据单
|
|
重庆康明斯发动机 数据单 |
发动机系列 |
D19 | |||||
|
发动机型号 |
KTA19-G3 | |||||||
|
性能曲线号 |
C-4780-A |
CPL号 |
干排 1455 |
数据单号 |
DS-4780-A | |||
|
特征编号 |
D193088DX02 |
湿排N.A. |
共 |
7 |
页 | |||
安装图
● 发动机单机：3003983
● 带热交换器发动机：N.A.
整机数据
型式…………………………………………………………..…………..4冲程、直列、6缸柴油机
进气方式………………………………………………………..…………..………….涡轮增压中冷
缸径—mm(in)×冲程—mm(in)…………………………..…….…....….…159×159（6.25×6.25）
排量—L(in3)……………………………………………………..…..……….….…….…..18.9 (1150)
压缩比…………………………………………………………………….…….…..…………..14.5:1
发动机干质量
发动机单机（干式排气管）—kg(lb.)…………………..……………………………1855 (4085)
带热交换器（干式排气管）—kg(lb.)…………………..…………………..…….…2076 (4572)
发动机湿质量
发动机单机（干式排气管）—kg(lb.)…………………..……………………………1927 (4245)
带热交换器（干式排气管）—kg(lb.)…………………..……………………………2183 (4808)
转动惯量
●带FW4001飞轮—kg·m2(lb.ft2)………………………………………………………...7.2 (170)
●带FW4006飞轮—kg·m2(lb.ft2)………………………………………………………...8.4 (199)
质心至飞轮壳后端的距离（FH4018）—mm(in)………………….……..………...…...721 (28.4)
质心在曲轴中心线上方（仅发动机本身）—mm(in)……………………..…..……....…229 (9.0)
发火顺序……………………………………………………..……………………..…….
发动机悬置安装
在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…1356 (1000)
排气系统
最大允许排气背压—kPa(inHg)…………………...………………………………….…….10 (3.0)
进气系统
最大进气阻力
●脏滤芯空滤器—kPa(inH2O)………….….………………………………..……...…..….6.23 (25)
●标准型干净滤芯空滤器—kPa(inH2O)…………….…………………….…………....…2.49 (10)
●重型干净滤芯空滤器—kPa(inH2O)…………….……………………….…………....…3.74 (15)
冷却系统
冷却水容量
干式排气管 湿式排气管 30 （8.0） N.A. 66 （17.5） N.A.
仅发动机—L(U.S.gal.)……………………….
带HX4703散热器—L(U.S.gal.)……………..
发动机外部最大冷却水阻力
1800r/min—kPa(PSI)………………………………...………………...……..……..…....69 (10)
1500r/min—kPa(PSI)………………………………...……………..…..….…………...…55 (8)
发动机曲轴中心线上方冷却水的最大静压—m (ft)……………………….……………...18.3 (60)
标准节温器温度调节范围—℃(°F)….…………………….………………..…...82-93 (180-200)
压力盖允许的最小压力—kPa(PSI)…………………………………………….………...….69 (10)
最高箱顶温度—备用功率/常用功率℃(°F)...…………..………………..……104/100 (220/212)
流经HX4703热交换器的最小流量@
HX4703热交换器进口处的最大压力—kPa(PSI)……………………………………….....345 (50)
润滑系统
机油压力
低怠速时—kPa(PSI)……………………………………………………...…….….最小138 (20)
额定转速时—kPa(PSI)…………………………………………..………….….345-483 (50-70)
允许的最高机油温度—℃(°F)………………………………….…….……….…………121 (250)
OP4019机油盘的容量
高位—L(U.S.gal.)………………………………………………………....………..……38 (10)
低位—L(U.S.gal.)……………………………………………………………….………32 (8.5)
系统总容量（使用复合滤清器）—L(U.S.gal.)……………………….………...……..…...50 ( 13.2)
OP机油盘的倾斜角
前倾角/后倾角/侧倾角……………………..…………….……………………...…..…..... 30°
燃油系统
燃油系统形式…………………………………………………………………….康明斯PT直喷系统
PT燃油泵允许的最大供油阻力
干净滤清器—kPa(inHg)…………………………….…………………….……...…..13.3 (4)
脏滤清器—kPa(inHg)……………………………………….….…………………….26.7 (8)
回油管路允许的最大回油阻力—kPa(inHg)………………………………….……..….…22 (6.5)
燃油泵最大流量—L/h(U.S.gph)………………………...………….…………………..
电气系统
起动马达（重型，正极啮合）—V……………………………………………….…….……….24
蓄电池充电系统，负极接地—A…………………………………………………………….…..35
最大允许起动电阻—Ω…………………………………………………………….....….……0.002
推荐蓄电池最小容量
●
●
●
冷起动能力
带有冷却液加热器在10秒钟内冷起动的最低环境温度—℃(°F)………………………...10 (50)
不带冷起动装置起动的最低环境温度—℃(°F)…………………………………………….7 (45)
发动机性能数据
在恒负荷下的稳态波动率—%………………………………………………………………±0.25
典型发电机组自由场声压级噪音：
不包括排气噪音，在额定负荷时、距发动机
1800r/min—dBA……………………………………………………………………….…..
1500r/min—dBA……………………………………………………………………………
与排气管出口中心线平齐，水平距离
所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不带有充电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于ISO 3046标准参考的条件—海拔
备注：数据随时可能更改，恕不另行通知。
|
发动机性能参数 |
备用功率 |
常用功率 | ||
|
60Hz |
50Hz |
60Hz |
50Hz | |
|
额定转速—r/min |
1500 |
1800 |
1500 | |
|
怠速—r/min |
675-775 |
675-775 |
675-775 |
675-775 |
|
输出功率—kW(BHP) |
511(685) |
448(600) |
463(620) |
403(540) |
|
平均有效压力—kPa(PSI) |
1806 (262) |
1896(275) |
1634(237) |
1710(248) |
|
活塞速度—m/s（ft/min） |
9.5(1875) |
7.9(1562) |
9.5(1875) |
7.9(1562) |
|
摩擦功率—kW(BHP) |
63(85) |
45(60) |
63(85) |
45(60) |
|
发动机冷却液流量 ●3psi阻力下—L/min(U.S.GPM) ●最大阻力下—L/min(U.S.GPM) |
12.4(196) 11.0(175) |
10.2(162) 9.1(145) |
12.4(196) 11.0(175) |
10.2(162) 9.1(145) |
|
干式排气管发动机数据 |
||||
|
进气流量—L/s(CFM) |
647 (1370) |
533(945) |
611(1295) |
486(1030) |
|
排气温度—℃(°F) |
491(915) |
532(990) |
471(880) |
524(975) |
|
排气流量—L/s(CFM) |
1713(3630) |
1489(3155) |
1579(3345) |
1345(2850) |
|
发动机辐射散热量—kW(BTU/min) |
74(4185) |
64(3665) |
67(3805) |
58(3315) |
|
对冷却液的散热量—kW(BTU/min) |
313(17810) |
274(15600) |
283(16120) |
247(14044) |
|
排气散热量—kW(BTU/min) |
328(18665) |
287(16335) |
302(17210) |
263(14945) |
|
风扇冷却空气流量L/s(CFM) |
11700 |
9800 |
11700 |
9800 |
|
湿式排气管发动机数据 |
||||
|
进气流量—L/s(CFM) |
||||
|
排气温度—℃(°F) | ||||
|
排气流量—L/s(CFM) | ||||
|
发动机辐射散热量—kW(BTU/min) | ||||
|
对冷却液的散热量—kW(BTU/min) | ||||
|
排气散热量—kW(BTU/min) | ||||
重庆康明斯KTA19-G4系列柴油发动机详细的技术参数数据单
|
|
重庆康明斯发动机 数据单 |
发动机系列 |
D19 | |||||
|
发动机型号 |
KTA19-G4 | |||||||
|
性能曲线号 |
C-4212 |
CPL号 |
干排 1455 |
数据单号 |
DS-4212 | |||
|
特征编号 |
D193091DX02 |
湿排 N/A |
共 |
7 |
页 | |||
安装图
● 发动机单机：
● 带热交换器发动机：
整机数据
型式…………………………………………………………..…………..4冲程、直列、6缸柴油机
进气方式………………………………………………………..…………..………….涡轮增压中冷
缸径—mm(in)×冲程—mm(in)…………………………..…….…....….…159×159（6.25×6.25）
排量—L(in3)……………………………………………………..…..……….….…….…..18.9 (1150)
压缩比…………………………………………………………………….…….…..…………..14.5:1
发动机干质量
发动机单机（干式排气管）—kg(lb.)…………………..……………………………1855 (4085)
带热交换器（干式排气管）—kg(lb.)…………………..…………………..…….…2076 (4572)
发动机湿质量
发动机单机（干式排气管）—kg(lb.)…………………..……………………………1927 (4245)
带热交换器（干式排气管）—kg(lb.)…………………..……………………………2183 (4808)
转动惯量
●带FW4001飞轮—kg·m2(lb.ft2)………………………………………………………...7.2 (170)
●带FW4006飞轮—kg·m2(lb.ft2)………………………………………………………...8.4 (199)
质心至飞轮壳后端的距离（FH4018）—mm(in)………………….……..………...…...721 (28.4)
质心在曲轴中心线上方（仅发动机本身）—mm(in)……………………..…..……....…229 (9.0)
发火顺序……………………………………………………..……………………..…….1-5-3-6-2-4
发动机悬置安装
在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…1356 (1000)
排气系统
最大允许排气背压—kPa(inHg)…………………...………………………………….…….10 (3.0)
进气系统
最大进气阻力
●脏滤芯空滤器—kPa(inH2O)………….….………………………………..……...…..….6.23 (25)
●标准型干净滤芯空滤器—kPa(inH2O)…………….…………………….…………....…2.49 (10)
●重型干净滤芯空滤器—kPa(inH2O)…………….……………………….…………....…3.74 (15)
冷却系统
干式排气管 湿式排气管 30 （8.0） N.A. 66 （17.5） N.A.
冷却水容量
仅发动机—L(U.S.gal.)……………………….
带HX4703散热器—L(U.S.gal.)……………..
发动机外部最大冷却水阻力
1800r/min—kPa(PSI)………………………………...………………...……..……..…....69 (10)
1500r/min—kPa(PSI)………………………………...……………..…..….…………...…55 (8)
发动机曲轴中心线上方冷却水的最大静压—m (ft)……………………….……………...18.3 (60)
标准节温器温度调节范围—℃(°F)….…………………….………………..…...82-93 (180-200)
压力盖允许的最小压力—kPa(PSI)…………………………………………….………...….69 (10)
最高箱顶温度—备用功率/常用功率℃(°F)...…………..………………..……104/100 (220/212)
流经HX4703热交换器的最小流量@90°F(32℃)—L/min(U.S.GPM)…..….……….…..204 (54)
HX4703热交换器进口处的最大压力—kPa(PSI)……………………………………….....345 (50),
,润滑系统
机油压力
低怠速时—kPa(PSI)……………………………………………………...…….….最小138 (20)
额定转速时—kPa(PSI)…………………………………………..………….….345-483 (50-70)
允许的最高机油温度—℃(°F)………………………………….…….……….…………121 (250)
OP4019机油盘的容量
高位—L(U.S.gal.)………………………………………………………....………..……38 (10)
低位—L(U.S.gal.)……………………………………………………………….………32 (8.5)
系统总容量（使用复合滤清器）—L(U.S.gal.)……………………….………...……..…...50 (13.2)
OP机油盘的倾斜角
前倾角/后倾角/侧倾角……………………..…………….……………………...…..…..... 30°
燃油系统
燃油系统形式…………………………………………………………………….康明斯PT直喷系统
PT燃油泵允许的最大供油阻力
干净滤清器—kPa(inHg)…………………………….…………………….……...…..13.3 (4)
脏滤清器—kPa(inHg)……………………………………….….…………………….26.7 (8)
回油管路允许的最大回油阻力—kPa(inHg)………………………………….……..……22 (6.5)
燃油泵最大流量—L/h(U.S.gph)………………………...………….……………………...220 (58)
电气系统
起动马达（重型，正极啮合）—V……………………………………………….…….……..24
蓄电池充电系统，负极接地—A…………………………………………………………….…35
最大允许起动电阻—Ω…………………………………………………………….....….…0.002
推荐蓄电池最小容量
●10℃(50°F)及以上—0°FCCA……………………………………………………………600
●0℃(32°F)至10℃(50°F)—0°FCCA……………………………………………………640
●-18℃(0°F)至0℃(32°F)—0°FCCA……………….……………………………………900
冷起动能力
带有冷却液加热器在10秒钟内冷起动的最低环境温度—℃(°F)………………………..10 (50)
不带冷起动装置起动的最低环境温度—℃(°F)……………………………………………7 (45)
发动机性能数据
在恒负荷下的稳态波动率—%………………………………………………………………±0.25
典型发电机组自由场声压级噪音：
不包括排气噪音，在额定负荷时、距发动机7.5m (24.6ft)；
1800r/min—dBA……………………………………………………………………….…..
1500r/min—dBA……………………………………………………………………………
与排气管出口中心线平齐，水平距离1ft—dBA………………………………………………
所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不带有充电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于ISO 3046标准参考的条件—海拔110m（361ft），大气压力100kPa（29.53inHg），进气温度25℃ (77°F)，相对湿度30%，使用标准No.2号柴油或符合ASTM D975的柴油。
|

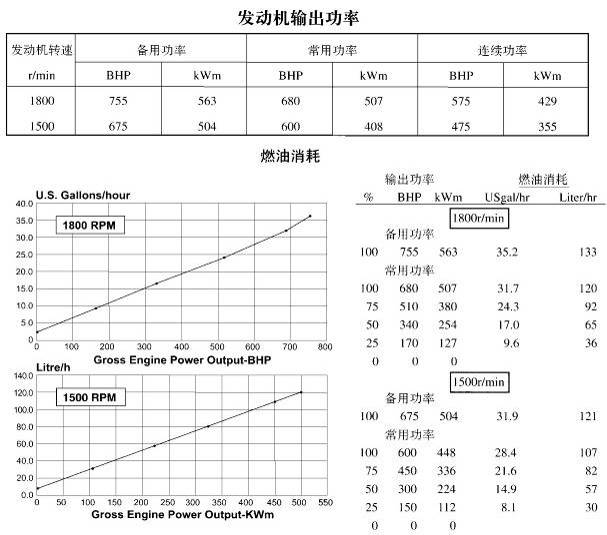

发动机性能参数 |
备用功率 |
常用功率 | ||
|
60Hz |
50Hz |
60Hz |
50Hz | |
|
额定转速—r/min |
1500 |
1800 |
1500 | |
|
怠速—r/min |
675-775 |
675-775 |
675-775 |
675-775 |
|
输出功率—kW(BHP) |
563(755) |
504(675) |
507(680) |
448(600) |
|
平均有效压力—kPa(PSI) |
1979(287) |
2137(310) |
1793(260) |
1896(275) |
|
活塞速度—m/s（ft/min） |
9.5(1875) |
7.9(1562) |
9.5(1875) |
7.9(1562) |
|
摩擦功率—kW(BHP) |
63(85) |
45(60) |
63(85) |
45(60) |
|
发动机冷却液流量 ●3psi阻力下—L/min(U.S.GPM) ●最大阻力下—L/min(U.S.GPM) |
12.4(196) 11.0(175) |
10.2(162) 9.1(145) |
12.4(196) 11.0(175) |
10.2(162) 9.1(145) |
|
干式排气管发动机数据 |
||||
|
进气流量—L/s(CFM) |
716 (1517) |
579(1226) |
687(1455) |
532(1126) |
|
排气温度—℃(°F) |
504(939) |
557(1034) |
481(898) |
538(1000) |
|
排气流量—L/s(CFM) |
1862(3945) |
1604(3398) |
1734(3673) |
1434(3039) |
|
发动机辐射散热量—kW(BTU/min) |
80(4522) |
72(4108) |
71(4050) |
64(3654) |
|
对冷却液的散热量—kW(BTU/min) |
287(16350) |
270(15340) |
252(14350) |
240(13660) |
|
排气散热量—kW(BTU/min) |
402(22830) |
361(20530) |
366(20824) |
319(18125) |
|
风扇冷却空气流量L/s(CFM) |
11700 |
9800 |
11700 |
9800 |
|
湿式排气管发动机数据 |
||||
|
进气流量—L/s(CFM) |
||||
|
排气温度—℃(°F) | ||||
|
排气流量—L/s(CFM) | ||||
|
发动机辐射散热量—kW(BTU/min) | ||||
|
对冷却液的散热量—kW(BTU/min) | ||||
|
排气散热量—kW(BTU/min) | ||||
|
排量：18.9 liter(1150in3) 进气方式：增压中冷 缸径：159mm (6.25in) 燃油系统：PT(G)-EFC 冲程：159mm (6.25in) 标定功率：563 kW (755 BHP) 缸数：6 标定转速：1800r/min 所有的数据均基于发动机带燃油系统、水泵、机油泵、空滤器和消声器时获得的，而不带有交流发电机、风扇、其它选用设备和被驱动的附件。 |
|
|
|
以上所示发动机性能数据，是基于ISO 3046 标准规定的条件—海拔110m(361ft)，大气压力100kPa (29.53inHg)，进气温度25°C(77°F)，相对湿度30%，使用NO.2柴油或相当于ASTM D2柴油的条件下得到的。 功率标定使用准则见《G-发动机功率标定使用准则》。 油消耗数据是基于重度为0.85kg/l(7.1lbs/U.S.gal.)的NO.2柴油而得到的。 |
重庆康明斯KTAA19-G6系列柴油发动机详细的技术参数数据单
|
|
重庆康明斯发动机 数据单 |
发动机系列 |
D19 | |||||
|
发动机型号 |
KTAA19-G6 | |||||||
|
性能曲线号 |
C- CQ402 |
CPL号 |
干排 N/A |
数据单号 |
DS-FR427 | |||
|
特征编号 |
D193091DXCQ |
湿排 CQ406 |
共 |
6 |
页 | |||
安装图
● 发动机单机：
● 带热交换器发动机：
整机数据
型式…………………………………………………………..…………..4冲程、直列、6缸柴油机
进气方式………………………………………………………..…………..……涡轮增压空空中冷
缸径—mm(in)×冲程—mm(in)…………………………..…….…....….…159×159（6.25×6.25）
排量—L(in3)……………………………………………………..…..……….….…….…..18.9 (1150)
压缩比…………………………………………………………………….…….…..…………..13.5:1
发动机干质量
发动机单机（湿式排气管）—kg(lb.)…………………..……………………………1905 (4195)
发动机湿质量
发动机单机（湿式排气管）—kg(lb.)…………………..……………………………1977 (4355)
转动惯量
●带FW4001飞轮—kg·m2(lb.ft2)………………………………………………………...7.2 (170)
●带FW4006飞轮—kg·m2(lb.ft2)………………………………………………………...8.4 (199)
质心至飞轮壳后端的距离（FH4018）—mm(in)………………….……..………...…...721 (28.4)
质心在曲轴中心线上方（仅发动机本身）—mm(in)……………………..…..……....…229 (9.0)
发火顺序……………………………………………………..……………………..…….
发动机悬置安装
在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…1356 (1000)
排气系统
最大允许排气背压—kPa(inHg)…………………...………………………………….…….10 (3.0)
进气系统
最大进气阻力
●脏滤芯空滤器—kPa(inH2O)………….….………………………………..……...…..….6.23 (25)
●标准型干净滤芯空滤器—kPa(inH2O)…………….…………………….…………....…2.49 (10)
●重型干净滤芯空滤器—kPa(inH2O)…………….……………………….…………....…3.74 (15)
冷却系统
干式排气管 湿式排气管 N.A. 30 （8.0） 66 （17.5） N.A.
冷却水容量
仅发动机—L(U.S.gal.)……………………….
带HX4703散热器—L(U.S.gal.)……………..
发动机外部最大冷却水阻力
1800r/min—kPa(PSI)………………………………...………………...……..……..…....69 (10)
1500r/min—kPa(PSI)………………………………...……………..…..….…………...…55 (8)
发动机曲轴中心线上方冷却水的最大静压—m (ft)……………………….……………...18.3 (60)
标准节温器温度调节范围—℃(°F)….…………………….………………..…...82-93 (180-200)
压力盖允许的最小压力—kPa(PSI)…………………………………………….………...….69 (10)
最高箱顶温度—备用功率/常用功率℃(°F)...…………..………………..……104/100 (220/212)
润滑系统
机油压力
低怠速时—kPa(PSI)……………………………………………………...…….….最小138 (20)
额定转速时—kPa(PSI)…………………………………………..………….….345-483 (50-70)
允许的最高机油温度—℃(°F)………………………………….…….……….…………121 (250)
OP4019机油盘的容量
高位—L(U.S.gal.)………………………………………………………....………..……38 (10)
低位—L(U.S.gal.)……………………………………………………………….………32 (8.5)
系统总容量（使用复合滤清器）—L(U.S.gal.)……………………….………...……..…...50 (13.2)
OP机油盘的倾斜角
前倾角/后倾角/侧倾角……………………..…………….……………………...…..…..... 30°
燃油系统
燃油系统形式…………………………………………………………………….康明斯PT直喷系统
PT燃油泵允许的最大供油阻力
干净滤清器—kPa(inHg)…………………………….…………………….……...…..13.3 (4)
脏滤清器—kPa(inHg)……………………………………….….…………………….26.7 (8)
回油管路允许的最大回油阻力—kPa(inHg)………………………………….……..……22 (6.5)
燃油泵最大流量—L/h(U.S.gph)………………………...………….……………………...242 (64)
电气系统
起动马达（重型，正极啮合）—V……………………………………………….…….……..24
蓄电池充电系统，负极接地—A…………………………………………………………….…35
最大允许起动电阻—Ω…………………………………………………………….....….…0.002
推荐蓄电池最小容量
●
●
●
冷起动能力
带有冷却液加热器在10秒钟内冷起动的最低环境温度—℃(°F)………………………..10 (50)
不带冷起动装置起动的最低环境温度—℃(°F)……………………………………………7 (45)
发动机性能数据
在恒负荷下的稳态波动率—%………………………………………………………………±0.25
典型发电机组自由场声压级噪音：
不包括排气噪音，在额定负荷时、距发动机
1800r/min—dBA……………………………………………………………………….…..
1500r/min—dBA……………………………………………………………………………
与排气管出口中心线平齐，水平距离
所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不带有充电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于ISO 3046标准参考的条件—海拔
|
发动机性能参数 |
应急功率 |
常用功率 | |||
|
60Hz |
50Hz |
60Hz |
50Hz | ||
|
额定转速—r/min |
1800 |
1500 |
1800 |
1500 | |
|
怠速—r/min |
675-775 |
675-775 |
675-775 |
675-775 | |
|
输出功率—kW(BHP) |
620(831) |
570(764) |
548(735) |
483(647) | |
|
平均有效压力—kPa(PSI) |
2175(315) |
2404(349) |
1923(279) |
2034(295) | |
|
活塞速度—m/s（ft/min） |
9.5(1875) |
7.9(1562) |
9.5(1875) |
7.9(1562) | |
|
摩擦功率—kW(BHP) |
63(85) |
45(60) |
63(85) |
45(60) | |
|
发动机冷却液流量 ●3psi阻力下—L/min(U.S.GPM) ●最大阻力下—L/min(U.S.GPM) |
12.4(196) 11.0(175) |
10.2(162) 9.1(145) |
12.4(196) 11.0(175) |
10.2(162) 9.1(145) | |
|
干式排气管发动机数据 |
|||||
|
进气流量—L/s(CFM) |
|||||
|
排气温度—℃(°F) |
|||||
|
排气流量—L/s(CFM) |
|||||
|
发动机辐射散热量—kW(BTU/min) |
|||||
|
对冷却液的散热量—kW(BTU/min) |
|||||
|
排气散热量—kW(BTU/min) |
|||||
|
风扇冷却空气流量L/s(CFM) |
|||||
|
湿式排气管发动机数据 |
|||||
|
进气流量—L/s(CFM) |
732(1552) |
692(1466) | |||
|
排气温度—℃(°F) |
490(914) |
450(842) | |||
|
排气流量—L/s(CFM) |
1992(4220) |
1855(3929) | |||
|
发动机辐射散热量—kW(BTU/min) |
80(4522) |
71(4050) | |||
|
对冷却液的散热量—kW(BTU/min) |
287(16350) |
252(14350) | |||
|
排气散热量—kW(BTU/min) |
402(22830) |
366(20824) | |||
|
排量：18.9 liter( 缸径： 冲程： 缸数：6 标定转速：1500r/min 所有的数据均基于发动机带燃油系统、水泵、机油泵、空滤器和消声器时获得的，而不带有交流发电机、风扇、其它选用设备和被驱动的附件。 发动机输出功率 | |||||||||||
|
发动机转速 r/min |
应急功率 |
常用功率 | |||||||||
|
BHP |
kWm |
BHP |
kWm | ||||||||
|
1500 |
764 |
570 |
647 |
483 | |||||||
|
燃油消耗 | |||||||||||
|
应急功率 | |||||||||||
|
以上所示发动机性能数据，是基于ISO 3046 标准规定的条件—海拔 功率标定使用准则见《G-发动机功率标定使用准则》。 油消耗数据是基于重度为 | |||||||||||
|
排量：18.9 liter( 缸径： 冲程： 缸数：6 标定转速：1800r/min 所有的数据均基于发动机带燃油系统、水泵、机油泵、空滤器和消声器时获得的，而不带有交流发电机、风扇、其它选用设备和被驱动的附件。 发动机输出功率 | |||||||||||
|
发动机转速 r/min |
应急功率 |
常用功率 | |||||||||
|
BHP |
kWm |
BHP |
kWm | ||||||||
|
1800 |
831 |
620 |
735 |
548 | |||||||
|
燃油消耗 , | |||||||||||
|
应急功率 | |||||||||||
|
以上所示发动机性能数据，是基于ISO 3046 标准规定的条件—海拔 功率标定使用准则见《G-发动机功率标定使用准则》。 油消耗数据是基于重度为 | |||||||||||
康明斯KTAA19-G7系列柴油发动机详细的技术参数数据单
|
|
重庆康明斯发动机 数据单 |
发动机系列 |
D19 | |||||
|
发动机型号 |
KTAA19-G7 | |||||||
|
性能曲线号 |
C- CQ6061 |
CPL号 |
干排 N/A |
数据单号 |
DS-CQ6061 | |||
|
特征编号 |
D193091DXCQ |
湿排 CQ409 |
共 |
5 |
页 | |||
安装图
● 发动机单机：
● 带热交换器发动机：
整机数据
型式…………………………………………………………..…………..4冲程、直列、6缸柴油机
进气方式………………………………………………………..…………..……涡轮增压空空中冷
缸径—mm(in)×冲程—mm(in)…………………………..…….…....….…159×159（6.25×6.25）
排量—L(in3)……………………………………………………..…..……….….…….…..18.9 (1150)
压缩比…………………………………………………………………….…….…..…………..13.0:1
发动机干质量
发动机单机（湿式排气管）—kg(lb.)…………………..……………………………1905 (4195)
发动机湿质量
发动机单机（湿式排气管）—kg(lb.)…………………..……………………………1977 (4355)
转动惯量
●带FW4001飞轮—kg·m2(lb.ft2)………………………………………………………...7.2 (170)
●带FW4006飞轮—kg·m2(lb.ft2)………………………………………………………...8.4 (199)
质心至飞轮壳后端的距离（FH4018）—mm(in)………………….……..………...…...721 (28.4)
质心在曲轴中心线上方（仅发动机本身）—mm(in)……………………..…..……....…229 (9.0)
发火顺序……………………………………………………..……………………..…….
发动机悬置安装
在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…1356 (1000)
排气系统
最大允许排气背压—kPa(inHg)…………………...………………………………….…….10 (3.0)
进气系统
最大进气阻力
●脏滤芯空滤器—kPa(inH2O)………….….………………………………..……...…..….6.23 (25)
●标准型干净滤芯空滤器—kPa(inH2O)…………….…………………….…………....…2.49 (10)
●重型干净滤芯空滤器—kPa(inH2O)…………….……………………….…………....…3.74 (15)
冷却系统
干式排气管 湿式排气管 N.A. 30 （8.0） 66 （17.5） N.A.
冷却水容量
仅发动机—L(U.S.gal.)……………………….
带HX4703散热器—L(U.S.gal.)……………..
发动机外部最大冷却水阻力
1800r/min—kPa(PSI)………………………………...………………...……..……..…....69 (10)
1500r/min—kPa(PSI)………………………………...……………..…..….…………...…55 (8)
发动机曲轴中心线上方冷却水的最大静压—m (ft)……………………….……………...18.3 (60)
标准节温器温度调节范围—℃(°F)….…………………….………………..…...82-93 (180-200)
压力盖允许的最小压力—kPa(PSI)…………………………………………….………...….69 (10)
最高箱顶温度—备用功率/常用功率℃(°F)...…………..………………..……104/100 (220/212)
润滑系统
机油压力
低怠速时—kPa(PSI)……………………………………………………...…….….最小138 (20)
额定转速时—kPa(PSI)…………………………………………..………….….345-483 (50-70)
允许的最高机油温度—℃(°F)………………………………….…….……….…………121 (250)
OP4019机油盘的容量
高位—L(U.S.gal.)………………………………………………………....………..……38 (10)
低位—L(U.S.gal.)……………………………………………………………….………32 (8.5)
系统总容量（使用复合滤清器）—L(U.S.gal.)……………………….………...……..…...50 (13.2)
OP机油盘的倾斜角
前倾角/后倾角/侧倾角……………………..…………….……………………...…..…..... 30°
燃油系统
燃油系统形式…………………………………………………………………….康明斯PT直喷系统
PT燃油泵允许的最大供油阻力
干净滤清器—kPa(inHg)…………………………….…………………….……...…..13.3 (4)
脏滤清器—kPa(inHg)……………………………………….….…………………….26.7 (8)
回油管路允许的最大回油阻力—kPa(inHg)………………………………….……..……22 (6.5)
燃油泵最大流量—L/h(U.S.gph)………………………...………….……………………...242 (64)
电气系统
起动马达（重型，正极啮合）—V……………………………………………….…….……..24
蓄电池充电系统，负极接地—A…………………………………………………………….…35
最大允许起动电阻—Ω…………………………………………………………….....….…0.002
推荐蓄电池最小容量
●
●
●
冷起动能力
带有冷却液加热器在10秒钟内冷起动的最低环境温度—℃(°F)………………………..10 (50)
不带冷起动装置起动的最低环境温度—℃(°F)……………………………………………7 (45)
发动机性能数据
在恒负荷下的稳态波动率—%………………………………………………………………±0.25
典型发电机组自由场声压级噪音：
不包括排气噪音，在额定负荷时、距发动机
1800r/min—dBA……………………………………………………………………….…..
1500r/min—dBA……………………………………………………………………………
与排气管出口中心线平齐，水平距离
所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不带有充电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于ISO 3046标准参考的条件—海拔
|
发动机性能参数 |
应急功率 |
常用功率 | |||
|
60Hz |
50Hz |
50Hz | |||
|
额定转速—r/min |
1500 |
1500 | |||
|
怠速—r/min |
675-775 |
675-775 | |||
|
输出功率—kW(BHP) |
620(831) |
527(706) | |||
|
平均有效压力—kPa(PSI) |
2610(378) |
2219(322) | |||
|
活塞速度—m/s（ft/min） |
7.9(1562) |
7.9(1562) | |||
|
摩擦功率—kW(BHP) |
45(60) |
45(60) | |||
|
发动机冷却液流量 ●3psi阻力下—L/min(U.S.GPM) ●最大阻力下—L/min(U.S.GPM) |
10.2(162) 9.1(145) |
10.2(162) 9.1(145) | |||
|
干式排气管发动机数据 |
|||||
|
进气流量—L/s(CFM) |
|||||
|
排气温度—℃(°F) |
|||||
|
排气流量—L/s(CFM) |
|||||
|
发动机辐射散热量—kW(BTU/min) |
|||||
|
对冷却液的散热量—kW(BTU/min) |
|||||
|
排气散热量—kW(BTU/min) |
|||||
|
风扇冷却空气流量L/s(CFM) |
|||||
|
湿式排气管发动机数据 |
|||||
|
进气流量—L/s(CFM) |
755(1600) |
712(1509) | |||
|
排气温度—℃(°F) |
585(1085) |
576(1068) | |||
|
排气流量—L/s(CFM) |
2070(4388) |
1924(4079) | |||
|
发动机辐射散热量—kW(BTU/min) |
85(4838) |
76(4300) | |||
|
对冷却液的散热量—kW(BTU/min) |
307(17474) |
270(15368) | |||
|
排气散热量—kW(BTU/min) |
423(24077) |
384(21857) | |||
|
排量：18.9 liter( 缸径： 冲程： 缸数：6 标定转速：1500r/min 所有的数据均基于发动机带燃油系统、水泵、机油泵、空滤器和消声器时获得的，而不带有交流发电机、风扇、其它选用设备和被驱动的附件。 发动机输出功率 | |||||||||||
|
发动机转速 r/min |
应急功率 |
常用功率 | |||||||||
|
BHP |
kWm |
BHP |
kWm | ||||||||
|
1500 |
831 |
620 |
706 |
527 | |||||||
|
燃油消耗 | |||||||||||
|
|
|||||||||||
|
应急功率 | |||||||||||
|
以上所示发动机性能数据，是基于ISO 3046 标准规定的条件—海拔 功率标定使用准则见《G-发动机功率标定使用准则》。 油消耗数据是基于重度为 | |||||||||||
我们是专业的重庆康明斯KTA19系列柴油发动机详细的技术参数数据单供应服务商.我们可提供重庆康明斯KTA19系列柴油发动机详细的技术参数数据单销售维修保养零配件服务.重庆康明斯KTA19系列柴油发动机详细的技术参数数据单想要更多的类型，请现在联系湖南英珀威机械有限公司！
