卡特彼勒3516船舶发电用动力辅助柴油发动机

卡特彼勒船舶动力系统

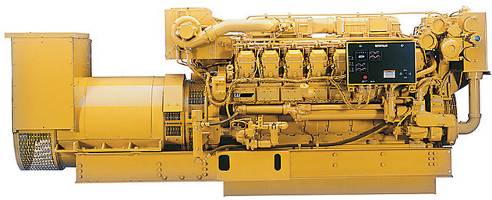

卡特彼勒3516船舶发电用动力辅助柴油发动机

卡特彼勒船舶动力辅助柴油发动机3516

概述

额定功率

最小额定值	1100.0 bkW
最大额定值	1355.0 bkW

发动机技术规格

进气方式	TA
排量	69.0 L
缸径	170.0 mm
配置	V 16，四冲程柴油发动机
冲程	190.0 mm

尺寸和重量

最小干式重量	7961.0 kg
最大干式重量	7961.0 kg
最小长度	3730.0 mm
最大宽度	1703.0 mm
最小高度	2078.0 mm
最大高度	2078.0 mm
最小宽度	1703.0 mm
最大长度	3730.0 mm

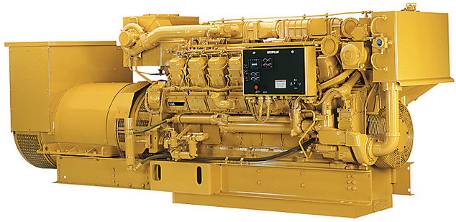

卡特彼勒船舶动力辅助柴油发动机3516B

卡特彼勒船舶柴油发动机规格

概述

额定功率

最小额定值	1287.0 bkW
最大额定值	1901.0 bkW

发动机规格

进气方式	TA
排量	69.0 L
缸径	6.7 mm
配置	V 16，四冲程柴油发动机
冲程	170.0 mm

尺寸和重量

最小干式重量	7955.0 kg
最大干式重量	8029.0 kg
最小长度	3181.0 mm
最大宽度	2144.0 mm
最小高度	2053.0 mm
最大高度	2100.0 mm
最小宽度	1703.0 mm
最大长度	3181.0 mm

装设备

3516B 标准设备

卡特彼勒进气系统

独立回路后冷器芯，带耐腐蚀涂层（空气侧）

标准负荷空气滤清器

双涡轮增压器，152 mm（6"）外径直接头

卡特彼勒控制系统

Caterpillar A-III 发动机电子控制系统，左侧带有电子单体喷油器燃油系统

硬配线线束

卡特彼勒冷却系统

机油冷却器

自动调温器和壳体，全开温度为 92°C（198°F）

齿轮驱动型离心水套水泵

辅助淡水泵

离心非自动充注辅助海水泵

卡特彼勒排气系统

带隔热板的干式气密排气歧管

带水冷式轴承和隔热板的双涡轮增压器

发动机（转速为 1800 rpm）上的 305 mm（12"）圆形法兰垂直排气口

卡特彼勒飞轮和飞轮外壳

飞轮，SAE 编号 00，183 齿

飞轮外壳，SAE 编号 00

卡特彼勒燃油系统

右侧燃油滤清器，带保养指示器

输油泵

电子控制单体喷油器

卡特彼勒仪器

图形单元（船舶功率显示器），用于以模拟或数字方式显示：

卡特彼勒润滑系统

安装在顶部的曲轴箱通气孔

机油滤清器，右侧

机油加注口和油尺，右侧

500 小时油槽底壳

齿轮式机油泵

卡特彼勒安装系统

导轨，发动机安装，发动机长度，工业型，254 mm（10"），通信通道

卡特彼勒动力输出

附件驱动装置

右下部，左下部

前壳体，两侧

卡特彼勒保护系统

A-III 电子监控系统提供了客户可编程的发动机功率减额策略，以便在恶劣的工作条件下提供保护

紧急停机按钮（位于电子仪表板中）安全关闭保护：

卡特彼勒常规

减振器和护罩

发动机采用 Caterpillar Yellow 喷漆，导轨采用黑色喷漆。

吊耳

注：1.用于进行热交换器冷却的发动机不含热交换器。2.当与竞争对手的发电机配合使用时，建议使用 TVA。 可能需要使用一个替代的减振器。3.发动机已为自动起停功能布线

3516B 选装设备

卡特彼勒充电系统

蓄电池充电器

充电交流发电机

卡特彼勒控制系统

Caterpillar A-III 发动机电子控制系统，左侧带有电子单体喷油器燃油系统

硬线束（需要 10A 直流电源以驱动发动机电子控制模块）

卡特彼勒燃油系统

燃油冷却器

燃油充注泵（左侧和右侧）

燃油软管

刚性燃油管

燃油粗滤器

左侧燃油滤清器

双工燃油滤清器

卡特彼勒燃油油位开关

发电机和发电机附件

安装的发电机总成，用于船用卡特彼勒船舶动力辅助柴油发动机

1500/1800 RPM

1000/1200 RPM

低电压接头

发电机转换

低电压扩展盒

RFI 滤波器

轴承温度探测器（RTD）

手动电压控制装置

空气滤清器

卡特彼勒仪器

PL1000T 通信模块

客户接口盒

热电偶

远程面板显示器

远程油缸温度显示器

卡特彼勒润滑和燃油系统

右侧机油/右侧燃油，右侧机油/双工燃油，左侧机油/左侧燃油，左侧机油/双工燃油，双机油/左侧燃油，双工机油/双工燃油

卡特彼勒润滑系统

深油槽底壳

油底壳排放阀

油底壳排放口盖

紧急润滑油接头

油槽泵

机油滤清器

润滑油

润滑系统

安装系统

导轨

动力输出

飞轮护罩

挠性联轴器

联轴器轮毂

左上部前方位置

左上部后方位置

右上部前方位置

右上部后方位置

左下部前方位置

左下部后方位置

前壳体附件驱动装置

左上部附件驱动装置

右上部附件驱动装置

前部动力输出

曲轴皮带轮

减振器护罩拆卸

卡特彼勒保护系统

进气口关闭

开关和接触器

防爆安全阀

油温传感器

进气歧管温度传感器

备件套件

发动机备件套件

特殊外观

带镀铬盖的特殊外观套件

镀铬安全阀

黑色空气滤清器

游艇级表面处理

卡特彼勒起动系统

起动马达或盘车装置

空气起动马达选件

起动辅助装置

蓄电池组 - 24 伏 - 干式

常规

工具套件

Caterpillar 数据链路接线

包装

热缩保护膜

热缩保护膜 - 发电机

存放时应用乙二醇溶液/蒸汽阻蚀剂

存放时应用蒸汽阻蚀剂

出口包装

AID 标志

卡特彼勒排气系统

水平排气

柔性接头

弯管

法兰

法兰和排气管扩张器

消音器

卡特彼勒进气系统

远程进气适配器

卡特彼勒冷却系统

水位开关仪表

冷却液液位传感器

接头

散热器冷却转换

龙骨冷却转换

热交换器

辅助水泵

海水泵拆卸

空气分离器
