卡特彼勒陆上机械式钻井3508发动机

卡特彼勒油气解决方案

卡特彼勒陆上机械式钻井3508发动机

Cat 发动机多年来一直是世界大多数钻机背后的驱动力。 Cat 机械式钻井发动机具有久经考验的可靠性和耐用性、每种应用领域所需的正确动力、维修保养方便性以及较低的拥有成本和运营成本。 Cat 卡特彼勒陆上机械式钻井发动机为泥浆泵中的直接驱动设备提供了宽范围的功率，以便为整个钻井作业提供动力。

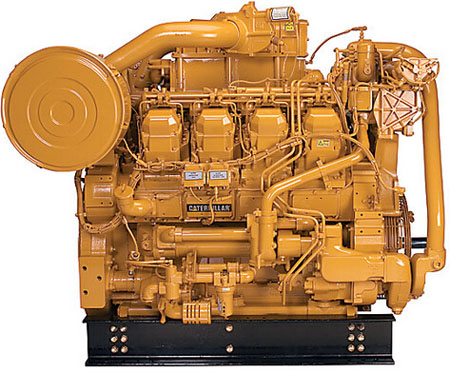

卡特彼勒陆上机械式钻井发动机3508B

规格

概述

Cat 3508B 发动机为钻探行业设立了标准。 多年来，3500 平台以其在石油领域中的出色性能、耐用性和可靠性，一直受到钻探用户的青睐。适宜采用 3508B 发动机的应用是陆地钻机的机械传动应用。Cat 代理商全球网络是 Cat 发动机的坚强后盾，可以随时为您的业务提供技术支持、维修、零件和保修。3508B 发动机在转速为 1200 rpm 时的额定值为 567-671 bkW（760-900 bhp），符合 EPA 非公路 Tier 1 等效标准和 CARB Tier 1 等效排放标准。 它们的灵活性符合 EPA 和欧盟标准，适用于其他管制和非管制地区。

发动机技术规格

最小额定值	567.0 bkW
最大额定值	671.0 bkW
排放	未经认证
额定转速	1200.0 RPM
缸径	170.0 mm
冲程	190.0 mm
排量	34.5 L
进气方式	涡轮增压后冷式
调速器和保护	ADEM A3
发动机干式净重	4309.0 kg
换油间隔	500
旋转方向（从飞轮端看）	逆时针
飞轮和飞轮壳体	SAE 编号 00
飞轮齿数	151

液体容量

最小卡特彼勒陆上机械式钻井发动机冷却系统（只限于发动机）

103.0 L

尺寸

长度	2136.0 mm
宽度	1702.0 mm
高度	2024.0 mm

规格

优势与特性

产品设计

- 专为满足油气应用需求而开发- 久经考验的可靠性和耐用性- 坚固的柴油加强版设计延长了使用寿命，降低了拥有成本和运营成本- 宽扭矩曲线专为石油机械传动应用而优化- 市场领先的功率密度- 专为在高温环境和高海拔应用的石油领域条件下工作而设计- 较长的大修寿命，已在石油领域应用中得到验证- 核心发动机部件可在大修时修整和重复使用

易于安装

- 内外部底座安装配置简化了钻井集成- 广泛的附件启用配置灵活性- 内部底座三点发电机座可保持工厂校准效果- 单提升点简化了安装作业

高级数字发动机管理

- ADEM A3 发动机管理系统提供了发动机控制、监控和保护。

安全

- 仪表板上配有紧急停机按钮- 提供空气关断和防爆安全阀- 可配置警报、减额和停机设置点- 提供额外的警报、输入和输出

定制组件

对于任何石油应用，信赖 Caterpillar 使用定制工厂发电机组和机械套件满足您的项目需求。 通过与我们的当地代理商协作，可以对 Cat 发动机、发电机、控制装置、散热器和变速箱进行定制和搭配，以便形成一个独一无二的解决方案。 定制组件可以在全球范围内获得支持，起动后将享有一年的保修。

测试

每一个 Cat 发动机组都经过满载测试，以确保达到正确的发动机性能。

通过全球 CAT 代理商网络提供产品支持

2200 多家代理商经销店 - 经过 Cat 工厂培训的代理商技术人员为您的 Cat 石油产品提供全方位服务 - 全球范围内的零件供应、维修和保修 - 预防性维护协议可用于故障出现前的维修 - S•O•SSM 计划会将您的机油和冷却液样本与 Caterpillar 设立的标准进行比较，以确定：• 内部发动机部件的状况 • 是否存在多余的液体 •是否存在燃烧副产品 • 现场的特定换油周期

超过 80 年的发动机制造经验

拥有制造流程能够促使 Caterpillar 生产优质可靠的产品

规格

优势与特性

标准/选装设备

3508B 标准设备

卡特彼勒陆上机械式钻井发动机进气系统

独立回路后冷器芯 — 带耐腐蚀涂层（空气侧），空气滤清器（带保养指示器的单滤芯）

两个后置式涡轮增压器

卡特彼勒陆上机械式钻井发动机控制系统

ADEM A3 ECU — 左侧

电子喷油器卡特彼勒陆上机械式钻井发动机燃油系统（需要使用 10 ADC 电源来驱动电子发动机控制单元）

卡特彼勒陆上机械式钻井发动机冷却系统

变矩器接头

自动调温器和壳体，齿轮驱动型离心水套水泵

散热器冷却接头

双出口：外径为 88.9 mm （3.5"）的弯头软管接头

独立回路后冷器（SCAC）

卡特彼勒陆上机械式钻井发动机排气系统

干式排气歧管 — 不锈钢波纹管

两个带水冷式轴承的涡轮增压器

排气口：内径为 292 mm （11.5"），直径为 12-10.5 mm 孔 EQ SP，376 mm 螺栓孔直径

卡特彼勒陆上机械式钻井发动机飞轮和飞轮外壳

飞轮，SAE 编号 0 — 151 齿

飞轮外壳 — SAE 编号 0

卡特彼勒陆上机械式钻井发动机燃油系统

燃油粗滤器

燃油注油泵

燃油滤清器 — 右侧旋压式

输油泵

电子控制单体喷油器

卡特彼勒陆上机械式钻井发动机仪器

电子仪表板

仪表读数：

卡特彼勒陆上机械式钻井发动机润滑系统

曲轴箱通气孔 — 安装在顶部

机油冷却器

机油加注口和油尺 — 右侧

机油泵

机油滤清器 — 右侧旋压式

后部油槽油底壳，250 小时换油周期

油底壳排放阀 — 3/4" NPT 母连接器

卡特彼勒陆上机械式钻井发动机安装系统

导轨 — 安装，落地式

动力输出

前壳体 — 两侧

卡特彼勒陆上机械式钻井发动机保护系统

ADEM A3 ECU 系统可提供允许客户编程的发动机功率降低策略，以便在恶劣的工作条件下提供保护

在 40 针客户接口接头处提供紧急停止逻辑输入

进气口关闭

常规

油漆 — Cat 黄

减振器和护罩

吊耳

B 系列陆地

3508B 选装设备

卡特彼勒陆上机械式钻井发动机进气系统

空气滤清器和空气滤清器安装件

远程进气口适配器

进气加热器

卡特彼勒陆上机械式钻井发动机充电系统

蓄电池充电器

充电交流发电机

卡特彼勒陆上机械式钻井发动机控制系统

局部油门控制装置

油门位置传感器

负载共享模块

调速器转换

卡特彼勒陆上机械式钻井发动机冷却系统

高亮黑色折叠芯件散热器

冷却液调节器转换

皮带护罩和散热器护罩

鼓风风扇

散热器盖

风扇传动装置和风扇皮带轮

水位开关仪表

冷却液液位传感器

冷却液调节剂

膨胀油箱

热交换器冷却转换

辅助水泵

空气分离器

排放认证

IMO 认证和欧盟认证

卡特彼勒陆上机械式钻井发动机排气系统

伸缩排气接头

弯管和法兰

法兰和排气管适配器

歧管和消音器

卡特彼勒陆上机械式钻井发动机燃油系统

燃油软管

燃油冷却器

水/油分离器

燃油油位开关

卡特彼勒陆上机械式钻井发动机仪器

客户管理设备

远程面板显示器和远程油缸温度显示器

开关和接触器

仪表和仪表板

卡特彼勒陆上机械式钻井发动机润滑系统

烟雾处理系统

油底壳

预润滑选件

油池泵

机油滤清器

卡特彼勒陆上机械式钻井发动机安装系统

隔振器

动力输出

前壳体

伸缩接头

接头轮毂

前部辅助传动装置

辅助传动轴

辅助传动皮带轮

前短轴

减振器护罩拆卸

皮带轮

飞轮短轴

卡特彼勒陆上机械式钻井发动机保护系统

关断装置

开关和接触器

防爆安全阀

传感器

机油压力监视器

关断控制装置

防腐蚀保护

零配件套件

卡特彼勒陆上机械式钻井发动机起动系统

空气起动马达 — 电动

空气压力调节器

空气消音器

液压起动装置

空气起动控制装置 — 手动、电动

冗余起动

起动辅助装置

蓄电池组 — 24V

蓄电池电缆和蓄电池架

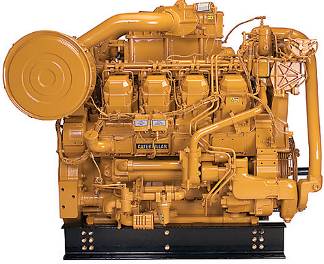

卡特彼勒陆上机械式钻井3508C发动机

规格

概述

Cat 3508C 发动机为钻探行业设立了标准。 多年来，3500 平台以其在石油领域中的出色性能、耐用性、可靠性以及低排放水平，一直受到钻探用户的青睐。适宜采用 3508C 发动机的应用是陆地钻机的机械传动应用。Cat 代理商全球网络是 Cat 发动机的坚强后盾，可以随时为您的业务提供技术支持、维修、零件和保修。3508C 发动机在转速为 1200 rpm 时的额定值为 671 bkW（900 bhp），符合 EPA 非公路 Tier 2 等效标准和 CARB Tier 2 等效排放标准。 它们的灵活性符合 EPA 和欧盟标准，适用于其他管制和非管制地区。

发动机技术规格

最小额定值	671.0 bkW
最大额定值	671.0 bkW
排放	EPA 非公路 Tier 2 标准
额定转速	1200.0 RPM
缸径	170.0 mm
冲程	190.0 mm
排量	34.5 L
进气方式	涡轮增压后冷式
调速器和保护	ADEM A3
发动机干式净重	4582.0 kg
换油间隔	500
旋转方向（从飞轮端看）	逆时针
飞轮和飞轮壳体	SAE 编号 00
飞轮齿数	183

液体容量

最小卡特彼勒陆上机械式钻井发动机冷却系统（只限于发动机）

103.0 L

尺寸

长度	2136.0 mm
宽度	1702.0 mm
高度	2024.0 mm

规格

优势与特性

产品设计

- 专为满足油气应用需求而开发- 久经考验的可靠性和耐用性- 坚固的柴油加强版设计延长了使用寿命，降低了拥有成本和运营成本- 宽扭矩曲线专为石油机械传动应用而优化- 市场领先的功率密度- 专为在高温环境和高海拔应用的石油领域条件下工作而设计- 较长的大修寿命，已在石油领域应用中得到验证- 核心发动机部件可在大修时修整和重复使用

易于安装

- 内外部底座安装配置简化了钻井集成- 广泛的附件启用配置灵活性- 内部底座三点发电机座可保持工厂校准效果- 单提升点简化了安装作业

高级数字发动机管理

- ADEM A3 发动机管理系统提供了发动机控制、监控和保护。

安全

- 仪表板上配有紧急停机按钮- 提供空气关断和防爆安全阀- 可配置警报、减额和停机设置点- 提供额外的警报、输入和输出

定制组件

对于任何石油应用，信赖 Caterpillar 使用定制工厂发电机组和机械套件满足您的项目需求。 通过与我们的当地代理商协作，可以对 Cat 发动机、发电机、控制装置、散热器和变速箱进行定制和搭配，以便形成一个独一无二的解决方案。 定制组件可以在全球范围内获得支持，起动后将享有一年的保修。

测试

每一个 Cat 发动机组都经过满载测试，以确保达到正确的发动机性能。

通过全球 CAT 代理商网络提供产品支持

2200 多家代理商经销店 - 经过 Cat 工厂培训的代理商技术人员为您的 Cat 石油产品提供全方位服务 - 全球范围内的零件供应、维修和保修 - 预防性维护协议可用于故障出现前的维修 - S•O•SSM 计划会将您的机油和冷却液样本与 Caterpillar 设立的标准进行比较，以确定：• 内部发动机部件的状况 • 是否存在多余的液体 •是否存在燃烧副产品 • 现场的特定换油周期

超过 80 年的发动机制造经验

拥有制造流程能够促使 Caterpillar 生产优质可靠的产品

网站

规格

优势与特性

标准/选装设备

3508C 标准设备

卡特彼勒陆上机械式钻井发动机进气系统

独立回路后冷器芯 — 带耐腐蚀涂层（空气侧），空气滤清器（带保养指示器的单滤芯）

两个后置式涡轮增压器

卡特彼勒陆上机械式钻井发动机控制系统

ADEM A3 ECU — 左侧

电子喷油器卡特彼勒陆上机械式钻井发动机燃油系统（需要使用 10 ADC 电源来驱动电子发动机控制单元）

卡特彼勒陆上机械式钻井发动机冷却系统

变矩器接头

自动调温器和壳体，齿轮驱动型离心水套水泵

散热器冷却接头

双出口：外径为 88.9 mm （3.5"）的弯头软管接头

独立回路后冷器（SCAC）

卡特彼勒陆上机械式钻井发动机排气系统

干式排气歧管 — 不锈钢波纹管

两个带水冷式轴承的涡轮增压器

排气口：内径为 292 mm （11.5"），直径为 12-10.5 mm 孔 EQ SP，376 mm 螺栓孔直径

卡特彼勒陆上机械式钻井发动机飞轮和飞轮外壳

飞轮，SAE 编号 0 — 151 齿

飞轮外壳 — SAE 编号 0

卡特彼勒陆上机械式钻井发动机燃油系统

燃油粗滤器

燃油注油泵

燃油滤清器 — 右侧旋压式

输油泵

电子控制单体喷油器

卡特彼勒陆上机械式钻井发动机仪器

电子仪表板

仪表读数：

卡特彼勒陆上机械式钻井发动机润滑系统

曲轴箱通气孔 — 安装在顶部

机油冷却器

机油加注口和油尺 — 右侧

机油泵

机油滤清器 — 右侧旋压式

后部油槽油底壳，250 小时换油周期

油底壳排放阀 — 3/4" NPT 母连接器

卡特彼勒陆上机械式钻井发动机安装系统

导轨 — 安装，落地式

动力输出

前壳体 — 两侧

卡特彼勒陆上机械式钻井发动机保护系统

ADEM A3 ECU 系统可提供允许客户编程的发动机功率降低策略，以便在恶劣的工作条件下提供保护

在 40 针客户接口接头处提供紧急停止逻辑输入

进气口关闭

常规

油漆 — Cat 黄

减振器和护罩

吊耳

B 系列陆地

3508C 选装设备

卡特彼勒陆上机械式钻井发动机进气系统

空气滤清器和空气滤清器安装件

远程进气口适配器

进气加热器

卡特彼勒陆上机械式钻井发动机充电系统

蓄电池充电器

充电交流发电机

卡特彼勒陆上机械式钻井发动机控制系统

局部油门控制装置

油门位置传感器

负载共享模块

调速器转换

卡特彼勒陆上机械式钻井发动机冷却系统

高亮黑色折叠芯件散热器

冷却液调节器转换

皮带护罩和散热器护罩

鼓风风扇

散热器盖

风扇传动装置和风扇皮带轮

水位开关仪表

冷却液液位传感器

冷却液调节剂

膨胀油箱

热交换器冷却转换

辅助水泵

空气分离器

卡特彼勒陆上机械式钻井发动机排气系统

伸缩排气接头

弯管和法兰

法兰和排气管适配器

歧管和消音器

卡特彼勒陆上机械式钻井发动机燃油系统

燃油软管

燃油冷却器

水/油分离器

燃油油位开关

卡特彼勒陆上机械式钻井发动机仪器

客户管理设备

, 远, 程面, 板显示器和远程油缸温度显示器

开关和接触器

仪表和仪表板

卡特彼勒陆上机械式钻井发动机润滑系统

烟雾处理系统

油底壳

预润滑选件

油池泵

机油滤清器

卡特彼勒陆上机械式钻井发动机安装系统

隔振器

动力输出

前壳体

伸缩接头

接头轮毂

前部辅助传动装置

辅助传动轴

辅助传动皮带轮

前短轴

减振器护罩拆卸

皮带轮

飞轮短轴

卡特彼勒陆上机械式钻井发动机保护系统

关断装置

开关和接触器

防爆安全阀

传感器

机油压力监视器

关断控制装置

防腐蚀保护

零配件套件

卡特彼勒陆上机械式钻井发动机起动系统

空气起动马达 — 电动

空气压力调节器

空气消音器

空气起动控制装置 — 手动、电动

冗余起动

起动辅助装置

蓄电池组 — 24V

蓄电池电缆和蓄电池架
