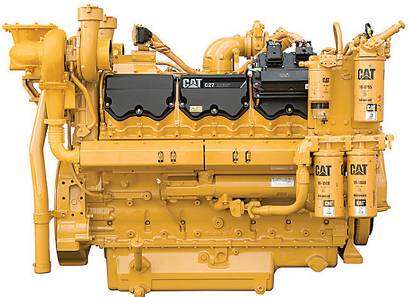

卡特彼勒陆上机械式钻井C27 ACERT™发动机

卡特彼勒油气解决方案

卡特彼勒陆上机械式钻井C27 ACERT™发动机

规格

概述

Cat C27 ACERT 发动机是石油领域的严苛应用场合的理想解决方案。 数十年的现场作业以及大量研发赋予 Cat C27 ACERT 发动机卓越的性能以及较低的运营成本，同时还满足严格的环境要求。该发动机尤其适用于陆地机械钻井应用（如泥浆泵驱动）。Cat 代理商全球网络是 Cat 发动机的坚强后盾，可以随时为您的业务提供技术支持、维修、零件和保修。Cat C27 ACERT 柴油发动机。 在转速为 1800-2100 rpm 时的额定值为 597-858 bkW（800-1150 bhp），符合 EPA Tier 2 等效排放标准。

发动机技术规格

最小额定值	597.0 bkW
最大额定值	858.0 bkW
排放	EPA 非公路 Tier 2 标准
额定转速	1800.0 RPM
缸径	137.7 mm
冲程	152.4 mm
排量	27.2 L
进气方式	涡轮增压后冷式
调速器和保护	ADEM A3
发动机干式净重	2895.0 kg
换油间隔	250
旋转方向（从飞轮端看）	逆时针
飞轮和飞轮壳体	SAE 编号 0 或 SAE 编号 1
飞轮齿数	136（SAE 0）、113（SAE 1）

液体容量

最小卡特彼勒陆上机械式钻井发动机冷却系统（只限于发动机）

54.9 L

尺寸

长度	1918.0 mm
宽度	1463.0 mm
高度	1321.0 mm

规格

优势与特性

发动机设计

- 久经考验的可靠性和耐用性- 坚固的柴油加强版设计延长了使用寿命，降低了拥有成本和运营成本- 宽泛的工作速度范围- 高功率密度 — 轻型发动机，适用于对重量敏感的应用场合- PTO 驱动选件允许灵活地检修泵的辅助电源并满足其他需求

高级数字发动机管理

ADEM A3 卡特彼勒陆上机械式钻井发动机控制系统提供集成式点火、调速、保护和控制装置，包括爆震感应可变点火正时系统。 ADEM A3的改进方面包括：用户界面、显示系统、停机控制装置和系统诊断程序。

选装附件

选装涡轮配置 — 提供进气和排气安装的灵活性

定制组件

无论对于哪种石油应用场合，Caterpillar 都能够满足您对工厂定制组件的特定需求，大可让您高枕无忧。 Cat® 发动机、发电机、外壳、控制装置、散热器、变速箱 — 您的项目所需的一切 — 都能够定制和搭配，以便形成一个独一无二的解决方案。 定制组件可以在全球范围内获得支持，起动后将享有一年的保修

变速箱

Caterpillar 拥有全系列发动机变速箱组件，这些组件可以与轴、液压装置和操作员界面完全集成。 Cat 变速箱能够实现在满载情况下持续运行、在任何速度下平稳换档、最长的正常运行时间、无与伦比的耐用性以及维修保养方便性

全套附件

各种出厂安装的发动机附件缩短了包装时间

测试

每一台发动机都经过满载测试，以确保达到正确的发动机性能。

通过全球 CAT 代理商提供产品支持

- 2200 多家代理商经销店- 经过 Cat 工厂培训的代理商技术人员为您的石油发动机提供全方位服务- Cat 零件和人工保修- 预防性维护协议可用于故障出现前的维修- S•O•SSM 计划会将您的机油和冷却液样本与 Caterpillar 设立的标准进行比较，以确定：- 发动机内部部件的状况- 是否存在多余的流体- 是否存在燃烧副产品- 现场的特定换油周期

超过 80 年的发动机制造经验

由于拥有这些制造流程，因此 Caterpillar 能够生产高质量的可靠产品。- 铸铁发动机缸体、缸盖、缸套和飞轮外壳- 机器的重要部件- 组装整个发动机

规格

优势与特性

标准/选装设备

C27 ACERT™ 标准设备

卡特彼勒陆上机械式钻井发动机进气系统

两个安装在侧面或后部的涡轮增压器 — 入口 152.4 mm（6"）软管接头

卡特彼勒陆上机械式钻井发动机控制系统

电子调速、PTO 速度控制

可编程额定值

冷模式起动策略

自动海拔补偿

燃油温度功率补偿

可编程低怠速/高怠速和 TEL

电子诊断和故障记录

发动机监控和卡特彼勒陆上机械式钻井发动机保护系统（转速、温度、压力）

J1939 广播（诊断、发动机状态和控制）

卡特彼勒陆上机械式钻井发动机冷却系统

自动调温器和壳体 — 出口左侧垂直方向

齿轮驱动型离心水套水泵 — 右侧

卡特彼勒陆上机械式钻井发动机排气系统

排气歧管 — 干式，隔热板

双涡轮 — 后侧涡轮排气，全环形接头127 mm（5"），最大负荷 10 kg，可直接连接

水冷式中段

卡特彼勒陆上机械式钻井发动机飞轮和飞轮外壳

SAE 编号 0 或 SAE 编号 1

SAE 标准旋转装置

卡特彼勒陆上机械式钻井发动机燃油系统

MEUI 系统

燃油滤清器，右侧（2 微米高性能）

输油泵

燃油注油泵（选装电子注油泵）

卡特彼勒陆上机械式钻井发动机润滑系统

曲轴箱通气孔 — 后置式

机油冷却器 — 右侧

侧面涡轮 — 右前侧齿轮箱中的机油滤清器

后侧涡轮 — 右阀室盖中的机油滤清器

机油油位表 — 右侧

机油滤清器 — 右侧

油底壳后部油槽

卡特彼勒陆上机械式钻井发动机安装系统

前部支撑 — 窄型

动力输出

曲轴皮带轮 — 203.2 mm（8"），5 个凹槽15.9 mm（.63"）宽；292.1 mm（11.5"）1 个凹槽15.9 mm（.63"）宽

常规

减振器

油漆 — Cat 黄

吊耳

电子自动可变正时系统

电子安装套件 70 针连接器（接头、针脚、插孔）

C27 ACERT™ 选装设备

卡特彼勒陆上机械式钻井发动机进气系统

空气管路

空气滤清器

预滤器

卡特彼勒陆上机械式钻井发动机充电系统

蓄电池充电器

充电交流发电机

交流发电机安装件

断路器

断路器安装件

卡特彼勒陆上机械式钻井发动机冷却系统

鼓风风扇

排风风扇

散热器

卡特彼勒陆上机械式钻井发动机排气系统

消音器

卡特彼勒陆上机械式钻井发动机飞轮和飞轮外壳

卡特彼勒陆上机械式钻井发动机燃油系统

电动燃油注油泵

卡特彼勒陆上机械式钻井发动机仪器

仪表和仪表板

卡特彼勒陆上机械式钻井发动机润滑系统

润滑油

油底壳

机油滤清器

卡特彼勒陆上机械式钻井发动机安装系统

发动机支架

动力输出

液压泵传动装置

皮带轮

辅助传动装置

卡特彼勒陆上机械式钻井发动机起动系统

电动起动马达

蓄电池组 — 24V

蓄电池电缆

蓄电池架

起动辅助装置

包装

海外存放

存放

出口包装

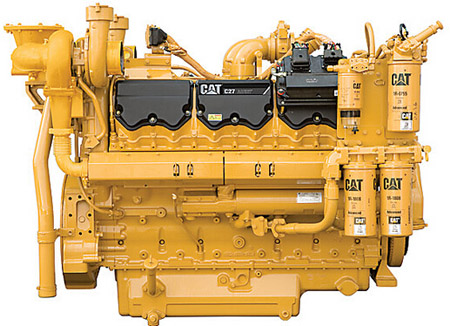

卡特彼勒陆上机械式钻井C27 ACERT™发动机

规格

概述

Cat C27 ACERT 发动机是石油领域的严苛应用场合的理想解决方案。 数十年的现场作业以及大量研发赋予 Cat C27 ACERT 发动机卓越的性能以及较低的运营成本，同时还满足最严格的环境要求。该发动机尤其适用于要求 Tier 4 Interim 或欧 IIIB 排放认证的陆地机械钻井应用（如泥浆泵驱动）。Cat 代理商全球网络是 Cat 发动机的坚强后盾，可以随时为您的业务提供技术支持、维修、零件和保修。Cat C27 ACERT 柴油发动机。 在转速为 1800 rpm 时的额定值为 597-708 bkW（800-950 bhp），符合 EPA Tier 4 Final 排放标准。

发动机技术规格

最小额定值	597.0 bkW
最大额定值	708.0 bkW
排放	EPA 非公路 Tier 4 Final 标准
额定转速	1800.0 RPM
缸径	137.7 mm
冲程	152.4 mm
排量	27.0 L
进气方式	涡轮增压后冷式
调速器和保护	ADEM A4
发动机干式净重	2790.0 kg
换油间隔	250
旋转方向（从飞轮端看）	逆时针
飞轮和飞轮壳体	SAE 编号 0
飞轮齿数	136

液体容量

最小卡特彼勒陆上机械式钻井发动机冷却系统（只限于发动机）

60.0 L

尺寸

长度	2159.0 mm
宽度	1253.0 mm
高度	1594.0 mm

规格

优势与特性

排放

- 设计符合 EPA Tier 4 Final 排放要求。 - 安装在发动机上的氮氧化物减排系统带有经过优化的活塞、活塞环、衬套和卡特彼勒陆上机械式钻井发动机燃油系统配置，可以减少氮氧化物排放并最大限度减少缸内的烟灰- 后处理系统具有柴油氧化催化剂- 提前四年符合 Tier 4 Final 排放要求，先于规定的时间实现了环境效益。

发动机设计

- 久经考验的发动机和后处理系统的可靠性和耐用性- 宽泛的工作速度范围- 高功率密度- PTO 驱动选件允许灵活地检修泵的辅助电源并满足其他需求

总拥有成本低

- 油耗经过优化- 免维护后处理

高级数字发动机管理

ADEM A4 卡特彼勒陆上机械式钻井发动机控制系统提供集成式点火、调速、保护和控制装置，包括爆震感应可变点火正时系统。 ADEM A4 的改进方面包括：用户界面、显示系统、停机控制装置和系统诊断程序。

定制组件

无论对于哪种石油应用场合，Caterpillar 都能够满足您对工厂定制组件的特定需求，大可让您高枕无忧。 Cat® 发动机、发电机、外壳、控制装置、散热器、变速箱、后处理解决方案 — 您的项目所需的一切 — 都能够定制和搭配，以便形成一个独一无二的解决方案。 定制组件可以在全球范围内获得支持，起动后将享有一年的保修。

变速箱

- Caterpillar 拥有全系列发动机变速箱组件，这些组件可以与轴、液压装置和操作员界面完全集成。- 请联系应用支持中心了解详情。

测试

每一台发动机都经过满载测试，以确保达到正确的发动机性能

通过全球 CAT 代理商提供产品支持

- 2200 多家代理商经销店- 经过 Caterpillar 工厂培训的代理商技术人员为您的石油发动机提供全方位服务- Caterpillar 零件和人工保修- 预防性维护协议可用于故障出现前的维修- S•O•SSM 计划会将您的机油和冷却液样本与 Caterpillar 设立的标准进行比较，以确定：- 发动机内部部件的状况- 是否存在多余的流体- 是否存在燃烧副产品- 现场的特定换油周期

超过 80 年的发动机制造经验

由于拥有这些制造流程，因此 Caterpillar 能够生产高质量的可靠产品。- 铸铁发动机缸体、缸盖、缸套和飞轮外壳- 机器的重要部件- 组装整个发动机

规格

优势与特性

标准/选装设备

C27 ACERT™ 标准设备

卡特彼勒陆上机械式钻井发动机进气系统

两个后置式涡轮增压器，ATAAC

卡特彼勒陆上机械式钻井发动机控制系统

自动海拔补偿；燃油温度功率补偿；电子诊断和故障记录；发动机监控和卡特彼勒陆上机械式钻井发动机保护系统（转速、温度、压力）；J1939 广播（诊断、发动机状态和控制）；ADEM A4 电子控制模块

卡特彼勒陆上机械式钻井发动机冷却系统

自动调温器和壳体；右侧齿轮驱动型离心水套水泵

卡特彼勒陆上机械式钻井发动机排气系统

干排气歧管，127 mm（5"）滑动装配接头，柴油氧化催化剂

卡特彼勒陆上机械式钻井发动机燃油系统

机械电子单体喷油（MEUI™）系统；燃油粗滤清器、细滤清器和三级滤清器；电子燃油注油泵 - 与燃油粗滤清器底座集成在一起；输油泵

卡特彼勒陆上机械式钻井发动机润滑系统

提供远置式机油滤清器和安装在右侧缸体上的滤清器；安装在右侧曲轴箱烟雾处理系统；机油冷却器 — 右侧；机油加注口 — 右侧；机油油位表 — 右侧；较浅的后部油槽油底壳 — 250 小时
