康明斯A、B、C 系列QSB5.9、QSC8.3 和 QSL9 发动机控制面板
详细描述

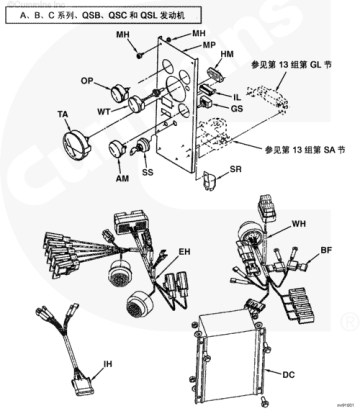

康明斯A、B、C 系列、QSB5.9、QSC8.3 和 QSL9 发动机控制面板（动力装置）
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
AM |
安培表 |
BR WP |
|
BF |
片式保险丝 |
BR CO MA OC WP |
|
DC |
数据通信接口控制器 |
BR ID WP |
|
EH |
发动机线束 |
BR CO HR MA OC SR |
|
GS |
预热塞开关 |
BR ID |
|
HM |
工时计 |
AW BR MA SR |
|
IH |
增大/减小线束 |
BR CO HR MA OC SR |
|
IL |
指示器灯 |
BR ID |
|
MH |
安装件 |
BE BR MA MM WP |
|
MP |
安装面板 |
BE BR MA MM WP |
|
OP |
机油压力表 |
AW BR DR MA SR |
|
SR |
停机继电器 |
BR ID MA SR |
|
SS |
起动马达开关 |
BR ID |
|
TA |
转速表 |
BR ID |
|
WH |
导线线束 |
BR MA SR |
|
WT |
水温表 |
AW BR DR MA SR |

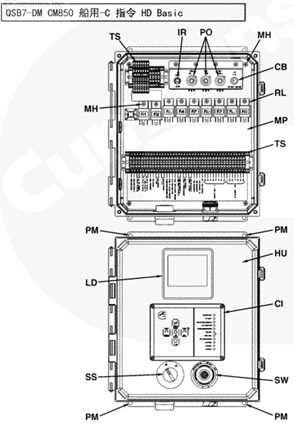

康明斯QSB7-DM CM850 船用-C 指令 HD Basic柴油发动机客户接口面板
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
CB |
电流断路器 |
BR CU ID MA SR |
|
CI |
控制面板 |
BR IO HR SR |
|
HU |
面板壳体 |
BR CU MA MM |
|
IR |
怠速/额定转速开关 |
BR HR LR OC SR |
|
LD |
ed3 显示 |
BU HR ID LR MA MW OC SC SR |
|
MH |
安装硬件 |
BE BR MA MM |
|
MP |
安装面板 |
BE BR CO CU PO WP |
|
PM |
面板安装件 |
BR MA |
|
PO |
电位计 |
BR BU HR OC SR |
|
RL |
电磁继电器 |
BR ID MA SR |
|
SS |
起动马达开关 |
BE BR HR ID LR OC SR |
|
SW |
紧急停机开关 |
BE BR HR ID LR OC SR |
|
TS |
接线条 |
BR MA SR |

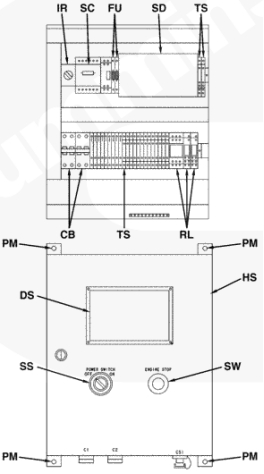

康明斯QSB7-DM CM850 船用-C 指令 HD Elite Plus柴油发动机客户接口面板
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
CB |
电流断路器 |
BR CU ID MA SR |
|
DS |
数字显示屏 |
BR BU HR ID MW OC SR |
|
FU |
保险丝 |
BR CO HR ID LR MA MW OC SC SR |
|
HS |
面板壳体 |
BR CU MA MM |
|
IR |
怠速/额定转速开关 |
BR HR LR OC SR |
|
PM |
面板安装件 |
br ma |
|
RL |
电磁继电器 |
BR ID MA SR |
|
SC |
转速控制器模块 |
BR ID |
|
SD |
停机单元 |
BR BU HR ID MW OC SR |
|
SS |
起动马达开关 |
BE BR HR ID LR OC SR |
|
SW |
紧急停机开关 |
BE BR HR ID LR OC SR |
|
TS |
接线条 |
BR MA SR |

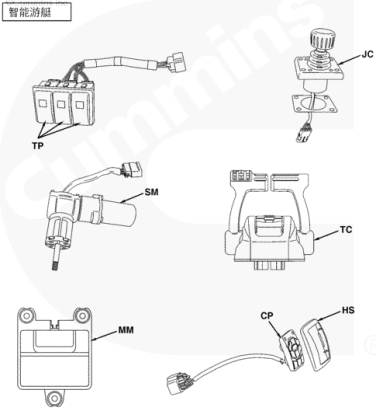

船舵控制装置Smartcraft™
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
CP |
控制面板 |
BR IO HR SR |
|
HS |
船舵安装式 CAN 镶条 |
BR MA MM |
|
JC |
操纵手柄控制装置 |
BE BR HR IO SR |
|
MM |
平衡调整片 (smm) |
BR BU CO ID MA MM WP PW |
|
SM |
转向马达 |
BR IO HR SR |
|
TC |
油门控制 |
AW BE BR CU NP SE |
|
TP |
平衡调整片面板/开关 |
BR CU WP |

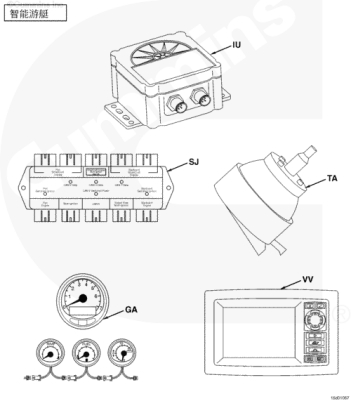

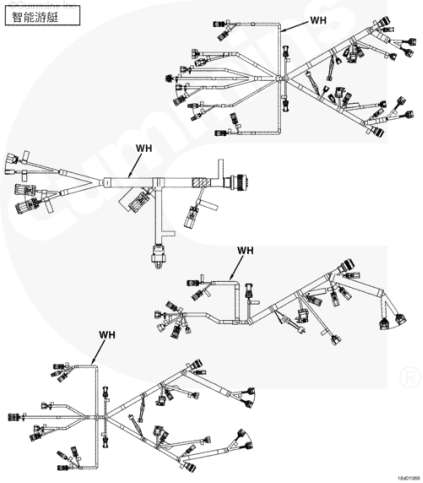

船舵控制装置Smartcraft™
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
GA |
仪表 |
AW BR BU OC SR |
|
IU |
惯性测量单元 |
AW BR CU IO |
|
SJ |
智能接线盒 |
BE BR HR MA MM MW SR |
|
TA |
倾斜控制总成 |
BE BR MA MM |
|
VV |
船舶视图 |
BR BU HR ID MW OC SR |
FAILURE CODE XA船舵控制装置Smartcraft™
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
CN |
标准接线盒 |
BE BR HR MA MM MW SR |
|
CM |
指令和控制模块 (ccm) |
BR BU CO ID MA MM WP PW |
|
ES |
e-stop 开关（紧急停机） |
BR BU HR MA OC SR |
|
KS |
钥匙开关 |
BR BU HR MA OC SR |
|
LA |
牵索总成（紧急停机） |
BR HR ID OC SR |
|
PC |
保护盖（can 终端电阻盖 2 针） |
BE BR WO |
|
SS |
起动/停机 |
BR BU HR MA OC SR |
|
VS |
船舶速度传感器 (GPS) |
AW BR HR NP OC SR |
FAILURE CODE XA船舵控制装置Smartcraft™
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
WH |
导线线束 |
BE BR HR MA MM MW SR |

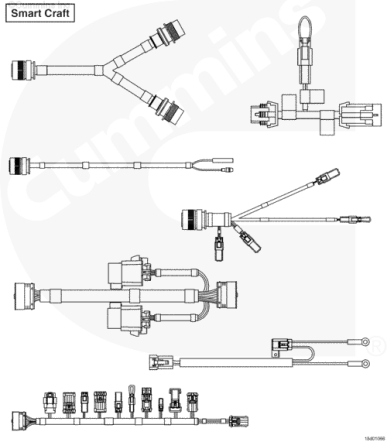

FAILURE CODE XG延长线束Smartcraft™
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
WH |
导线线束 |
BE BR HR MA MM MW SR |

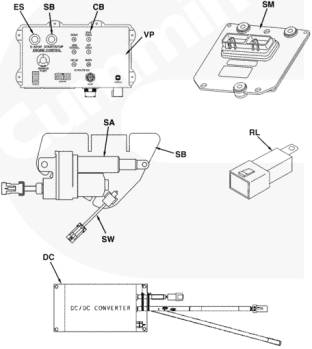

康明斯发动机舱控制装置Smartcraft™
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
CB |
电路断路器 |
BR MA SR |
|
DC |
cd/dc 转化器 24v 10 和 25 |
BE OC PO SR |
|
ES |
e-stop 开关 |
BR HR ID OC SR |
|
RL |
继电器 |
BR ID MA SR |
|
SA |
换档执行器 |
BE BR CO CU HR ID |
|
SB* |
支架 |
BE BR MA MM WP |
|
SM |
系统集成模块 (sim) |
BR BU CO ID MA MM WP PW |
|
SW |
开关 |
BR HR ID OC SR |
|
VP |
般舶接口面板 |
BR BU CO ID MA MM |
*部件代码 B 用于两个部件。

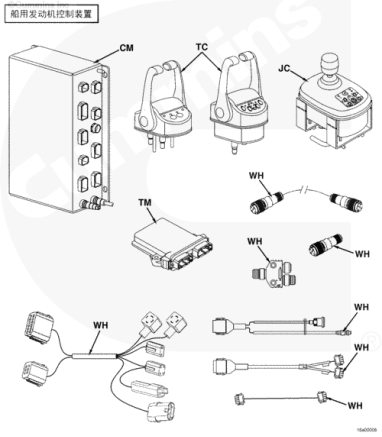

康明斯船载操纵杆控制 船用发动机控制装置
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
CM |
油门控制处理器模块 |
AW BR BU CO ID MA |
|
JC |
操纵杆控制 |
AW BE BR CU ID NP SE |
|
TC |
油门控制 |
AW BE BR CU ID NP SE |
|
TM |
推进器接口模块 |
BR BU CO ID MA |
|
WH |
导线线束 |
BR BU CO ER MA MM OC SM SR WO WP |

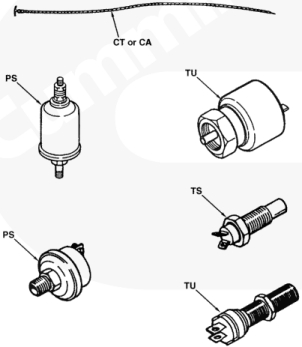

康明斯A、B、C 系列、ISB、QSB5.9-44、ISC、QSC8.3、ISL、QSL9、ISBe、ISB（共轨燃料系统）、G5.9、G8.3、G5.9 CM558、G8.3 CM558、QSB3.3 CM2250 和 QSB4.5（共轨燃料系统）柴油发动机仪器、仪表和控制装置（除发电机组外）
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
CA |
转速表电缆、计时表电缆、超速电缆等 |
BE BR CO SE WP |
|
CT |
油门总成拉线 |
BE BR CO SE WP |
|
PS |
压力发送装置 |
BR LA LF LO LW WP |
|
TS |
温度感应装置 |
BR LE LO LW WP |
|
TU |
转速表发送装置/信号发生器 |
BR WP |

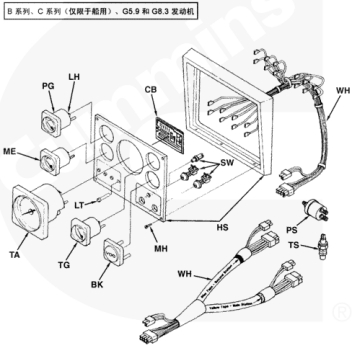

康明斯B 系列、C 系列（仅限于船用）、G5.9 和 G8.3 发动机仪器、仪表和控制装置（发电机组除外）
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
BK |
占位板 |
MA |
|
CB |
电路板 |
BR BU ID |
|
HS |
面板壳体 |
BR MA MM |
|
HM |
工时计（未显示） |
AW BR MA SR |
|
LT |
指示灯和指示灯总成 |
BR WP |
|
ME |
电压表、电流表 |
BR WP |
|
MH |
安装紧固件 |
BE BR MM WP |
|
PG |
压力表 |
AW BR BU OC SR |
|
SW |
开关 |
BR WP |
|
TA |
转速表 |
AW BR BU OC SR |
|
TG |
温度表 |
AW BR BU OC SR |
|
WH |
导线线束 |
BR HR ID OC SR |

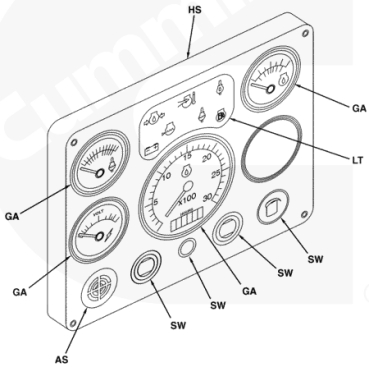

康明斯QSB5.9、QSC8.3、QSL9、C 系列、B 系列（仅限于船用）发动机发动机仪表面板
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
AS |
报警蜂鸣器 |
BR BU HR ID MA OC SC SR |
|
GA |
温度表 |
BR BU HR ID MA SR |
|
HS |
面板壳体 |
BE BR CU |
|
LT |
报警指示灯 |
BR BU SR |
|
SW |
开关 |
BR CU WP |

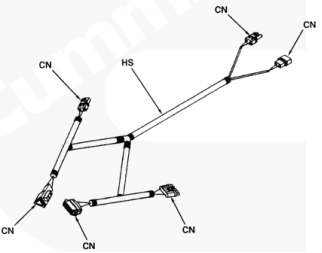

仅限于 QSB5.9、QSC8.3、QSL9、B 系列和 C 系列船用康明斯电气附件
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
CN |
接头 |
BE BR HR MA MM MW SR |
|
HS |
Y 形适配器线束 |
BE BR HR MA MM MW SR |

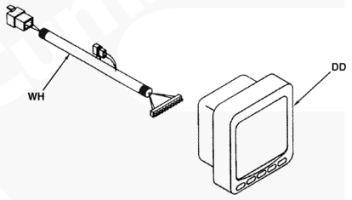

仅仅限于康明斯 QSB5.9、QSC8.3、GTA8.3、QSL9、QSL9 G CM558、B 系列和 C 系列船用数字显示面板
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
DD |
数字显示屏 |
BR BU HR ID MW OC SR |
|
WH |
导线线束 |
BE BR HR MA MM MW SR |
仅限于康明斯 QSB5.9、QSC8.3、QSL9、B 系列和 C 系列船用柴油发动机发动机监测系统
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
IM |
IIM 模块 |
BU HR ID MW SR |
|
DD |
数字显示屏 |
BU HR ID MW SR |
|
SW |
开关 |
BU HR SR |
康明斯QSB5.9、QSC8.3、QSL9、B 系列和 C 系列（仅限于船用）发动机管接头和软管
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
FT |
管接头和软管 |
BU CO DR LO PO |
|
GA |
仪表 |
BR CU WP |
|
HS |
壳体 |
BR MA MM |
|
MH |
安装紧固件 |
BE BR MM WP |
|
PM |
安装面板 |
BR LF LO LP MM |
康明斯QSB5.9、QSC8.3、QSL9、B 系列和 C 系列（仅限于船用）发动机面板开关
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
HS |
面板壳体 |
BE BR CU |
|
SP |
辅助塞堵 |
BR BU HR MA OC SC SR |
|
SW |
开关 |
BR BU HR MA OC SC SR |
|
WH |
导线线束 |
BR BU HR MA OC SC SR |

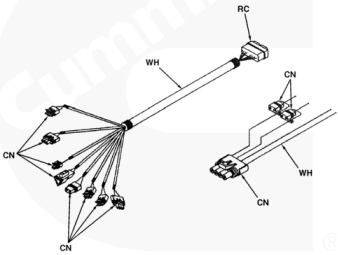

仅限于康明斯 QSB5.9、QSC8.3、QSL9、B 系列和 C 系列船用柴油发动机延长线束
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
CN |
接头 |
BE BR HR MA MM MW SR |
|
FH |
保险丝座（未显示） |
BU |
|
RC |
插座 |
BE BR HR MA MM MW SR |
|
WH |
导线线束 |
BE BR HR MA MM MW SR |
康明斯QSB5.9、QSC8.3、QSL9、B 系列和 C 系列（仅限于船用）发动机备用油门面板
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
BT |
备用油门 |
BU HR ID MW OC SR SR |
|
HS |
面板壳体 |
BR CU MA MM |
|
SW |
开关 |
BR CU WP |

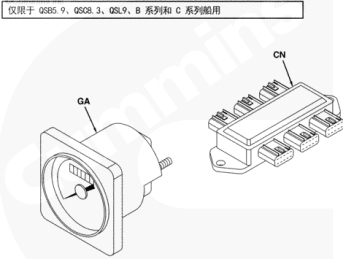

仅限于康明斯 QSB5.9、QSC8.3、QSL9、B 系列和 C 系列船用柴油发动机发动机仪表板
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
CN |
接线块 |
BE BR HR MA MM MW SR |
|
GA |
计量表 |
BR BU HR ID MA SR |

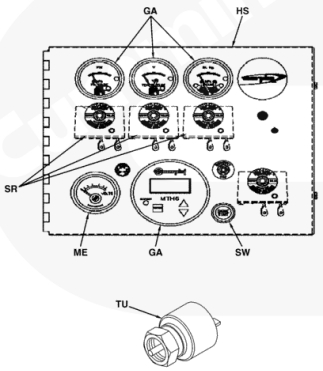

康明斯G5.9 和 G8.3 发动机数字显示型号
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
GA |
空气温度表 |
BR BU HR ID MA SR |
|
HS |
Murphy 面板 |
BE BR CU |
|
ME |
伏特表 |
BR CU WP |
|
SW |
开关 |
BR CU WP |
|
SR |
停机继电器 |
BR ID MA SR |
|
TU |
转速表发送装置/信号 |
BR CU WP |

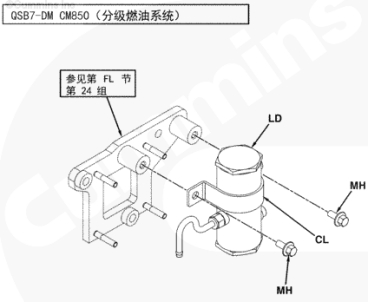

康明斯QSB7-DM CM850（分级燃油系统）柴油发动机报警和安全泄漏检测
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
CL |
卡箍 |
BE BR CU MA MM WO WP |
|
LD |
泄漏监测器 |
BR CO DR HR ID LW LR MA MM MW OC SC SE SR |
|
MH |
安装硬件 |
BE BR CU MA MM WP |

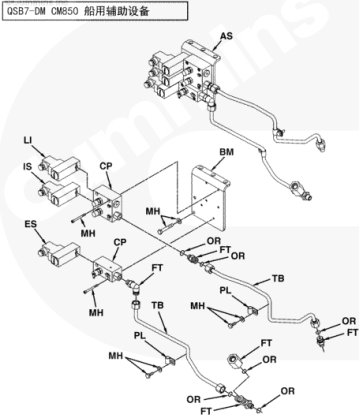

康明斯QSB7-DM CM850 船用辅助设备柴油发动机报警和安全传感器
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
AS |
总成 |
BR CU LA MA MM PO WP |
|
BM |
安装支架 |
BE BR CU MA MM WP |
|
CP |
开关 |
BR CO DR HR ID LW LR MA MM MW OC SL SE SR |
|
ES |
冷却液温度开关 |
AH AL AW BR CO DR HR IL LW LR MA MM MW OC SC SE SR |
|
FT |
管接头 |
BE BR LO WP |
|
IS |
机油出口压力传感器 |
BR CO DR HR ID LO LR MA MM MW OC SL SE SR |
|
LI |
机油出口压力传感器 |
BR CO DR HR ID LO LR MA MM MW OC SL SE SR |
|
MH |
安装硬件 |
BE BR CU MA MM WP |
|
OR |
O 形圈 |
BR CU ER MA MM WP |
|
PL |
P 形夹 |
BE BR CU MA MM |
|
TB |
管/软管 |
BR CU DR ER LW MA MM |

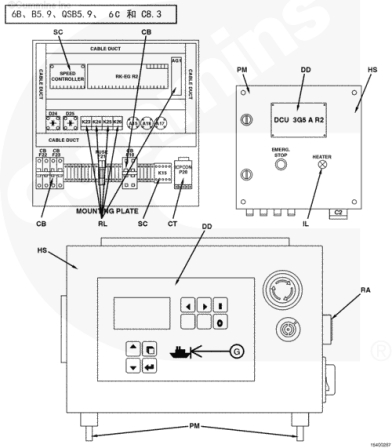

康明斯6B、B5.9、QSB5.9、6C 和 C8.3船用发电机组仪表板
|
Failure Code Details | ||
|
部件代码 |
Component Description |
故障模式 |
|
CB |
断路器 |
BR CU ID MA SR |
|
CT |
变流器 |
BR BU ID SR |
|
DD |
电子显示屏 |
BR CU WP |
|
HS |
面板壳体 |
BR CU MA MM |
|
IL |
指示灯 |
BR CU WP |
|
PM |
面板安装件 |
BR MA |
|
RA |
远程报警器 |
BR CU SR |
|
RL |
电磁继电器 |
BR ID MA SR |
|
SC |
滤网 |
BR ID |
